准噶尔盆地南缘侏罗系煤生烃热模拟实验研究

doi:10.19657/j.geoscience.1000-8527.2021.159

现代地质 ›› 2022, Vol. 36 ›› Issue (05): 1313-1323.DOI: 10.19657/j.geoscience.1000-8527.2021.159

准噶尔盆地南缘侏罗系煤生烃热模拟实验研究

李二庭¹^,²(), 马万云¹^,², 李际¹^,², 马新星³, 潘长春⁴, 曾立飞⁴, 王明¹^,²

1.新疆砾岩油藏实验室,新疆克拉玛依 834000
2.中国石油新疆油田分公司实验检测研究院,新疆克拉玛依 834000
3.新疆宇澄热力股份有限公司,新疆克拉玛依 834000
4.中国科学院广州地球化学研究所,广东广州 510640

收稿日期:2021-06-09 修回日期:2022-04-10 出版日期:2022-10-10 发布日期:2022-11-03
作者简介:李二庭,男,博士,高级工程师,1988年出生,有机地球化学专业,主要从事油气地球化学研究工作。Email: lierting@petrochina.com.cn。
基金资助:
国家油气重大专项(2016ZX05041-005-003)

Thermal Simulation Experiment for Hydrocarbon Generation: A Case Study of Jurassic Coal from the Southern Margin of Junggar Basin

LI Erting¹^,²(), MA Wanyun¹^,², LI Ji¹^,², MA Xinxing³, PAN Changchun⁴, ZENG Lifei⁴, WANG Ming¹^,²

1. Xinjiang Laboratory of Petroleum Reserve in Conglomerate, Karamay, Xinjiang 834000, China
2. Research Institute of Experiment and Testing, Xinjiang Oilfield Company, PetroChina, Karamay, Xinjiang 834000, China
3. Xinjiang Yucheng Heating Power Company Limited, Karamay, Xinjiang 834000, China
4. State Key Laboratory of Organic Geochemistry, Guangzhou Institute of Geochemistry, Chinese Academy of Sciences, Guangzhou, Guangdong 510640, China

Received:2021-06-09 Revised:2022-04-10 Online:2022-10-10 Published:2022-11-03

摘要/Abstract

摘要：

采用黄金管-高压釜热模拟体系,开展准噶尔盆地南缘地区侏罗系八道湾组和西山窑组煤的生油和生气演化特征研究,对区域油气资源评价和油气资源研究具有重要意义。煤热模拟实验结果表明,准噶尔盆地南缘八道湾组煤生油潜力明显高于西山窑组煤,其生油高峰在R_o(镜质体反射率)=1.07%,最大生油产率的分布范围为60.13~83.27 mg/g,具有一定的排油能力;西山窑组煤生油高峰在R_o=0.96%,最大生油产率分布范围为27.14~62.14 mg/g,部分样品具有一定的排油能力。八道湾组煤和西山窑组煤生气能力接近且均较好,生气窗长。R_o为0.90%时,煤开始生气;R_o在1.07%~1.65%时,煤进入快速生湿气阶段,煤裂解气产量是最大产气量的50%左右;R_o达1.65%后,煤进入干酪根裂解生气阶段;R_o在3.60%时,煤生气基本结束,最大生气产率分布范围为92.23~141.26 mg/g。南缘西段艾卡构造带八道湾组煤层厚度为10~20 m,R_o在1.0%左右,处于煤生油高峰,生油量在57.10~81.19 mg/g,且煤具有有机碳含量高的特点,认为该区煤具有形成带气顶的油藏的潜力。准噶尔盆地南缘中段霍玛吐背斜带和昌吉—乌鲁木齐地区侏罗系煤层厚度大,最厚达60 m,烃源岩R_o在1.3%~2.0%之间,处于煤大量生干气阶段,生气量为60.21~104.27 mg/g,认为准噶尔盆地南缘中段煤具有形成凝析气藏和干气藏的条件。

关键词: 煤, 天然气, 热模拟, 准噶尔盆地, 液态烃, 碳同位素

Abstract:

Gold tube-autoclave thermal simulation system was used to study the generation and evolution of oil and gas from the coal (Badaowan and Xishanyao formations)in the southern margin of Junggar Basin.It is of great significance for the oil-gas resource evaluation and source study in the southern basinal margin.Thermal simulation experiment of coal shows that the oil generation potential of the Badaowan Formation coal is significantly higher than that of the Xishanyao Formation coal.The maximum oil yield of Badaowan and Xishanyao Formation coal is 60.13-83.27 mg/g (R_o(vitrinite reflectance)=1.07%) and 27.14-62.14 mg/g (R_o=0.96%), respectively.The gaseous hydrocarbon yields of Badaowan and Xishanyao Formation coal are similar, both having high gas generation potential and wide gas generation window.At R_o=0.90%, coal starts to crack into gas.At R_o=1.07%-1.65%, coal is in the rapid moisture generation stage, and the gas yield is about 50% of the maximum gas yield.At R_o>1.65%, coal is in the stage of kerogen crack into dry gas.At R_o=3.60%, gas generation by coal is basically over, and the maximum gas yield of 92.23-141.26 mg/g.The thickness of Badaowan Formation coal seam in the Aika structural belt in the western part of the southern margin is 10-20 m, and R_o=~1.0%. The local coal is at the peak of oil generation, with the oil yield being 57.10-81.19 mg/g.Moreover, the organic carbon content of coal is high.Therefore, we considered that the local coal has potential to form oil reservoirs with gas caps.Jurassic coal seams in the Huomatu anticline and Changji-Urumqi area in the middle section of the southern margin are thick (up to 60 m), with its R_o=1.3%-2.0%.The local coal is in the dry gas generation stage, with gas yield of 60.21-104.27 mg/g.Based on the above analysis, we suggested that the coal in the middle section of the southern basinal margin has potential to form condensate gas reservoirs and dry gas reservoirs.

Key words: coal, natural gas, thermal simulation, Junggar Basin, liquid hydrocarbon, carbon isotope

中图分类号:

李二庭, 马万云, 李际, 马新星, 潘长春, 曾立飞, 王明. 准噶尔盆地南缘侏罗系煤生烃热模拟实验研究[J]. 现代地质, 2022, 36(05): 1313-1323.

LI Erting, MA Wanyun, LI Ji, MA Xinxing, PAN Changchun, ZENG Lifei, WANG Ming. Thermal Simulation Experiment for Hydrocarbon Generation: A Case Study of Jurassic Coal from the Southern Margin of Junggar Basin[J]. Geoscience, 2022, 36(05): 1313-1323.

图/表 9

表1 准噶尔盆地南缘侏罗系煤样基本地球化学参数

Table 1 Geochemical parameters of Jurassic coal from the southern margin of Junggar Basin

样号	层位	地区	岩性	TOC/%	HI/(mg/g)	T_max/℃	R_o/%
JC1	J₁b	四棵树凹陷	煤	62.39	171	428	0.39
JC2	J₁b	四棵树凹陷	煤	62.21	155	424	0.42
JC3	J₁b	阜康地区	煤	73.23	194	440	0.76
JC4	J₁b	阜康地区	煤	70.81	190	448	0.74
JC5	J₁b	阜康地区	煤	80.28	187	453	0.72
JC6	J₂x	石河子地区	煤	73.33	141	432	0.58
JC7	J₂x	昌吉地区	煤	65.89	203	424	0.49
JC8	J₂x	昌吉地区	煤	63.60	210	425	0.50
JC9	J₂x	乌鲁木齐地区	煤	69.61	156	439	0.68

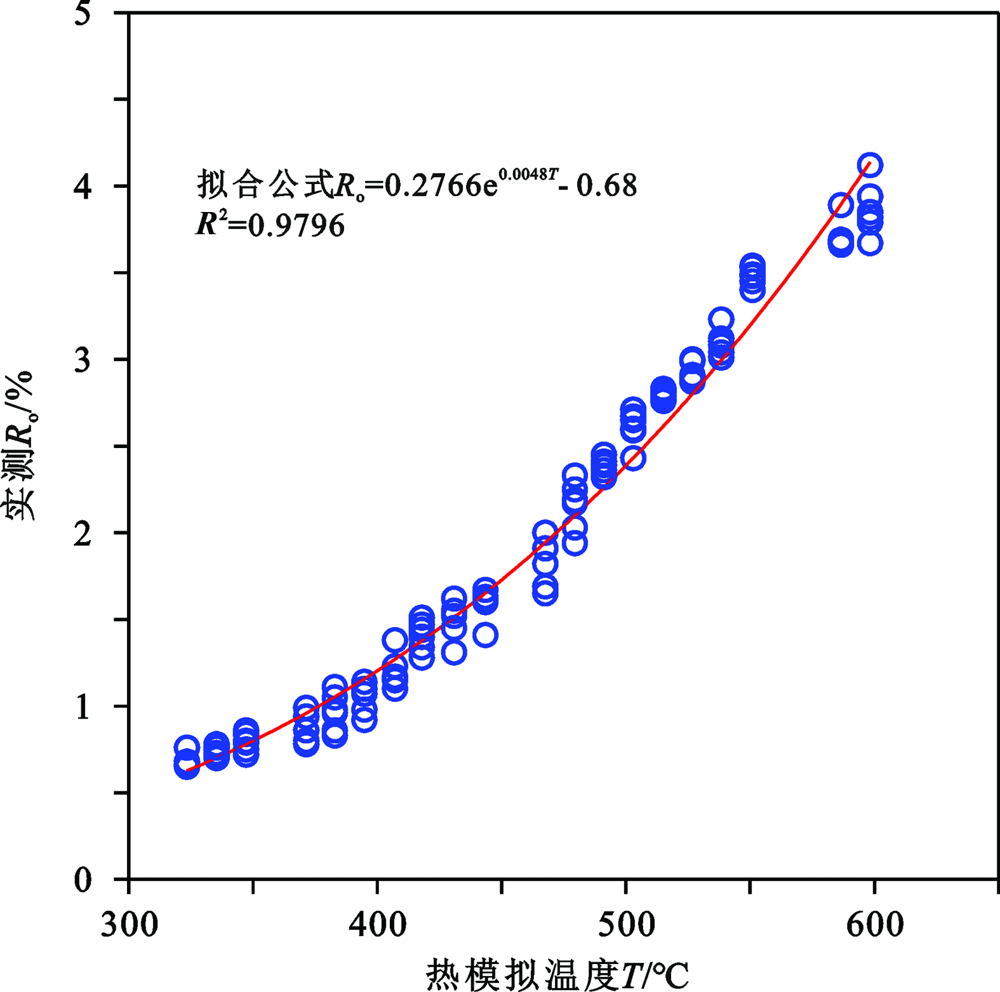

图1 准噶尔盆地南缘侏罗系煤样实测Ro与热模拟温度关系曲线图

Fig.1 Curve of measured Ro and thermal simulation temperature of Jurassic coal from the southern margin of Junggar Basin

图2 不同温度模拟条件下煤样计算Eazy%Ro与公式计算Ro对比图

Fig.2 Comparison of Eazy% Ro and formula calculation Ro of coal under different temperature simulation conditions

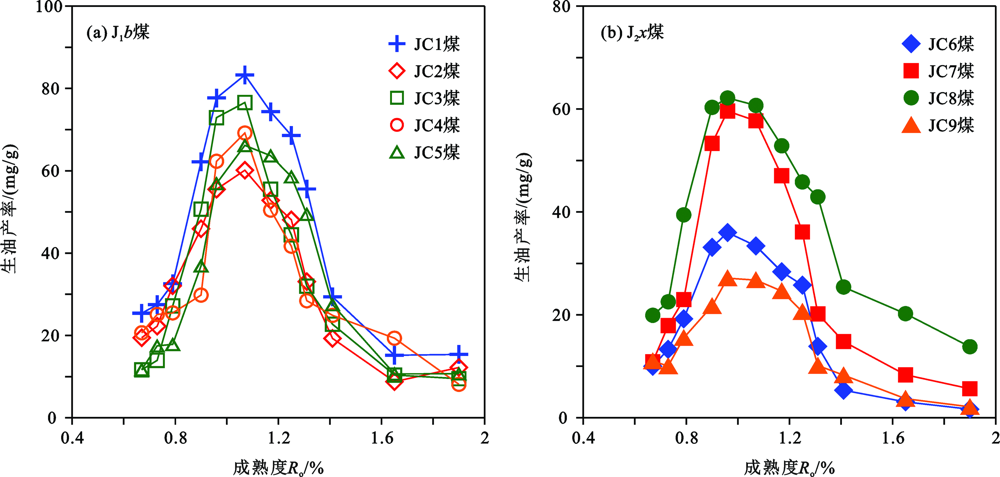

图3 准噶尔盆地南缘侏罗系煤样生油产率-Ro关系曲线图

Fig.3 Relationship between oil yield and Ro of Jurassic coal from the southern margin of Junggar Basin

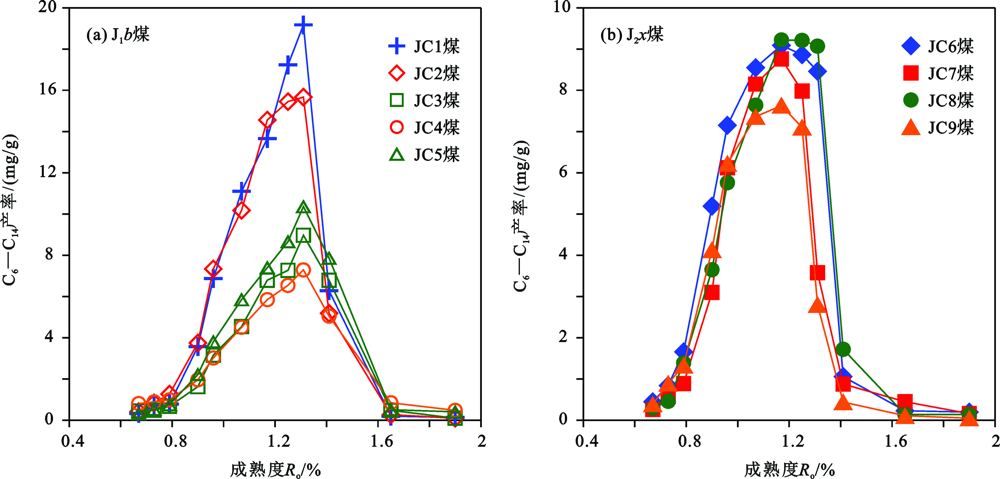

图4 准噶尔盆地南缘侏罗系煤样C6—C14产率-Ro关系曲线图

Fig.4 Relationship between C6-C14 yield and Ro of Jurassic coal from the southern margin of Junggar Basin

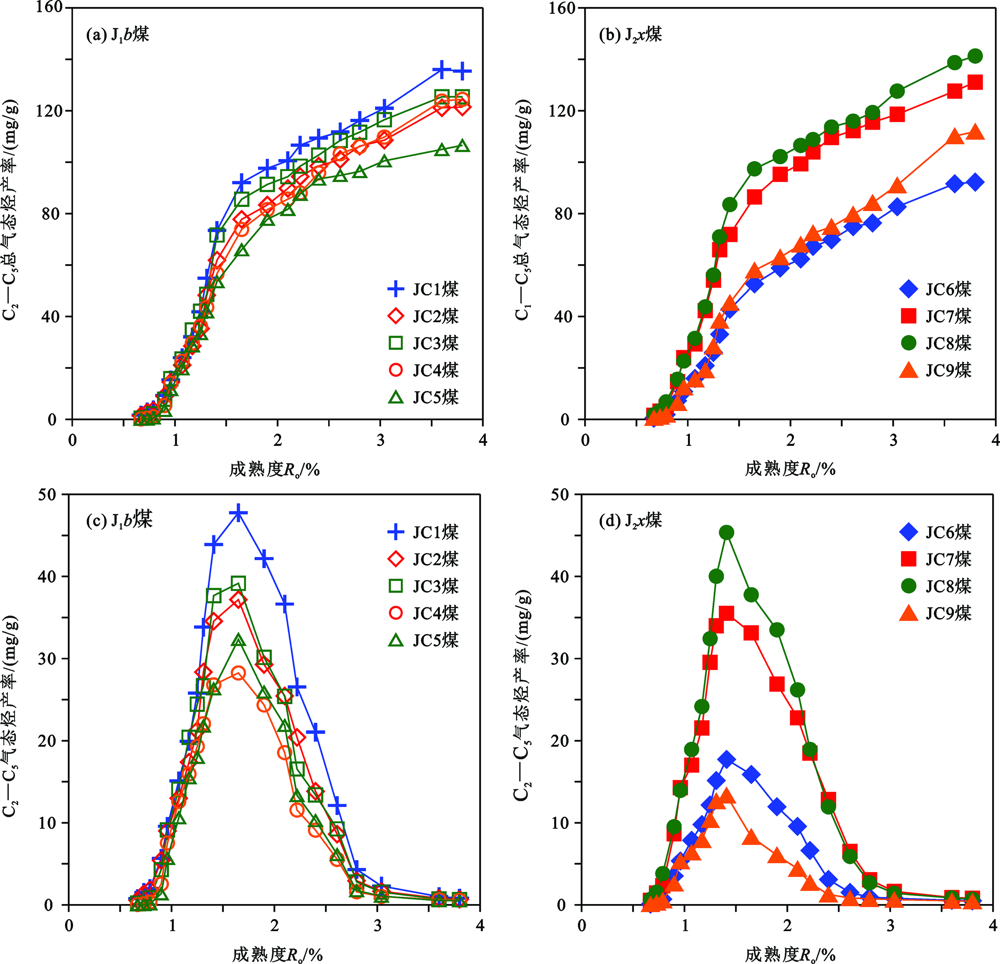

图5 准噶尔盆地南缘侏罗系煤样生气产率-Ro关系曲线图

Fig.5 Relationship between the gas yield and Ro of Jurassic coal from the southern margin of Junggar Basin

图6 准噶尔盆地南缘侏罗系煤样生气干燥系数-Ro关系曲线图

Fig.6 Relationship between dryness coefficient of gas and Ro of Jurassic coal from the southern margin of Junggar Basin

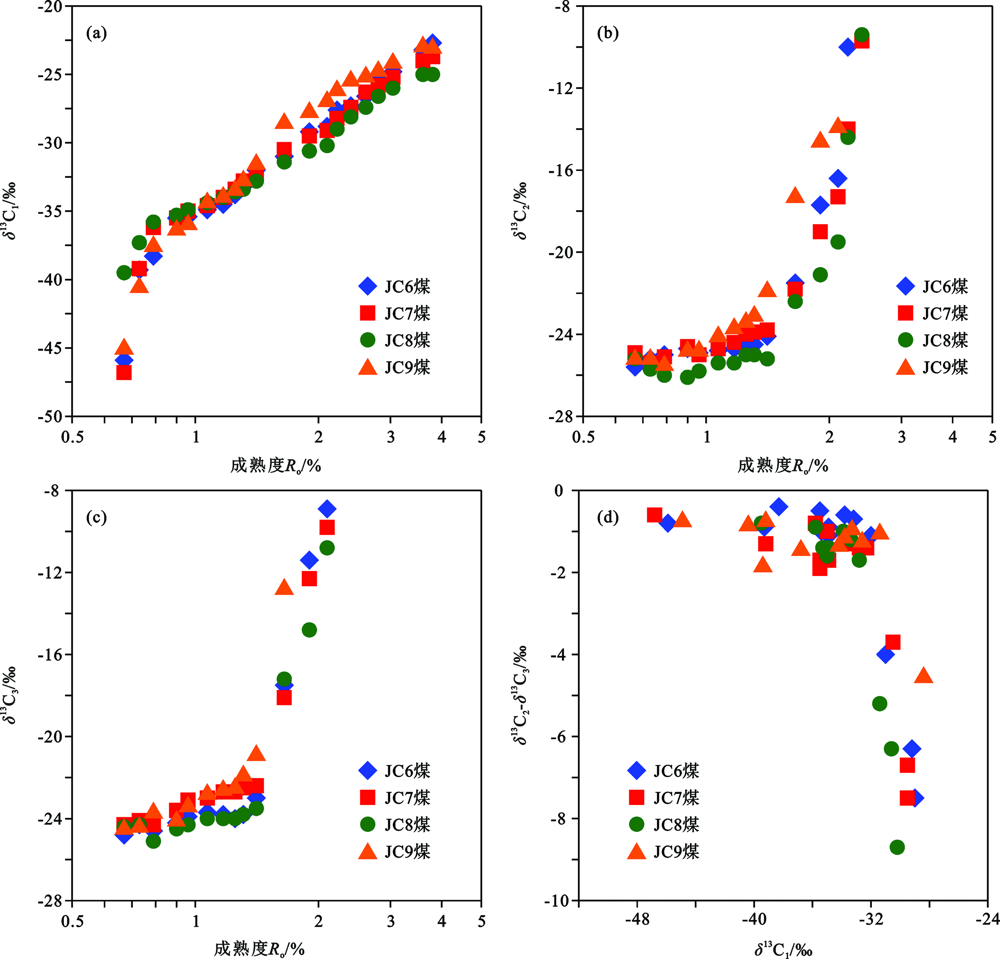

图7 准噶尔盆地南缘侏罗系煤样生气碳同位素-Ro关系曲线图

Fig.7 Relationship between carbon isotopes of gas and Ro of Jurassic coal from the southern margin of Junggar Basin

表2 准噶尔盆地南缘天然气地球化学特征

Table 2 Geochemical parameters of natural gas in the southern margin of Junggar Basin

气田/藏	干燥系数	相态	δ¹³C₁/‰	公式计算R_o/%
霍10井区气藏	0.88~0.94	油藏	-35.8~-33.5	0.95~1.24
玛河气田	0.90~0.97	凝析气藏	-34.3~-32.5	1.13~1.39
呼图壁气田	0.94~0.96	凝析气藏	-32.8~-30.5	1.33~1.74
齐古气藏	0.96~1.00	干气藏	-33.5~-29.3	1.24~2.00

参考文献 41

[1]	陈建平, 邓春萍, 王绪龙, 等. 准噶尔盆地南缘凝析油、蜡质油与稠油的形成机理[J]. 中国科学: 地球科学, 2017, 47(5): 567-585.
[2]	王屿涛, 谷斌, 王立宏. 准噶尔盆地南缘油气成藏聚集史[J]. 石油与天然气地质, 1998, 19(4): 291-295.
[3]	孙自明, 何治亮, 牟泽辉. 准噶尔盆地南缘构造特征及有利勘探方向[J]. 石油与天然气地质, 2004, 25(2): 216-221.
[4]	魏东涛, 赵应成, 阿不力米提, 等. 准噶尔盆地南缘前陆冲断带油气成藏差异性分析[J]. 高校地质学报, 2010, 16(3): 339-350.
[5]	雷德文, 张健, 陈能贵, 等. 准噶尔盆地南缘下组合成藏条件与大油气田勘探前景[J]. 天然气工业, 2012, 32(2): 16-22.
[6]	陈建平, 王绪龙, 邓春萍, 等. 准噶尔盆地南缘油气生成与分布规律--烃源岩地球化学特征与生烃史[J]. 石油学报, 2015, 36(7): 767-780. DOI
[7]	李二庭, 蒋宜勤, 林莉莉, 等. 高温高压油藏井壁沉淀物成因研究--以准噶尔盆地高探1井为例[J]. 石油实验地质, 2020, 42(6): 965-971.
[8]	靳军, 王飞宇, 任江玲, 等. 四棵树凹陷高探1井高产油气成因与烃源岩特征[J]. 新疆石油地质, 2019, 40(2): 145-151.
[9]	龙华山, 王绪龙, 向才富, 等. 准噶尔盆地南缘侏罗系烃源岩评价[J]. 现代地质, 2013, 27(5): 1070-1080.
[10]	陈建平, 王绪龙, 邓春萍, 等. 准噶尔盆地烃源岩与原油地球化学特征[J]. 地质学报, 2016, 90(1): 37-67.
[11]	陈建平, 王绪龙, 倪云燕, 等. 准噶尔盆地南缘天然气成因类型与气源[J]. 石油勘探与开发, 2019, 46(3): 461-473.
[12]	黄第藩, 秦匡宗, 王铁冠, 等. 煤成油的形成和成烃机理[M]. 北京: 石油工业出版社, 1995: 271.
[13]	包建平, 吴浩, 朱翠山, 等. 柴达木盆地北缘牛东地区煤成油及其地球化学特征[J]. 地质学报, 2018, 92(5): 1056-1069.
[14]	杨鹏程, 刘峰, 沈珊, 等. 西湖凹陷平北地区平湖组煤系烃源岩生烃潜力研究[J]. 海洋地质与第四纪地质, 2019, 40(4): 139-147.
[15]	王屿涛, 蒋少斌. 准噶尔盆地侏罗系生烃特征及勘探方向[J]. 新疆石油地质, 1995, 16(3): 222-226.
[16]	姚素平, 魏辉, 金奎励, 等. 准噶尔盆地侏罗纪煤成油研究[J]. 沉积学报, 1997, 15(4): 78-85.
[17]	郑建京, 温德顺, 孟仟祥, 等. 煤系烃源岩热模拟演化过程的地球化学参数特征--以准噶尔盆地侏罗系煤系烃源岩为例[J]. 天然气地球科学, 2003, 14(2): 134-139.
[18]	李吉君, 卢双舫, 薛海涛, 等. 准噶尔盆地南缘中下侏罗统煤系烃源岩生气史[J]. 新疆石油地质, 2010, 31(4): 369-371.
[19]	朱明, 梁则亮, 马健, 等. 准噶尔盆地四棵树凹陷侏罗系有机质生烃差异及油气藏分布规律[J]. 天然气地球科学, 2020, 31(4): 488-497.
[20]	何坤, 张水昌, 米敬奎. 原油裂解的动力学和控制因素研究[J]. 天然气地球科学, 2011, 22(2): 1-8.
[21]	毛榕, 米敬奎, 张水昌, 等. 不同煤系源岩生烃特征的黄金管热模拟实验对比研究[J]. 天然气地球科学, 2012, 23(6): 1124-1127.
[22]	SWEENEY J J, BURNHAM A K, Evaluation of a simple model of vitrinite reflectance based on chemical kinetics[J]. AAPG Bulletin, 1990, 74(10): 1559-1570.
[23]	孙萌萌, 米敬奎, 冯子辉, 等. 黄金管体系中Ⅰ型有机质2种模拟方法生烃特征对比[J]. 天然气地球科学, 2015, 26(6): 1156-1164.
[24]	朱连丰. 银根-额济纳旗盆地主力烃源岩生烃热模拟实验研究[J]. 石油实验地质, 2019, 41(5): 731-745.
[25]	李二庭, 靳军, 王剑, 等. 准噶尔盆地克拉美丽地区石炭系天然气来源[J]. 天然气地球科学, 2020, 31(11): 1515-1523.
[26]	徐永昌, 刘文汇, 沈平. 含油气盆地油气同位素地球化学研究概述[J]. 沉积学报, 2001, 19(2): 161-168.
[27]	刘文汇, 徐永昌. 煤型气碳同位素演化二阶段分馏模式及机理[J]. 地球化学, 1999, 28(4): 359-366.
[28]	谢明贤, 陈广坡, 李娟, 等. 海拉尔盆地外围凹陷南一段烃源岩生烃动力学研究[J]. 岩性油气藏, 2020, 32(3): 24-33.
[29]	TANG Xiaoqiang, HUANG Guanghui, ZHANG Min, et al. Compositional characteristics and geochemical significance of n-alkanes in process of crude oil cracking[J]. Earth Science Frontiers, 2009, 16(6): 372-378.
[30]	TISSOT B P, WELTER D H. Petroleum Formation and Occurrence[M]. Berlin: Springer-Verlag, 1978.
[31]	黄第藩, 华阿新, 王铁冠, 等. 煤成油地球化学新进展著译[M]. 北京: 石油工业出版社, 1992.
[32]	姚素平, 魏辉, 金奎励, 等. 准噶尔盆地侏罗纪煤成油研究[J]. 沉积学报, 1997, 15(4): 78-85.
[33]	潘安阳, 张志荣, 谢小敏, 等. 煤样中单体显微组分的激光微裂解分析[J]. 煤炭学报, 2018, 43(12): 3471-3479.
[34]	陈祥, 张育民, 程克明, 等. 焉耆盆地侏罗纪煤系源岩显微组分组合与生油潜力[J]. 地球科学--中国地质大学学报, 2005, 30(3): 337-342.
[35]	钱门辉, 蒋启贵, 黎茂稳, 等. 湖相页岩不同赋存状态的可溶有机质定量表征[J]. 石油实验地质, 2017, 39(2): 278-286.
[36]	蒋启贵, 黎茂稳, 钱门辉, 等. 不同赋存状态页岩油定量表征技术与应用研究[J]. 石油实验地质, 2016, 38(6): 842-849.
[37]	PEPPER A S, DODD T A. Simple kinetic models of petroleum formation, Part Ⅱ: oil-gas cracking[J]. Marine and Petroleum Geology, 1995, 12: 321-340. DOI URL
[38]	PEPPER A S, CORVI P J. Simple kinetic models of petroleum formation, Part Ⅲ: modelling an open system[J]. Marine and Petroleum Geology, 1995, 12: 417-452. DOI URL
[39]	SANDVIK E I, YOUNG W A, Curry D J. Expulsion from hydrocarbon sources: the role of organic absorption[J]. Organic Geochemistry, 1992, 19: 77-87. DOI URL
[40]	马万云, 迪丽达尔·肉孜, 李际, 等. 准噶尔盆地南缘侏罗系烃源岩生烃特征[J]. 新疆石油地质, 2020, 41(1): 31-37.
[41]	王绪龙, 支东明, 王屿涛, 等. 准噶尔盆地烃源岩与油气地球化学[M]. 北京: 石油工业出版社, 2013: 54-70.
