青藏高原东部冻融作用下花岗岩力学性质弱化机理研究

现代地质 ›› 2017, Vol. 31 ›› Issue (05): 943-955.

• 川藏铁路沿线重大地质灾害与工程地质问题 • 上一篇下一篇

青藏高原东部冻融作用下花岗岩力学性质弱化机理研究

郭长宝¹^,²(), 周家作³^,⁴, 刘筱怡¹, 任三绍¹, 吴瑞安¹

1.中国地质科学院地质力学研究所,北京 100081
2.国土资源部新构造运动与地质灾害重点实验室,北京 100081
3.中国科学院武汉岩土力学研究所,湖北武汉 430071
4.中国科学院岩土力学与工程国家重点实验室,湖北武汉 430071

收稿日期:2016-10-12 修回日期:2017-06-10 出版日期:2017-10-10 发布日期:2017-11-06
作者简介:郭长宝,男,博士,副研究员,1980年出生,地质工程专业,主要从事工程地质与地质灾害方面的研究。Email:guochangbao@163.com。
基金资助:
中国地质调查局项目(12120113038000);中国地质调查局项目(DD20160271);自然科学基金项目(41402321);科技基础性工作专项(2011FY110100-2);中铁二院科研计划项目(二院科字201303)

Research on the Weakening Mechanism of the Mechanical Behavior for the Granite in the Eastern Qinghai-Tibet Plateau Under the Condition of Freezing-Thawing Cycles

GUO Changbao¹^,²(), ZHOU Jiazuo³^,⁴, LIU Xiaoyi¹, REN Sanshao¹, WU Rui’an¹

1. Institute of Geomechanics, Chinese Academy of Geological Sciences,Beijing 100081, China
2. Key Laboratory of Neotectonic Movement and Geohazard, Ministry of Land and Resources, Beijing 100081, China
3. State Key Laboratory of Geomechanics and Geotechnical Engineering, Institute of Rock and Soil Mechanics, Chinese Academy of Sciences,Wuhan,Hubei 430071, China
4. State Key Laboratory of Geomechanics and Geotechnical Engineering,Chinese Academy of Sciences, Wuhan,Hubei 430071, China

Received:2016-10-12 Revised:2017-06-10 Online:2017-10-10 Published:2017-11-06

摘要/Abstract

摘要：

花岗岩山体通常被认为是稳定性较好的地质体,但在青藏高原东部高寒高海拔山区,因冻融作用导致花岗岩体力学性质变差,崩塌、滑坡等地质灾害频发。针对青藏高原东部理塘和八宿地区的花岗岩开展了冻融循环力学试验,通过波速、核磁共振方法分析了岩石冻融过程中的损伤发展趋势。试验结果表明:岩石内部损伤程度随着冻融次数的增加而增加,岩石波速则随着冻融次数的增加而明显降低;从核磁共振T2弛豫时间分布的发展规律可以推断,天然条件下风化较严重的岩样经过冻融循环后裂隙尺寸范围进一步增大,而风化程度微小的岩石经过冻融后裂隙尺寸范围较为集中。对经过冻融循环后的岩样进行三轴压缩试验,结果表明岩石的单轴抗压强度和弹性模量随冻融次数增大而减小,而泊松比和内摩擦角没有表现出明显的变化规律。基于试验数据和理论分析,以八宿花岗岩为例,提出了冻融损伤本构模型,对不同围压和冻融循环次数条件下的岩石应力应变全过程进行模拟和预测。

关键词: 青藏高原, 花岗岩, 冻融循环, 核磁共振, 损伤本构模型

Abstract:

The granite in the eastern Qinghai-Tibet Plateau was tested by the freezing-thawing-cyclic testing, and the damage trend of rock during freezing and thawing was analyzed by the wave velocity testing and nuclear magnetic resonance (NMR). The testing results showed that as the number of freezing-thawing cycles increased, the inner damage degree increased and the wave velocity decreased obviously. The T2 distribution and development of NMR implied that the range of the size of cracks in the more weathered rock samples became wider due to freezing-thawing cycles, while the size of the cracks in the less weathered samples is more concentrative. The samples which were tested by freezing and thawing were then tested on triaxial testing apparatus. The testing results showed that the uniaxial compressive strength and the elastic modulus decreased as the number of freezing-thawing cycles increased, but the Poisson’s ratio and internal friction angle varied randomly. Based on the testing data and theoretical analysis, a freezing-thawing-damage constitutive model was presented, which can be used for simulating and predicting the overall variation of stress and strain of rocks.

Key words: Qinghai-Tibet Plateau, granite, freezing-thawing cycle, damage constitutive model

中图分类号:

P642.2
TU452

郭长宝, 周家作, 刘筱怡, 任三绍, 吴瑞安. 青藏高原东部冻融作用下花岗岩力学性质弱化机理研究[J]. 现代地质, 2017, 31(05): 943-955.

GUO Changbao, ZHOU Jiazuo, LIU Xiaoyi, REN Sanshao, WU Rui’an. Research on the Weakening Mechanism of the Mechanical Behavior for the Granite in the Eastern Qinghai-Tibet Plateau Under the Condition of Freezing-Thawing Cycles[J]. Geoscience, 2017, 31(05): 943-955.

图/表 21

图1 青藏高原东部典型花岗岩冷冻风化现象 (a)乱石包高速远程滑坡后缘冷冻风化现象;(b)八宿花岗岩边坡溜砂坡特征

Fig.1 Granite freezing and weathering characteristics in the east margin of the Qinghai-Tibet Plateau

表1 花岗岩试样基本物性指标

Table 1 Basic physical index of testing granite samples

序号	样品编号	采样地点	标准试样件数/个	比重	干密度/ (g/cm³)	含水率/%	孔隙率/%
1	CX73-1	四川理塘毛垭坝盆地乱石包滑坡	14	2.79	2.58	1.7	4.5
2	CX73-2		14
3	CX73-3		4
4	CX73-4		7
5	XZ22-1	西藏八宿县冷曲左岸花岗岩高斜坡	10	2.78	2.66	0.7	1.9
6	XZ22-2		10
7	XZ22-3		10
8	XZ22-4		25

表2 理塘花岗岩冻融及三轴试验方案

Table 2 Freezing-thawing and triaxial test schemes of Litanggranites

组号	编号	冻融次数	围压/ MPa	组号	编号	冻融次数	围压/ MPa
理塘 1组	CX073-1-1	0	0	理塘 2组	CX073-1-11	10	0
	CX073-1-2				CX073-1-12
	CX073-1-3				CX073-1-14
	CX073-1-4	0	5		CX073-2-1	10	5
	CX073-1-5	0	5		CX073-2-2	10	5
	CX073-1-6	0	10		CX073-2-3	10	10
	CX073-1-7	0	10	CX073-2-4		10	10
	CX073-1-8	0	15	CX073-2-5	10	15
	CX073-1-9	0	15	CX073-2-6	10	15
理塘 3组	CX073-2-7	20	0	理塘 4组 (波速、核磁)	CX073-3-2	30	0
	CX073-2-8				CX073-3-3
	CX073-2-9				CX073-3-4
	CX073-2-10	20	5		CX073-4-1	30	5
	CX073-2-11	20	5		CX073-4-2	30	5
	CX073-2-12	20	10		CX073-4-4	30	10
	CX073-2-13	20	10	CX073-4-5		30	10
	CX073-2-14	20	15	CX073-4-6	30	15
	CX073-3-1	20	15	CX073-4-7	30	15

表3 八宿花岗岩冻融及三轴试验方案

Table 3 Freezing-thawing and triaxial test schemes of Basugranites

组号	编号	冻融次数	围压/ MPa	组号	编号	冻融次数	围压/ MPa
八宿 1组	SXZ005-2-1	0	0	八宿 2组	SXZ022-1-8	10	0
	SXZ005-2-2				SXZ022-1-9
	SXZ005-2-3				SXZ022-1-10
	SXZ022-1-1	0	5		SXZ022-3-1	10	5
	SXZ022-1-3	0	5		SXZ022-3-2	10	5
	SXZ022-1-4	0	10		SXZ022-3-3	10	10
	SXZ022-1-5	0	10	SXZ022-3-4		10	10
	SXZ022-1-6	0	15	SXZ022-3-5	10	15
	SXZ022-1-7	0	15	SXZ022-3-6	10	15
八宿 3组	SXZ022-3-7	20	0	八宿 4组	SXZ022-4-14	30	0
	SXZ022-3-8				SXZ022-4-15
	SXZ022-3-9				SXZ022-4-16
	SXZ022-3-10	20	5		SXZ022-4-17	30	5
	SXZ022-4-9	20	5		SXZ022-4-18	30	5
	SXZ022-4-10	20	10		SXZ022-4-19	30	10
	SXZ022-4-11	20	10	SXZ022-4-20		30	10
	SXZ022-4-12	20	15	SXZ022-4-21	30	15
	SXZ022-4-13	20	15	SXZ022-4-22	30	15
八宿 5组 (波速、核磁)	SXZ022-4-23	40	0	八宿 5组 (波速、核磁)	SXZ022-4-5	40	10
	SXZ022-4-24				SXZ022-4-6	40	10
	SXZ022-4-25				SXZ022-4-7	40	15
	SXZ022-4-3	40	5		SXZ022-4-8		15
	SXZ022-4-4	40	5

图2 理塘(a)和八宿(b)花岗岩冻融循环后的波速

Fig.2 Wave velocities of samples from Litang (a) and Basu (b)granites after the freezing-thawing test

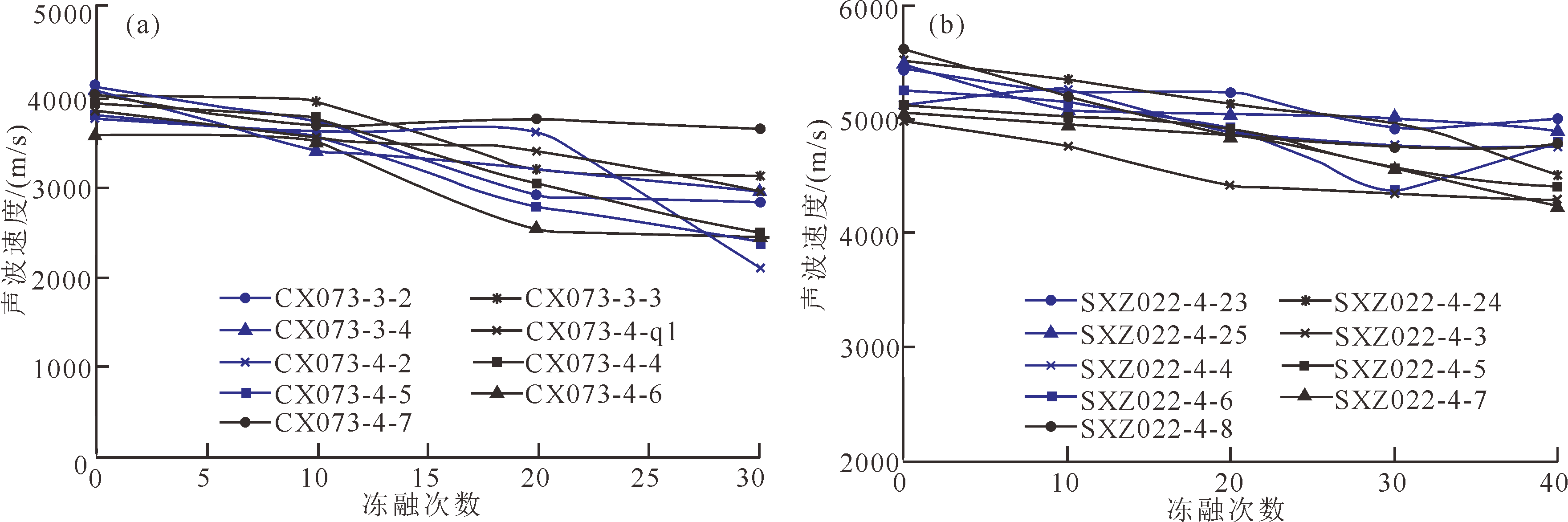

图3 理塘(a)和八宿(b)花岗岩波速随冻融次数变化曲线

Fig.3 Curves showing velocity change of samples from Litang (a) and Basu (b) granites with numbers of freezing-thawing cycles

图4 理塘岩样(a)、八宿岩样(b)冻融循环后的FID峰值

Fig.4 FID values of samples from Litang (a) and Basu (b) granites after the freezing-thawing test

图5 样品含水率和密度随冻融次数变化曲线

Fig.5 Curves of water content and density of samples vs. the number of freezing-thawing cycles

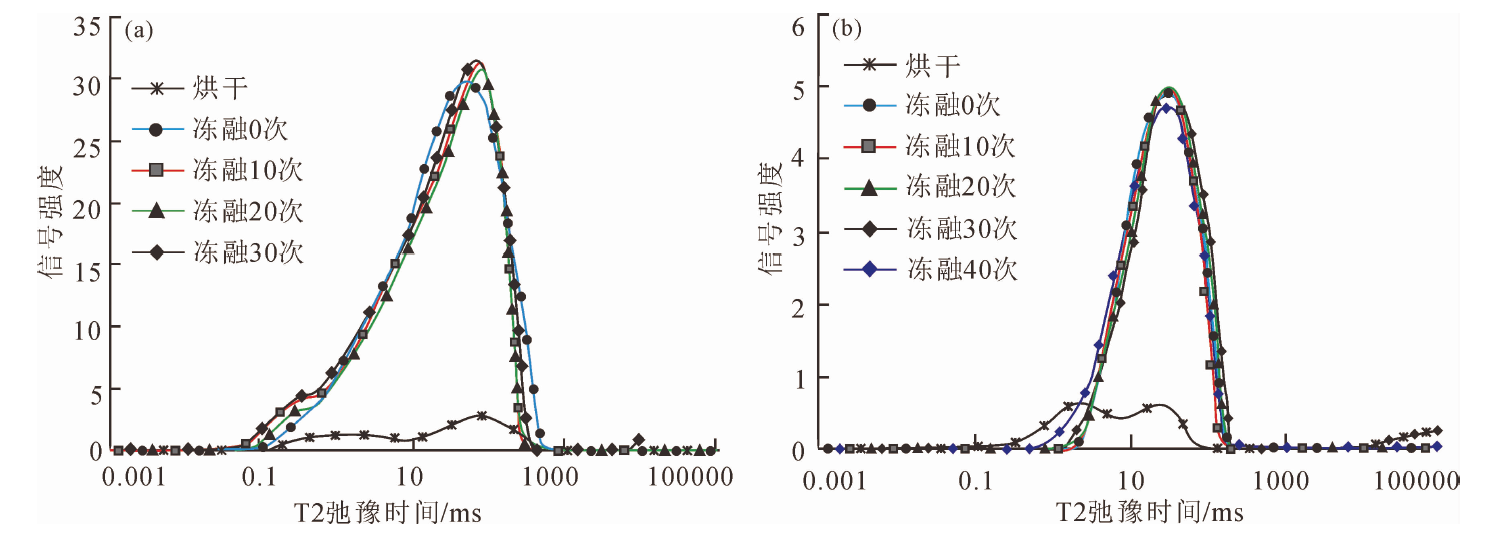

图6 典型试样的T2分布曲线 (a)理塘花岗岩典型试样;(b)八宿花岗岩典型试样

Fig.6 Curves of T2 distribution for the representative testing samples

图7 典型岩样应力-应变(a)、体应变-轴向应变(b)曲线

Fig.7 Curves of stress vs. strain (a) and axial strain(b) for typical samples

图8 样品弹性模量和泊松比随冻融次数的变化特征 (a)弹性模量随冻融次数的变化;(b)泊松比随冻融次数的变化

Fig.8 The variation of elasticity modulus and Poisson’s ratio of samples vs. the number of freezing-thawing cycles

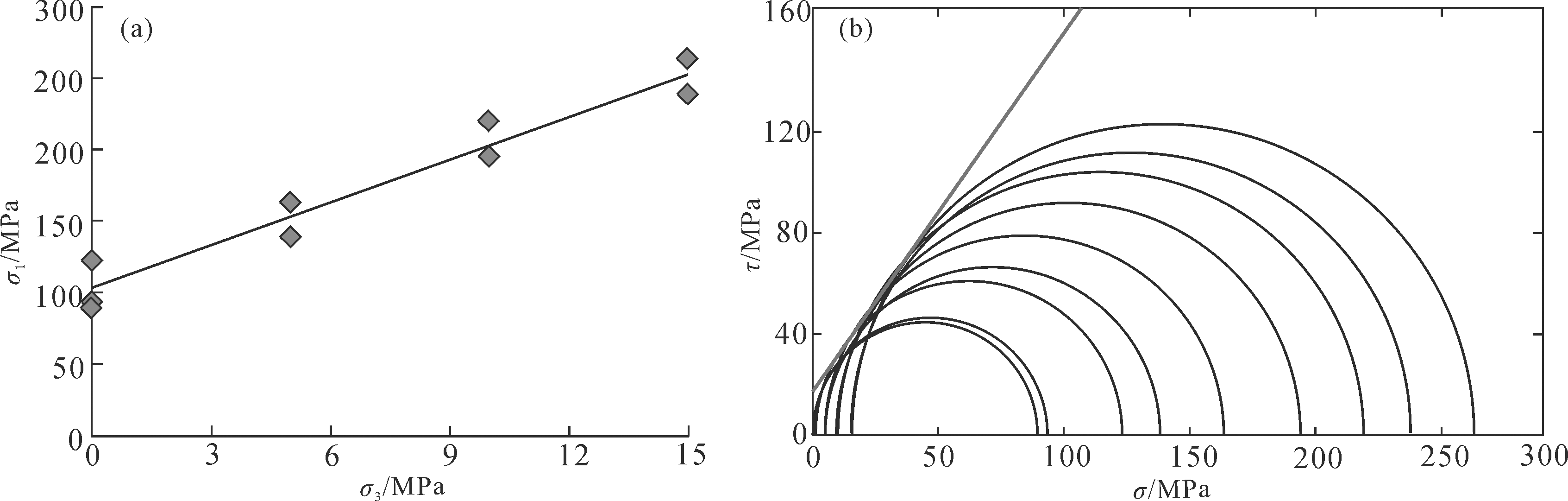

图9 SXZ022-4样品强度随围压的变化(a)、应力摩尔圆和强度包络线(b)

Fig.9 The variation of strength of samples vs. the confining pressure(a) and Mohr’s circle and strength envelope line(b)

表4 强度参数随冻融次数的变化

Table 4 The variation of strength parameters of samples vs. the number of freezing-thawing cycles

冻融次数	理塘花岗岩		八宿花岗岩
冻融次数	c/MPa	φ/(°)	c/MPa	φ/(°)
0	5.77	53.54	19.23	55.24
10	9.28	48.78	16.67	57.37
20	6.28	47.79	16.05	56.02
30	7.86	39.3	15.55	55.67
40			16.05	55.04

图10 样品强度随冻融次数的变化 (a) 理塘花岗岩;(b) 八宿花岗岩

Fig.10 The variation of strength of samples vs. the number of freezing-thawing cycles

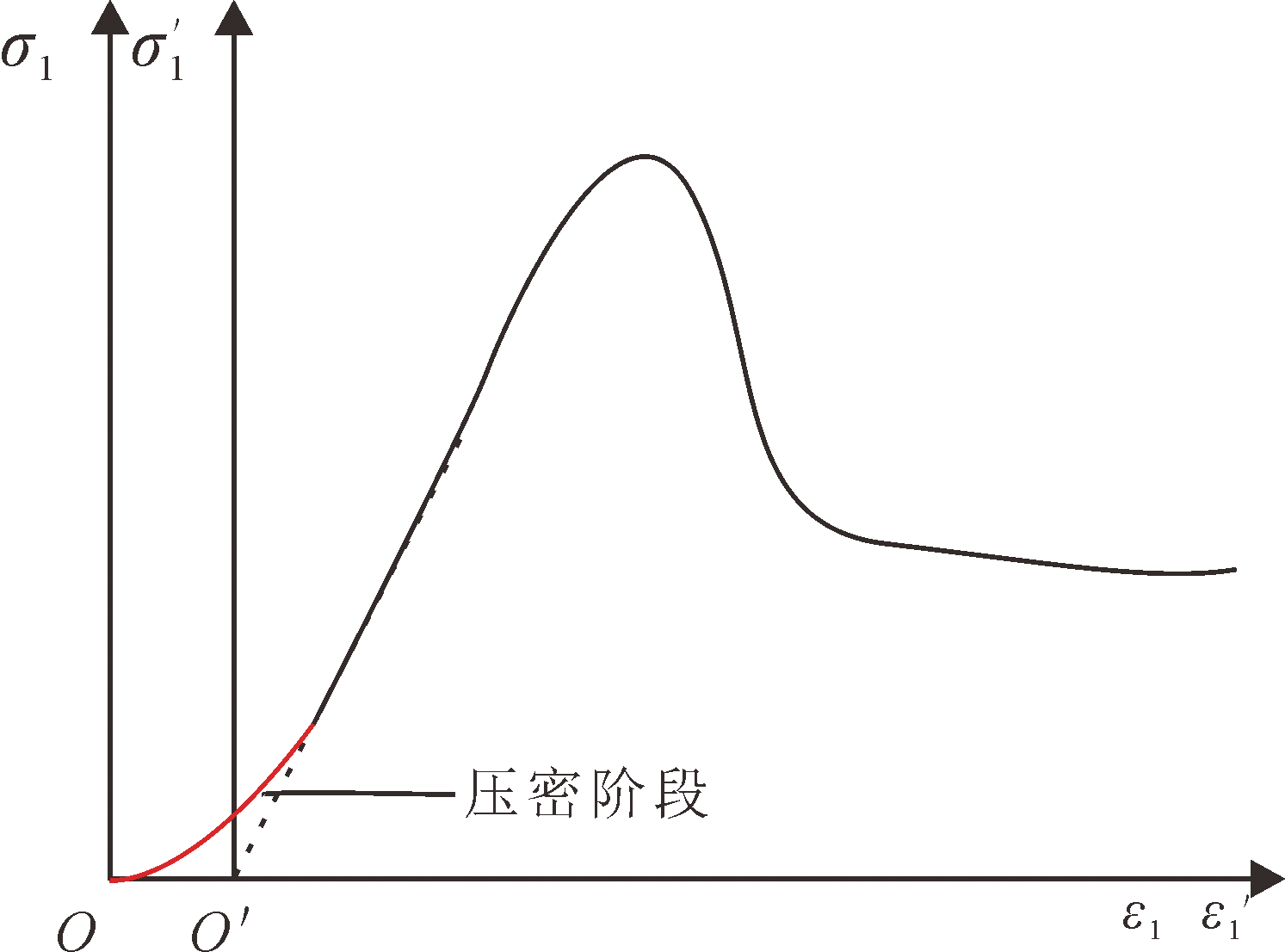

图11 新旧坐标系下的应力-应变曲线

Fig.11 The variation of stress-strain in the new and old coordinate systems

图12 典型岩样损伤变量变化图

Fig.12 The variation of damage factor of samples

图13 样品残余强度随冻融次数的变化曲线

Fig.13 The variation of residual strength of samples vs. number of freezing-thawing cycles

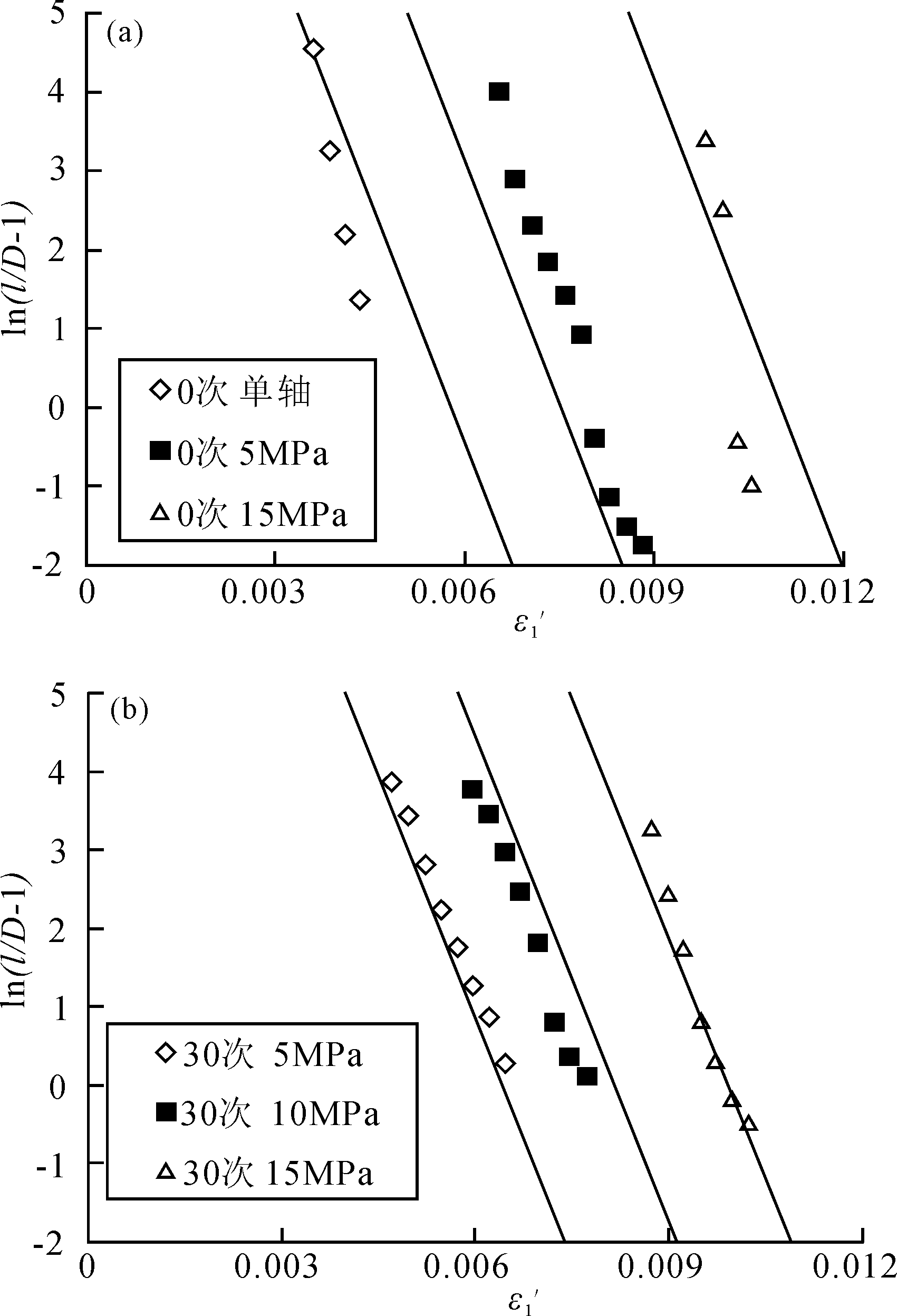

图14 ln(1/D-1)与 ε 1 '的关系图(a) 冻融0次;(b) 冻融30次

Fig.14 The variation of ln(1/D-1) vs. ε 1 '

表5 参数及取值

Table 5 List of parameters and their values

参数	E/MPa	μ	c₁/MPa	c₂	c₃/MPa
取值	29 000	0.31	-0.384 0	4.938	33.93
参数	r	d₁	d₂/MPa^-1	d₃
取值	2 056.6	-0.077	0.72	11.9

图15 八宿花岗岩应力应变曲线(数据点为实测值,实线为公式(12)计算值)

Fig.15 Curves of stress vs. strain for Basu granites (points are experimental and full lines are calculated)

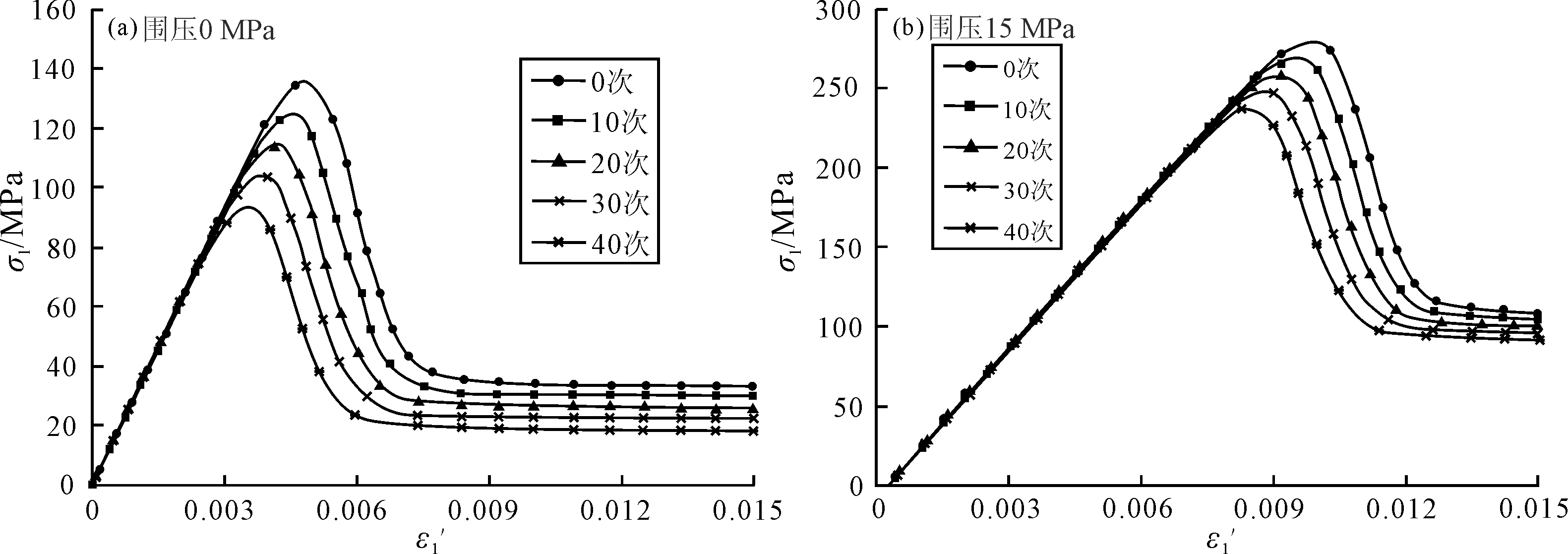

图16 八宿花岗岩不同冻融循环次数的应力应变曲线

Fig.16 Curves of stress vs. strain with different numbers of freezing-thawing cycles for Basu granites
