基于CT扫描数字岩心的岩石微观结构定量表征方法

赵建鹏¹^,²(), 崔利凯³(), 陈惠⁴, 李宁⁵, 王自亮⁴, 马瑶¹, 杜贵超¹

1.西安石油大学地球科学与工程学院,陕西西安 710065
2.陕西省油气成藏地质学重点实验室,陕西西安 710065
3.东北石油大学陆相页岩油气成藏及高效开发教育部重点实验室,黑龙江大庆 163318
4.中国石油集团测井有限公司长庆分公司,陕西西安 710201
5.中国石油新疆油田分公司重油开发公司,新疆克拉玛依 834000

收稿日期:2020-01-21 修回日期:2020-04-25 出版日期:2020-12-22 发布日期:2020-12-22
通讯作者: 崔利凯
作者简介:崔利凯,男,博士,讲师,1988年出生,地质资源与地质工程专业,主要从事数字岩心建模及数字井筒构建方法研究。Email:cui_lk@nepu.edu.cn。
赵建鹏,男,博士,讲师,1987年出生,地质资源与地质工程专业,主要从事测井储层评价和岩石物理属性模拟研究。Email:zjpsnow@126.com。
基金资助:
国家自然科学基金项目(41804125);陕西省自然科学基础研究计划项目(2018JQ4043);陕西省教育厅科研计划项目(18JK0619)

Quantitative Characterization of Rock Microstructure of Digital Core Based on CT Scanning

ZHAO Jianpeng¹^,²(), CUI Likai³(), CHEN Hui⁴, LI Ning⁵, WANG Ziliang⁴, MA Yao¹, DU Guichao¹

1. School of Earth Sciences and Engineering, Xi’an Shiyou University, Xi’an, Shaanxi 710065, China
2. Shaanxi Key Laboratory of Petroleum Accumulation Geology, Xi’an, Shaanxi 710065, China
3. Key Laboratory of Continental Shale Hydrocarbon Accumulation and Efficient Development, Ministry of Education, Northeast Petroleum University, Daqing, Heilongjiang 163318, China
4. Changqing Division, China Petroleum Logging CO. LTD., Xi’an, Shaanxi 710201, China
5. Heavy Oil Development Company, Xinjiang Oilfield Company, Karamay, Xinjiang 834000, China

Received:2020-01-21 Revised:2020-04-25 Online:2020-12-22 Published:2020-12-22
Contact: CUI Likai

摘要/Abstract

摘要：

岩石微观结构是决定储层宏观物理属性的关键参数,CT扫描数字岩心技术能够实现岩石微观结构的三维可视化和精细化定量表征。以东海盆地西湖凹陷中央反转带北部花港组储层岩样为例开展研究,首先通过CT扫描图像处理建立三维数字岩心,再利用图像处理算法、“最大球”算法分别对样品的粒度分布和孔隙结构两方面进行空间可视化和定量分析。研究结果表明:研究区花港组储层岩石颗粒直径主要分布区间为100~300 μm,属于细砂岩类型,颗粒直径大小不同导致孔隙结构存在差异。不同物性储层的孔隙连通性与孔隙结构参数差异较大,非连通孔隙主要以孤立孔隙为主。孔隙半径主要分布范围为20~60 μm,喉道半径主要分布范围为3~15 μm,喉道长度分布范围为15~45 μm。孔喉配位数差异较大,主要分布区间为0~4,孔隙和喉道截面形状主要以三角形为主。本研究有助于储层微观参数的定量评价,为岩石微观结构的可视化、定量化表征提供技术支撑。

关键词: CT, 数字岩心, 粒度分析, 孔隙结构, 孔隙网络模型, 西湖凹陷

Abstract:

Rock microstructure is a key parameter that determines the macro-physical reservoir properties. CT core scanning technology can perform three-dimensional (3D) visualization and fine quantitative characterization of rock microstructures. In this paper, rock cores of the Huagang Formation (Fm.) from north of the central inversion zone of the Xihu Sag (East China Sea Basin) are used as an example. Firstly, 3D digital core images were established by CT scanning. Secondly, the image processing algorithm and the “maximum ball” algorithm were used to analyze the samples. The grain size distribution and pore structure are spatially and quantitatively analyzed. The Huagang Fm. rock grain size is mainly 100-300 μm, belonging to fine sandstone. Different grain sizes lead to differences in pore structure, and the reservoir pore connectivity and structural parameters are quite different. Non-connected pores are mainly isolated. The pore radius ranges mainly 20-60 μm, whilst the throat radius and length is 3-15 μm and 15-45 μm, respectively. The pore-throat coordination numbers are quite different (mostly from 0 to 4), and the pores and throats are largely triangular. This study enhances the quantitative evaluation of reservoir micro-parameters, and provides strong technical support for visualizing and quantitative characterizing rock microstructures.

Key words: CT, digital core, grain size analysis, pore structure, pore network model, Xihu Sag

中图分类号:

TE122.2

赵建鹏, 崔利凯, 陈惠, 李宁, 王自亮, 马瑶, 杜贵超. 基于CT扫描数字岩心的岩石微观结构定量表征方法[J]. 现代地质, 2020, 34(06): 1205-1213.

ZHAO Jianpeng, CUI Likai, CHEN Hui, LI Ning, WANG Ziliang, MA Yao, DU Guichao. Quantitative Characterization of Rock Microstructure of Digital Core Based on CT Scanning[J]. Geoscience, 2020, 34(06): 1205-1213.

图/表 14

表1 岩心样品信息

Table 1 Sample information and petrological parameters

岩样号	深度/m	岩性	孔隙度/%	渗透率/(10^-3μm²)	扫描分辨率/(μm/像素)	计算孔隙度/%	计算渗透率/%
岩样A	3 725.50	细砂岩	11.65	1.734	3.87	9.13	1.012
岩样B	3 745.00	细砂岩	12.95	10.310	3.68	10.21	7.639
岩样C	3 765.00	细砂岩	8.47	0.504	4.00	7.96	0.193
岩样D	3 798.05	细砂岩	16.86	75.860	3.68	15.20	55.421

图1 CT图像处理结果(红色代表孔隙,蓝色代表骨架;下文同)

Fig.1 CT image processing results

图2 数字岩心三维重构图像

Fig.2 Reconstructed 3D images of the core

图3 三维数字岩心二值化图像

Fig.3 Binarized images of the 3D digital core

图4 切片孔隙度随切片位置的变化关系

Fig.4 Correlation between core porosity and slice location

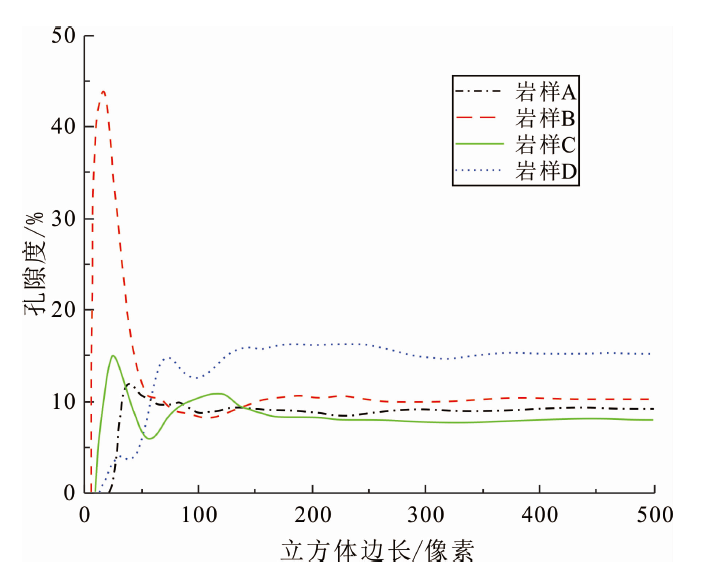

图5 孔隙度与立方体边长的关系

Fig.5 Correlation between core porosity and cublic side length

图6 数字岩心颗粒分割结果

Fig.6 Grain segmentation of digital core

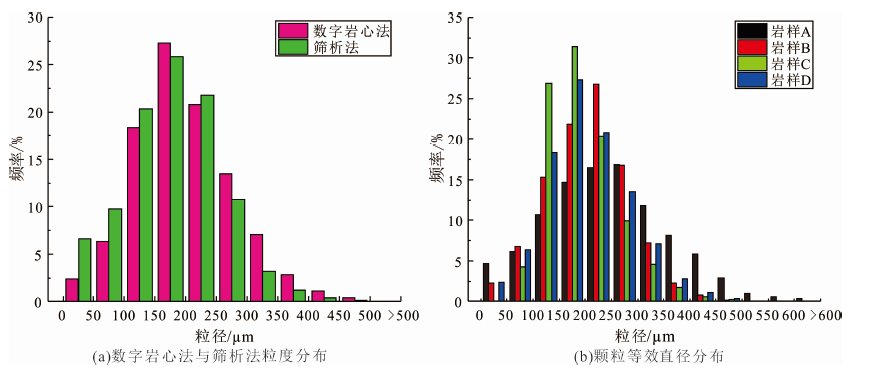

图7 岩石粒度分布直方图

Fig.7 Histograms of rock grain size distribution

表2 粒度分布参数

Table 2 Parameters of grain size distribution

样品号	最小粒径 /μm	最大粒径 /μm	平均粒径 /μm	中值粒径 /μm	偏度	峰度
岩样A	27.6	679.0	246.0	241.3	0.326	-0.120
岩样B	23.3	557.5	205.1	206.6	0.173	0.253
岩样C	30.4	511.7	190.5	179.0	0.977	1.276
岩样D	26.5	477.6	199.7	191.6	0.426	0.155

图8 孔隙结构三维可视化分析实例

Fig.8 3D visualization of the pore structure

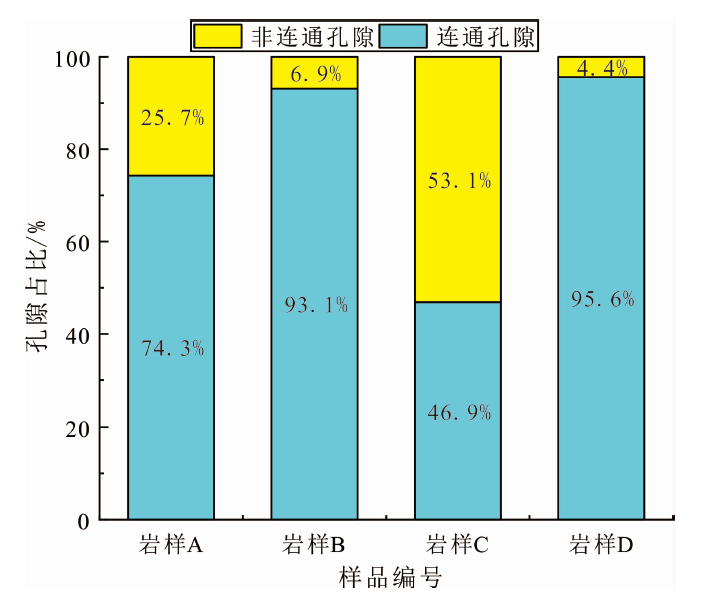

图9 连通孔隙与非连通孔隙占比

Fig.9 Proportion of the connected and non-connected pores

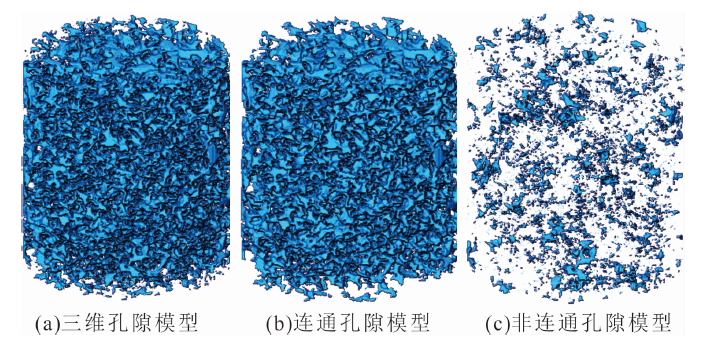

图10 岩样D孔隙网络模型
