AH5井区八道湾组砂质和砾质储层孔隙结构特征及评价

doi:10.19657/j.geoscience.1000-8527.2021.196

现代地质 ›› 2021, Vol. 35 ›› Issue (06): 1844-1853.DOI: 10.19657/j.geoscience.1000-8527.2021.196

AH5井区八道湾组砂质和砾质储层孔隙结构特征及评价

刘文锋¹(), 张小栓¹, 刘谨铭¹, 艾力曼·道尔吉¹, 杨远峰¹, 张曦文¹, 祁利祺², 于景维²()

1.新疆石油分公司百口泉采油厂,新疆克拉玛依 834000
2.中国石油大学(北京)克拉玛依校区,新疆克拉玛依 834000

收稿日期:2021-03-17 修回日期:2021-06-18 出版日期:2021-12-10 发布日期:2022-02-14
通讯作者: 于景维
作者简介:于景维,男,博士,副教授,1985年出生,石油地质学专业,主要从事储层沉积学、层序地层学相关的教研研究。Email: yyjjww-1985@163.com。
刘文锋,男,高级工程师,1975年出生,石油地质学专业,主要从事油气地质、油气勘探以及油气藏评价等科研工作。Email: xjyt_cyc@126.com。
基金资助:
新疆维吾尔自治区科技厅自然科学面上基金项目(2021D01A201);国家科技重大专项(2011ZX05001-005-01);中国石油大学(北京)克拉玛依校区人才引进项目(RCYJ2016B-01-010)

Evaluation and Characteristics of Pore Structures in Sand and Conglomerate Reservoirs of Badaowan Formation in the AH5 Well Block

LIU Wenfeng¹(), ZHANG Xiaoshuan¹, LIU Jinming¹, AILIMAN·Daoerji ¹, YANG Yuanfeng¹, ZHANG Xiwen¹, QI Liqi², YU Jingwei²()

1. The Baikouquan Oil Production Plant of Xinjiang Oilfield Company, Karamay,Xinjiang 834000, China
2. China University of Petroleum (Beijing) at Karamay, Karamay,Xinjiang 834000, China

Received:2021-03-17 Revised:2021-06-18 Online:2021-12-10 Published:2022-02-14
Contact: YU Jingwei

摘要/Abstract

摘要：

准噶尔盆地AH区块侏罗系八道湾组属于低饱和度、特低孔特低渗储层,孔隙结构研究较为模糊,导致储集层产能评价认识不清。为对研究区目的层孔隙结构进行定量化描述及识别,利用岩心观察、普通、荧光、铸体薄片、扫描电镜、高压压汞、岩心油水饱和度、相渗及物性分析等资料对孔隙结构复杂特征进行定量表征及分类,并对相渗特征进行分析。结果表明:八道湾组储层可分为砂质和砾质储层,储层孔隙类型包括剩余粒间孔、粒间和粒内溶孔、铸模孔、微裂缝以及晶间孔,喉道类型包括孔隙缩小型、缩颈型、片状、片弯状以及管束状喉道。在油水饱和度实验分析和压汞基础参数分析基础上,将砂岩和砾岩储层根据分形维数对孔隙结构综合定量划分为Ⅰ—Ⅲ类,砾质储层产能相对砂质储层更好。

关键词: 孔隙结构, 定量表征, 分类, 八道湾组, AH5井区

Abstract:

The Jurassic Badaowan Formation hosts low-porosity and low-permeability reservoirs with low oil saturation in Block AH of the Junggar Basin. Pore structure of the oil reservoirs is poorly understood, which hampers reservoir deliverability evaluation. Core investigation, common, fluorescence and cast sections, SEM, high-pressure mercury intrusion, oil-water saturation of core and phase permeability experiments were integrated to quantitatively characterize and classify pore structures, and analyze the relative permeability characteristics. The results show that the reservoirs can be divided into sand and conglomerate reservoirs, and the pore structures comprise residual intergranular pores, intergranular/intragranular dissolved pores, mold pores, micro-fractures and intercrystalline pores. Throat types comprise scaled down version pores, necked pores, flake, curved and tube bundle throats. On the basis of oil-water saturation experiments and basic parameters for mercury injection, pore structures of the sand and conglomerate reservoirs are divided into three types, and the production capacity of conglomerate reservoirs is higher than that of sand reservoirs.

Key words: pore structure, quantitative characterization, classification, Badaowan Formation, AH5 well block

中图分类号:

TE122.2

刘文锋, 张小栓, 刘谨铭, 艾力曼·道尔吉, 杨远峰, 张曦文, 祁利祺, 于景维. AH5井区八道湾组砂质和砾质储层孔隙结构特征及评价[J]. 现代地质, 2021, 35(06): 1844-1853.

LIU Wenfeng, ZHANG Xiaoshuan, LIU Jinming, AILIMAN·Daoerji , YANG Yuanfeng, ZHANG Xiwen, QI Liqi, YU Jingwei. Evaluation and Characteristics of Pore Structures in Sand and Conglomerate Reservoirs of Badaowan Formation in the AH5 Well Block[J]. Geoscience, 2021, 35(06): 1844-1853.

图/表 11

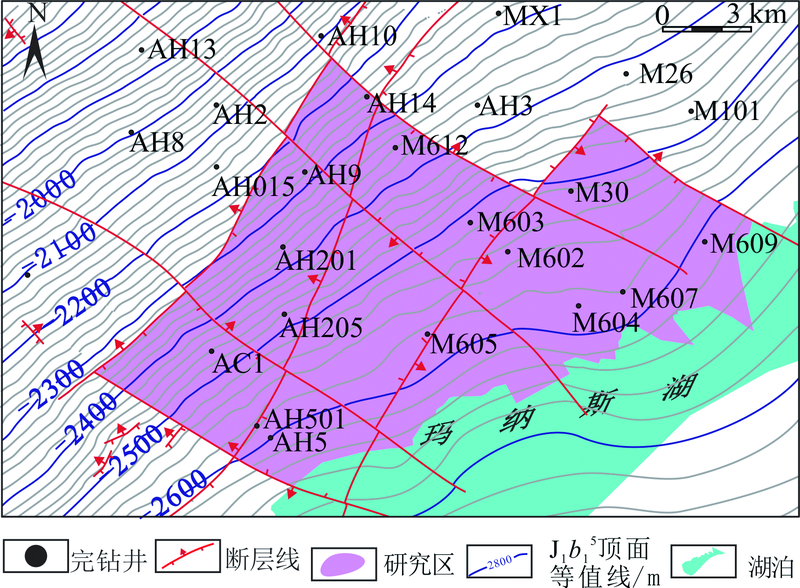

图1 研究区位置图

Fig.1 Structural location of the study area

图2 研究区八道湾组储层岩石学特征 (a)AH501,2 880 m,砾岩,部分砾石呈叠瓦状定向排列(红色边框标注);(b)M625,2 636.7 m, 砾质砂岩;(c)M625,2 619 m,含砾砂岩;(d)M625,2 639.5 m,中砂岩;(e)储层砂岩三角投点图;(f)AH501,2 823.96 m,砾石成分为凝灰岩(右上红框)和安山岩(左下红框);(g)AH501,2 868.76 m, 砾石成分为霏细岩;(h)填隙物类型及平均体积分数;(i)胶结物类型及分布频率;(j)黏土矿物类型及分布频率

Fig.2 Petrological characteristics of reservoirs in Badaowan Formation in the study area

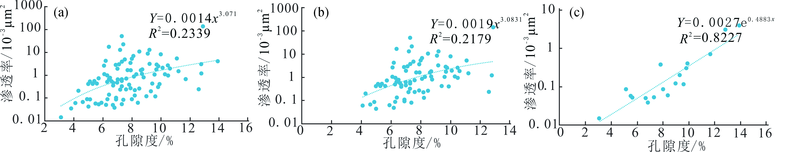

图3 研究区八道湾组储层物性特征 (a)研究区八道湾组储层孔隙度与渗透率交会图;(b)研究区八道湾组砾质储层孔隙度与渗透率交会图;(c)研究区八道湾组砂质储层孔隙度与渗透率交会图

Fig.3 Physical properties of reservoirs in Badaowan Formation in the study area

图4 研究区八道湾组孔隙喉道特征 (a)AH501,2 827.63 m,细-中砂岩,原生粒间孔,面孔率约3%,孔隙度为12.8%,铸体薄片;(b)AH501,2 836.61 m,砾岩,粒间溶孔,面孔率约4%,孔隙度为10%,铸体薄片;(c)AH501,2 823.96 m,砾岩,岩屑颗粒内的溶孔,面孔率小于1%,孔隙度为6.3%,铸体薄片;(d)AH501,2 832.36 m,高岭石晶间孔,面孔率小于1%,孔隙度为7.3%,扫描电镜;(e)AH501,2 880.15 m,砂砾岩,微裂缝,面孔率小于1%,孔隙度为5.6%,铸体薄片;(f)AH501,2 830 m,片弯状喉道,面孔率约为2%,孔隙度为10.5%,铸体薄片;(g)AH501,2 827.63 m,片状喉道,面孔率约3%,孔隙度为12.8%,铸体薄片;(h)AH501,2 839.89 m,缩颈型喉道,面孔率约为1%,孔隙度为8%,铸体薄片;(i)AH501,2 839.89 m,孔隙缩小型喉道,面孔率约为1%,孔隙度为8%,铸体薄片

Fig.4 Pore throat characteristics of Badaowan Formation in the study area

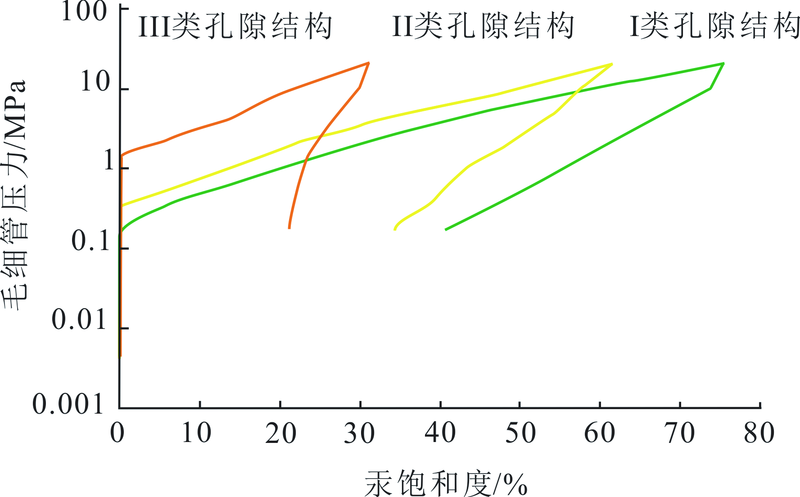

图5 砂质储层3类典型压汞曲线分类图

Fig.5 Classification of three typical mercury injection curves in sand reservoirs

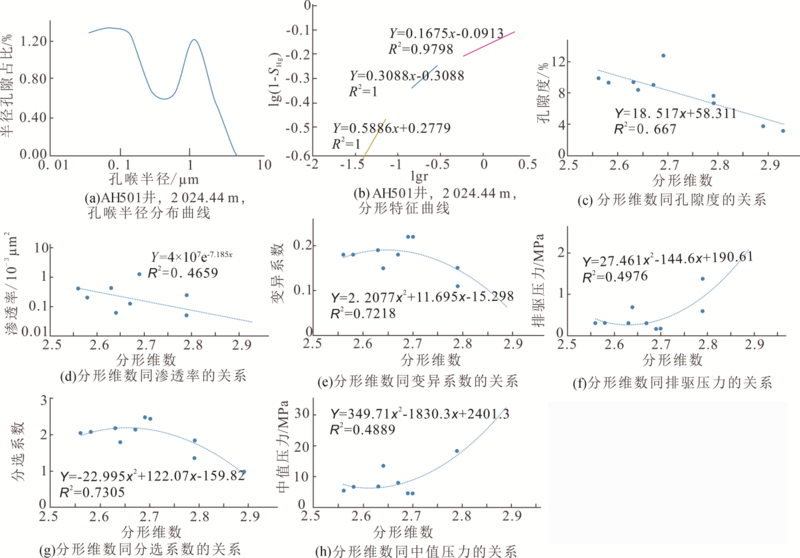

图6 研究区八道湾组砂质储层孔喉分形维数特征及其同孔隙结构参数的关系

Fig.6 Characteristics of fractal dimension and its relations with parameters of pore structure in the sand reservoirs

表1 研究区八道湾组砂质储层孔隙结构分类标准

Table 1 Classification criteria of pore structures in sand reservoirs of Badaowan Formation in the study area

类型	分形维数	微相类型	孔隙组合	喉道类型	渗透率/ 10^-3μm²	孔隙度 /%	分选系数	变异系数	中值压力 /MPa	排驱压力 /MPa	岩性	包含原孔隙结构分类	含油饱和度/ %
Ⅰ类	2.56~ 2.67	水下分流河道	剩余粒间孔、粒间和粒内溶孔	孔隙缩小型、缩颈型和片状喉道	0.59	10.57	2.22	0.19	6.07	0.26	中砂岩、细 -中砂岩	Ⅰ、Ⅱ类	>20
Ⅱ类	2.67~ 2.79	水下分流河道、河口坝	粒内溶孔、剩余粒间孔和粒间溶孔	缩颈型、片状及片弯状喉道	0.31	9.35	2.22	0.2	6.03	0.26	中砂岩、细 -中砂岩、含砾砂岩	主要为Ⅱ类,少量Ⅰ和Ⅲ类	15~20
Ⅲ类	2.79~ 2.93	水下分流河道、河口坝	粒内溶孔和粒间溶孔	片状及片弯状喉道	0.09	5.9	1.3	0.1	18.42	0.99	细砂岩、含砾砂岩	Ⅱ、Ⅲ类	<15

图7 砾质储层3类典型压汞曲线分类图

Fig.7 Classification of three typical mercury injection curves in conglomerate reservoirs

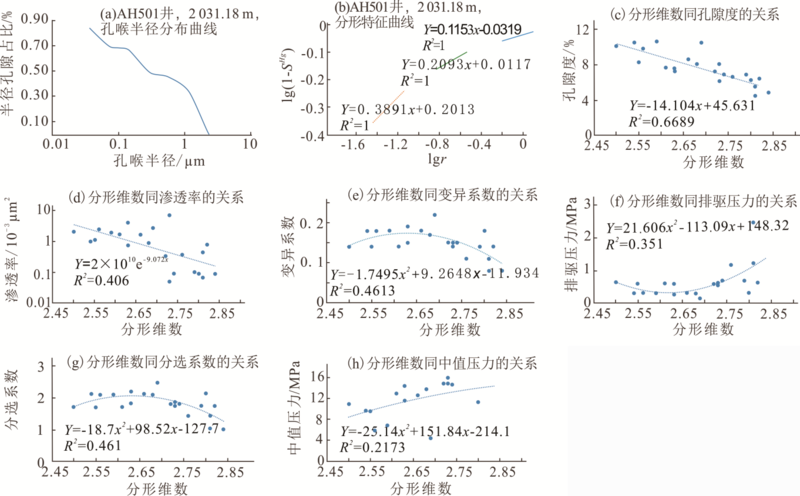

图8 研究区八道湾组砾质储层孔喉分形维数特征及其同孔隙结构参数的关系

Fig.8 Characteristics of fractal dimension and its relations with parameters of pore structure in conglomerate reservoirs of Badaowan Formation in the study area

表2 研究区八道湾组砾质储层孔隙结构分类标准

Table 2 Classification criteria of pore structures in conglomerate reservoirs of Badaowan Formation in the study area

类型	分形维数	孔隙组合	喉道类型	渗透率/ 10^-3μm²	孔隙度 /%	分选系数	变异系数	中值压力 /MPa	排驱压力 /MPa	岩性	包含原孔隙结构分类	含油饱和度/%
Ⅰ类	2.50~ 2.65	粒内溶孔、粒间和剩余粒间孔	片状和片弯状	2.36	10.3	2.23	0.19	5.69	0.25	砂质砾岩、含砂砾岩	Ⅰ、Ⅱ类	>20
Ⅱ类	2.65~ 2.76	剩余粒间孔、粒内溶孔	片弯状和片状	0.93	7.5	1.79	0.15	14.05	0.6	含砂砾岩、砾岩	Ⅱ、Ⅲ类	15~20
Ⅲ类	2.76~ 2.84	粒内溶孔	片弯状及管束状	0.85	7.23	1.75	0.14	12.49	0.72	砾岩	Ⅱ、Ⅲ类	<15

图9 典型相渗曲线分类图

Fig.9 Classification of diagram of typical phase permeability curves
