油气沿不同时期断裂穿过泥岩盖层渗滤散失的地质条件及其识别方法

摘要/Abstract

摘要：

为了研究含油气盆地断裂发育区油气分布规律,在确定油气沿活动期和静止期断裂穿过泥岩盖层发生渗滤散失机理的基础上,针对油气沿活动期和静止期断裂穿过泥岩盖层渗滤散失的地质条件及识别方法进行了研究。研究结果表明:油气沿活动期断裂穿过泥岩盖层渗滤散失所需的地质条件是活动期断裂在盖层内上下连接分布,作为油气穿过泥岩盖层的输导通道;油气沿静止期断裂穿过泥岩盖层渗滤散失所需的地质条件是下伏储层油气剩余压力大于断层岩排替压力。通过比较泥岩盖层断接厚度与油气沿活动期断裂穿过泥岩盖层渗滤散失所需最小断接厚度的相对大小和下伏储层剩余压力与断层岩排替压力的相对大小,分别建立了油气是否沿活动期断裂和静止期断裂穿过泥岩盖层渗滤散失的识别方法,并将其应用于渤海湾盆地南堡凹陷南堡5号构造天然气能否通过活动期和静止期NP5-2断裂穿过东二段泥岩盖层渗滤散失的识别。结果表明:在断裂活动期,仅在L₂和L₈测线处天然气可以沿着NP5-2断裂穿过东二段泥岩盖层渗滤散失,其余测线处(L₁、L₃、L₄、L₅、L₆、L₇、L₉)则不能;但是在断裂静止期,天然气不能沿NP5-2断裂穿过东二段泥岩盖层渗滤散失,与目前南堡5号构造东二段泥岩盖层之下已发现的天然气分布相吻合,表明这2种方法分别用于识别油气是否通过静止期断裂和活动期断裂穿过泥岩盖层渗滤散失是可行的。

关键词: 油气, 泥岩盖层, 活动期断裂, 静止期断裂, 渗滤散失, 地质条件, 识别方法

Abstract:

In order to study the oil-gas distribution law with fracture zone in the oil-gas bearing basin, based on the mechanism of oil-gas leakage out through mudstone caprock by active and static faults, the geological conditions and recognition methods of oil-gas leakage out through mudstone caprock along the active and static faults were studied, and the research indicated that: the geological condition of oil-gas leakage out through mudstone caprock by active fault is the active fault connected up and down in mudstone caprock, which becomes the oil-gas transportation pathway through mudstone caprock, and the condition of oil-gas leakage out through mudstone caprock by static fault is in which the oil-gas residual pressure of underlying reservoir is larger than displacement pressure of still fault rock. Through comparison between oil-gas residual pressure in underlying reservoir and still fault rock displacement pressure, and between fault connected thickness in mudstone caprock and minimum necessary fault connected thickness of oil-gas leakage out through mudstone caprock by active fault, recognition method is set about whether oil-gas leaks out through mudstone caprock by active fault or still fault, which is applied into recognition of whether gas from Es₃ and Es₁ source rocks leak out through Ed₂ mudstone caprock by active fault in Nanpu sag, Bohaiwan basin. The results show that :In faulting period, nature gas can leak out through mudstone caprock of Ed₂ by active NP5-2 fault in lines L₂ and L₈, and in the rest place(L₁、L₃、L₄、L₅、L₆、L₇、L₉) can’t. However, in fracture static period, nature gas can’t leak out through mudstone caprock of Ed₂ along the NP5-2 fault. The recognition result coincides with present gas distribution under mudstone caprock of Ed₂ in the Nanpu Structure 5, which indicates that these two methods are feasible to be applied into recognition of whether oil-gas leak out through mudstone caprock by active and static fault.

Key words: oil-gas, mudstone cap rock, active fault, still fault, leakage out, geological condition, recognition method

中图分类号:

TE122.1

王超, 付广, 董英洁. 油气沿不同时期断裂穿过泥岩盖层渗滤散失的地质条件及其识别方法[J]. 现代地质, 2017, 31(02): 348-356.

WANG Chao, FU Guang, DONG Yingjie. Geological Conditions and Recognition Methods of Oil-gas Leakage out Through Mudstone Caprock Along Fault in Different Periods[J]. Geoscience, 2017, 31(02): 348-356.

图/表 8

参考文献 23

[1]	吕延防, 付广, 于丹. 中国大中型气田盖层封盖能力综合评价及其对成藏的贡献[J]. 石油与天然气地质, 2005, 26(6):742-745.
[2]	赵玉珍. 我国高储量丰度大中型气田形成的盖层封闭能力有效性[J]. 大庆石油学院学报, 2010, 34(3):7-9.
[3]	高宁, 王国庆, 何淑娟, 等. 一种利用盖层预测不同储量丰度气藏分布区的方法——以松辽盆地徐家围子断陷为例[J]. 大庆石油学院学报, 2011, 35(3):1-6.
[4]	薛永超, 程林松, 付广. 大庆长垣以东地区登二段泥质岩盖层封气能力综合评价[J]. 吉林大学学报(地球科学版), 2005, 35(5):626-631.
[5]	吕延防, 付广, 高大岭, 等. 油气藏封盖研究[M]. 北京: 石油工业出版社, 1996:4-30.
[6]	牟敦山, 付广, 胡明. 徐深气田盖层封气有效性研究[J]. 沉积学报, 2011, 29(1):158-162.
[7]	吕延防, 陈章明, 付广. 松辽盆地朝长地区青山口组天然气盖层封闭特征及封闭有效性[J]. 石油勘探与开发, 1993, 20(1):55-61.
[8]	付广, 王岐, 史集建. 大港油田沙一段中部泥岩盖层封闭油气能力和时间有效性[J]. 中南大学学报(自然科学版), 2012, 43(8):3142-3148.
[9]	刘性全, 侯吉瑞, 付博. 断-盖时空匹配及其对油气聚集与分布的控制作用——以南堡凹陷中浅层东营组为例[J]. 东北石油大学学报, 2013, 37(1),8-15.
[10]	史集建, 李丽丽, 吕延防, 等. 致密砂岩气田盖层封闭能力综合评价——以四川盆地广安气田为例[J]. 石油与天然气地质, 2013, 34(3):307-314.
[11]	关之燕, 付建林, 周建生, 等. 歧口凹陷含油气系统及其评价[J]. 石油学报, 2000, 21(6):18-22.
[12]	于丹, 付晓飞, 吕延防. 徐家围子断陷深层天然气盖层特征及封盖性评价[J]. 吉林大学学报(地球科学版), 2009, 39(5):776-779.
[13]	付广, 薛永超. 盖层与源岩的时空匹配关系对油气运聚成藏的控制作用[J]. 矿物岩石, 2001, 21(2):56-61.
[14]	史集建, 付广, 吕延防, 等. 歧口凹陷沙河街组一段中部区域盖层封气能力综合评价[J]. 石油与天然气地质, 2011, 32(54):671-681.
[15]	王振升, 于学敏, 国建英, 等. 歧口凹陷天然气地球化学特征及成因分析[J]. 天然气地球科学, 2010, 21(4):683-691.
[16]	吴国平, 苏江玉, 成实, 等. 基于自然伽马测井信号的维纳滤波法求取泥质含量[J]. 地球科学——中国地质大学学报, 2008, 33(4),572-576.
[17]	黄传炎, 王华, 吴永平, 等. 歧口凹陷第三系层序格架下的油气藏富集规律[J]. 吉林大学学报(地球科学版), 2010, 40(5):986-994.
[18]	李宏义, 姜振学, 董月霞, 等. 渤海湾盆地南堡凹陷断层对油气运聚的控制作用[J]. 现代地质, 2010, 24(4):695-704.
[19]	黄曼宁, 董月霞, 庞雄奇, 等. 南堡凹陷构造型油气藏分布主控因素及预测方法[J]. 石油与天然气地质, 2012, 33(5):755-761.
[20]	刚文哲, 蒋雅丽, 高岗, 等. 南堡凹陷5号构造天然气赋存特征及主力气源分析[J]. 天然气地球科学, 2015, 26(5):805-812.
[21]	姜福杰, 董月霞, 庞雄奇, 等. 南堡凹陷油气分布特征与主控因素分析[J]. 现代地质, 2013, 27(5):1258-1264.
[22]	汪泽成, 郑红菊, 徐安娜, 等. 南堡凹陷源上成藏组合油气勘探潜力[J]. 石油勘探与开发, 2008, 35(1):11-16+39.
[23]	付广, 孙同文, 吕延防. 南堡凹陷断—砂配置侧向输导油气能力评价方法[J]. 中国矿业大学学报, 2014, 43(1):79-87.

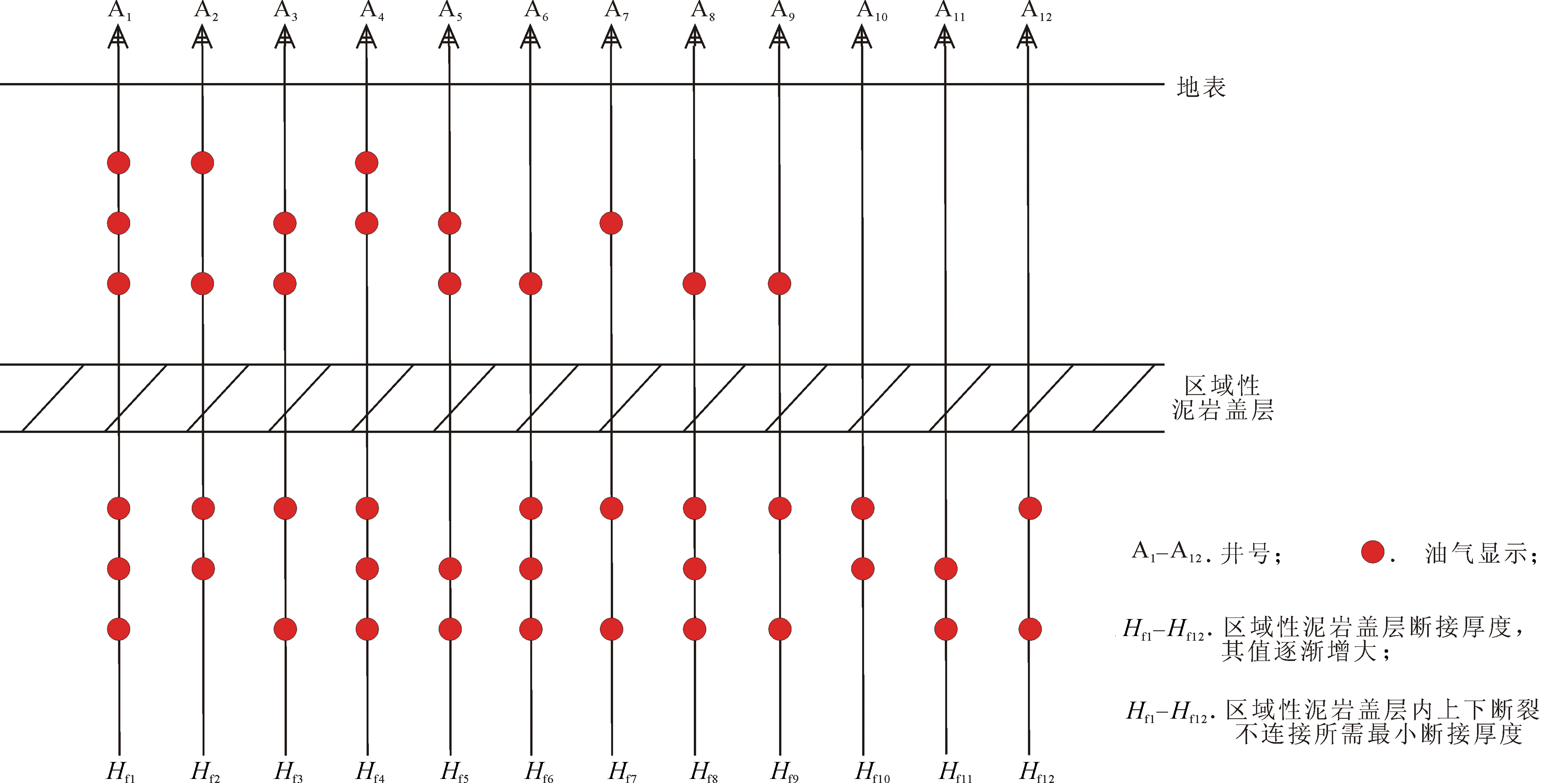

测线号	盖层埋深 /m	盖层厚度 /m	断裂断距 /m	断接厚度 /m	封闭类型
L₁	2 340.7	269	20	249	泥岩盖层封闭
L₂	2 670.5	210	185	25	断层封闭
L₃	2 634.9	243	110	133	泥岩盖层封闭
L₄	2 686.6	239	100	139	泥岩盖层封闭
L₅	2 628.8	269	95	174	泥岩盖层封闭
L₆	2 648.7	305	100	205	泥岩盖层封闭
L₇	2 459.6	252	127	125	泥岩盖层封闭
L₈	2 626.1	198	80	118	断层封闭
L₉	2 562.3	290	50	240	泥岩盖层封闭

测线号	盖层埋深 /m	盖层厚度 /m	断裂断距 /m	断接厚度 /m	封闭类型
L₁	2 340.7	269	20	249	泥岩盖层封闭
L₂	2 670.5	210	185	25	断层封闭
L₃	2 634.9	243	110	133	泥岩盖层封闭
L₄	2 686.6	239	100	139	泥岩盖层封闭
L₅	2 628.8	269	95	174	泥岩盖层封闭
L₆	2 648.7	305	100	205	泥岩盖层封闭
L₇	2 459.6	252	127	125	泥岩盖层封闭
L₈	2 626.1	198	80	118	断层封闭
L₉	2 562.3	290	50	240	泥岩盖层封闭

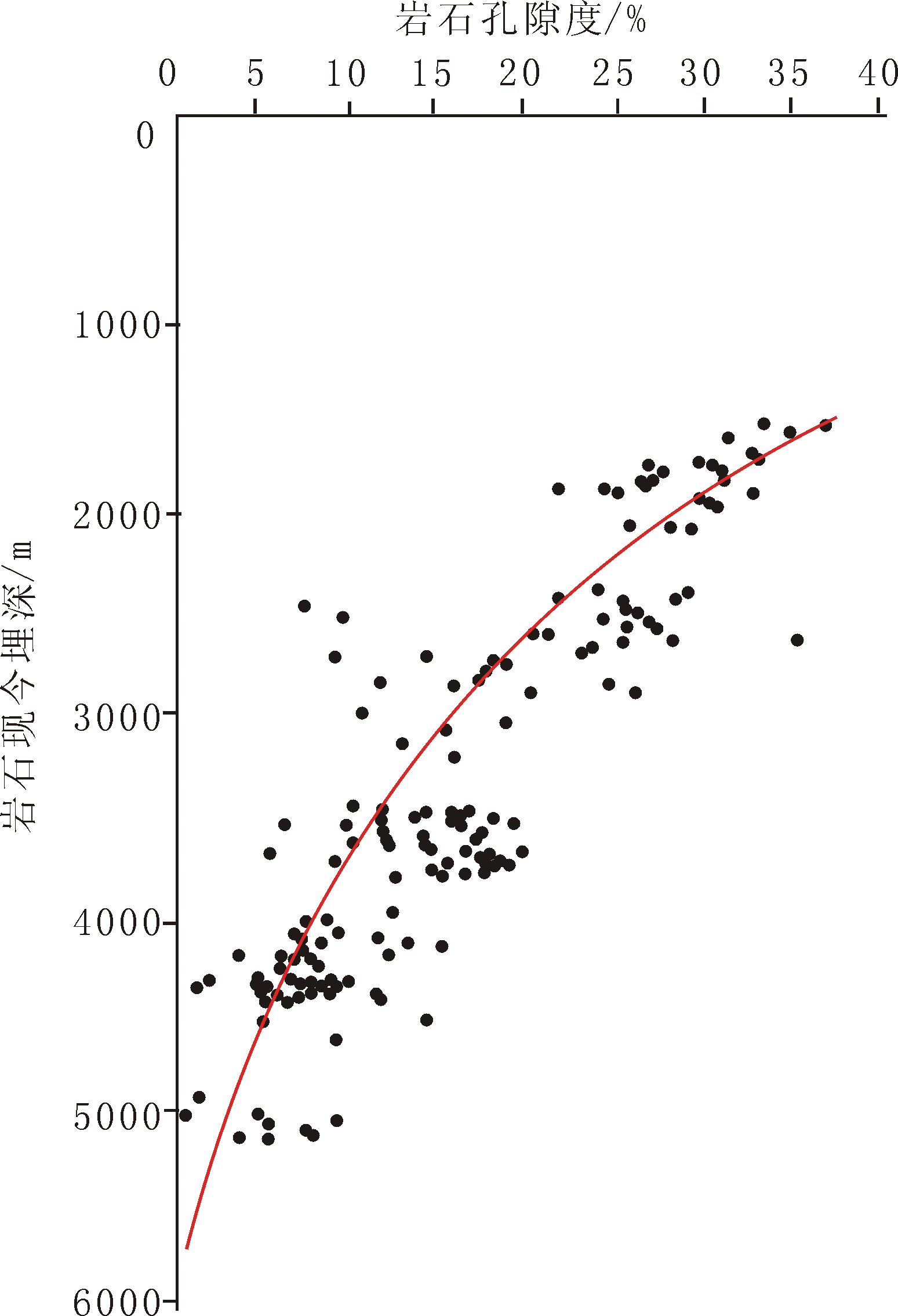

井号	深度/m	泥质含量/%	排替压力/MPa	井号	深度/m	泥质含量/%	排替压力/MPa
NP208	2 103.93	23.34	0.10	M28×1浅	2 813.30	19.95	0.48
M8×1	2 358.70	54.98	0.04	NP4-51浅	2 449.79	54.60	3.18
G3101	2917.51	7.22	0.48	NP5-10	3 320.00	32.40	2.82
M22	2 066.01	13.38	0.38	NP5-6	3 447.90	33.32	0.63
B7	3597.58	38.70	4.12	NP509	3 221.86	5.14	0.19
LP1	3054.64	5.18	0.44	NP5-4	3 339.90	0.76	0.03
L12	3557.05	16.94	0.38	NP4-51深	3 745.48	29.77	0.59
NP1-37	3 045.50	8.79	0.62	M28×1深	3 268.60	248.48	1.34
L21-5	3110.31	25.80	0.41	NP5-6	3 445.05	61.43	0.83
NP1-22	2 696.38	25.20	0.18	LP1深	3 055.50	27.04	0.56
NP401×33	3 304.40	31.75	0.17	NP1	4 244.60	29.06	0.59
B10	3383.87	47.71	1.57	M38×1	3 318.70	34.58	0.64
M108×1	3 345.30	46.16	3.11	M10	2 678.70	20.75	0.49
M7	1 891.00	22.83	0.44	M11	2 362.90	44.17	0.72
G3104	3 637.13	23.51	0.30	B32×1	1 946.45	2.66	0.11
L21-2	1 730.10	7.81	0.02	L15	2 633.49	7.22	0.24
PG1	3 272.14	56.53	2.03	G4	2 663.90	32.70	4.46
G3106	3 899.50	36.52	2.06	LPN1	2 647.40	7.84	0.26
G49	2 448.60	5.64	0.89	G3102	3 424.50	27.70	0.57
G3105	3 589.36	60.08	0.82	G62	4 054.60	229.28	1.31
B6×1	3 093.50	64.71	0.85	NP1-4	3 386.72	52.19	4.57
B6	3 196.30	52.72	0.78	M1	3 432.04	65.83	7.65
M30	2 355.01	55.90	0.80	M5	2 768.36	51.21	3.77
M24	2 303.00	3.19	0.13	B5	4 219.40	35.89	4.25
M15	2 807.90	10.93	0.33	B3	2 776.61	63.80	1.66
G23	3 119.20	23.42	0.52	B22×1	4 061.80	58.04	3.29
NP206	2 540.68	56.41	0.80	B13	2 707.31	68.42	0.87
NP2-52	3 363.50	24.37	0.53	M17-1	2 723.85	51.49	0.77

井号	深度/m	泥质含量/%	排替压力/MPa	井号	深度/m	泥质含量/%	排替压力/MPa
NP208	2 103.93	23.34	0.10	M28×1浅	2 813.30	19.95	0.48
M8×1	2 358.70	54.98	0.04	NP4-51浅	2 449.79	54.60	3.18
G3101	2917.51	7.22	0.48	NP5-10	3 320.00	32.40	2.82
M22	2 066.01	13.38	0.38	NP5-6	3 447.90	33.32	0.63
B7	3597.58	38.70	4.12	NP509	3 221.86	5.14	0.19
LP1	3054.64	5.18	0.44	NP5-4	3 339.90	0.76	0.03
L12	3557.05	16.94	0.38	NP4-51深	3 745.48	29.77	0.59
NP1-37	3 045.50	8.79	0.62	M28×1深	3 268.60	248.48	1.34
L21-5	3110.31	25.80	0.41	NP5-6	3 445.05	61.43	0.83
NP1-22	2 696.38	25.20	0.18	LP1深	3 055.50	27.04	0.56
NP401×33	3 304.40	31.75	0.17	NP1	4 244.60	29.06	0.59
B10	3383.87	47.71	1.57	M38×1	3 318.70	34.58	0.64
M108×1	3 345.30	46.16	3.11	M10	2 678.70	20.75	0.49
M7	1 891.00	22.83	0.44	M11	2 362.90	44.17	0.72
G3104	3 637.13	23.51	0.30	B32×1	1 946.45	2.66	0.11
L21-2	1 730.10	7.81	0.02	L15	2 633.49	7.22	0.24
PG1	3 272.14	56.53	2.03	G4	2 663.90	32.70	4.46
G3106	3 899.50	36.52	2.06	LPN1	2 647.40	7.84	0.26
G49	2 448.60	5.64	0.89	G3102	3 424.50	27.70	0.57
G3105	3 589.36	60.08	0.82	G62	4 054.60	229.28	1.31
B6×1	3 093.50	64.71	0.85	NP1-4	3 386.72	52.19	4.57
B6	3 196.30	52.72	0.78	M1	3 432.04	65.83	7.65
M30	2 355.01	55.90	0.80	M5	2 768.36	51.21	3.77
M24	2 303.00	3.19	0.13	B5	4 219.40	35.89	4.25
M15	2 807.90	10.93	0.33	B3	2 776.61	63.80	1.66
G23	3 119.20	23.42	0.52	B22×1	4 061.80	58.04	3.29
NP206	2 540.68	56.41	0.80	B13	2 707.31	68.42	0.87
NP2-52	3 363.50	24.37	0.53	M17-1	2 723.85	51.49	0.77
