哈拉哈塘地区超深层走滑断裂构造变形特征及其石油地质意义

doi:10.19657/j.geoscience.1000-8527.2022.064

现代地质 ›› 2023, Vol. 37 ›› Issue (02): 270-282.DOI: 10.19657/j.geoscience.1000-8527.2022.064

哈拉哈塘地区超深层走滑断裂构造变形特征及其石油地质意义

左亮¹^,²(), 能源³(), 黄少英⁴, 罗彩明⁴, 陈石¹^,², 朱铁¹^,², 王川¹^,², 卢成美¹^,²

1.中国石油大学(北京)地球科学学院,北京 102249
2.中国石油大学(北京)油气资源与探测国家重点实验室,北京 102249
3.中国石油大学(北京)克拉玛依校区,新疆克拉玛依 834000
4.中国石油塔里木油田公司,新疆库尔勒 841000

收稿日期:2022-04-11 修回日期:2022-09-29 出版日期:2023-04-10 发布日期:2023-05-23
通讯作者: 能源
作者简介:能源,男,教授,1982年出生,构造地质学专业,从事含油气盆地分析、油区构造解析方面的教学和研究工作。Email:nengyuan@foxmail.com。
左亮,男,硕士研究生,1997年出生,地质工程专业,主要从事含油气盆地分析,油区构造解析方面的研究工作。Email:481033856@qq.com。
基金资助:
新疆维吾尔自治区自然科学基金项目(2021D01A199);新疆维吾尔自治区高校科研计划项目(XJEDU2019Y072)

Deformation Characteristics of Ultra-deep Glide Faults in the Halahatang Area and Their Petroleum Geological Significance

ZUO Liang¹^,²(), NENG Yuan³(), HUANG Shaoyin⁴, LUO Caiming⁴, CHEN Shi¹^,², ZHU Tie¹^,², WANG Chuan¹^,², LU Chengmei¹^,²

1. School of Geosciences, China University of Petroleum (Beijing), Beijing 102249,China
2. State Key Laboratory of Petroleum Resources and Prospecting, China University of Petroleum (Beijing), Beijing 102249, China
3. Karamay Institute, China University of Petroleum, Karamay, Xinjiang 83400, China
4. Tarim Oilfield Company, PetroChina, Korla, Xinjiang 84100,China

Received:2022-04-11 Revised:2022-09-29 Online:2023-04-10 Published:2023-05-23
Contact: NENG Yuan

摘要/Abstract

摘要：

塔里木盆地哈拉哈塘地区走滑断裂控制着碳酸盐岩储层的发育和油气的富集。受多期构造活动和地层岩性差异的影响,哈拉哈塘地区走滑断裂的空间结构多样、断裂演化过程复杂,走滑断裂带结构差异对油气富集的控制机理仍存在争议。本文基于高精度三维地震资料、钻井资料的一体化研究,建立起哈拉哈塘地区走滑断裂的空间变形样式及分层分段模型。通过分析走滑断裂控制下的单井油气产能差异,明确了走滑断裂构造变形差异对油气富集的控制作用。结果表明:(1)该区走滑断裂在平面上具有分段特征,断裂带相互交切导致断裂空间结构复杂,形成多种组合样式,单一断裂带可划分为尾部、主位移带、叠接区以及断裂间截切部位,共发育9种平面样式,分别是尾部的羽状、马尾状、雁裂状样式,主位移带发育的线性及分支型样式,断裂叠接部位发育的辫状及软连接型样式,截切部位的交汇型和终止型样式。走滑断裂变形特征符合Riedel剪切模型,主干断裂周围发育分支断裂,断裂的发育以生长连接为主,截切部位伴随有断裂相继滑动引起的调节变形;(2)走滑断裂的纵向分层变形控制着油气的运移和成藏过程。断裂贯穿膏岩层是油气向上运移的关键。奥陶系碳酸盐岩的改造作用控制着油气的储集规模及连通性,志留系碎屑岩层内的构造活动影响着油气的充注和保存;(3)哈拉哈塘地区油气富集规律受控于断裂样式,高产井主要集中分布在断裂带尾部马尾状、羽状的主干-分支交汇部位,叠接段辫状的构造高部位以及主干断裂交汇区。预测成果得到超深井验证,吻合率较高,对超深层井位部署工作具有指导意义。

关键词: 塔里木盆地, 走滑断裂, 构造样式, 分层变形, 油气富集

Abstract:

Strike-slip faults in the Halahatang area control the development of carbonate reservoir and oil-gas enrichment. Influenced by multistage tectonic activities and stratigraphic lithological differences, the spatial structure of strike-slip faults in Halahatang area is diverse and the fault evolution is complex. The control mechanism of structural differences of strike-slip faults on oil and gas enrichment is still controversial. Based on the integrated research of high-precision three-dimensional seismic data and drilling data, the plan deformation pattern and layered and segmented model of strike-slip faults at Halahatang are established in this study. By analyzing the single-well productivity of oil and gas under the control of strike-slip faults, the controlling effect of structural deformation difference of strike-slip faults on oil and gas enrichment is elucidated. The results show that: ①Local strike-slip faults are featured by planar segmentation. The intersection of fault zones leads to the complex spatial fault structure and forms various combination styles. A single fault zone can be divided into three segments: tail, main displacement and overlapping zones, as well as the cutting parts between faults. There are nine plane styles, including feather, horsetail and goose split styles of the tail, and the linear and branching styles of the main displacement zone, The braided and soft-connection types are developed at the overlapping part of the faults, and the intersection and termination types at the cutting part. The deformation characteristics of strike-slip faults are conformable to the Riedel shear model and branch faults are developed around the main faults. The fault development is mainly connected growth, and the cutting part is accompanied by the regulatory deformation caused by successive fault sliding; ②Vertical layering deformation of strike-slip faults controlled the oil-gas migration and accumulation. Fault penetrating across the gypsum layer is the key to the oil and gas ascent. The transformation of Ordovician carbonate rocks controlled the reservoir scale and oil-gas connectivity. Tectonic activities in Silurian clastic rocks influenced the oil-gas filling and preservation; ③The oil-gas enrichment patterns at Halahatang is controlled by the fault pattern. The high-yield wells are mainly distributed in the horsetail and feather trunk branch intersection at the fault zone tail, the braided structural high of the overlapping section, and junctions of the main faults. The prediction results have been verified by ultra-deep wells with remarkable coincidence, and would have guiding significance for the deployment of ultra-deep wells.

Key words: Tarim Basin, strike-slip fault, construction style, delamination deformation, oil and gas enrichment

中图分类号:

P642
TE121.2

左亮, 能源, 黄少英, 罗彩明, 陈石, 朱铁, 王川, 卢成美. 哈拉哈塘地区超深层走滑断裂构造变形特征及其石油地质意义[J]. 现代地质, 2023, 37(02): 270-282.

ZUO Liang, NENG Yuan, HUANG Shaoyin, LUO Caiming, CHEN Shi, ZHU Tie, WANG Chuan, LU Chengmei. Deformation Characteristics of Ultra-deep Glide Faults in the Halahatang Area and Their Petroleum Geological Significance[J]. Geoscience, 2023, 37(02): 270-282.

图/表 10

图1 哈拉哈塘地区及邻区下古生界主要断裂分布(据文献[33]修改)

Fig.1 Distribution of major Paleozoic faults in the Halahatang and its adjacent areas(modified from ref.[33])

图2 哈拉哈塘地区典型地震剖面(剖面位置见图1) E.古近系;K.白垩系;J.侏罗系;T.三叠系;P.二叠系;C.石炭系;D.泥盆系;S.志留系;O3t.上奥陶统土木休克组;O2.中奥陶统;O1.下奥陶统; ∈3.上寒武统; ∈2.中寒武统; ∈1.下寒武统;Z.震旦系

Fig.2 Typical seismic profiles of the Halahatang area

图3 哈拉哈塘地区地层划分及断裂剖面特征 TE.古近系底反射界面;TK1b.下白垩统巴什基奇克组底反射界面;TK.白垩系底反射界面;TT.三叠系底反射界面;TP.二叠系底反射界面;TC.石炭系底反射界面;TS.志留系底反射界面;TO3s.上奥陶统桑塔木组底反射界面;TO3t.上奥陶统吐木休克组底反射界面;TO1-2y.中—下奥陶统鹰山组底反射界面;TO1p.下奥陶统蓬莱坝组底反射界面;T∈3q.上寒武统秋里塔格组底反射界面;T∈2s.中寒武统沙依里克组底反射界面;T∈1y.下寒武统玉尔吐斯组底反射界面;TZ.震旦系底反射界面

Fig.3 Stratigraphic division and fault profile characteristics of the Halahatang area

图4 哈拉哈塘地区断裂分层变形样式 TS.志留系底反射界面;TO3t.上奥陶统土木休克组底反射界面;TO2.中奥陶统底反射界面;TO1.下奥陶统底反射界面;T∈3.上寒武统底反射界面;T∈2.中寒武统底反射界面;T∈1.下寒武统底反射界面

Fig.4 Fracture layered deformation patterns in the Halahatang area

图5 哈拉哈塘地区走滑断裂平面特征 (a) (d)上奥陶统吐木休克组底界面相干图;(b) (e)上寒武统底界面相干图;(c) (f)志留系底界面相干图;①尾部-羽状;②尾部-马尾状;③尾部-雁列状;④主位移带-线性;⑤主位移带-分支型;⑥叠接区-软连接型;⑧截切部位-交汇型;⑨截切部位-终止型

Fig.5 Characteristics of the strike-slip fault plane in the Halahatang area

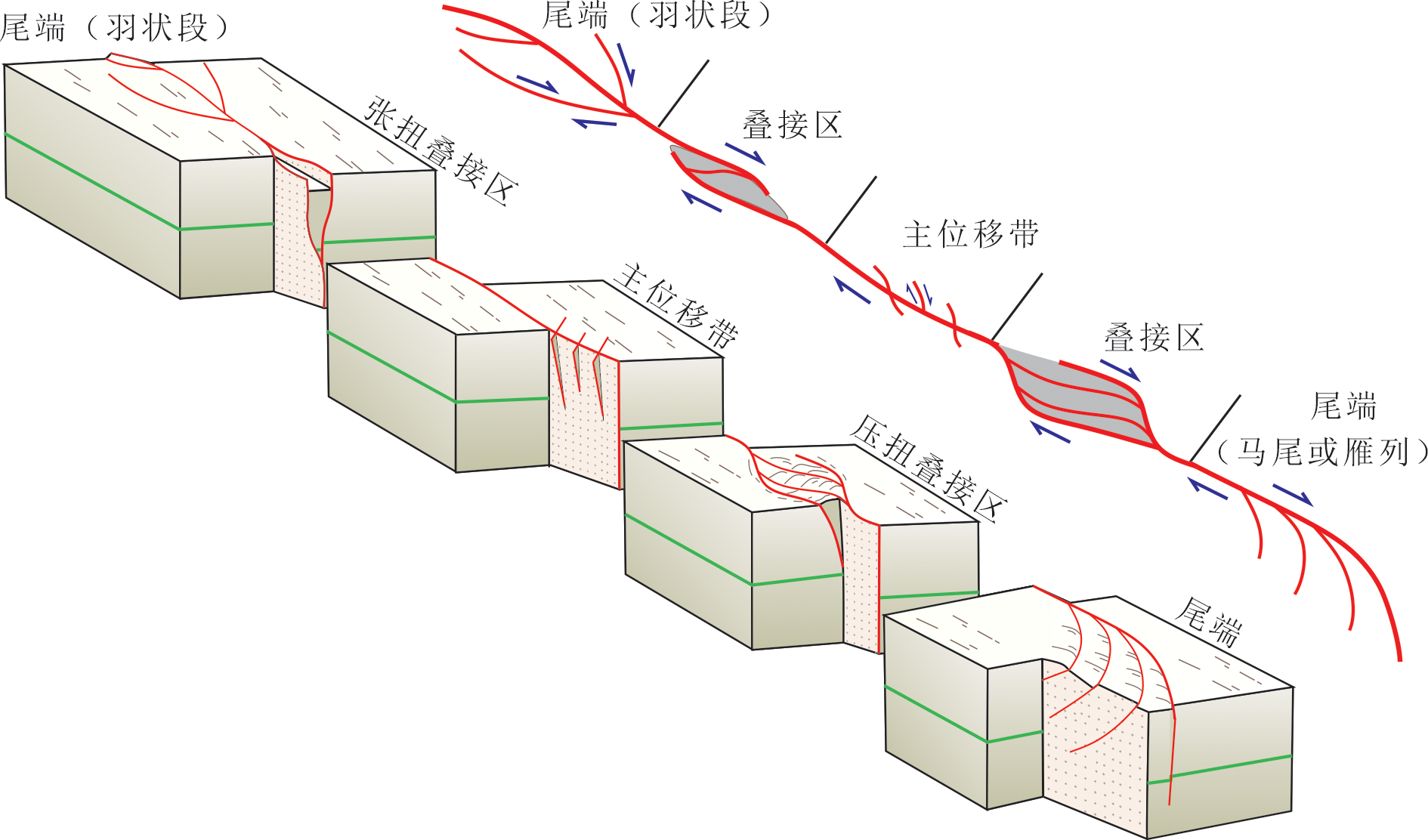

图6 哈拉哈塘地区走滑断裂分段模式(据文献[31]修改)

Fig.6 Strike-slip fault segmental pattern in the Halahatang area(modified from ref.[31])

图7 哈拉哈塘地区HA601走滑断裂活动性及分段剖面特征 TS.志留系底反射界面;TO3t.上奥陶统土木休克组底反射界面;TO1+2.中—下奥陶统底反射界面;T∈3.上寒武统底反射界面;T∈2.中寒武统底反射界面;T∈1.下寒武统底反射界面

Fig.7 Characteristics of activity and segmental profile of HA601 strike-slip fault in the Halahatang area

图8 哈拉哈塘地区走滑断裂活动期次划分 TK.白垩系底反射界面;TT.三叠系底反射界面;TP.二叠系底反射界面;TC.石炭系底反射界面;TS.志留系底反射界面;TO3.上奥陶统底反射界面;TO2.中奥陶统底反射界面;TO1.下奥陶统底反射界面T∈3.上寒武统底反射界面;T∈2.中寒武统底反射界面;T∈1.下寒武统底反射界面

Fig.8 Classification of the activity period of strike-slip faults in the Halahatang area

图9 哈拉哈塘地区走滑断裂储层分类

Fig.9 Classification map of strike-slip fault reservoirs in the Halahatang area

图10 哈拉哈塘地区走滑断裂典型油气成藏剖面 P.二叠系;C.石炭系;S.志留系;D.泥盆系;O3.上奥陶统; O2y.中奥陶统一间房组;O1-2y.中—下奥陶统鹰山组;O1p.下奥陶统蓬莱坝组; ∈3q.上寒武统秋里塔格组; ∈2s.中寒武统沙依里克组; ∈1y.下寒武统玉尔吐斯组

Fig.10 Typical hydrocarbon accumulation profile for a strike-slip fault in the Halahatang area

参考文献 34

[1]	SYLVESTER A G. Wrench fault tectonics[J]. American Association of Petroleum Geologists(Reprint Series), 1984, 28:374.
[2]	MOODY J D. Wrench fault tectonics[J]. Geological Society of America Bulletin, 1956, 67(9):1207-1246. DOI URL
[3]	CUNNINGHAM W D, MANN P. Tectonics of strike-slip restraining and releasing bends[J]. Geological Society,London,Special Publications, 290(1):1-12. DOI URL
[4]	MOLNAR P, TAPPONNIER P. Cenozoic tectonics of Asia:Effects of a continental collision[J]. Science, 1975, 189:419-426. DOI URL
[5]	SYLVESTER G. Strike-slip faults[J]. Geological Society of America Bulletin, 1988, 100(11):1666-1730. DOI URL
[6]	CELAL SENGOR A M. Plate tectonics and orogenic research after 25 years: A Tethyan perspective[J]. Earth Science Reviews, 1990, 27(1/2):1-201. DOI URL
[7]	JONES G H. How faults accommodate plate motion[J]. Science, 2003, 300:1105-1106. DOI URL
[8]	HARLAND W B. Tectonic transgression in Caledonian Spits Bergen[J]. Geologic Magazine, 1971, 108(1):27-41. DOI URL
[9]	刘和甫, 李晓清, 刘立群, 等. 走滑构造体系盆地耦合与区带分析[J]. 现代地质, 2004, 18(2):139-150.
[10]	WILCOX E, HARDING T P. Basic wrench tectonics[J]. AAPG Bulletin, 1973, 57(1):74-96.
[11]	云露. 顺北东部北东向走滑断裂体系控储控藏作用与突破意义[J]. 中国石油勘探, 2021, 26(3): 41-52. DOI
[12]	杨海军, 邓兴梁, 张银涛, 等. 塔里木盆地满深1井奥陶系超深断控碳酸盐岩油气藏勘探重大发现及意义[J]. 中国石油勘探, 2020, 25(3): 13-23. DOI
[13]	汪如军, 王轩, 邓兴梁, 等. 走滑断裂对碳酸盐岩储层和油气藏的控制作用——以塔里木盆地北部坳陷为例[J]. 天然气工业, 2021, 41(3): 10-20.
[14]	丁志文, 汪如军, 陈方方, 等. 断溶体油气藏成因、成藏及油气富集规律——以塔里木盆地哈拉哈塘油田塔河南岸地区奥陶系为例[J]. 石油勘探与开发, 2020, 47(2): 286-296. DOI
[15]	马庆佑, 曹自成, 蒋华山, 等. 塔河—顺北地区走滑断裂带的通源性及其与油气富集的关系[J]. 海相油气地质, 2020, 25(4): 327-334.
[16]	马德波, 邬光辉, 朱永峰, 等. 塔里木盆地深层走滑断层分段特征及对油气富集的控制:以塔北地区哈拉哈塘油田奥陶系走滑断层为例[J]. 地学前缘, 2019, 26(1): 225-237. DOI
[17]	郑晓丽, 安海亭, 王祖君, 等. 塔北哈拉哈塘地区走滑断裂分段特征及其与油气成藏的关系[J]. 浙江大学学报(理学版), 2018, 45(2): 219-225.
[18]	张银涛, 邓兴梁, 邬光辉, 等. 塔里木盆地哈拉哈塘地区走滑断裂带油气分布与油藏模式[J]. 地质科学, 2020, 55(2): 382-391.
[19]	张银涛, 孙冲, 王轩, 等. 哈拉哈塘油田走滑断裂带控储成藏规律初探[J]. 西南石油大学学报(自然科学版), 2020, 42(1): 10-18.
[20]	邬光辉, 马兵山, 韩剑发, 等. 塔里木克拉通盆地中部走滑断裂形成与发育机制[J]. 石油勘探与开发, 2021, 48(3): 510-520. DOI
[21]	黄少英, 宋兴国, 罗彩明, 等. 塔北隆起X型走滑断裂成因机制的新解释[J]. 现代地质, 2021, 35(6): 1797-1808, 1829.
[22]	马德波, 陶小晚, 邢翔, 等. 塔里木盆地哈拉哈塘地区构造演化及对油气藏的控制[M]//中国地质学会2015学术年会论文摘要汇编(中册), 2015: 397-400.
[23]	何登发, 周新源, 杨海军, 等. 塔里木盆地克拉通内古隆起的成因机制与构造类型[J]. 地学前缘, 2008, 15(2): 207-221.
[24]	贾承造, 马德波, 袁敬一, 等. 塔里木盆地走滑断裂构造特征、形成演化与成因机制[J]. 天然气工业, 2021, 41(8): 81-91.
[25]	能源, 邬光辉, 黄少英, 等. 再论塔里木盆地古隆起的形成期与主控因素[J]. 天然气工业, 2016, 36(4): 27-34.
[26]	田安琦, 陈石, 余一欣, 等. 准噶尔盆地莫索湾凸起西缘走滑断裂分层变形特征及形成机理[J]. 现代地质, 2023, 37(2): 296-306.
[27]	李艳友, 漆家福, 周赏. 走滑构造差异变形特征及其主控因素分析——基于砂箱模拟实验[J]. 石油实验地质, 2017, 39(5): 711-715.
[28]	韩俊, 况安鹏, 能源, 等. 顺北5号走滑断裂带纵向分层结构及其油气地质意义[J]. 新疆石油地质, 2021, 42(2): 152-160.
[29]	能源, 李勇, 谢会文, 等. 库车前陆盆地盐下冲断带构造变换特征[J]. 新疆石油地质, 2019, 40(1): 54-60.
[30]	彭梓俊, 冯磊, 罗彩明, 等. 塔中隆起走滑断裂分层变形机制研究的物理模拟实验[J]. 现代地质, 2022, 36(4): 1022-1034.
[31]	能源, 杨海军, 邓兴梁. 塔中古隆起碳酸盐岩断裂破碎带构造样式及其石油地质意义[J]. 石油勘探与开发, 2018, 45(1): 40-50, 127. DOI
[32]	况安鹏, 余一欣, 朱秀香, 等. 塔里木盆地顺北地区11号走滑断裂带变形及其活动特征[J]. 现代地质, 2021, 35(6): 1809-1817.
[33]	韩剑发, 苏洲, 陈利新, 等. 塔里木盆地台盆区走滑断裂控储控藏作用及勘探潜力[J]. 石油学报, 2019, 40(11): 1296-1310. DOI
[34]	张新超, 孙赞东, 赵俊省, 等. 塔中北斜坡走滑断裂断距对碳酸盐岩油气藏的影响[J]. 现代地质, 2014, 28(5): 1017-1022.
