塔河油田奥陶系岩溶塌陷体结构识别及成因分析

doi:10.19657/j.geoscience.1000-8527.2021.187

现代地质 ›› 2021, Vol. 35 ›› Issue (06): 1830-1843.DOI: 10.19657/j.geoscience.1000-8527.2021.187

塔河油田奥陶系岩溶塌陷体结构识别及成因分析

李新华¹^,²(), 康志宏³(), 刘洁¹^,², 杨德彬¹^,², 汪彦¹^,², 陈华鑫³, 贺煜³

1.中国石化缝洞型油藏提高采收率重点实验室,新疆乌鲁木齐 830011
2.中国石化西北油田分公司勘探开发研究院,新疆乌鲁木齐 830011
3.中国地质地质学(北京) 能源学院,北京 100083

收稿日期:2021-01-05 修回日期:2021-05-10 出版日期:2021-12-10 发布日期:2022-02-14
通讯作者: 康志宏
作者简介:康志宏,男,教授,1966年出生,石油工程专业,从事油气田开发地质工作。Email: kangzh98@cugb.edu.cn。
李新华,男,教授级高工,1968年出生,石油地质专业,从事油藏开发工作。Email: lixinhua.xbsj@sinopec.com。
基金资助:
国家科技重大专项(2016ZX05053);中国石化缝洞型油藏提高采收率重点实验室基金项目

Characteristics Identification and Formation of Ordovician Karst Collapse Reservoir Structure in Tahe Oilfield

LI Xinhua¹^,²(), KANG Zhihong³(), LIU Jie¹^,², YANG Debin¹^,², WANG Yan¹^,², CHEN Huaxin³, HE Yu³

1. SINOPEC Key Laboratory of Enhanced Oil Recovery for Fractured Vuggy Reservoirs,Urumqi,Xinjiang 830011,China
2. Research Institute of Northwest Petroleum Branch, SINOPEC, Urumqi, Xinjiang 830011, China
3. School of Energy Resources, China University of Geosciences, Beijing 100083,China

Received:2021-01-05 Revised:2021-05-10 Online:2021-12-10 Published:2022-02-14
Contact: KANG Zhihong

摘要/Abstract

摘要：

塔河油田奥陶系碳酸盐岩古溶洞塌陷是一种特殊的岩溶型储集体,塌陷作用导致早期洞穴的坍塌、围岩多类型的角砾岩化以及孔隙结构在一定范围上的改造等。通过钻井、岩心、常规测井、FMI 成像测井等技术手段来识别和再现了塌陷体裂纹角砾岩、镶嵌角砾岩、混杂角砾岩和溶洞及其沉积充填物等独特的响应特征。展示了岩溶塌陷体及其上覆地层地震同相轴“下凹”和伴随“串珠”状—杂乱反射的地震结构特征。依据塌陷几何结构的生长指数(EI)、垂向海拔变化(ΔZ)以及宽度(W)等参数定量评价,指出塌陷形成具有多期次性,在下巴楚泥岩段达到峰值。通过实例剖面分析,将塌陷体分为3种类型:(1)早期(表生岩溶期)溶蚀塌陷,常发育多层洞穴垮塌,塌陷带内角砾岩发育,构成了灰岩和混杂角砾与泥质支撑的混杂角砾复杂岩性组合,储集体上下整体连通,具有一定的储集性能;(2)中期(早石炭世)负载塌陷,属于埋藏后塌陷,储集体由缝隙、裂纹角砾岩、镶嵌杂乱角砾岩、富碎屑基质支撑的杂乱角砾岩和洞穴沉积的石英砂岩组成,存在未充填的残余洞穴储集空间;(3)晚期(海西晚期)断控塌陷,海西晚期构造导致的埋藏后的古溶洞塌陷,形成新的“缝隙、镶嵌角砾岩、杂乱角砾和原始溶洞”的塌陷结构,储集性能较好。原始洞穴层、塌陷时间和主控因素三者的相互组合导致了古洞穴塌陷的复杂储集体结构。分析认为负载塌陷和断控塌陷发育有效的储集空间,可作为油气开发有利的潜力目标区。

关键词: 岩溶, 塌陷, 储集体, 奥陶系, 塔河油田, 塔里木盆地

Abstract:

The Ordovician carbonate paleokarst cave collapse in the Tahe oilfield is a special karst-type reservoir, and gave rise to the collapse of early caves, many types of wallrock brecciation, as well as certain transformation of pore structure. In this paper, the unique response characteristics of crackle breccia, mosaic breccia, mixed breccia, karst caves and their sediment fillings have been identified by drilling, coring, 3-D seismic data, conventional logging, and FMI image logging. The seismic configuration characteristics of karst collapse and overlying strata are presented, which consist of a downward-concave seismic event and “string” and chaotic seismic reflection. Collapse geometric parameters, such as the expansion index (EI), vertical relief (ΔZ), and the width (W) are used to quantitatively assess the paleokarst collapse. The results indicate that the collapse formation was multi-stage and reached a peak in the Xiabachu mudstone interval. The collapse can be divided into three types through profile analysis: (1)early epidiagenetic-stage karst collapse, which usually develops multilayer cave collapse. Breccias were developed in the collapse zone, forming a complex mixed breccia lithological assemblage supported by limestone matrix, mixed breccia and mud. The reservoir is connected integrally, which has certain storage capacity; (2)the middle-stage (Early Carboniferous) load collapse can be attributed to post-burial collapse, which is composed of cracks, crackle breccia, mosaic chaotic breccia, clastic matrix-supported chaotic breccia and cave-deposited quartz sandstone. There are some unfilled residual caves reservoirs; (3)Late Hercynian fault-controlled collapse, which was formed by coeval tectonic movement and gave rise to a new collapse structure comprising cracks, mosaic breccia, chaotic breccia and filled caves, with better reservoir property. The combination of original cave layers, collapse time and main control factors may have results in the complex reservoir structure of paleokarst cave collapse. It is considered that load collapse and fault-controlled collapse have developed effective reservoirs, which represent favorable targets for oil and gas development.

Key words: karst, collapse, reservoir, Ordovician, Tahe oilfield, Tarim basin

中图分类号:

TE122.2

李新华, 康志宏, 刘洁, 杨德彬, 汪彦, 陈华鑫, 贺煜. 塔河油田奥陶系岩溶塌陷体结构识别及成因分析[J]. 现代地质, 2021, 35(06): 1830-1843.

LI Xinhua, KANG Zhihong, LIU Jie, YANG Debin, WANG Yan, CHEN Huaxin, HE Yu. Characteristics Identification and Formation of Ordovician Karst Collapse Reservoir Structure in Tahe Oilfield[J]. Geoscience, 2021, 35(06): 1830-1843.

图/表 10

图1 岩溶角砾和洞穴沉积物类型的三端分类图(Loucks R G,1999)

Fig.1 Ternary classification diagram of karst breccia and cave deposits(Loucks R G,1999)

图2 古洞穴塌陷形成的角砾岩岩心照片 (a)和(b)为细-粗砾-泥质等杂乱角砾岩,泥质成分较多,基质和填隙物均为泥岩;(c)左侧为灰岩角砾,基质为泥岩,右侧为灰岩,之间为灰岩与垮塌角砾的界限;(d)、 (e)和(f)为裂纹角砾岩,主体以灰岩为主,裂隙被泥质充填,角砾呈棱角状;(g)杂乱角砾岩,角砾分选差,大小混杂;(h)以裂纹角砾岩、灰岩为主,裂隙被泥质充填;(i)—(k)为基质支撑的杂乱角砾岩,角砾分选差,泥质成分较多

Fig.2 Core photos of breccias from the paleocave collapse

图3 TK604井古洞穴塌陷FMI成像测井响应特征图版 (a) 5 551~5 556 m,杂乱角砾岩,强烈的旋转和位移为特征,角砾大小混杂,有基质为砂泥碎屑,基质支撑不规则的灰岩角砾; (b)5 566~5 571 m,裂纹角砾岩,不规则的裂缝极为发育,岩石中轻微张开的裂缝分开了灰岩角砾,单个角砾形态受控于裂缝分布;(c) 5 596~5 601 m,岩溶洞穴内部的杂乱角砾岩和沉积充填物,或溶洞内杂乱角砾岩;(d) 5 629~5 634 m,裂纹角砾岩与镶嵌角砾岩的组合关系,其灰岩角砾之间的裂缝位移和旋转增大;(e) 5 647~5 652 m,裂纹角砾岩-镶嵌角砾岩-小型溶洞的组合关系

Fig.3 FMI imaging logging response characteristics of paleocave collapse in well TK604

图4 TK604井岩溶塌陷体常规测井响应综合柱状图

Fig.4 Conventional well logs of the karst collapse interval in well TK604

图5 岩溶塌陷地震反射特征剖面图黄色层位为奥陶系碳酸盐岩顶部地质界面 T 7 4反射界面;其反射界面上部为石炭系下统巴楚组,厚度为50~60 m,该组下部为泥岩,是长期岩溶作用后的盆地范围内广泛沉积层,具有填平补齐的特点;巴楚组上部为“双峰灰岩”,即两套灰岩夹一层泥岩。塌陷体 T 7 4反射界面及巴楚组明显下凹,(a)、 (c)、 (f)巴楚组较两侧地层有加厚趋势,说明塌陷形成早,为多期岩溶的后表生岩溶塌陷,塌陷体两侧存在串珠反射;(d)下凹地层波及至巴楚组以上的卡拉沙依组,说明塌陷变形时间较晚,为卡拉沙依组沉积后,地层负载作用,早期洞穴形成塌陷作用,塌陷体中部和两侧为串珠反射;(b)、(e)由于后期断裂作用,断层形成时间较晚,断开层位较新

Fig.5 Seismic reflection characteristics of karst collapse

图6 塌陷体结构测量参数简图(Angela,2007) ΔZ.垂向海拔变化;EI.生长(扩张)指数=b/a;Wsh.外部宽度,凹陷上部地层拐点向外延伸至近乎水平时的宽度;Ws.凹陷内部宽度,凹陷上部地层拐点间的水平宽度

Fig. 6 Schematic diagram for the measured parameters of collapse structure (Angela, 2007)

表1 塌陷结构定量分析数据统计表

Table 1 Quantitative analysis data of collapse structure

塌陷	层位	EI	ΔZ/m	W_sh/m	W_s/m	(W_s+W_sh)/m
sag1	奥陶系顶面( $T 7 4$ )	0.85	30.12	340.59	543.75	884.34
	巴楚组下泥岩段	1.48	47.37	407.66	470.62	878.28
	巴楚组生屑灰岩段	1.09	23.84	451.28	443.98	895.26
	巴楚组泥岩段
	巴楚组标准灰岩段	1.08	22.15	576.43	451.67	1 028.1
	卡拉沙依组上泥岩段	0.86	22.38	598.63	422.53	1 021.16
	卡拉沙依组砂泥岩段	1.37	9.69	873.54	241.32	1 114.86
sag 2	奥陶系顶面( $T 7 4$ )	1.08	25.53	346.72	648.67	995.39
	巴楚组下泥岩段	2.52	29.87	369.17	568.36	937.53
	巴楚组生屑灰岩段	1.35	17.46	396.45	541.57	938.02
	巴楚组泥岩段
	巴楚组标准灰岩段	1.21	15.72	413.65	597.39	1 011.04
	卡拉沙依组上泥岩段	1.04	13.24	531.77	498.43	1 030.2
	卡拉沙依组砂泥岩段	1.26	6.25	709.13	349.22	1 058.35
sag3	奥陶系顶面( $T 7 4$ )	1.03	22.74	289.43	585.16	874.59
	巴楚组下泥岩段	1.50	41.93	380.24	557.26	937.5
	巴楚组生屑灰岩段	1.02	13.642	424.68	530.18	954.86
	巴楚组泥岩段
	巴楚组标准灰岩段	1.16	13.48	421.14	500.94	922.08
	卡拉沙依组上泥岩段	1.00	10.58	477.13	468.73	945.86
	卡拉沙依组砂泥岩段	1.10	10.69	779.43	272.43	1 051.86
sag4	奥陶系顶面( $T 7 4$ )	1.49	32.46	362.47	626.28	988.75
	巴楚组下泥岩段	1.42	36.28	390.56	579.16	969.72
	巴楚组生屑灰岩段	1.15	22.64	439.71	559.47	999.18
	巴楚组泥岩段
	巴楚组标准灰岩段	1.03	16.25	450.93	524.65	975.58
	卡拉沙依组上泥岩段	0.93	16.69	488.45	527.34	1 015.79
	卡拉沙依组砂泥岩段	1.14	8.12	658.79	334.91	993.7
sag5	奥陶系顶面( $T 7 4$ )	1.20	21.92	378.25	550.83	929.08
	巴楚组下泥岩段	1.23	33.75	381.48	521.49	902.97
	巴楚组生屑灰岩段	1.09	18.71	412.13	480.13	892.26
	巴楚组泥岩段	1.09	19.01	438.94	414.92	853.86
	巴楚组标准灰岩段	1.14	18.75	528.31	462.17	990.48
	卡拉沙依组上泥岩段	0.80	17.74	572.73	445.60	1 018.33
	卡拉沙依组砂泥岩段
sag6	奥陶系顶面( $T 7 4$ )	1.08	28.79	380.14	972.93	1 353.07
	巴楚组下泥岩段	1.77	32.34	448.57	500.76	949.33
	巴楚组生屑灰岩段	1.41	21.48	466.72	469.23	935.95
	巴楚组泥岩段	1.08	20.23	414.36	457.46	871.82
	巴楚组标准灰岩段	1.03	20.64	433.78	400.12	833.9
	卡拉沙依组上泥岩段	1.06	17.13	523.17	398.24	921.41
	卡拉沙依组砂泥岩段
sag7	奥陶系顶面( $T 7 4$ )
	巴楚组下泥岩段	1.80	53.72	432.85	431.53	864.38
	巴楚组生屑灰岩段	1.16	20.03	479.33	362.95	842.28
	巴楚组泥岩段	1.16	18.13	487.65	359.14	846.79
	巴楚组标准灰岩段	1.07	17.98	474.26	332.78	807.04
	卡拉沙依组上泥岩段	0.98	21.05	546.58	346.13	892.71
	卡拉沙依组砂泥岩段	1.04	6.25	751.67	215.76	967.43

表1 塌陷结构定量分析数据统计表

Table 1 Quantitative analysis data of collapse structure

塌陷	层位	EI	ΔZ/m	W_sh/m	W_s/m	(W_s+W_sh)/m
sag1	奥陶系顶面( $T 7 4$ )	0.85	30.12	340.59	543.75	884.34
	巴楚组下泥岩段	1.48	47.37	407.66	470.62	878.28
	巴楚组生屑灰岩段	1.09	23.84	451.28	443.98	895.26
	巴楚组泥岩段
	巴楚组标准灰岩段	1.08	22.15	576.43	451.67	1 028.1
	卡拉沙依组上泥岩段	0.86	22.38	598.63	422.53	1 021.16
	卡拉沙依组砂泥岩段	1.37	9.69	873.54	241.32	1 114.86
sag 2	奥陶系顶面( $T 7 4$ )	1.08	25.53	346.72	648.67	995.39
	巴楚组下泥岩段	2.52	29.87	369.17	568.36	937.53
	巴楚组生屑灰岩段	1.35	17.46	396.45	541.57	938.02
	巴楚组泥岩段
	巴楚组标准灰岩段	1.21	15.72	413.65	597.39	1 011.04
	卡拉沙依组上泥岩段	1.04	13.24	531.77	498.43	1 030.2
	卡拉沙依组砂泥岩段	1.26	6.25	709.13	349.22	1 058.35
sag3	奥陶系顶面( $T 7 4$ )	1.03	22.74	289.43	585.16	874.59
	巴楚组下泥岩段	1.50	41.93	380.24	557.26	937.5
	巴楚组生屑灰岩段	1.02	13.642	424.68	530.18	954.86
	巴楚组泥岩段
	巴楚组标准灰岩段	1.16	13.48	421.14	500.94	922.08
	卡拉沙依组上泥岩段	1.00	10.58	477.13	468.73	945.86
	卡拉沙依组砂泥岩段	1.10	10.69	779.43	272.43	1 051.86
sag4	奥陶系顶面( $T 7 4$ )	1.49	32.46	362.47	626.28	988.75
	巴楚组下泥岩段	1.42	36.28	390.56	579.16	969.72
	巴楚组生屑灰岩段	1.15	22.64	439.71	559.47	999.18
	巴楚组泥岩段
	巴楚组标准灰岩段	1.03	16.25	450.93	524.65	975.58
	卡拉沙依组上泥岩段	0.93	16.69	488.45	527.34	1 015.79
	卡拉沙依组砂泥岩段	1.14	8.12	658.79	334.91	993.7
sag5	奥陶系顶面( $T 7 4$ )	1.20	21.92	378.25	550.83	929.08
	巴楚组下泥岩段	1.23	33.75	381.48	521.49	902.97
	巴楚组生屑灰岩段	1.09	18.71	412.13	480.13	892.26
	巴楚组泥岩段	1.09	19.01	438.94	414.92	853.86
	巴楚组标准灰岩段	1.14	18.75	528.31	462.17	990.48
	卡拉沙依组上泥岩段	0.80	17.74	572.73	445.60	1 018.33
	卡拉沙依组砂泥岩段
sag6	奥陶系顶面( $T 7 4$ )	1.08	28.79	380.14	972.93	1 353.07
	巴楚组下泥岩段	1.77	32.34	448.57	500.76	949.33
	巴楚组生屑灰岩段	1.41	21.48	466.72	469.23	935.95
	巴楚组泥岩段	1.08	20.23	414.36	457.46	871.82
	巴楚组标准灰岩段	1.03	20.64	433.78	400.12	833.9
	卡拉沙依组上泥岩段	1.06	17.13	523.17	398.24	921.41
	卡拉沙依组砂泥岩段
sag7	奥陶系顶面( $T 7 4$ )
	巴楚组下泥岩段	1.80	53.72	432.85	431.53	864.38
	巴楚组生屑灰岩段	1.16	20.03	479.33	362.95	842.28
	巴楚组泥岩段	1.16	18.13	487.65	359.14	846.79
	巴楚组标准灰岩段	1.07	17.98	474.26	332.78	807.04
	卡拉沙依组上泥岩段	0.98	21.05	546.58	346.13	892.71
	卡拉沙依组砂泥岩段	1.04	6.25	751.67	215.76	967.43

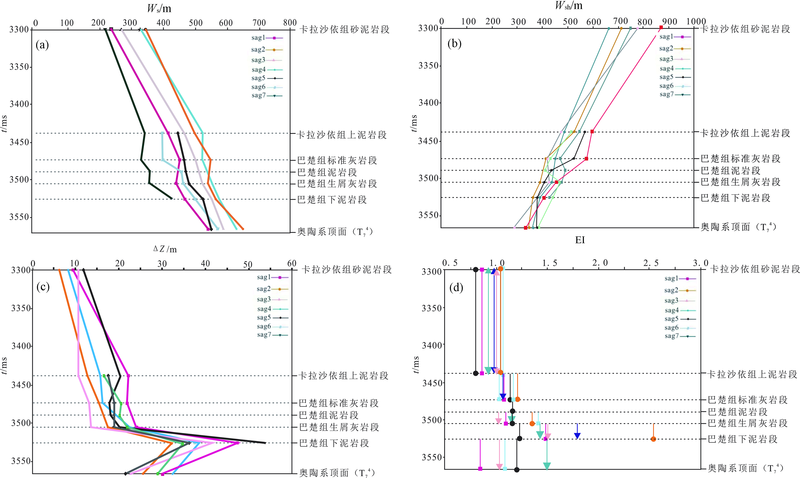

图7 塔河典型塌陷体结构测量参数与深度交会图

Fig.7 Cross plot of measured parameters with depth of typical karst collapse in Tahe oilfield

图8 塔河TK734-T615-TK730-TK632-TK602井塌陷体结构连井地质剖面图

Fig.8 Geologic section of collapse structure connecting wells TK734-T615-TK730-TK632-TK602 in Tahe oilfield

图9 岩溶塌陷类型及结构模式图 (a)模式1溶蚀塌陷;(b)模式2负载塌陷;(c)模式3 断控塌陷;地层符号:O1下奥陶统碳酸盐岩,C1b1下石炭统巴楚组泥岩段,C1b2下石炭统巴楚组双峰灰岩段,C1k1下石炭统卡拉沙依砂泥岩段

Fig.9 Karst collapse type and structure model diagram in Tahe oilfield
