塔里木盆地富满油田FⅠ19断裂发育特征及演化模式

doi:10.19657/j.geoscience.1000-8527.2022.058

现代地质 ›› 2023, Vol. 37 ›› Issue (02): 283-295.DOI: 10.19657/j.geoscience.1000-8527.2022.058

塔里木盆地富满油田F_Ⅰ19断裂发育特征及演化模式

张银涛¹(), 陈石²^,³(), 刘强¹, 冯光⁴, 谢舟¹, 梁鑫鑫²^,³, 李婷¹, 宋兴国²^,³, 康鹏飞¹, 彭梓俊¹

1.中国石油塔里木油田分公司勘探开发研究院,新疆库尔勒 841000
2.中国石油大学(北京) 油气资源与探测国家重点实验室,北京 102249
3.中国石油大学(北京) 地球科学学院,北京 102249
4.中国石油塔里木油田分公司塔中采油气管理区,新疆库尔勒 841000

收稿日期:2022-04-11 修回日期:2022-07-26 出版日期:2023-04-10 发布日期:2023-05-23
通讯作者: 陈石
作者简介:陈石,男,副教授,1986年出生,构造地质学专业,主要从事含油气盆地构造分析研究。Email: chenshi4714@163.com。
张银涛,男,高级工程师,1985年出生,构造地质学专业,主要从事塔里木盆地石油地质研究。Email: zhyt-tlm@petrochina.com.cn。
基金资助:
国家自然科学基金企业创新发展联合基金项目(U21B2062)

Development Characteristics and Evolution Model of F_Ⅰ19 Fault in Fuman Oilfield, Tarim Basin

ZHANG Yintao¹(), CHEN Shi²^,³(), LIU Qiang¹, FENG Guang⁴, XIE Zhou¹, LIANG Xinxin²^,³, LI Ting¹, SONG Xingguo²^,³, KANG Pengfei¹, PENG Zijun¹

1. Research Institute of Petroleum Exploration and Development, PetroChina Tarim Oilfield Company, Korla,Xinjiang 841000, China
2. State Key Laboratory of Petroleum Resources and Prospecting, China University of Petroleum (Beijing), Beijing 102249, China
3. Basin and Reservoir Research Center, China University of Petroleum (Beijing), Beijing 102249, China
4. Tazhong Oil and Gas Production Management Area, PetroChina Tarim Oilfield Company, Korla,Xinjiang 841000, China

Received:2022-04-11 Revised:2022-07-26 Online:2023-04-10 Published:2023-05-23
Contact: CHEN Shi

摘要/Abstract

摘要：

富满油田目前是塔里木盆地断控缝洞型储层油气开发热点区块,F_Ⅰ19断裂带属于目前重点增储上产区,但断裂发育特征及形成机制尚不明确。利用相干、最大似然及储层振幅变化率等多种地震属性,对新采集处理的三维地震进行精密解释,厘定断裂平剖发育特征,表征断裂空间展布结构;基于地层垂向升降幅度及断裂破碎带宽度,反映断裂活动强度;结合断裂变形特征与周缘造山带活动规律,分析了断裂演化期次并建立了断裂发育模型;叠加储层发育特征与断裂展布规律,初步分析了断裂对储层的控制作用。研究结果表明,断裂具有显著平面分段特征,依据走向变化由北往南可大致划分为3段,北段、中段和南段;垂向上依据断裂变形特征,由下往上,可划分为下构造层(T∈₃以下)、中构造层(T∈₃—TO₃t)以及上构造层(TO₃t以上)。断裂的形成与演化具有多期性, F_Ⅰ19断裂的演化过程可大致划分为三个阶段:加里东早期(中晚寒武世末)、加里东中期(奥陶纪)及加里东晚期(志留纪),且在该区域的主要活动阶段为加里东中期,具有多幕性。储层平面上集中分布于走滑断裂破碎带内,沿F_Ⅰ19断裂走向储层发育强度存在显著差异,整体上由南往北逐渐减弱,与断裂活动强度相关。受加里东中期断裂发生多幕活动影响,奥陶系碳酸盐储层分布具有垂向多层分布的特征。受塔北断裂体系与塔中断裂体系的共同影响,加里东早期研究区最大主应力由南往北发生逆时针偏转,逐渐由NNE向过渡至近南北向,发育了两组X型小角度相交断裂,并奠定了研究区内F_Ⅰ19断裂展布形态。

关键词: 塔里木盆地, 富满油田, F_Ⅰ19断裂, 多期演化, 成因机制

Abstract:

At present, the Fuman oilfield is a hot area for oil and gas development of fault-controlled fracture-cave reservoirs in the Tarim basin. F_Ⅰ19 fault zone belongs to a current key reservoir-increasing area, but the development characteristics and formation mechanism of the faults are unclear. By using various seismic attributes, such as coherence, maximum likelihood and reservoir amplitude change rate, the newly acquired and processed three-dimensional seismic data are accurately interpreted, the development characteristics of fault profile are determined, and the spatial fault structural distribution is characterized. Based on the vertical stratigraphic displacement and the fault zone width, the fault activity intensity is inferred. Combined with the characteristics of fault deformation and the activity patterns of the peripheral orogenic belts, the fault evolution stages are analyzed and the fault development model is established. Superimposing the reservoir development characteristics and the fault distribution patterns, the fault controlling effect on the reservoir is preliminarily analyzed. The study shows that the fault has remarkable plane segmentation characteristics, which can be roughly divided into three segments (north, middle, and south) according to strike variation, and into the lower structural layer (below T∈₃), the middle structural layer (T∈₃-TO₃t) and the upper structural layer (above TO₃t) according to the fault deformation characteristics. The fault formation and evolution are multistage, and the F_Ⅰ19 fault evolution comprises roughly of three stages: Early Caledonian (late Middle Cambrian), Middle Caledonian (Ordovician) and Late Caledonian (Silurian), among which the Middle Caledonian stage is the most active stage. The reservoir plane is mainly distributed in the strike-slip fault zone, with major differences in the reservoir development strength along the F_Ⅰ19 fault strike. It weakens gradually from south to north, which is related to the faulting intensity. Affected by the multistage Middle Caledonian faulting, the Ordovician carbonate reservoir distribution is featured by vertical multi-layer distribution. Under the joint influence of Tabei and Tazhong fault systems, the local maximum principal stress in the Early Caledonian may have deflected counterclockwise from south to north, and gradually transferred from NNE to near NS. Two groups of X-type small-angle intersecting faults were developed, which established the local distribution pattern of F_Ⅰ19 fault.

Key words: Tarim basin, Fuman oilfield, F_Ⅰ19 fault, multistage evolution, formation mechanism

中图分类号:

P642
TE121.2

张银涛, 陈石, 刘强, 冯光, 谢舟, 梁鑫鑫, 李婷, 宋兴国, 康鹏飞, 彭梓俊. 塔里木盆地富满油田F_Ⅰ19断裂发育特征及演化模式[J]. 现代地质, 2023, 37(02): 283-295.

ZHANG Yintao, CHEN Shi, LIU Qiang, FENG Guang, XIE Zhou, LIANG Xinxin, LI Ting, SONG Xingguo, KANG Pengfei, PENG Zijun. Development Characteristics and Evolution Model of F_Ⅰ19 Fault in Fuman Oilfield, Tarim Basin[J]. Geoscience, 2023, 37(02): 283-295.

图/表 10

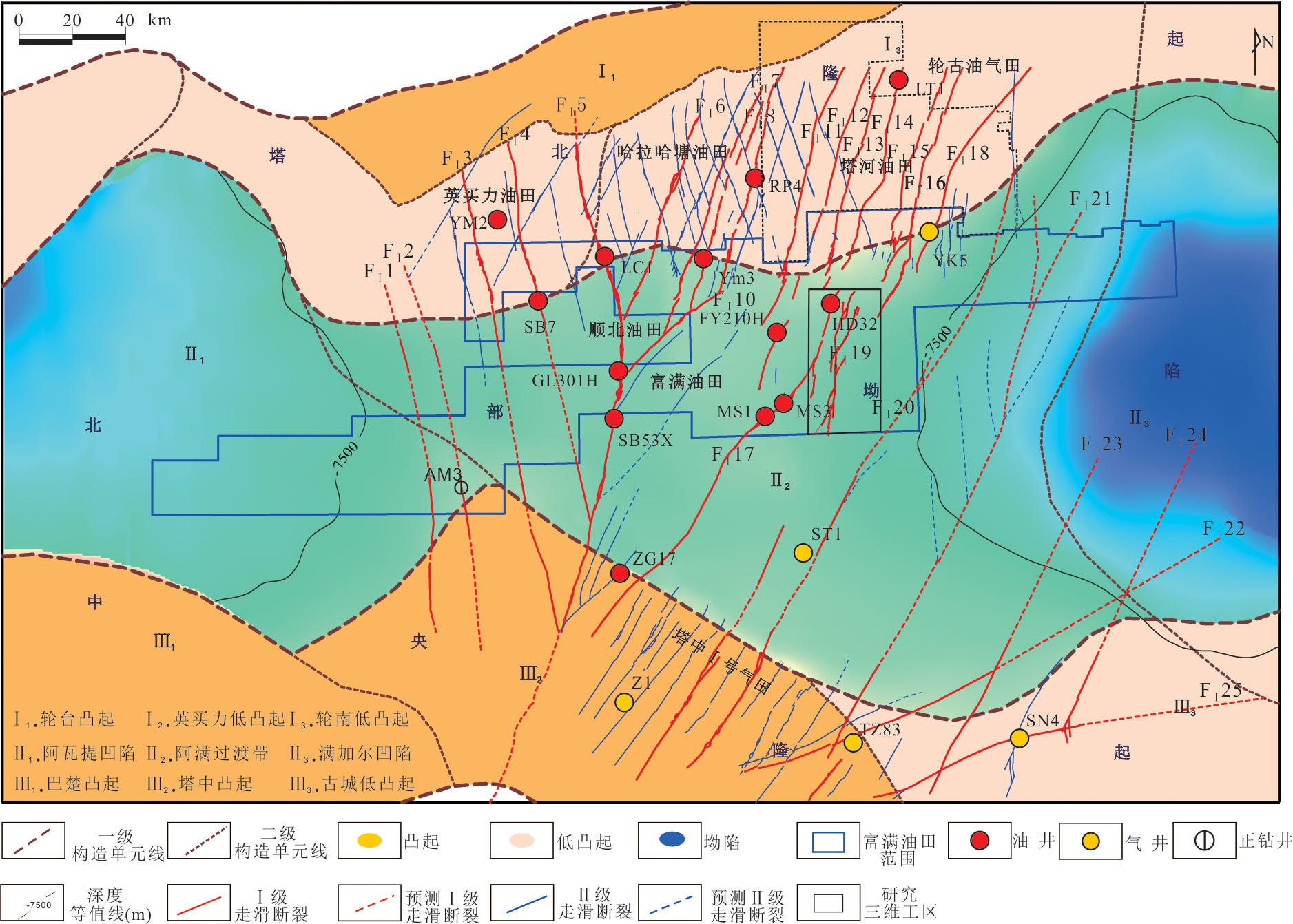

图1 富满油田区域构造位置及邻区下古生界主要断裂分布(据文献[1]修改)

Fig.1 Regional structural location of the Fuman oilfield and adjacent area, showing the distribution of major Lower Paleozoic faults (modified from ref.[1])

图2 富满油田下古生界碳酸盐岩地层特征(据文献[1]修改)

Fig.2 Stratigraphic characteristics of the Lower Paleozoic carbonates in the Fuman oilfield (modified from ref.[1])

图3 塔里木盆地富满油田FⅠ19断裂平面特征图 (a)上寒武统底面相干;(b)奥陶系一间房组顶面相干;(c)志留系底面相干;(d)上寒武统底面断裂展布特征;(e)奥陶系一间房组顶面断裂展布特征;(f)志留系底面断裂展布特征

Fig.3 Plane characteristic maps of FⅠ19 fault in the Fuman oilfield, Tarim basin

图4 塔里木盆地富满油田FⅠ19断裂分层发育典型剖面(剖面位置见图3)

Fig.4 Typical seismic profiles of FⅠ19 fault in the Fuman oilfield, Tarim basin (seeing Fig.3 for the profile location)

图5 塔里木盆地富满油田FⅠ19断裂带一间房组顶面(TO3t)活动性特征

Fig.5 Activity intensity characteristics of TO3t on the top of Yijianfang Formation in the Fuman oilfield, Tarim basin

图6 走滑断裂控储模式

Fig.6 Reservoir characteristics of Yijianfang Formation in FⅠ19 fault zone in the Fuman oilfield, Tarim basin

图7 塔里木盆地富满油田FⅠ19断裂带一间房组顶面储层特征 (a)一间房组顶面储层振幅变化率;(b) 一间房组顶面断裂展布特征;(c) (d) 储层垂向发育特征

Fig.7 Reservoir characteristics of Yijianfang Formation in FⅠ19 fault zone of Fuman oilfield, Tarim basin

图8 走滑断裂形成机制模型(a)(据文献[32-33]修改)与FⅠ19断裂上寒武统底面(T∈3)相干(b)

Fig.8 Schematic model for the strike-slip fault formation mechanism (a) (modified from refs.[32-33]) and coherence map for the base of upper Cambrian strata (T ∈3) (b)

图9 塔里木盆地富满油田FⅠ19断裂及邻区盐层厚度图

Fig.9 Salt layer thickness map of FⅠ19 fault and its adjacent area in the Fuman oilfield, Tarim basin

图10 塔里木盆地富满油田FⅠ19断裂多期发育模式

Fig.10 Multistage development models of FⅠ19 fault in the Fuman oilfield, Tarim basin

参考文献 42

[1]	田军, 杨海军, 朱永峰, 等. 塔里木盆地富满油田成藏地质条件及勘探开发关键技术[J]. 石油学报, 2021, 42(8): 971-985. DOI
[2]	杨率, 邬光辉, 朱永峰, 等. 塔里木盆地北部地区超深断控油藏关键成藏期[J]. 石油勘探与开发, 2022, 49(2): 1-13.
[3]	焦方正. 塔里木盆地顺北特深碳酸盐岩断溶体油气藏发现意义与前景[J]. 石油与天然气地质, 2018, 39(2): 207-216.
[4]	漆立新. 塔里木盆地顺北超深断溶体油藏特征与启示[J]. 中国石油勘探, 2020, 25(1): 102-111. DOI
[5]	程洪, 张杰, 张文彪. 断溶体储层类型识别、预测及发育模式探讨——以塔里木盆地塔河十区TH10421单元为例[J]. 石油与天然气地质, 2020, 41(5): 996-1003.
[6]	黄诚, 云露, 曹自成, 等. 塔里木盆地顺北地区中—下奥陶统“断控”缝洞系统划分与形成机制[J]. 石油与天然气地质, 2022, 43(1): 54-68.
[7]	邓兴梁, 闫婷, 张银涛, 等. 走滑断裂断控碳酸盐岩油气藏的特征与井位部署思路——以塔里木盆地为例[J]. 天然气工业, 2021, 41(3): 21-29.
[8]	罗彩明, 梁鑫鑫, 黄少英, 等. 塔里木盆地塔中隆起走滑断裂的三层结构模型及其形成机制[J]. 石油与天然气地质, 2022, 43(1): 118-131.
[9]	况安鹏, 余一欣, 朱秀香, 等. 塔里木盆地顺北地区11号走滑断裂带变形及其活动特征[J]. 现代地质, 2021, 35(6): 1809-1817.
[10]	彭梓俊, 冯磊, 罗彩明, 等. 塔中隆起走滑断裂分层变形机制研究的物理模拟实验[J]. 现代地质, 2022, 36(4): 1022-1034.
[11]	杨海军, 邬光辉, 韩剑发, 等. 塔里木克拉通内盆地走滑断层构造解析[J]. 地质科学, 2020, 55(1): 1-16.
[12]	韩晓影. 塔里木盆地塔中北坡走滑断层形成与演化研究[D]. 北京: 中国石油大学(北京), 2018.
[13]	HAN X, TANG L, DENG S, et al. Spatial characteristics and controlling factors of the strike-slip fault zones in the Northern slope of Tazhong uplift, Tarim Basin: Insight from 3D seismic data[J]. Acta Geologica Sinica, 2020, 94(2): 516-529. DOI URL
[14]	HAN X, DENG S, TANG L, et al. Geometry, kinematics and displacement characteristics of strike-slip faults in the northern slope of Tazhong uplift in Tarim Basin: A study based on 3D seismic data[J]. Marine and Petroleum Geology, 2017, 88: 410-427. DOI URL
[15]	邓尚, 李慧莉, 韩俊, 等. 塔里木盆地顺北5号走滑断裂中段活动特征及其地质意义[J]. 石油与天然气地质, 2019, 40(5): 990-998.
[16]	韩剑发, 苏洲, 陈利新, 等. 塔里木盆地台盆区走滑断裂控储控藏作用及勘探潜力[J]. 石油学报, 2019, 4 (11): 1296-1310.
[17]	刘雨晴, 邓尚. 板内中小滑移距走滑断裂发育演化特征精细解析——以塔里木盆地顺北4号走滑断裂为例[J]. 中国矿业大学学报, 2022, 51(1): 1-13.
[18]	江同文, 昌伦杰, 邓兴梁, 等. 断控碳酸盐岩油气藏开发地质认识与评价技术——以塔里木盆地为例[J]. 天然气工业, 2021, 41(3): 1-9.
[19]	邓尚, 李慧莉, 张仲培, 等. 塔里木盆地顺北及邻区主干走滑断裂带差异活动特征及其与油气富集的关系[J]. 石油与天然气地质, 2018, 39(5): 878-888.
[20]	何登发, 贾承造, 德生, 等. 塔里木多旋回叠合盆地的形成与演化[J]. 石油与天然气地质, 2005, 26(1): 64-77.
[21]	贾承造. 塔里木盆地构造特征与油气聚集规律[J]. 新疆石油地质, 1999, 20(3): 3-9.
[22]	汤良杰. 塔里木盆地构造演化与构造样式[J]. 地球科学, 1994, 19(6): 742-754.
[23]	江同文, 韩剑发, 邬光辉, 等. 塔里木盆地塔中隆起断控复式油气聚集的差异性及主控因素[J]. 石油勘探与开发, 2020, 47(2): 213-224. DOI
[24]	张银涛, 邓兴梁, 邬光辉, 等. 塔里木盆地哈拉哈塘地区走滑断裂带油气分布与油藏模式[J]. 地质科学, 2020, 55(2): 382-391.
[25]	高华华, 何登发, 童晓光, 等. 塔里木盆地寒武纪构造-沉积环境与原型盆地演化[J]. 现代地质, 2017, 31(1): 102-118.
[26]	安海亭, 李海银, 王建忠, 等. 塔北地区构造和演化特征及其对油气成藏的控制[J]. 大地构造与成矿学, 2009, 33(1): 142-147.
[27]	邬光辉, 邓卫, 黄少英, 等. 塔里木盆地构造—古地理演化[J]. 地质科学, 2020, 55(2): 305-321.
[28]	余一欣, 张立伟, 朱秀香, 等. 塔里木盆地塘北断裂带分段变形及其活动特征[J]. 现代地质, 2020, 34(6): 1103-1109.
[29]	杜金虎, 周新源, 李启明, 等. 塔里木盆地碳酸盐岩大油气区特征与主控因素[J]. 石油勘探与开发, 2011, 38(6): 652-661.
[30]	邬光辉, 汪海, 陈志勇, 等. 塔里木盆地奥陶系碳酸盐岩复杂油气藏的特性[J]. 石油与天然气地质, 2010, 31(6): 763-769.
[31]	张艳萍, 吕修祥, 于红枫, 等. 塔中隆起两组走滑断裂对岩溶储层发育的控制机制[J]. 石油与天然气地质, 2016, 37(5): 663-673.
[32]	NAYLOR M A, MANDL G, SUPESTEIJN C. Fault geometries in basement-induced wrench faulting under different initial stress states[J]. Journal of Structural Geology, 1986, 8(7): 737-752. DOI URL
[33]	SYLVESTER A G, SMITH R R. Tectonic transpression and basement-controlled deformation in San Andreas Fault Zone, Salton Trough, California[J]. AAPG Bulletin, 1976, 60(12): 2089-2101.
[34]	马德波, 邬光辉, 朱永峰, 等. 塔里木盆地深层走滑断层分段特征及对油气富集的控制:以塔北地区哈拉哈塘油田奥陶系走滑断层为例[J]. 地学前缘, 2019, 26(1): 225-237. DOI
[35]	郑晓丽, 安海亭, 王祖君, 等. 塔北哈拉哈塘地区走滑断裂分段特征及其与油气成藏的关系[J]. 浙江大学学报(理学版), 2018, 45(2): 219-225.
[36]	黄少英, 宋兴国, 罗彩明, 等. 塔北隆起X型走滑断裂成因机制的新解释[J]. 现代地质, 2021, 35(6): 1797-1808.
[37]	李传新, 王晓丰, 李本亮. 塔里木盆地塔中低凸起古生代断裂构造样式与成因探讨[J]. 地质学报, 2010, 84(12): 1727-1734.
[38]	李本亮, 管树巍, 李传新, 等. 塔里木盆地塔中低凸起古构造演化与变形特征[J]. 地质论评, 2009, 55(4): 521-530.
[39]	李传新, 贾承造, 李本亮, 等. 塔里木盆地塔中低凸起北斜坡古生代断裂展布与构造演化[J]. 地质学报, 2009, 83(8): 1065-1073.
[40]	LI C, WANG X, LI B, et al. Paleozoic fault systems of the Tazhong Uplift, Tarim Basin, China[J]. Marine and Petroleum geology, 2013, 39(1): 48-58. DOI URL
[41]	贾承造. 塔里木盆地板块构造与大陆动力学[M]. 北京: 石油工业出版社, 2004.
[42]	许志琴, 李思田, 张建新, 等. 塔里木地块与古亚洲/特提斯构造体系的对接[J]. 岩石学报, 2011, 27(1): 1-22.
