南祁连盆地木里坳陷石炭系—侏罗系天然气水合物潜在气源岩地质特征

doi:10.19657/j.geoscience.1000-8527.2018.05.11

现代地质 ›› 2018, Vol. 32 ›› Issue (05): 985-994.DOI: 10.19657/j.geoscience.1000-8527.2018.05.11

南祁连盆地木里坳陷石炭系—侏罗系天然气水合物潜在气源岩地质特征

范东稳¹^,²(), 卢振权²(), 肖睿², 牛索安³, 祁拉加³, 魏毅³, 张永安³, 费德亮³, 党孝锋³

1.中国地质大学(北京) 能源学院,北京 100083
2.中国地质调查局油气资源调查中心,北京 100029
3.青海煤炭地质一0五勘探队,青海西宁 810007

收稿日期:2018-04-10 修回日期:2018-09-02 出版日期:2018-10-10 发布日期:2018-11-04
通讯作者: 卢振权,男,研究员,1972年出生,地球化学专业,从事天然气水合物地质地球化学勘查等研究。Email:luzhq@vip.sina.com。
作者简介:范东稳,男,博士研究生,1992年出生,矿产普查与勘探专业,从事天然气水合物地质地球化学勘查等研究。Email:458704798@qq.com。
基金资助:
中国地质调查局项目“祁连山冻土区天然气水合物调查”(DD20160223)

Geological Characteristics of Carboniferous-Jurassic Potential Source Rocks for Natural Gas Hydrates in Muli Depression, South Qilian Basin

FAN Dongwen¹^,²(), LU Zhenquan²(), XIAO Rui², NIU Suoan³, QI Lajia³, WEI Yi³, ZHANG Yong’an³, FEI Deliang³, DANG Xiaofeng³

1. School of Energy Resources, China University of Geosciences, Beijing 100083, China
2. Oil & Gas Survey, China Geological Survey, Beijing 100029, China
3. Qinghai No.105 Coal Geological Exploration Team, Xining, Qinghai 810007, China

Received:2018-04-10 Revised:2018-09-02 Online:2018-10-10 Published:2018-11-04

摘要/Abstract

摘要：

通过对南祁连盆地木里坳陷石炭系、二叠系、三叠系、侏罗系等4套层系5条剖面的野外测量及室内地质分析,明确了该区天然气水合物潜在气源岩的岩性特征、沉积相类型及沉积演化过程。石炭系—二叠系整体以出露中厚层砂岩夹薄层泥岩为主要特征,沉积浅海陆棚相、滨岸相和三角洲相,由于断层发育致使局部地层厚度减薄且泥质岩大部分缺失,可能难以成为天然气水合物潜在气源岩;上三叠统整体以发育中薄层泥岩与中薄至中厚层砂岩互层为主要特征,沉积相类型为潮坪相、湖泊相和河流相,泥岩累积厚度较大,是天然气水合物主要潜在气源岩;中侏罗统整体上以发育厚层泥岩、砂岩为主要特征,沉积相类型为辫状河相、三角洲相和湖泊相,是天然气水合物次要的潜在气源岩。研究结果为南祁连盆地木里坳陷天然气水合物气源岩研究提供了重要地质依据。

关键词: 南祁连盆地, 木里坳陷, 天然气水合物, 气源岩, 沉积相分析

Abstract:

Through field geological survey and lab-based analyses on the Carboniferous to Jurassic sedimentary sequences along five geological sections in the Muli depression of south Qilian basin, we clarify the regional lithological characteristics, sedimentary facies and sedimentary evolution. The Carboniferous-Permian sedimentation system is characterized by medium-thick sandstone with thin mudstone interbeds, and comprises shallow marine continental shelf, littoral and delta facies. The fault development likely reduced the partial strata thickness and the mudstone sequence is mostly lost, making it an unlikely potential source rock of gas hydrates. The Upper Triassic sedimentation system is characterized by the development of medium-thick sandstone with medium-thin mudstone interbeds, and comprises tidal flat, lacustrine and fluvial facies. The mudstone sequence is thick, making it the main potential source rock of gas hydrates. The Middle Jurassic sedimentation system is mainly characterized by thick mudstone with sandstone, and comprises braided river, delta and lacustrine facies, making it a potential source rock of gas hydrates. Our finding provides important implications on gas hydrate source rocks in the Muli depression.

Key words: south Qilian basin, Muli depression, gas hydrate, gas source rock, sedimentary facies analysis

中图分类号:

P618.13

范东稳, 卢振权, 肖睿, 牛索安, 祁拉加, 魏毅, 张永安, 费德亮, 党孝锋. 南祁连盆地木里坳陷石炭系—侏罗系天然气水合物潜在气源岩地质特征[J]. 现代地质, 2018, 32(05): 985-994.

FAN Dongwen, LU Zhenquan, XIAO Rui, NIU Suoan, QI Lajia, WEI Yi, ZHANG Yong’an, FEI Deliang, DANG Xiaofeng. Geological Characteristics of Carboniferous-Jurassic Potential Source Rocks for Natural Gas Hydrates in Muli Depression, South Qilian Basin[J]. Geoscience, 2018, 32(05): 985-994.

图/表 8

图1 研究区构造简图及剖面位置

Fig.1 Map showing the location of the study area and cross sections

图2 青海省海北州门源县多隆乡石炭系—二叠系剖面及位置(DL1)

Fig.2 Carboniferous-Permian section DL1 in Duolong,Menyuan County,Haibei, Qinghai

图3 青海省海北州门源县多隆乡二叠系剖面(DL2)及位置

Fig.3 Permian section DL2 in Menyuan County,Haibei, Qinghai

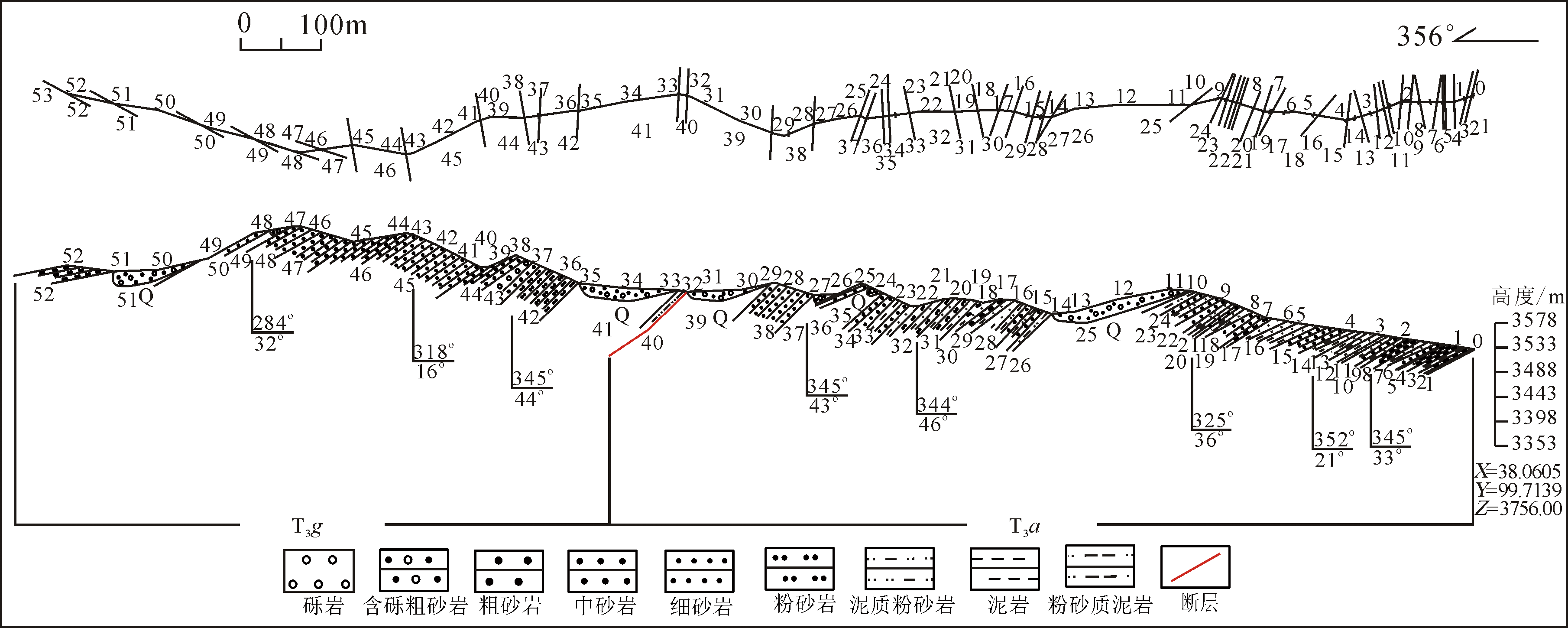

图4 青海省海北州刚察县江仓矿区上三叠统剖面(JC1)及位置

Fig.4 Upper Triassic section JC1 in Jiangcang Mining area, Gangcha County, Haibei, Qinghai

图5 青海省天峻县木里镇努日寺沟中—上侏罗统剖面(ML1)及位置

Fig.5 Middle-Upper Jurassic section ML1 in Muli town, Tianjun County, Qinghai

图6 青海省海北州刚察县柴达尔矿中—上侏罗统剖面(RS1)及位置

Fig.6 Middle-Upper Jurassic section RS1 in Chaidar mining area, Gangcha County, Haibei, Qinghai

图7 木里坳陷石炭系—侏罗系实测剖面柱状图

Fig.7 Histogram of the measured section of the Carboniferous-Jurassic in the Muli depression

表1 四套层系泥岩层厚度特征

Table 1 Thickness characteristics of the Carboniferous to Jurassic argillaceous sequences

层系	单层厚度最大值/m	单层厚度最小值/m	单层厚度平均值/m	累计厚度值/m
石炭系	0.18	0.15	0.16	1.28
二叠系	0.17	0.10	0.14	1.82
三叠系	3.50	0.20	2.35	25.80
侏罗系	11.50	0.80	4.20	126.20

参考文献 44

[1]	SLOAN E D, KOH C A. Clathrate Hydrates of Natural Gases[M]. New York: CRC Press of Tayor & Francis Group, 2008: 1-721.
[2]	KVENVOLDEN K A. Methane hydrate—a major reservoir of carbon in the shallow geosphere[J]. Chemical Geology, 1988, 71: 41-51. DOI URL
[3]	MAKOGON Y F, HOLDITCH S A, MAKOGON T Y. Natural gas hydrates—A potential energy source for the 21st Century[J]. Journal of Petroleum Science and Engineering, 2007, 56: 14-31. DOI URL
[4]	周幼吾, 郭东信, 邱国庆, 等. 中国冻土[M]. 北京: 科学出版社, 2000: 40-42.
[5]	张立新, 徐学祖, 马巍. 青藏高原多年冻土与天然气水合物[J]. 天然气地球科学, 2001, 12(1): 22-26.
[6]	黄朋, 潘桂棠. 青藏高原天然气水合物资源预测[J]. 地质通报, 2002, 21(11): 794-798.
[7]	李永红, 王伟超, 卢振权, 等. 青海木里三露天地区天然气水合物资源量初步评价[J]. 现代地质, 2015, 29(5): 1251-1258.
[8]	刘怀山, 韩晓丽. 西藏羌塘盆地天然气水合物地球物理特征识别与预测[J]. 西北地质, 2004, 37(4): 33-38.
[9]	李永红, 吉丛伟, 邵龙义, 等. 青海木里煤田天然气水合物特征及成藏模式[J]. 新疆地质, 2013, 31(2): 223-227.
[10]	吴青柏, 蒋观利, 蒲毅彬, 等. 青藏高原天然气水合物的形成与多年冻土的关系[J]. 地质通报, 2006, 25(增刊): 29-33.
[11]	卢振权, SULTAN Nabil. 青藏高原多年冻土区天然气水合物形成条件模拟研究[J]. 地球物理学报, 2009, 52(1): 157-168.
[12]	曹代勇, 刘天绩, 王丹, 等. 青海木里地区天然气水合物形成条件分析[J]. 中国煤炭地质, 2009, 21(9): 3-6.
[13]	祝有海, 赵省民, 卢振权. 中国冻土区天然气水合物的找矿选区及其资源潜力[J]. 天然气工业, 2011, 31(1): 13-19.
[14]	卢振权, 祝有海, 张永勤, 等. 青海省祁连山冻土区天然气水合物存在的主要证据[J]. 现代地质, 2010, 24(2): 329-336.
[15]	祝有海, 张永勤, 文怀军. 祁连山冻土区天然气水合物科学钻探工程概况[J]. 地质通报, 2011, 30(12): 1816-1822.
[16]	祝有海, 卢振权, 谢锡林. 青藏高原天然气水合物潜在分布区预测[J]. 地质通报, 2011, 30(12): 1918-1926.
[17]	祝有海, 张永勤, 文怀军, 等. 青海祁连山冻土区发现天然气水合物[J]. 地质学报, 2009, 83(11): 1762-1771.
[18]	唐世琪, 卢振权, 王伟超, 等. 青海木里三露天天然气水合物气源岩有机地球化学特征[J]. 现代地质, 2015, 29(5): 1214-1222.
[19]	唐世琪, 卢振权, 王伟超, 等. 青海木里三露天冻土区天然气水合物钻孔岩心顶空气组成及指示意义[J]. 现代地质, 2015, 29(5): 1201-1213.
[20]	曹代勇, 李靖, 王丹, 等. 青海木里煤田天然气水合物稳定带研究[J]. 中国矿业大学学报, 2013, 42(1): 76-82.
[21]	曹代勇, 王丹, 李靖, 等. 青海祁连山冻土区木里煤田天然气水合物气源分析[J]. 煤炭学报, 2012, 37(8): 1364-1368.
[22]	卢振权, 李永红, 王伟超, 等. 青海木里三露天冻土天然气水合物成藏模式研究[J]. 现代地质, 2015, 29(5): 1014-1023.
[23]	文怀军, 卢振权, 李永红, 等. 青海木里三露天井田天然气水合物调查研究新进展[J]. 现代地质, 2015, 29(5): 983-994.
[24]	文怀军, 邵龙义, 李永红, 等. 青海省天峻县木里煤田聚乎更矿区构造轮廓和地层格架[J]. 地质通报, 2011, 30(12): 1823-1828.
[25]	吕景高, 邵龙义, 张文龙, 等. 青海木里聚乎更矿区木里组煤层发育特征及煤层对比[J]. 中国煤炭地质, 2016, 28(5): 14-19.
[26]	冯益民. 祁连造山带研究概况——历史、现状及展望[J]. 地球科学进展, 1997, 12(4): 307-314.
[27]	张雪亭, 杨生德, 杨站君. 青海省板块构造研究——1∶100万青海省大地构造图说明书[M]. 北京: 地质出版社, 2007: 128-156.
[28]	白生海. 青海省侏罗纪含煤盆地及含煤地层[J]. 中国煤炭地质, 1993, 5(3): 20-23.
[29]	符俊辉, 周立发. 南祁连盆地三叠纪地层及石油地质特征[J]. 西北地质科学, 2000, 21(2): 64-72.
[30]	邵龙义, 杨致宇, 李永红, 等. 青海木里聚乎更天然气水合物潜在区中侏罗世岩相古地理特征[J]. 现代地质, 2015, 29(5): 1061-1072.
[31]	卢振权, 祝有海, 张永勤, 等. 青海省祁连山冻土区天然气水合物基本地质特征[J]. 矿床地质, 2010, 29(1): 182-191.
[32]	卢振权, 祝有海, 刘晖, 等. 祁连山冻土区含天然气水合物层段的油气显示现象[J]. 现代地质, 2013, 27(1): 231-238.
[33]	符俊辉, 周立发. 南祁连盆地石炭—侏罗纪地层区划及石油地质特征[J]. 西北地质科学, 1998, 19(2): 47-54.
[34]	郝爱胜, 李剑, 王东良, 等. 南祁连盆地石炭系与上三叠统尕勒得寺组烃源岩地球化学特征[J]. 非常规油气, 2016, 3(1): 7-13.
[35]	任拥军, 纪友亮. 南祁连盆地石炭系可能烃源岩的甾萜烷地球化学特征及意义[J]. 石油实验地质, 2000, 22(4): 341-345.
[36]	谢其锋, 周立发, 蔡元峰, 等. 南祁连盆地二叠系海相烃源岩地球化学特征及其对物源属性和古环境的约束[J]. 地质学报, 2015, 89(7): 1288-1301.
[37]	任拥军, 纪友亮, 李瑞雪. 南祁连盆地热水-默勒地区上三叠统可能烃源岩地球化学特征[J]. 西北地质, 2001, 34(2): 75-81.
[38]	谢其锋, 周立发, 马国福, 等. 南祁连盆地三叠系烃源岩有机地球化学特征[J]. 北京大学学报(自然科学版), 2011, 47(6): 1034-1040.
[39]	程青松, 龚建明, 张敏, 等. 祁连山冻土区烃源岩地球化学特征及天然气水合物气源分析[J]. 海洋地质与第四纪地质, 2016, 36(5): 139-147.
[40]	程青松, 龚建明, 张敏, 等. 祁连山冻土区木里三叠系烃源岩地球化学特征[J]. 河北工程大学学报(自然科学版), 2015, 32(4): 84-89.
[41]	张家政, 祝有海, 黄霞, 等. 南祁连盆地木里冻土区天然气水合物烃源岩特征及评价[J]. 地质通报, 2017, 36(4): 634-643.
[42]	邵龙义, 吕景高, 张文龙, 等. 青海哆嗦公马矿区中侏罗统沉积环境及聚煤规律[J]. 煤炭科学技术, 2017, 45(1): 180-188.
[43]	邵龙义, 文怀军, 李永红, 等. 青海省天峻县木里煤田煤层气有利区块的多层次模糊数学评判[J]. 地质通报, 2011, 30(12): 1896-1903.
[44]	龚文强, 张永生, 宋天锐, 等. 南祁连盆地木里坳陷侏罗系烃源岩生烃潜力评价[J]. 石油天然气学报, 2013, 35(3): 177-179.
