漠河盆地多年冻土区天然气水合物地球化学调查及远景评价

doi:10.19657/j.geoscience.1000-8527.2018.05.13

现代地质 ›› 2018, Vol. 32 ›› Issue (05): 1003-1011.DOI: 10.19657/j.geoscience.1000-8527.2018.05.13

漠河盆地多年冻土区天然气水合物地球化学调查及远景评价

张富贵¹^,²(), 唐瑞玲¹(), 杨志斌¹^,², 朱敬华³, 周亚龙¹^,², 孙忠军¹^,²

1.中国地质科学院地球物理地球化学勘查研究所,河北廊坊 065000
2.中国地质科学院地球表层碳-汞地球化学循环重点实验室,河北廊坊 065000
3.临沂大学,山东临沂 276400

收稿日期:2018-01-10 修回日期:2018-07-10 出版日期:2018-10-10 发布日期:2018-11-04
通讯作者: 唐瑞玲,女,工程师,1985年出生,地球化学专业,主要从事分析测试的工作。Email:tangruiling@igge.cn。
作者简介:张富贵,男,高级工程师,1980年出生,沉积学专业,主要从事油气和天然气水合物研究与勘查工作。Email:zhangfugui@igge.cn。
基金资助:
中国地质调查局地质调查项目(DD20160224);中央级公益性科研院所基本科研业务费专项基金项目(AS2016Y01)

Geochemical Investigation and Prospective Evaluation of Natural Gas Hydrates in the Permafrost of Mohe Basin

ZHANG Fugui¹^,²(), TANG Ruiling¹(), YANG Zhibin¹^,², ZHU Jinghua³, ZHOU Yalong¹^,², SUN Zhongjun¹^,²

1. Institute of Geophysical and Geochemical Exploration, Chinese Academy of Geological Sciences, Langfang, Hebei 065000,China
2. Key Laboratory of Geochemical Cycling of Carbon and Mercury in the Earth’s Critical Zone, Chinese Academy of Geological Sciences, Langfang, Hebei 065000,China
3. Linyi University, Linyi, Shandong 276400,China

Received:2018-01-10 Revised:2018-07-10 Online:2018-10-10 Published:2018-11-04

摘要/Abstract

摘要：

漠河盆地是我国冻土发育的主要地区之一,发育良好的天然气水合物成藏系统,具有天然气水合物形成的良好条件。为了圈定天然气水合物远景区,识别油气聚集体,判别天然气水合物成因,在漠河盆地冻土较发育地区开展了1∶5万天然气水合物地球化学资源调查。结果表明:(1)在森林沼泽景观区,顶空气和荧光光谱指标是天然气水合物勘查的主要指标,借鉴青海木里冻土区天然气水合物地球化学勘查成功的经验,结合AMT、地质等资料分析,元宝山凹陷是天然气水合物较为有利的远景区;(2)岩心样品甲烷碳同位素分析显示,烃类气体分异明显,浅层烃类气体基本为生物气,深部烃类气源主要为混合成因气,个别解吸气为微生物气和热解气;(3)试验性应用了分形-GIS技术,可以细致可靠地进行异常区范围划定,消除干扰因素,有效地圈定水合物远景区。

关键词: 天然气水合物, 地球化学调查, 多年冻土区, 漠河盆地, 远景评价

Abstract:

The Mohe basin is a major permafrost region in China.Gas hydrate reservoir system is well deve-loped in the basin, and the basin shows good accumulation conditions for gas hydrates. The 1∶50k scale regional gas hydrate geochemical survey was conducted in the Mohe basin to delineate prospecting gas hydrate target areas, and to recognize oil and gas traps and identify the hydrocarbon source. Our results show that: (1) In the forest bog region, headspace gas and fluorescence spectra are the main indices of gas hydrate exploration. Considering the AMT and geology materials, and the previous gas hydrate geochemical work in the Muli permafrost of Qinghai, we consider the Yuanbao depression as the gas hydrate target. (2) Methane carbon isotope analysis on core samples shows that the primary hydrocarbon gas is multi-genetic, and only a few adsorbed gases are from bacterial and hydrocarbon pyrolysis. (3) Multiple classification-GIS technique employed in this study can exclude the interference factors and precisely delineate the boundary of geochemical anomalies, and can thus be applied in the geochemical exploration of gas hydrates.

Key words: natural gas hydrate, geochemical investigation, permafrost area, Mohe basin, prospective evaluation

中图分类号:

P618.13

张富贵, 唐瑞玲, 杨志斌, 朱敬华, 周亚龙, 孙忠军. 漠河盆地多年冻土区天然气水合物地球化学调查及远景评价[J]. 现代地质, 2018, 32(05): 1003-1011.

ZHANG Fugui, TANG Ruiling, YANG Zhibin, ZHU Jinghua, ZHOU Yalong, SUN Zhongjun. Geochemical Investigation and Prospective Evaluation of Natural Gas Hydrates in the Permafrost of Mohe Basin[J]. Geoscience, 2018, 32(05): 1003-1011.

图/表 9

图1 研究区位置及漠河盆地构造单元划分

Fig.1 Tectonic unit division of the Mohe basin and location of the study area

表1 土壤地球化学指标特征值

Table 1 Eigen values of soil geochemical indicators

指标	最大值	最小值	平均值	标准离差	变化系数
顶空气CH₄	644.50	2.80	12.48	14.95	1.20
顶空气C₂H₆	621.27	0.01	2.22	19.54	8.78
顶空气C₃H₈	405.02	0.03	2.26	12.51	5.54
顶空气iC₄H₁₀	11.24	0.01	0.09	0.39	4.36
顶空气nC₄H₁₀	172.68	0.02	1.02	5.42	5.29
顶空气iC₅H₁₂	11.11	0.02	0.46	0.56	1.22
顶空气nC₅H₁₂	80.09	0.01	3.85	5.22	1.36
酸解烃CH₄	17.80	1.10	3.84	1.26	0.33
酸解烃C₂H₆	0.81	0	0.05	0.05	0.94
酸解烃C₃H₈	0.44	0	0.04	0.03	0.77
酸解烃C₂₊	1 251.04	0.34	20.89	41.45	1.99
荧光光谱(320 nm)	211.60	0.82	10.42	8.20	0.79
荧光光谱(360 nm)	367.50	1.15	12.68	14.07	1.11
荧光光谱(405 nm)	573.48	0.35	6.78	15.05	2.22

图2 漠河盆地顶空气甲烷地球化学异常图

Fig.2 Geochemical anomaly map of headspace methane in the Mohe basin

图3 漠河盆地顶空气重烃地球化学异常图

Fig.3 Geochemical anomaly map of headspace heavy hydrocarbons in the Mohe basin

图4 漠河盆地荧光光谱地球化学异常图

Fig.4 Geochemical anomaly map of fluorescence spectrum in the Mohe basin

图5 漠河盆地 MK-2 井岩心解吸气组成和同位素综合判别

Fig.5 Discrimination diagram of desorbed gas components and carbon isotopes from Well MK-2 of the Mohe Basin

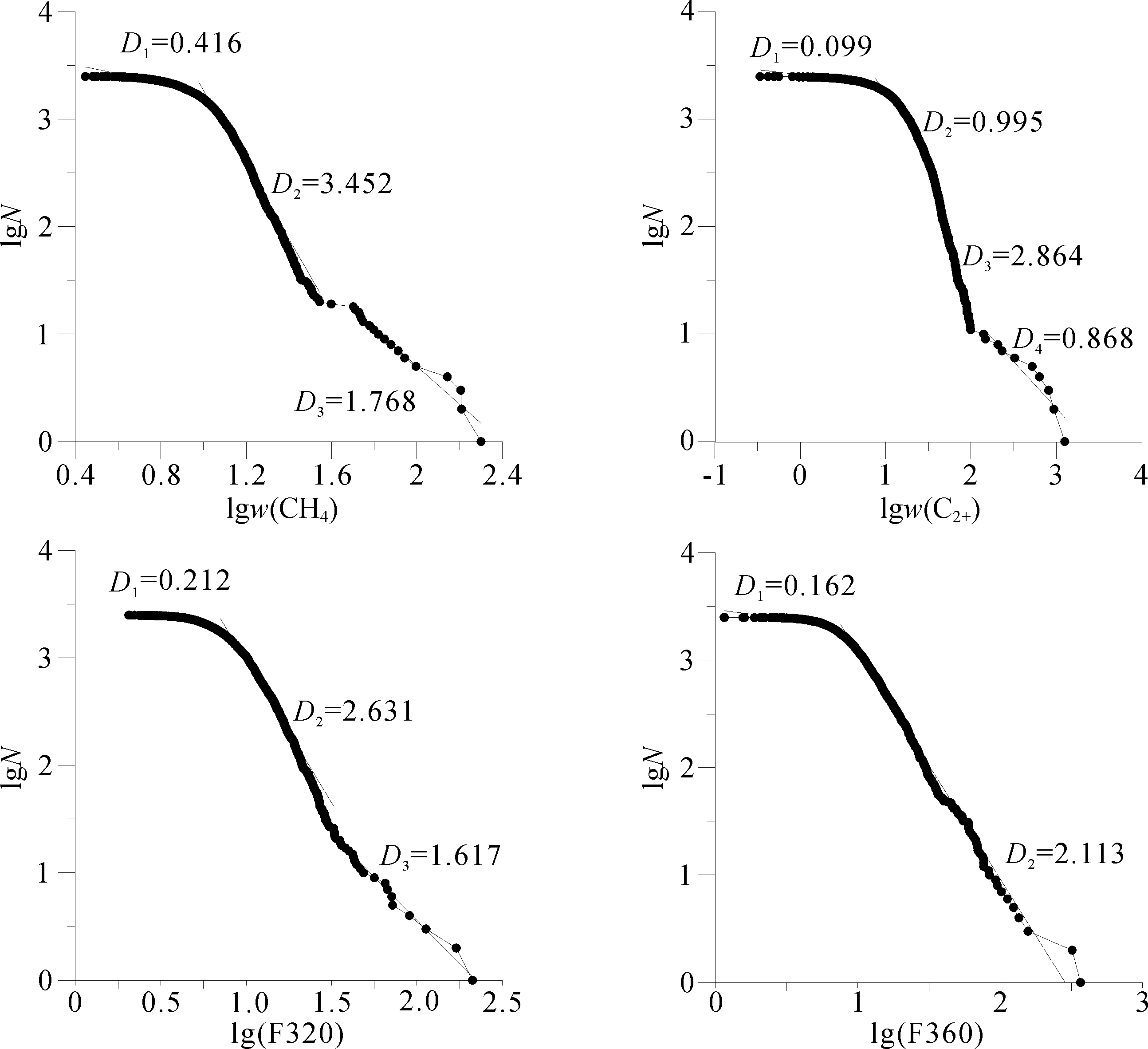

图6 漠河盆地地球化学指标分形特征

Fig.6 Fractal characteristics of geochemical indicators in the soil of the Mohe basin

表2 漠河盆地地球化学指标分形富集特征统计

Table 2 Fractal statistics of geochemical indicators in the soil of the Mohe basin

指标	分形层次性(n)	分维数(D_i)	含量区间	样品数	$n × D i$	∑n×D_i	结构能系数(e)
w(CH₄)	1	0.416	0.447~0.950	728	0.416	12.624	3.156
	2	3.452	0.95~1.544	1 755	6.904
	3	1.768	1.544~2.300	18	5.304
w(C₂₊)	1	0.099	-0.471~0.880	489	0.099	14.153	3.538
	2	0.995	0.881~1.400	1 401	1.990
	3	2.864	1.400~2.045	601	8.592
	4	0.868	2.045~3.097	10	3.472
F320	1	0.212	0.312~0.750	387	0.212	10.325	2.581
	2	2.631	0.751~1.510	2 088	5.262
	3	1.617	1.511~2.325	26	4.851
F360	1	0.162	0.061~0.780	381	0.162	4.388	1.097
F360	2	2.113	0.781~2.565	2 120	4.226	4.388	1.097

表2 漠河盆地地球化学指标分形富集特征统计

Table 2 Fractal statistics of geochemical indicators in the soil of the Mohe basin

指标	分形层次性(n)	分维数(D_i)	含量区间	样品数	$n × D i$	∑n×D_i	结构能系数(e)
w(CH₄)	1	0.416	0.447~0.950	728	0.416	12.624	3.156
	2	3.452	0.95~1.544	1 755	6.904
	3	1.768	1.544~2.300	18	5.304
w(C₂₊)	1	0.099	-0.471~0.880	489	0.099	14.153	3.538
	2	0.995	0.881~1.400	1 401	1.990
	3	2.864	1.400~2.045	601	8.592
	4	0.868	2.045~3.097	10	3.472
F320	1	0.212	0.312~0.750	387	0.212	10.325	2.581
	2	2.631	0.751~1.510	2 088	5.262
	3	1.617	1.511~2.325	26	4.851
F360	1	0.162	0.061~0.780	381	0.162	4.388	1.097
F360	2	2.113	0.781~2.565	2 120	4.226	4.388	1.097

图7 漠河盆地地球化学分形-GIS水合物远景预测

Fig.7 Prospective areas for hydrates forecasted by geochemical fractal-GIS in the Mohe basin
