鄂尔多斯盆地苏77、召51区块山23段储层成岩作用与孔隙演化定量分析

摘要/Abstract

摘要：

利用扫描电镜、岩石薄片、高压压汞、X衍射等实验及物性分析资料,对鄂尔多斯盆地苏77、召51区块山₂³段储层基本特征、成岩作用类型及强度、孔隙演化模式进行研究。结果表明:储层主要岩石类型为成分成熟度较高、结构成熟度较低的石英砂岩和岩屑石英砂岩;孔隙类型以溶孔为主,残余粒间孔和晶间孔含量次之。储层在经历中等-强程度的压实,中等程度的胶结以及强烈的溶蚀作用后,处于中成岩阶段B期,局部处于晚成岩阶段。压实作用和胶结作用导致原生孔隙遭到破坏,孔隙度损失分别为16.94%和14.29%,晶间孔和溶蚀作用分别使孔隙度增加0.92%和5.64%,储层物性得以改善。孔隙空间经历原生孔隙减少→次生孔隙发育→次生孔隙减少→混合孔隙并存的复杂演化过程。

关键词: 苏77—召51区块, 山₂³段, 成岩作用, 孔隙演化

Abstract:

Taking advantage of the experiment of scanning electron microscopy,the casting thin section,high pressure Hg injection,X-ray diffraction and physical properties,this paper have studied the reservoir essential characteristics,including diagenesis types and intensity,porosity evolution of Shan₂³ Formation in Su77-Zhao51 well region in the Ordos Basin.The results show that there are mainly two rock types,i.e.quartz sandstone and lithic quartz sandstone,both of which have high compositional maturity and low structural maturity.In addition, the pore type is mainly dissolution pore,while the residual intergranular pore and intercrystalline pore take the second place.After undergoing moderate-strong degree compaction,moderate cementation and strong dissolution,the reservoir is now in the phase B of the middle diagenetic stage,part of which is in the late diagenetic stage.The compaction and cementation result in destroying primary pores,leading to the loss of porosity by 16.94% and 14.29%, respectively.The intercrystalline pore and dissolution make porosity increase by 0.92% and 5.64% so that the reservoir property is improved.The pore space experienced a complex evolutionary process:reduction of primary pore→development of secondary pore→reduction of secondary pore→coexistence of mixture pore.

Key words: Su77-Zhao51 well region, Shan₂³ Formation, diagenesis, porosity evolution

中图分类号:

王晓晨, 罗静兰, 李文厚, 王若谷, 唐启银. 鄂尔多斯盆地苏77、召51区块山₂³段储层成岩作用与孔隙演化定量分析[J]. 现代地质, 2017, 31(03): 565-573.

WANG Xiaochen, LUO Jinglan, LI Wenhou, WANG Ruogu, TANG Qiyin. Diagenesis Characteristics and Quantitative Analysis of Porosity Evolution of Reservoir of Shan₂³ Formation in Su77-Zhao51 Well Region,Ordos Basin[J]. Geoscience, 2017, 31(03): 565-573.

图/表 7

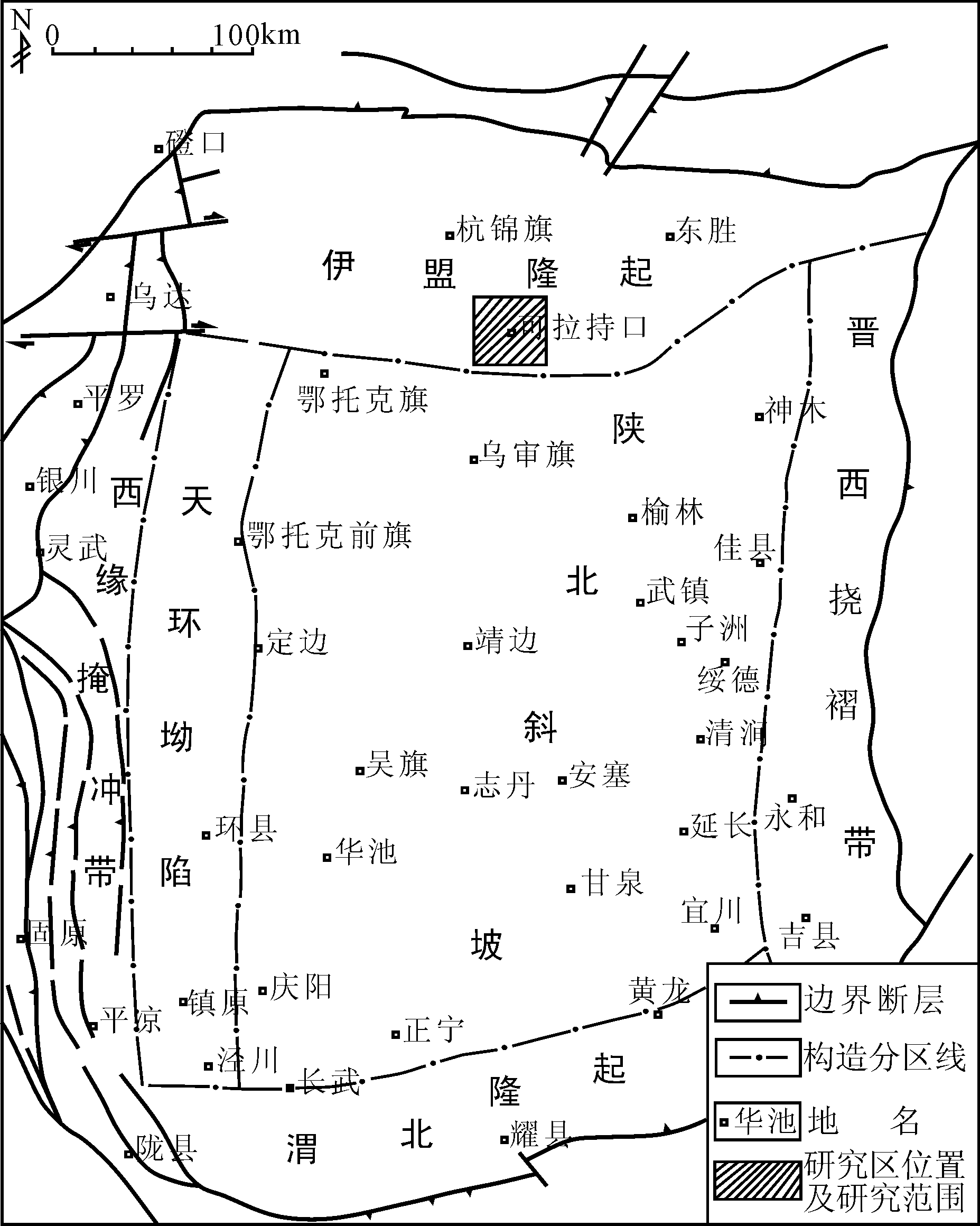

图1 研究区构造分区及地理位置图

Fig.1 Tectonic unit division and schematic map of the study area

表1 研究区主要孔隙类型及其对面孔率贡献率(%)

Table 1 Main pore types and their contribution to the surface porosity in the study area(%)

名称	粒间孔	溶孔			晶间孔	微裂缝	面孔率
名称	粒间孔	粒间溶孔	岩屑溶孔	粒内溶孔	晶间孔	微裂缝	面孔率
含量	1.158	1.216	0.244	0.188	0.762	0.058	3.626
对面孔率的贡献率	31.94	33.53	6.73	5.18	21.01	1.60

图2 研究区山23段储层主要孔隙类型和孔隙组合 (a)苏77-3-9井,3 010.16 m,残余粒间孔,×100(-);(b)苏77-2-15井,3 039.64 m,长石高岭石化,粒内溶孔发育,×100(-);(c)召51-17-12井,2 973.99~2 974.02 m,晶间孔,×100(-);(d)苏77-2-15井,3 035.32 m,晶间孔-溶孔-粒间孔,×500(-);(e)苏77-3-9井,3 012.73 m,粒间孔-粒间溶孔,×100(-);(f)盟4井,2 947 m,溶孔-晶间孔型,×100(-)

Fig.2 Main pore types and pore assembly types of Shan23 reservoir in the study area

图3 研究区山23段储层砂岩主要成岩作用类型 (a)召51-17-21井,2 963.84~2 963.87 m,云母挤压变形,×100(-);(b)苏77-2-15井,3 040.44 m,缝合线构造;(c)苏77-2-15井,3 044.27 m,粒间硅质胶结,见石英次生加大,×200(-);(d)盟4井,2 967.36 m,菱铁矿及高岭石晶间孔,碳酸盐矿物胶结,×100(-);(e)苏77-6-27井,3 078.2 m,高岭石六方板状,集合体呈蠕虫状,×100(-);(f)召37井,3 141.19 m,方解石交代颗粒,×200(-);(g)召51-17-12井,2 980 m,伊利石从边缘交代石英颗粒,×100(-);(h)召51-17-21井,2 960.32~2 960.35 m,燧石颗粒溶蚀形成粒内溶孔,×100(-);(i)盟4井,2 967.36 m, 粒间溶孔及菱铁矿部分充填,×100(-)

Fig.3 Main diagenetic types of Shan23 reservoir sandstones in the study area

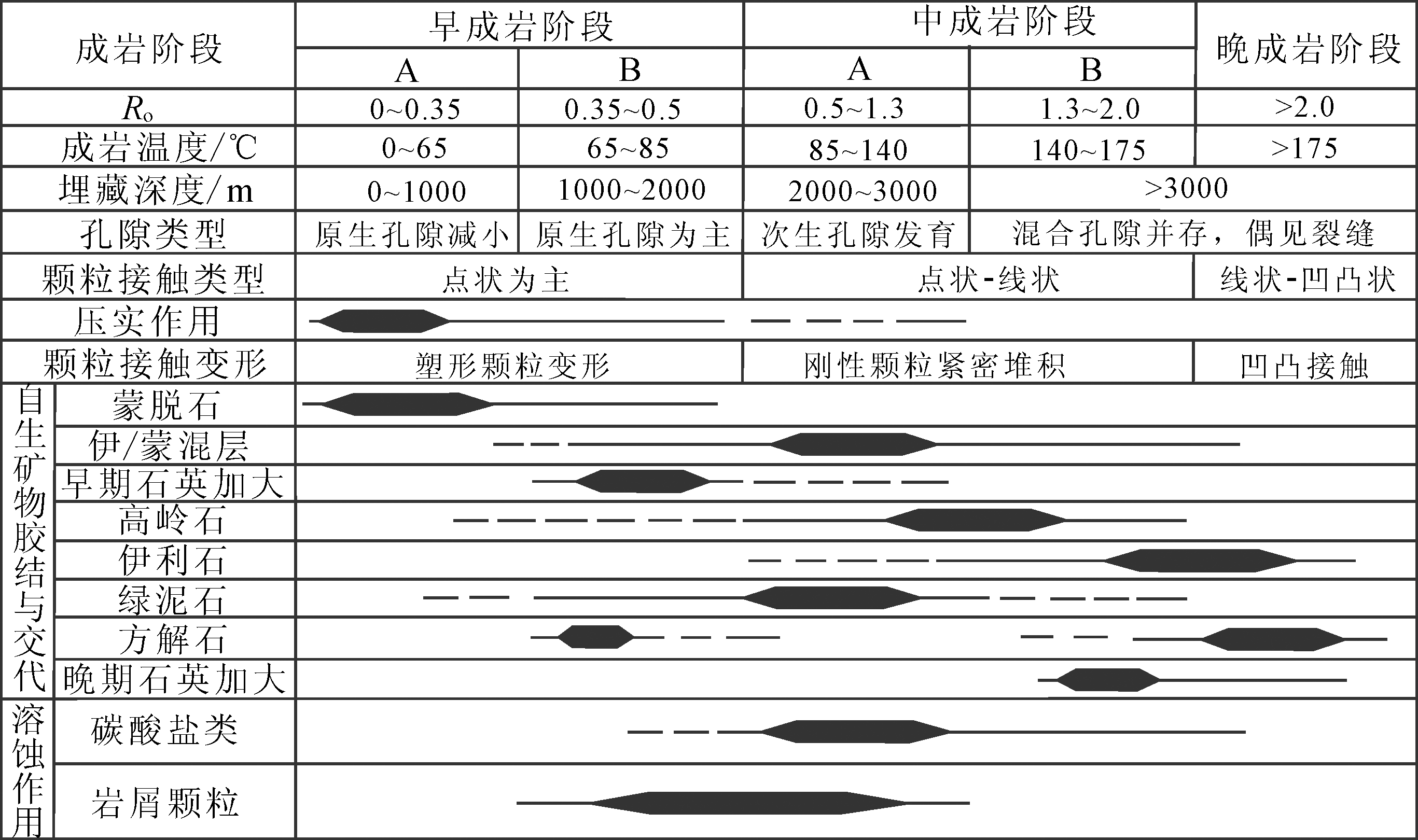

图4 研究区山23段储层成岩演化序列图

Fig.4 Diagenetic evolution sequence of Shan23 reservoir in the study area

表2 山23段不同岩石类型砂岩成岩孔隙演化定量统计(%)

Table 2 Quantitative statistics of diagenesis and pore evolution of different rock types of Shan23 reservoir(%)

岩性	初始孔隙度	压实损失孔隙度	胶结损失孔隙度	晶间孔增加孔隙度	溶蚀增加孔隙度	最终孔隙度	实测孔隙度	误差
石英砂岩	32.17	16.79	14.25	1.05	5.53	7.70	7.98	0.28
岩屑石英砂岩	32.17	17.04	14.49	0.67	5.61	6.92	6.91	0.01
岩屑砂岩	32.17	17.54	14	0.75	6.46	7.84	8.21	0.37
整体平均值	32.17	16.94	14.29	0.92	5.64	7.50	7.73	0.23

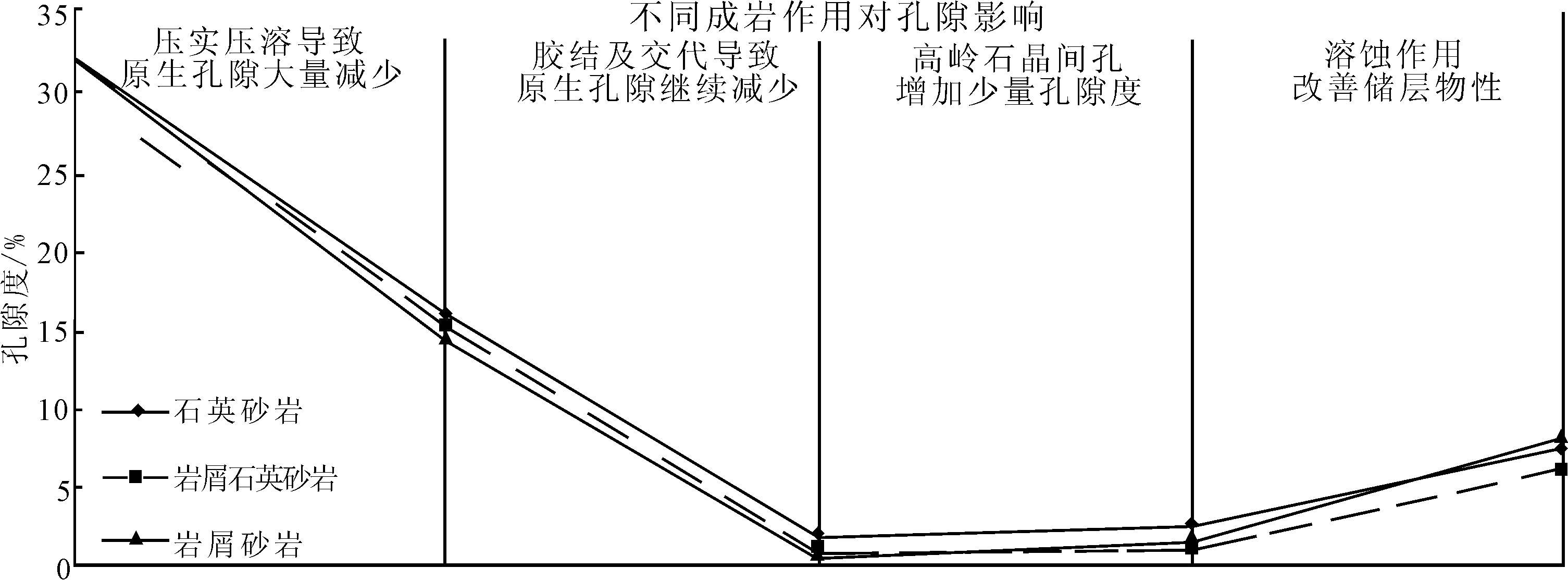

图5 研究区山23段储层孔隙度演化模式图

Fig.5 Porosity evolution model of Shan23 reservoir in the study area

参考文献 43

[1]	于兴河. 碎屑岩系油气储层沉积学[M]. 北京: 石油工业出版社, 2008:78-79.
[2]	马瑶, 李文厚, 王若谷, 等. 鄂尔多斯盆地子洲气田北部山₂³段储层成岩作用及成岩相定量化分析[J]. 天然气地球科学, 2015, 26(11):2039-2052.
[3]	胡才志, 张立宽, 罗晓容, 等. 准噶尔盆地腹部莫西庄地区三工河组低孔渗砂岩储层成岩与孔隙演化研究[J]. 天然气地球科学, 2015, 26(12):2254-2266.
[4]	于雯泉, 李丽, 方涛, 等. 断陷盆地深层低渗透天然气储层孔隙演化定量研究[J]. 天然气地球科学, 2010, 21(3):397-405.
[5]	王若谷. 河流相与三角洲相储层微观特征研究[D]. 西安: 西北大学, 2013.
[6]	齐婷婷, 齐新陇, 陆艳萍. 苏77区块山₂³段储层特征及分类评价[J]. 石油地质与工程, 2013, 27(6):51-54.
[7]	于红果, 刘朋丞, 王军, 等. 低孔低渗气层产能预测方法研究——以苏里格气田苏77区块二叠系储层为例[J]. 国外测井技术, 2015(2):23-26.
[8]	王宏, 毛美丽, 范萍, 等. 苏里格气田苏77区块气藏评价技术及应用效果[J]. 天然气工业, 2012, 32(6):24-27.
[9]	宫雪, 沈武显, 李文厚, 等. 苏里格气田苏77区块特低渗储层成岩相识别及分布规律研究[J]. 石油实验地质, 2014, 36(3):291-298.
[10]	王若谷, 李积海, 何太洪, 等. 苏里格东区苏77、召51井区山西组—下石盒子组沉积微相及气水分布规律研究[J]. 地下水, 2013, 35(1):26-28.
[11]	宫雪. 鄂尔多斯北部巴汉淖地区上古生界致密砂岩储层特征研究[D]. 西安: 西北大学, 2014.
[12]	邹才能, 侯连华, 匡立春, 等. 准噶尔盆地西缘二叠—三叠系扇控成岩储集相成因机理[J]. 地质科学, 2007, 42(3):587-601.
[13]	周勇, 纪友亮, 张善文, 等. 胶莱盆地莱阳凹陷莱阳组储层成岩作用及孔隙演化[J]. 吉林大学学报(地球科学版), 2013, 43(2):340-350.
[14]	于波, 崔智林, 刘学刚, 等. 西峰油田长8储层砂岩成岩作用及对孔隙影响[J]. 吉林大学学报(地球科学版), 2008, 38(3):405-410.
[15]	陈波, 王子天, 康莉, 等. 准噶尔盆地玛北地区三叠系百口泉组储层成岩作用及孔隙演化[J]. 吉林大学学报(地球科学版), 2016, 38(1):23-35.
[16]	盛军, 孙卫, 解腾云, 等. 苏里格气田东南部盒8段储层成岩作用研究及其孔隙演化模式定量分析[J]. 地质科技情报, 2015, 34(1):20-27.
[17]	马奔奔, 操应长, 王艳忠, 等. 渤南洼陷北部陡坡带沙四上亚段成岩演化及其对储层物性的影响[J]. 沉积学报, 2015, 33(1):170-182.
[18]	吕强, 赵俊兴, 朱平, 等. 苏里格气田西部山₁段储层特征及影响因素[J]. 天然气工业, 2009, 29(3):13-16.
[19]	牛栓文, 李继岩. 东营凹陷东段始新统红层储层多重成岩环境及演化模式[J]. 石油与天然气地质, 2014, 35(5):661-669.
[20]	郑浚茂, 庞明. 碎屑储集岩的成岩作用研究[M]. 武汉: 中国地质大学出版社, 1989:53-144.
[21]	钟大康, 祝海华, 孙海涛, 等. 鄂尔多斯盆地陇东地区延长组砂岩成岩作用及孔隙演化[J]. 地学前缘, 2013, 20(2):61-68.
[22]	邹妞妞, 张大权, 姜杨, 等. 准噶尔玛东地区下乌尔禾组储层成岩作用与孔隙演化[J]. 地质科技情报, 2015, 34(1):42-48.
[23]	黄思静, 黄可可, 冯文立, 等. 成岩过程中长石、高岭石、伊利石之间的物质交换与次生孔隙的形成:来自鄂尔多斯盆地上古生界和川西凹陷三叠系须家河组的研究[J]. 地球化学, 2009, 38(5):498-506.
[24]	王瑞飞, 陈明强. 储层沉积-成岩过程中孔隙度参数演化的定量分析——以鄂尔多斯盆地沿25区块、庄40区块为例[J]. 地质学报, 2007, 81(10):1432-1438.
[25]	刘鑫, 张晓磊, 赵应权, 等. 镇北—环县地区长4+5油层储层特征及其控制因素[J]. 地质科技情报, 2015, 34(4):149-157.
[26]	应凤祥, 罗平, 何东博, 等. 中国含油气盆地碎屑岩储集层成岩作用与成岩数值模拟[M]. 北京: 石油工业出版社, 2004:10-50.
[27]	BEARD D C, WEYL P K. Influence of texture on porosity and permeability of unconsoilidated sand[J]. AAPG Bulletin, 1973, 57(2):349-369.
[28]	王华, 郭建华. 塔中地区石炭系碎屑岩储层成岩作用对孔隙演化控制的定量研究[J]. 岩石矿物学杂志, 2009, 28(3):277-284.
[29]	郇金来, 漆智, 杨朝强, 等. 莺歌海盆地东方区黄流组一段储层成岩作用机理及孔隙演化[J]. 地质科技情报, 2016, 35(1):87-93.
[30]	刘新社, 周立发, 侯云东. 运用流体包裹体研究鄂尔多斯盆地上古生界天然气成藏[J]. 石油学报, 2007, 28(6):37-42. DOI
[31]	罗静兰, 罗晓容, 白玉彬, 等. 差异性成岩演化过程对储层致密化时序与孔隙演化的影响——以鄂尔多斯盆地西南部长7致密浊积砂岩储层为例[J]. 地球科学与环境学报, 2016, 38(1):79-92.
[32]	旷红伟, 牛世忠, 陈晓龙. 塔里木盆地大宛齐油田康村组成岩作用及其控制因素[J]. 现代地质, 2003, 17(2):211-216.
[33]	操应长, 贾艳聪, 王艳忠, 等. 渤南洼陷北带沙四上亚段储层成岩流体演化[J]. 现代地质, 2014, 28(1):197-207.
[34]	王峰, 田景春, 陈蓉, 等. 苏里格地区上古生界盒8砂岩储层控制因素[J]. 成都理工大学学报(自然科学版), 2009, 36(4):367-372.
[35]	刘占良, 樊爱萍, 李义军, 等. 碎屑组分差异对成岩作用的约束——以苏里格气田东二区砂岩储层为例[J]. 天然气工业, 2015, 35(8):30-38.
[36]	杨晓萍, 顾家裕. 煤系地层中储层基本特征与优质储层的形成与分布[J]. 沉积学报, 2007, 25(6):891-895.
[37]	赵国祥, 王清斌, 杨波, 等. 渤海海域旅大21构造沙四段水体环境对储层成岩作用及物性的影响[J]. 沉积学报, 2014, 32(5):957-965.
[38]	李艳霞, 张华, 田毓峰. 煤系烃源岩与石英次生加大边的形成机理探讨:以鄂尔多斯盆地东部山西组为例[J]. 地质科技情报, 2015, 34(6):65-69.
[39]	ATHY L F. Density, porosity and compaction of sedimentary rocks[J]. AAPG Bulletin, 1930, 4(1):1-24.
[40]	MAXWELL J C. Influence of depth, temperature, and geologic age on porosity of quartzose sandstone reservoirs[J]. AAPG Bulletin, 1964, 48(5):697-709.
[41]	寿建峰, 朱国华. 砂岩储层孔隙保存的定量预测研究[J]. 地质科学, 1998, 33(2):118-124.
[42]	李锟, 于炳松, 王黎栋, 等. 塔里木盆地东南地区侏罗系低孔渗砂岩储层成岩作用及孔隙演化[J]. 现代地质, 2014, 28(2):388-395.
[43]	张明松, 雷卞军, 黄有根, 等. 鄂尔多斯盆地余兴庄—子洲地区上古生界山₂³储层砂岩成岩作用与成岩相[J]. 沉积学报, 2011, 29(6):1031-1040.
