北京下苇甸地区寒武系张夏组鲕粒滩成岩演化与勘探前景

doi:10.19657/j.geoscience.1000-8527.2019.04.13

摘要/Abstract

摘要：

成岩作用及成岩演化序列控制着鲕粒滩储集空间的发育。下苇甸地区寒武系张夏组主要为鲕粒滩微相。通过野外实测、薄片观察、X衍射等方法,阐明了下苇甸地区寒武系张夏组鲕粒滩的主要成岩作用类型和成岩序列,并对张夏组鲕粒滩的勘探前景进行了展望,得出如下结论:(1)对下苇甸地区张夏组鲕粒滩储集性能有明显影响的成岩作用主要包括压实-压溶、胶结作用、白云石化作用等。除此之外,硅化作用主要以围绕鲕粒的硅化套形式出现;(2)鲕粒白云石化主要发生在同生成岩阶段,白云石晶间孔是鲕粒滩主要的储集空间。早-晚成岩阶段主要以鲕粒滩的压实-压溶作用为主,造成了粒间孔隙的急剧减少;(3)鲕粒滩压溶产生的缝合线及其伴生的溶蚀孔隙与白云石晶间孔构成的疏导-储集复合体系是鲕粒滩可能的油气储集空间,在证实中新元古界烃源岩供源的前提下,华北寒武系张夏组是一套潜在的勘探新层系,值得研究和探索。

关键词: 下苇甸地区, 张夏组, 鲕粒滩, 成岩作用

Abstract:

Diagenesis controls the development of the storage space of oolitic banks, and their different diagenetic sequences determine the physical properties of the final reservoir. The Cambrian Zhangxia Formation at Xiaweidian occurs mainly in the oolitic bank facies in the carbonate platforms. In this study, based on outcrop descriptions, thin section observations and XRD, we discuss the major diagenetic types and sequence, and exploration prospect of the Zhangxia Formation. We conclude that: (1) Major diagenetic processes that affect the reservoir quality of oolitic bank include compaction, pressure dissolution, cementation and dolomitization. Silicification occurs mainly as silicide around the ooids; (2) Dolomitization of ooids mainly occurs in the syngenetic diagenetic stage, dolomite intercrystal pores are the main reservoir space of the local oolitic bank. The eogenetic and telogenetic diagenetic stage is mainly based on the compaction and pressure dissolution of the oolitic bank, resulting in a sharp porosity drop; (3) Migration and storage complex system, composed of the stylolite and dolomite intercrystal pores, is a possible storage space in the local oolitic bank. In the provision that the hydrocarbon supplying ability of the Proterozoic source rocks is confirmed, the Zhangxia Formation represents a new potential sequence for exploration, and warrants further investigation.

Key words: Xiaweidian area, Zhangxia Formation, oolitic bank, diagenesis

中图分类号:

TE122.2

郭芪恒, 金振奎, 朱小二, 常睿, 江梦雅, 王金艺. 北京下苇甸地区寒武系张夏组鲕粒滩成岩演化与勘探前景[J]. 现代地质, 2019, 33(04): 820-830.

GUO Qiheng, JIN Zhenkui, ZHU Xiaoer, CHANG Rui, JIANG Mengya, WANG Jinyi. Diagenetic Evolution and Exploration Prospect of Oolitic Bank in Cambrian Zhangxia Formation at Xiaweidian Area, Beijing[J]. Geoscience, 2019, 33(04): 820-830.

图/表 6

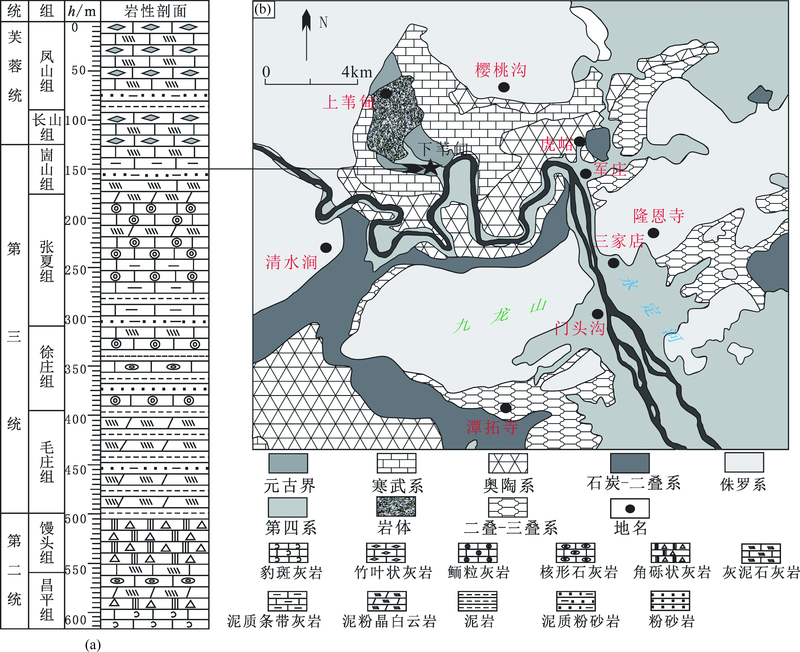

图1 北京下苇甸地区地质概况(据文献[26,27],有修改)

Fig.1 Geological map of the Xiaweidian area, Beijing (modified after references [26,27])

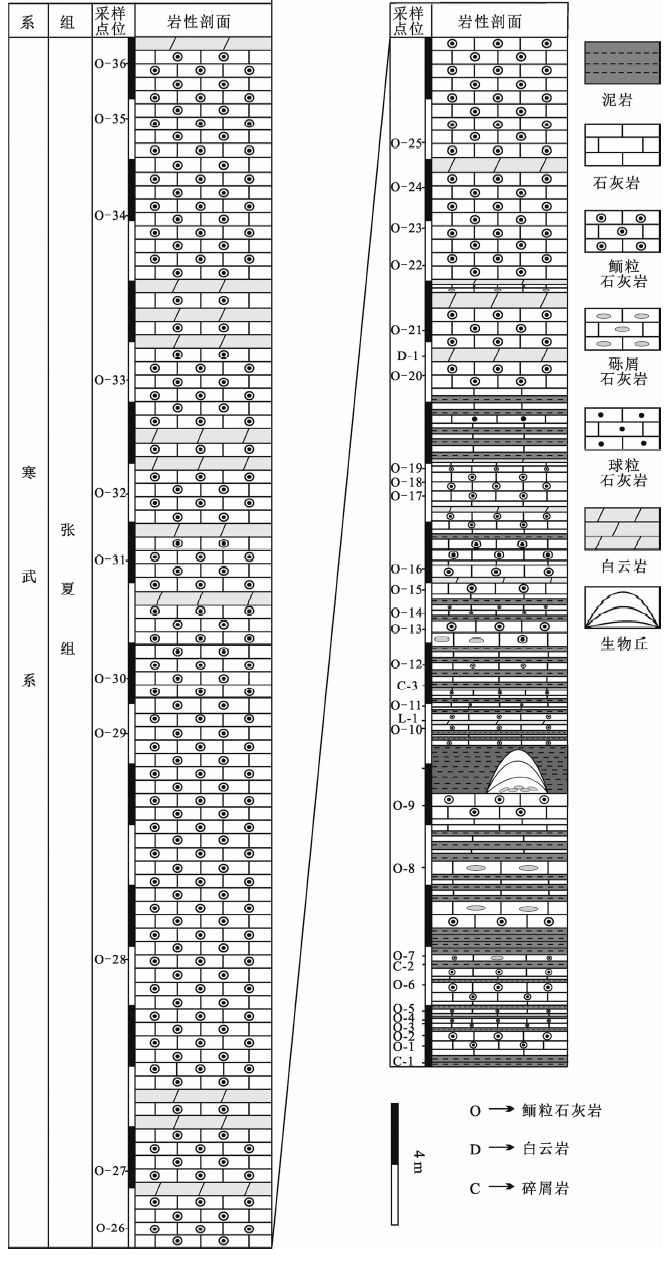

图2 下苇甸地区寒武系张夏组岩性柱状图和采样点位示意图

Fig.2 Stratigraphic columns of the Cambrian Zhangxia Formation at Xiaweidian area, showing the sampling locations

图3 下苇甸地区张夏组鲕粒滩泥晶化、压实-压溶和充填特征 (a)晶体鲕外部发育泥晶套(黄色箭头),单偏;(b)内错鲕(黄色箭头),机械压实作用造成,单偏;(c)鲕粒凹凸接触(黄色箭头),表示压实作用强烈,单偏;(d)鲕粒压力影,沿鲕粒伸展方向对称发育垂直鲕粒生长的纤维状方解石,单偏;(e)两条平行层面分布的缝合线,单偏;(f)柱状缝合线,单偏;(g)网状缝合线,单偏;(h)沿缝合线一侧分布的细柱状方解石胶结物,一种重要的示顶底构造,单偏;(i)灰泥充填的灰泥鲕粒石灰岩,单偏

Fig.3 Characteristics of micritization, compaction, pressure dissolution and cavity filling in the oolitic bank of the Cambrian Zhangxia Formation at Xiaweidian area

图4 下苇甸地区张夏组鲕粒滩胶结、白云化、溶蚀特征 (a)鲕粒边缘等厚环边纤状胶结物,代表海水潜流环境,单偏;(b)鲕粒粒间粒状亮晶方解石胶结物,海水潜流环境产物,单偏;(c)新月形胶结物(黄色箭头),大气淡水渗流带产物,单偏;(d)铁方解石胶结物(黄色箭头),深埋藏阶段产物,单偏;(e)白云石化的晶体鲕,白云石颗粒大,表面光洁,单偏;(f)、(g)完全被细晶白云石充填的鲕粒,表明污浊,单偏;(h)选择性溶蚀产生的负鲕(黄色箭头),单偏;(i)非选择性溶蚀孔,鲕粒和基质被溶解成筛状,正交

Fig.4 Characteristics of cementation, dolomitization and dissolution in the oolitic bank of the Cambrian Zhangxia Formation at Xiaweidian area

图5 下苇甸地区张夏组鲕粒滩溶蚀、硅化和破裂作用特征 (a)沿压溶缝分布的溶蚀孔(黄色箭头),单偏;(b)、(c)显示围绕鲕粒分布的硅化套(黄色箭头),切穿原先的压力影,正交;(d)构造破裂缝,后期被方解石充填(黄色箭头),切穿鲕粒,但未造成鲕粒错位,单偏

Fig.5 Characteristics of dissolution, silicification and cataclasis in the oolitic bank of the Cambrian Zhangxia Formation atXiaweidian area

图6 下苇甸地区寒武系张夏组鲕粒滩成岩序列及孔隙演化

Fig.6 Diagenetic sequence and porosity evolution of the Cambrian Zhangxia Formation at Xiaweidian area

参考文献 47

[1]	张宁宁, 何登发, 孙衍鹏, 等. 全球碳酸盐岩大油气田分布特征及其控制因素[J]. 中国石油勘探, 2014,19(6):54-65.
[2]	赵文智, 胡素云, 汪泽成, 等. 中国元古界—寒武系油气地质条件与勘探地位[J]. 石油勘探与开发, 2018,45(1):1-13.
[3]	邹才能, 杜金虎, 徐春春, 等. 四川盆地震旦系—寒武系特大型气田形成分布、资源潜力及勘探发现[J]. 石油勘探与开发, 2014,41(3):278-293.
[4]	胡明毅. 塔里木盆地北部寒武系碳酸盐岩成岩作用及孔隙演化[J]. 江汉石油学院学报, 1993,15(2):1-8.
[5]	高林. 碳酸盐岩成岩史及其对储层的控制作用——以普光气田为例[J]. 石油与天然气地质, 2008,29(6):733-739.
[6]	陈永权, 周新源, 杨文静. 塔里木盆地寒武系白云岩的主要成因类型及其储层评价[J]. 海相油气地质, 2009,14(4):10-17.
[7]	徐世琦, 洪海涛, 张光荣, 等. 四川盆地下三叠统飞仙关组鲕粒储层发育的主要控制因素分析[J]. 天然气勘探与开发, 2004,27(1):1-3.
[8]	朱筱敏. 沉积岩石学.[M].第4版. 北京: 石油工业出版社, 2008: 70-150.
[9]	郭彤楼. 川东北地区飞仙关组鲕滩储层成岩作用——以宣汉-达县及元坝区块为例[J]. 石油与天然气地质, 2010,31(5):620-631.
[10]	李开开, 张学丰, 贺训云, 等. 川东北飞仙关组白云岩化作用对鲕粒滩储层的孔隙改造效应[J]. 石油与天然气地质, 2018,39(4):706-718.
[11]	王恕一, 蒋小琼, 管宏林, 等. 川东北普光气田鲕粒白云岩储层粒内溶孔的成因[J]. 沉积学报, 2010,28(1):10-16.
[12]	王恕一, 蒋小琼, 管宏林, 等. 川东北普光气田下三叠统飞仙关组储层成岩作用研究[J]. 石油实验地质, 2010,32(4):366-372.
[13]	周瑞琦, 傅恒, 徐国盛, 等. 川东北元坝地区飞仙关组碳酸盐岩的岩石类型及成岩作用[J]. 成都理工大学学报(自然科学版), 2014,41(6):733-742.
[14]	戴金星, 刘德良, 曹高社. 华北陆块南部下寒武统海相泥质烃源岩的发现对天然气勘探的意义[J]. 地质论评, 2003,49(3):322-329+338.
[15]	廖建波, 陈启林, 李智勇, 等. 鄂尔多斯南缘下寒武统烃源岩的发现与意义[J]. 中国矿业大学学报, 2016,45(3):527-534.
[16]	梅冥相, 梅仕龙. 华北中寒武世张夏组复合海平面变化旋回层序[J]. 沉积学报, 1997,15(4):5-10.
[17]	陈小炜, 牟传龙, 葛祥英, 等. 华北地区寒武系第三统鲕粒滩的展布特征及其控制因素[J]. 石油天然气学报, 2012,34(11):8-14.
[18]	刘晓光, 陈启林, 白云来, 等. 鄂尔多斯盆地中寒武统张夏组沉积相特征及岩相古地理分析[J]. 天然气工业, 2012,32(5):14-18.
[19]	梅冥相, 马永生, 梅仕龙, 等. 华北寒武系层序地层格架及碳酸盐台地演化[J]. 现代地质, 1997,11(3):275-282.
[20]	苏立萍, 罗平, 胡社荣, 等. 川东北罗家寨气田下三叠统飞仙关组鲕粒滩成岩作用[J]. 古地理学报, 2004,6(2):182-190.
[21]	陈金勇, 李振鹏. 碳酸盐岩储层的主要影响因素[J]. 海洋地质前沿, 2010,26(4):19-25.
[22]	陈志斌, 陈梅, 王龙樟. 川东北地区下三叠统飞仙关组碳酸盐岩储层成岩作用[J]. 天然气地球科学, 2010,21(5):742-747.
[23]	高林. 碳酸盐岩成岩史及其对储层的控制作用——以普光气田为例[J]. 石油与天然气地质, 2008,29(6):733-739+747.
[24]	黄思静, QING H, 胡作维, 等. 四川盆地东北部三叠系飞仙关组碳酸盐岩成岩作用和白云岩成因的研究现状和存在问题[J]. 地球科学进展, 2007,22(5):495-503.
[25]	赵中平, 牟小清, 陈丽. 滨里海盆地东缘石炭系碳酸盐岩储层主要成岩作用及控制因素分析[J]. 现代地质, 2009,23(5):828-834.
[26]	梅冥相. 华北寒武系二级海侵背景下的沉积趋势及层序地层序列:以北京西郊下苇甸剖面为例[J]. 中国地质, 2011,38(2):317-337.
[27]	景宇轩, 刘建波, 闫振, 等. 利用风暴沉积类型恢复海平面变化:以北京西山下苇甸剖面寒武纪中晚期风暴沉积为例[J]. 古地理学报, 2015,17(5):653-668.
[28]	史晓颖, 陈建强. 华北地台东部寒武系层序地层年代格架[J]. 地学前缘, 1997,4(4):161-173.
[29]	王铁冠, 韩克猷. 论中-新元古界的原生油气资源[J]. 石油学报, 2011,32(1):1-7.
[30]	倪胜利. 北京西郊下苇甸剖面张夏组强迫型海退记录[J]. 地层学杂志, 2017,41(1):103-109.
[31]	张旭, 张宁, 杨振鸿, 等. 北京西山下苇甸中寒武统碳酸盐岩微相及沉积相研究[J]. 地质科技情报, 2009,28(6):25-30.
[32]	马永生, 梅冥相, 周润轩, 等. 层序地层框架下的鲕粒滩形成样式:以北京西郊下苇甸剖面寒武系第三统为例[J]. 岩石学报, 2017,33(4):1021-1036.
[33]	康世龙, 邵龙义, 易琦, 等. 京西下苇甸地区寒武系岩石特征及沉积环境研究[J]. 中国煤炭地质, 2016,28(6):1-8.
[34]	冯增昭, 彭勇民, 金振奎, 等. 中国晚寒武世岩相古地理[J]. 古地理学报, 2002,4(3):1-10.
[35]	冯增昭, 彭勇民, 金振奎, 等. 中国中寒武世岩相古地理[J]. 古地理学报, 2002,4(2):1-11.
[36]	强子同, 郭一华. 碳酸盐成岩环境[J]. 地质地球化学, 1982(8):16-22.
[37]	PLEE K, ARIZTEGUI D, MARTINI R, et al. Unravelling the microbial role in ooid formation—results of an in situ experiment in modern freshwater Lake Geneva in Switzerland[J]. Geobiology, 2010,6(4):341-350. DOI URL
[38]	FOLK R L, LYNCH A F L. Organic matter, putative nannobacteria and the formation of ooids and hardgrounds[J]. Sedimentology, 2010,48(2):215-229. DOI URL
[39]	毕义泉, 田海芹, 赵勇生, 等论泥晶套与次生白云岩原岩结构特征的恢复及意义[J]. 岩石学报, 2001,17(3):491496+504-507.
[40]	张秀莲. 鲕粒在成岩作用中的次生变化及其意义[J]. 大庆石油地质与开发, 1984,3(4):5-16+89-99.
[41]	朱筱敏. 沉积岩石学[M]. 北京: 石油工业出版社, 2008: 10-70.
[42]	赵彦彦, 郑永飞. 碳酸盐沉积物的成岩作用[J]. 岩石学报, 2011,27(2):501-519.
[43]	姜楠, 范凌霄, 刘卉, 等. 普光气田滩相储层特征及白云化成因[J]. 天然气地球科学, 2013,24(5):923-930.
[44]	蒋小琼, 管宏林, 郑和荣, 等. 四川盆地普光气田飞仙关组白云岩储层成因探讨[J]. 石油实验地质, 2014,36(3):332-336.
[45]	郭芪恒, 金振奎, 朱小二, 等. 北京下苇甸剖面张夏组鲕粒特征及其白云化机制[J]. 现代地质, 2018,32(4):766-773.
[46]	李文恒. 一种硅质岩成因的初步探讨[J]. 地质论评, 1980,26(5):442-446.
[47]	陈荣坤. 埋藏环境下碳酸盐岩建设性成岩作用类型、特征及其意义[J]. 现代地质, 1993,7(1):40-49.
