CSAMT法在福建省惠安地热勘查中的应用

doi:10.19657/j.geoscience.1000-8527.2021.184

现代地质 ›› 2022, Vol. 36 ›› Issue (02): 515-523.DOI: 10.19657/j.geoscience.1000-8527.2021.184

CSAMT法在福建省惠安地热勘查中的应用

任小庆¹(), 余鸿²(), 罗娜宁³, 李超民⁴, 王启宇⁵

1. 中石化绿源地热能开发有限公司,河北保定 071800
2. 福建省第四地质大队,福建宁德 352100
3. 陕西煤田地质勘查研究院有限公司, 陕西西安 710021
4. 贵州省地矿局104地质大队,贵州都匀 558000
5. 中国地质调查局成都地质调查中心,四川成都 610081

收稿日期:2021-09-18 修回日期:2021-11-20 出版日期:2022-04-10 发布日期:2022-06-01
通讯作者: 余鸿
作者简介:余鸿,男,工程师,1978年出生,物探专业,从事地球物理勘探工作。Email:49796@qq.com。
任小庆,男,工程师,1980年出生,地质学专业,从事地热勘探开发和地热尾水回灌工作。Email:937122575@qq.com。

Application of CSAMT in Geothermal Exploration in Hui’an, Fujian Province

REN Xiaoqing¹(), YU Hong²(), LUO Naning³, LI Chaomin⁴, WANG Qiyu⁵

1. SINOPEC Green Energy Geothermal Development Co., Ltd.,Baoding,Hebei 071800, China
2. Fujian Fourth Geological Brigade, Ningde,Fujian 352100, China
3. Shaanxi Coal Geology Investigation Research Institute Co.,Ltd.,Xi’an,Shaanxi 710021, China
4. 104 Geological Team, Guizhou Bureau of Geology and Mineral Exploration and Development, Duyun, Guizhou 558000, China: 5.Center of chengdu,China Geological Survey,Chengdu,Sichuan 610081,China

Received:2021-09-18 Revised:2021-11-20 Online:2022-04-10 Published:2022-06-01
Contact: YU Hong

摘要/Abstract

摘要：

通过在福建省泉州市惠安县聚龙小镇地区进行地热水探测以解决当地的温泉洗浴用水问题。该区域主要为燕山晚期二长花岗岩,通过采用可控源音频大地电磁法( CSAMT),在深部从构造分析出发,共布设了6条 CSAMT 勘探线,共 166 个测点,测线总长度3.96 km。在对野外数据进行了采集、处理、反演、解释之后,根据反演解释结果共发现3条断裂构造,确定了4个可能含水的低阻带,查明了区域内含水层系的埋藏深度。在此基础之上,进行了1口地热井的施工,井深1 150 m,井底温度44 ℃,井口出水量600 m³/d,出水温度34 ℃,很好地验证了CSAMT 在花岗岩地区进行地热水探测的实用性和有效性。

关键词: CSAMT, 地热勘查, 地热, 惠安

Abstract:

This study attempts to solve the local hot spring bath water problem by conducting geothermal water exploration in Julong Town (Hui’an County, Quanzhou City), Fujian Province. This area contains mainly late Yanshanian feldspar granite. This study uses the Controlled Source Audio Magnetotelluric Method (CSAMT). Starting with deep structural analysis, a total of six CSAMT exploration lines are arranged, with 166 measurement points and a total length of 3.96 km. After collecting, processing, inverting, and interpreting the field data, three fault structures were identified, along with four low-resistance zones with possible water cut. Burial depth of the aquifer system in the area was also determined. Accordingly, a geothermal well (1,150 m deep) was excavated, yielding 600 m³/d water output and 34 ℃ water temperature, which supports the CSAMT results for geothermal water exploration in granite areas.

Key words: CSAMT, geothermal exploration, geothermal, Huian

中图分类号:

任小庆, 余鸿, 罗娜宁, 李超民, 王启宇. CSAMT法在福建省惠安地热勘查中的应用[J]. 现代地质, 2022, 36(02): 515-523.

REN Xiaoqing, YU Hong, LUO Naning, LI Chaomin, WANG Qiyu. Application of CSAMT in Geothermal Exploration in Hui’an, Fujian Province[J]. Geoscience, 2022, 36(02): 515-523.

图/表 10

图1 惠安县聚龙小镇地区地质简图

Fig.1 Geological sketch map of Julong Town, Hui’an County

表1 地层地球物理参数特征表

Table 1 Characteristics of stratigraphic geophysical parameters

地层及岩性	电阻率/(Ω·m)
地层及岩性	范围	均值
第四系黏土及砂砾卵石	20~500	250
花岗岩	2 000~10 000	5 000
断裂	100~2 000	800

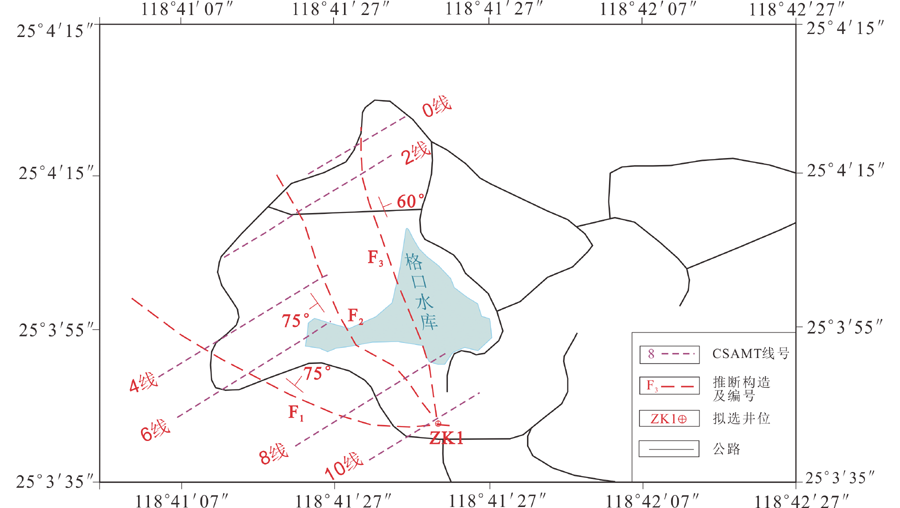

图2 CSAMT工作布置图

Fig.2 Diagram of CSAMT work layout

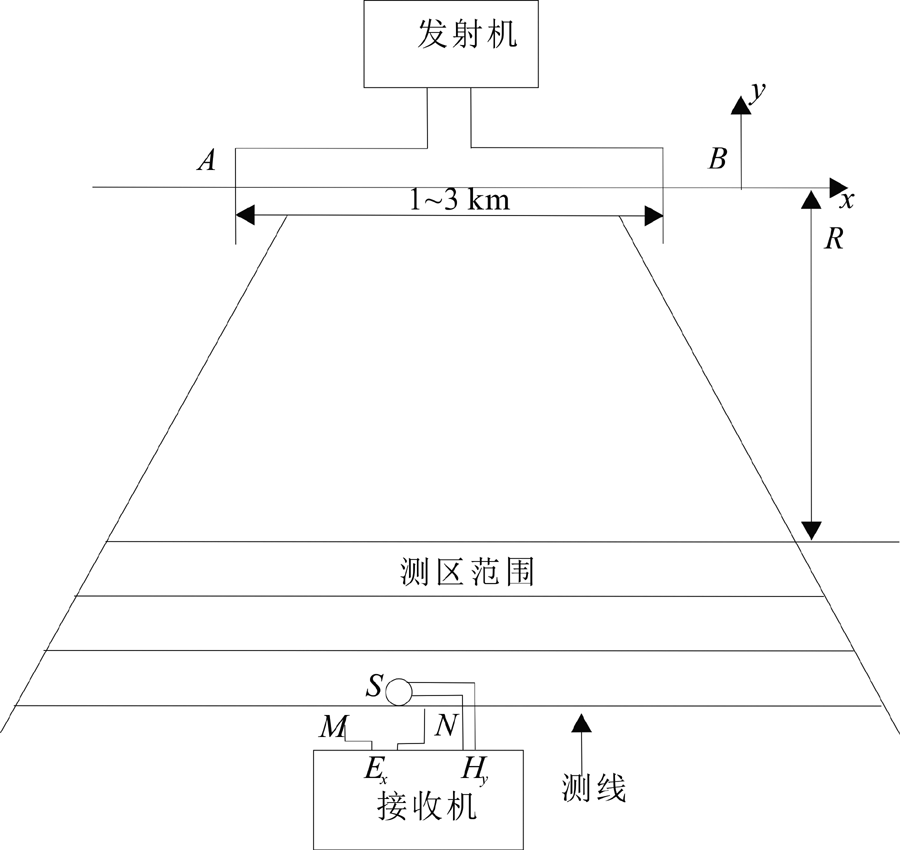

图3 CSAMT原理示意图

Fig.3 Schematic diagram of the CSAMT principle

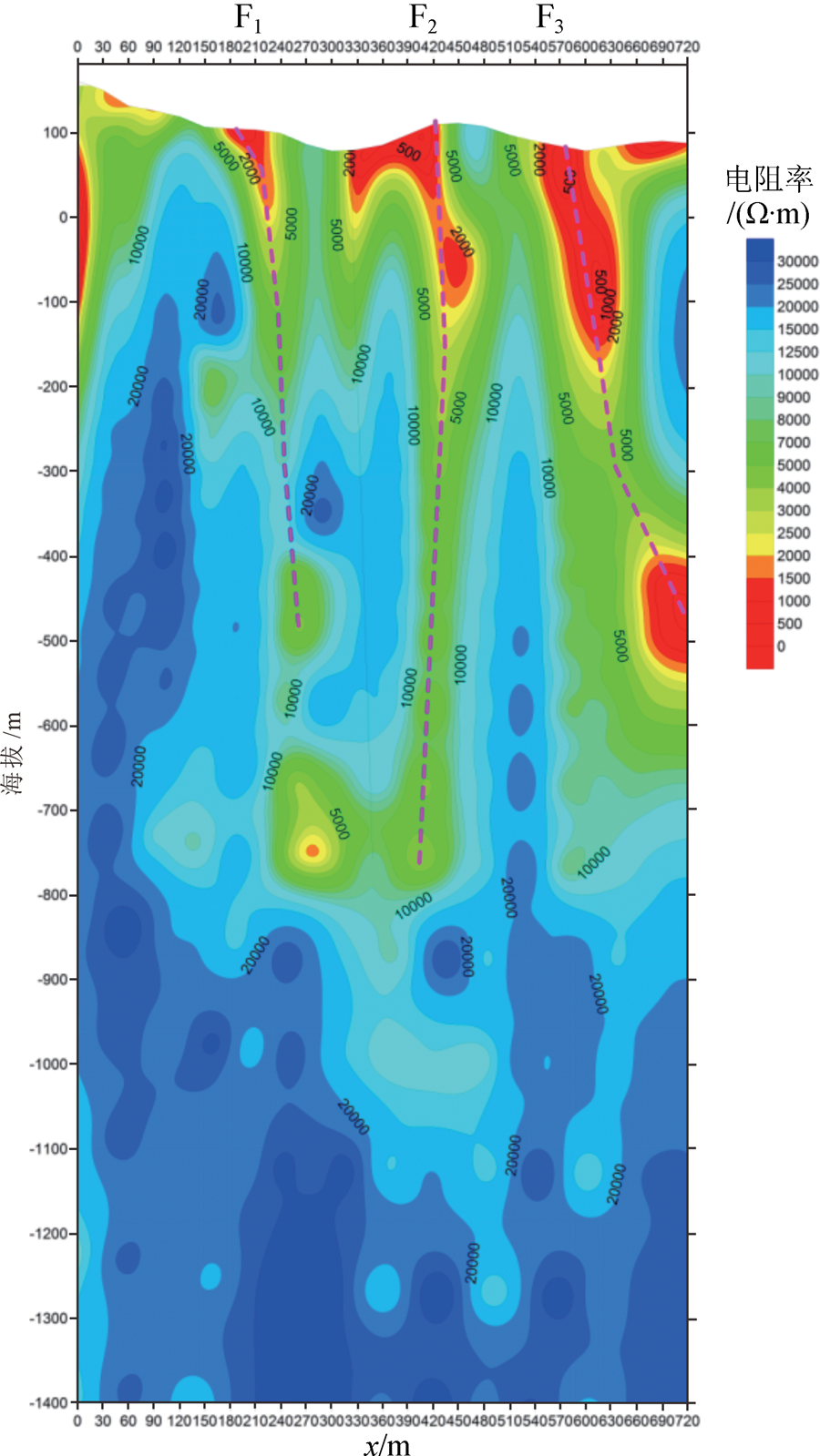

图4 CSAMT测深0线反演剖面图

Fig.4 Inversion profile for Line 0 of CSAMT sounding

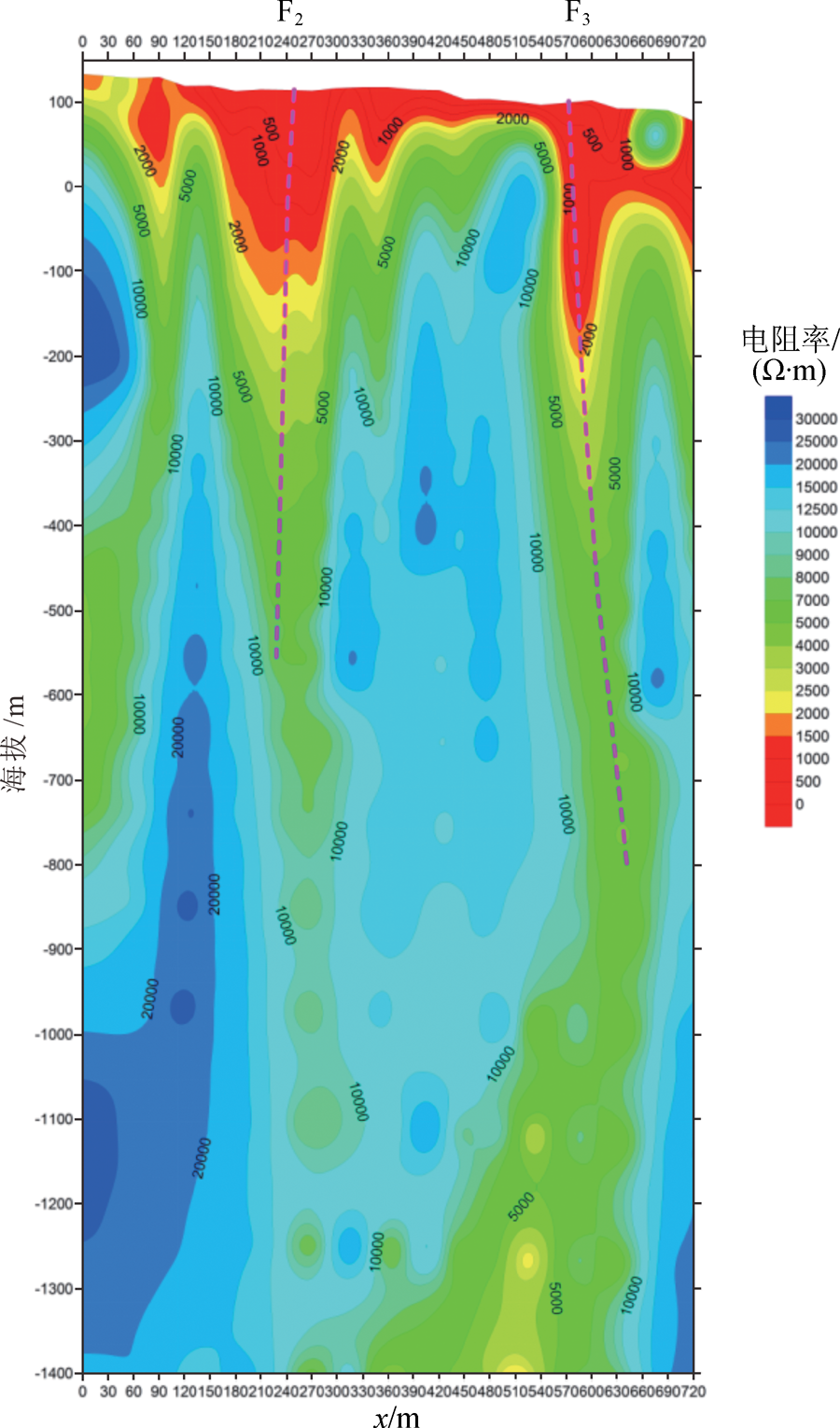

图5 CSAMT测深2线反演剖面图

Fig.5 Inversion profile for Line 2 of CSAMT sounding

图6 CSAMT测深4线反演剖面图

Fig. 6 Inversion profile for Line 4 of CSAMT sounding

图7 CSAMT测深6线反演剖面图

Fig.7 Inversion profile for Line 6 of CSAMT sounding

图8 CSAMT测深8线反演剖面图

Fig.8 Inversion profile for Line 8 of CSAMT sounding

图9 CSAMT测深10线反演剖面图

Fig.9 Inversion profile for Line 10 of CSAMT sounding
