基于水文地球化学特征的辽宁丹东地区地热水成因模式研究

doi:10.19657/j.geoscience.1000-8527.2022.017

现代地质 ›› 2022, Vol. 36 ›› Issue (02): 474-483.DOI: 10.19657/j.geoscience.1000-8527.2022.017

基于水文地球化学特征的辽宁丹东地区地热水成因模式研究

杨峰田¹^,²(), 石宇佳¹^,², 李文庆³^,⁴()

1. 吉林大学新能源与环境学院,吉林长春 130021
2. 吉林大学地下水资源与环境教育部重点实验室,吉林长春 130021
3. 吉林大学地球科学学院,吉林长春 130021
4. 自然资源部东北亚矿产资源评价重点实验室,吉林长春 130021

收稿日期:2021-08-06 修回日期:2022-03-02 出版日期:2022-05-10 发布日期:2022-06-14
通讯作者: 李文庆
作者简介:李文庆,男,高级工程师,博士,1985年出生,数字地质科学专业,主要从事数字地质和地质测试方面的研究。Email:lwq@jlu.edu.cn。
杨峰田,男,副教授,博士,1983年出生,地质工程专业,主要从事地热系统成因和水岩相互作用等方面的研究。Email:yangfengtian@jlu.edu.cn。
基金资助:
国家自然科学基金项目(41202167)

Genesis Model of Geothermal Water in Dandong Area of Liaoning Province Based on Hydrogeochemical Characteristics

YANG Fengtian¹^,²(), SHI Yujia¹^,², LI Wenqing³^,⁴()

1. College of New Energy and Environment, Jilin University, Changchun, Jilin 130021, China
2. Key Laboratory of Groundwater Resources and Environment, Ministry of Education, Jilin University, Changchun, Jilin 130021, China
3. College of Earth Sciences, Jilin University, Changchun, Jilin 130021, China
4. Key Laboratory of Northeast Asia Mineral Resources Evaluation, Ministry of Natural Resources, Changchun, Jilin 130021, China

Received:2021-08-06 Revised:2022-03-02 Online:2022-05-10 Published:2022-06-14
Contact: LI Wenqing

摘要/Abstract

摘要：

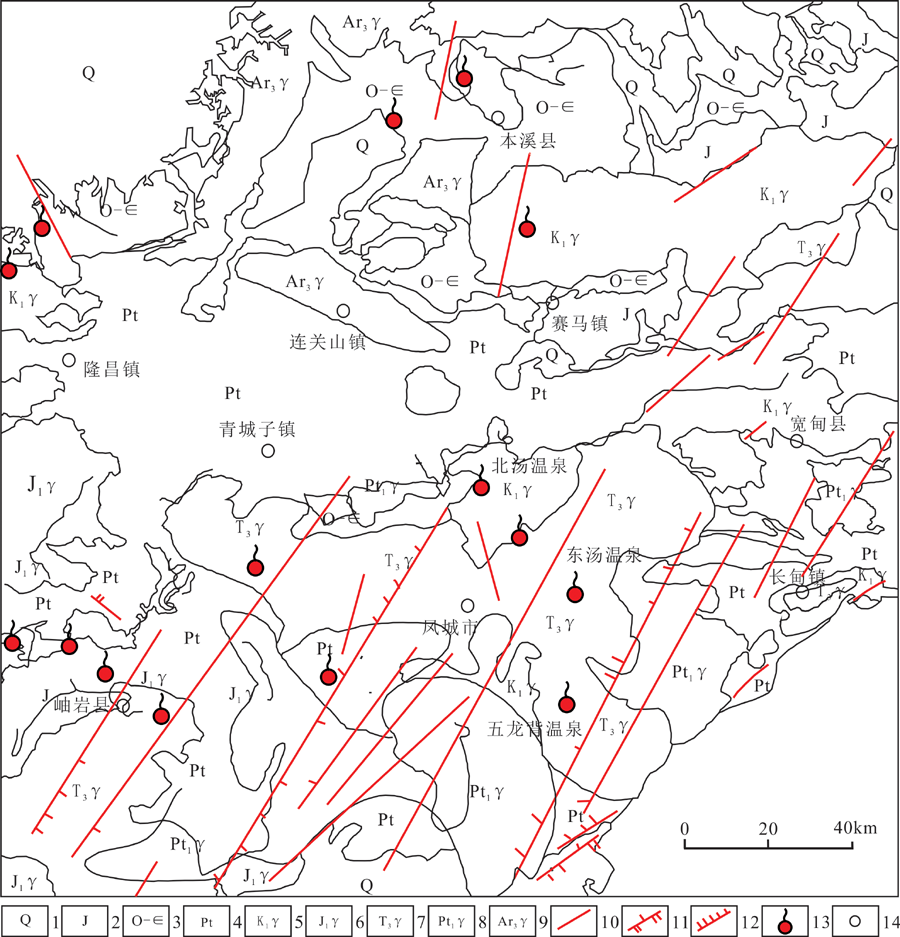

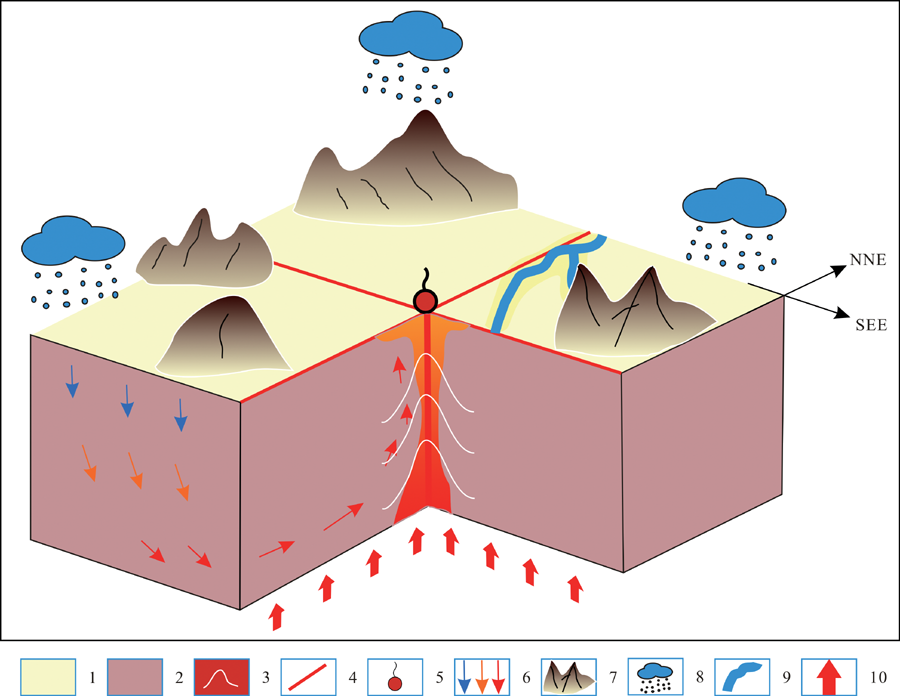

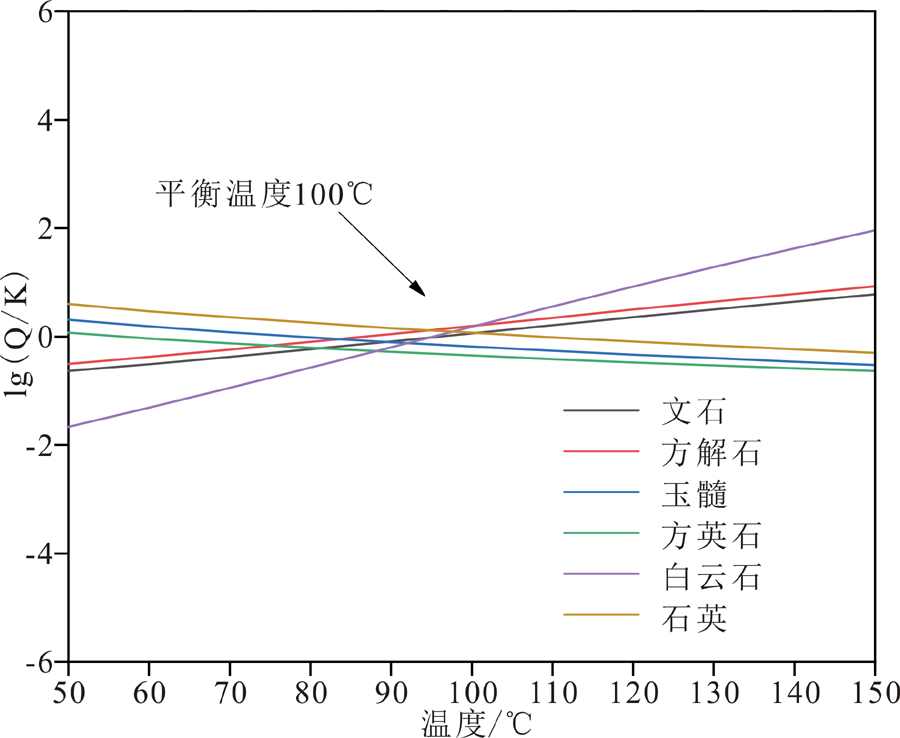

辽宁丹东地区地热资源丰富,阐明其地热田的成因模式对于区域热水资源的可持续开发利用具有重要意义。以区内北汤、东汤、五龙背地热田为研究对象,进行水化学和同位素分析。结果表明,北汤、东汤、五龙背地热水的水化学类型分别为SO₄·Cl-Na·Ca型、HCO₃·SO₄-Na型、 HCO₃-Na·Ca、HCO₃·SO₄-Na和HCO₃·Cl-Na型。研究区的热水来源为大气降水,北汤、东汤地热田的补给高程分别为678 m和376 m。根据¹⁴C测年方法,得出北汤、东汤和五龙背地热田地热水年龄分别为2 000~3 300 a B.P.、2 200~7 200 a B.P.和700~2 900 a B.P.。根据二氧化硅地温计和lg(Q/K)方法,北汤、东汤和五龙背地热田的热储温度分别为92 ℃、120 ℃和100~101 ℃,相应的地热水循环深度分别为1 900 m、3 000 m和800~1 800 m。地热水接收大气降水入渗补给,经断裂带深循环加热,于NNE和NW向两组断裂交汇处上涌进入浅部含水层或出露地表成泉,属中低温对流型地热系统。

关键词: 丹东, 地热田, 成因模式, 中低温对流型地热系统

Abstract:

Geothermal resources are abundant in Dandong. It is of great significance to establish the genesis model of the geothermal fields for sustainable utilization and further development. The geothermal fields of Bei-tang, Dongtang and Wulongbei were investigated for hydrochemical and isotopic analysis. The results show that the hydrochemical types of Beitang, Dongtang and Wulongbei geothermal water are SO₄·Cl-Na·Ca, HCO₃·SO₄-Na and HCO₃-Na·Ca, HCO₃·SO₄-Na and HCO₃·Cl-Na, respectively. The source of the thermal water is atmospheric precipitation. The recharge elevations of Beitang and Dongtang geothermal fields are 678 and 376 m, respectively. According to ¹⁴C dating methods, the ages of the thermal waters in Beitang, Dongtang and Wulongbei geothermal fields are 2,000-3,300 and 2,200-7,200 and 700-2,900 a B.P., respectively. The reservoir temperatures of Beitang, Dongtang and Wulongbei geothermal fields are predicted to be 92, 120, and 100-101 ℃, respectively according to the silica and lg(Q/K) geothermometer. The thermal water circulation depth of Beitang, Dongtang and Wulongbei geothermal fields are ca. 1,900, 3,000 and 800-1,800 m, respectively. The thermal water is heated up during deep circulation through the fault zone, and then upwelled into shallow aquifers or outcrops as springs at the intersection of NNE and NW trending faults, which belong to low to medium temperature geothermal system of convective type.

Key words: Dandong, geothermal field, genesis model, low to medium temperature geothermal system of convective type

中图分类号:

杨峰田, 石宇佳, 李文庆. 基于水文地球化学特征的辽宁丹东地区地热水成因模式研究[J]. 现代地质, 2022, 36(02): 474-483.

YANG Fengtian, SHI Yujia, LI Wenqing. Genesis Model of Geothermal Water in Dandong Area of Liaoning Province Based on Hydrogeochemical Characteristics[J]. Geoscience, 2022, 36(02): 474-483.

图/表 14

参考文献 35

[1]	庞忠和, 汪集旸. 地热能迎空前发展机遇[N]. 中国科学报, 2021-01-06(3).
[2]	王贵玲, 刘彦广, 朱喜, 等. 中国地热资源现状及发展趋势[J]. 地学前缘, 2020, 27(1): 1-9.
[3]	陈粤强, 姬永涛, 浦静怡, 等. 关中盆地中深层地热资源开发方式探讨[J]. 西部探矿工程, 2018, 30(11): 103-106.
[4]	汪集旸. 中低温对流型地热系统[M]. 北京: 科学出版社, 1993.
[5]	FENG J Y, ZHANG Y, HE Z L, et al. Discussion on evaluation methodology of hydrothermal geothermal reservoir[J]. Journal of Groundwater Science and Engineering, 2019, 7(1): 29-41.
[6]	孙焕朝. 丹东-辽阳热红外遥感地温反演与地热资源探测方法研究[D]. 长春: 吉林大学, 2018.
[7]	梁光佐. 丹东五龙背地热田地质构造及热储条件的分析[J]. 丹东师专学报, 1995(3): 38-43.
[8]	张玉忱, 郭建哲, 段亚男. 辽宁省丹东市东汤民生地热勘查研究[J]. 城市地理, 2016(24): 149-151.
[9]	王安东, 任玉河, 孙文福, 等. 辽东地区和海城地震区的地热观测[J]. 地震学报, 1987, 9(4): 392-405,444.
[10]	张作佳, 李云芙. 五龙背热矿泉水化学特征[J]. 辽宁地质, 1988(1): 72-77.
[11]	常婧莹. 丹东市温泉资源的应用现状调查[J]. 四川建材, 2014, 40(4): 106-107,119.
[12]	钟以章, 肖秀清. 辽东半岛温泉与地震空间分布关系讨论[J]. 地震地质, 1990, 12(4): 343-350.
[13]	杨峰田, 李文庆. 丹东温泉成因模式分析[M]//中国地球物理学会.2017中国地球科学联合学术年会论文集. 北京: 中国地球物理学会, 2017:2.
[14]	李文庆. 辽宁东部地区地热特征及岩石放射性生热对地热资源潜力的影响[D]. 长春: 吉林大学, 2015.
[15]	张作佳. 辽宁省丹东市五龙背地热田水文地质详查报告[R]. 丹东: 辽宁省地矿局第七地质队, 1984.
[16]	YAN B Z, XIAO C L, LIANG X J, et al. Influences of pH and CO₂ on the formation of metasilicate mineral water in Changbai Mountain, Northeast China[J]. Applied Water Science, 2017, 7(4): 1657-1667.
[17]	国家卫生健康委员会,国家市场监督管理总局. 食品安全国家标准饮用天然矿泉水GB 8537-2018[S]. 北京: 中国标准出版社.
[18]	YAN M, JIA L, DAI J L. Using groundwater chemistry to identify soil cave development in Karst terrain: A case study in Guangzhou, China[J]. Geochemistry International, 2021, 59(2): 199-205.
[19]	LIU J, WANG H, JIN D W, et al. Hydrochemical characteristics and evolution processes of Karst groundwater in Carboniferous Taiyuan formation in the Pingdingshan coalfield[J]. Environmental Earth Sciences, 2020, 79(6): 1-14.
[20]	霍冬雪, 周训, 刘海生, 等. 云南祥云县王家庄碱性温泉水化学特征与成因分析[J]. 现代地质, 2019, 33(3): 680-690.
[21]	张春潮, 李向全, 马剑飞, 等. 基于水化学及稳定同位素的西藏察雅地下热水成因研究[J]. 现代地质, 2021, 35(1): 199-208.
[22]	王凤生. 吉林省大气降水氢氧同位素浓度场时空展布及环境效应[J]. 水文地质工程地质, 1995, 22(4): 28-31.
[23]	柳鉴容, 宋献方, 袁国富, 等. 中国东部季风区大气降水δ¹⁸O的特征及水汽来源[J]. 科学通报, 2009, 54(22): 3521-3531.
[24]	KAUFMAN S, LIBBY W F. The natural distribution of tritium[J]. Physical Review, 1954, 93(6): 1337.
[25]	VON BUTTLAR H, LIBBY W F. Natural distribution of cosmic-ray produced tritium. II[J]. Journal of Inorganic and Nuclear Chemistry, 1955, 1(1/2): 75-91.
[26]	THATCHER L L. The distribution of tritium fallout in precipita-tion over north America[J]. International Association of Scientific Hydrology Bulletin, 1962, 7(2): 48-58.
[27]	VOGEL J C. Variability of carbon isotope fractionation during photosynthesis[M]//Stable Isotopes and Plant Carbon-water Relations. Amsterdam: Elsevier, 1993: 29-46.
[28]	TAMERS M A. Validity of radiocarbon dates on ground water[J]. Geophysical Surveys, 1975, 2(2): 217-239.
[29]	PEARSON F J Jr, WHITE D E. Carbon 14 ages and flow rates of water in Carrizo Sand, Atascosa County, Texas[J]. Water Resources Research, 1967, 3(1): 251-261.
[30]	钱会, 马致远. 水文地球化学[M]. 北京: 地质出版社, 2005.
[31]	马鑫, 付雷, 李铁锋, 等. 喜马拉雅东构造结地区地热成因分析[J]. 现代地质, 2021, 35(1): 209-219.
[32]	GIGGENBACH W F. Geothermal solute equilibria. Derivation of Na-K-Mg-Ca geoindicators[J]. Geochimica et Cosmochimica Acta, 1988, 52(12): 2749-2765.
[33]	廖昕, 蒋翰, 徐正宣, 等. 西藏东部阿旺地下热水化学特征及其成因初探[J]. 工程地质学报, 2020, 28(4): 916-924.
[34]	王莹, 周训, 于湲, 等. 应用地热温标估算地下热储温度[J]. 现代地质, 2007, 21(4): 605-612.
[35]	卢丽, 陈余道, 代俊鸽, 等. 四川昭觉竹核温泉水文地球化学特征及成因[J]. 现代地质, 2021, 35(3): 703-710.

编号	样品名称	水样类型		纬度 (N)		经度 (E)			温度/ ℃		TDS (mg/L)	pH		Ca²⁺/ (mg/L)		Mg²⁺/ (mg/L)		K⁺/ (mg/L)		Na⁺/ (mg/L)		Sr²⁺/ (mg/L)		N0₃^-/ (mg/L)		S0₄^2-/ (mg/L)
1	B01-W	温泉水		40°36'37″		124°04'29″			47.0		850	7.27		130.82		0.59		9.51		282.13		9.62		2.39		714.95
2	B02-H	河水		40°36'33″		124°04'34″			25.0		170	7.27		45.27		10.83		3.21		44.05		0.04		15.05		48.41
3	B03-H	河水		40°36'33″		124°04'12″			25.5		200	7.18		48.45		11.51		3.77		169.65		0.89		15.04		75.80
4	B04-D	浅层地下水		40°36'53″		124°04'12″			15.0		190	6.33		39.04		9.83		25.24		96.02		0.48		108.49		25.90
5	D01-W	温泉水		40°25'07″		124°18'01″			48.0		120	5.90		12.21		1.30		7.82		83.12		0		6.96		56.44
6	D02-D	浅层地下水		40°24'48″		124°18'33″			20.1		70	6.60		13.37		1.99		1.80		55.22		1.17		0		11.65
7	D03-D	浅层地下水		40°25'23″		124°17'57″			13.0		90	6.44		18.44		3.25		2.62		86.70		0.33		33.15		10.81
8	W01	地热井水		40°14'58″		124°16'37″			31.1		230	8.02		32.21		5.63		4.72		62.30		2.02		29.17		38.14
9	W02	地热井水		40°14'58″		124°16'37″			58.0		230	8.20		33.49		4.89		4.98		57.87		1.29		30.38		36.04
10	W03	地热井水		40°15'25″		124°15'55″			59.0		210	8.96		9.77		<0.4		4.64		85.98		0.71		2.90		34.26
11	W04	地热井水		40°15'28″		124°15'55″			59.5		240	8.26		14.27		<0.4		5.42		92.61		1.93		7.86		57.71
样品编号	样品名称	HC0₃^-/ (mg/L)	C0₃^2-/ (mg/L)		F^-/ (mg/L)		Cl^-/ (mg/L)	Br^-/ (mg/L)		SiO₂/ (mg/L)			H₂SiO₃/ (mg/L)		δ¹⁸O /‰		δ¹⁸O 标准偏差		δ²H/ ‰		δ²H 标准偏差		³H/ TU		¹⁴C/ pMC		δ¹³C/ ‰
1	B01-W	39.66	0		6.00		161.04	0.21		73.18			95.130		-9.77		0.10		-68.79		0.19		0		60.3		-17.7
2	B02-H	129.36	0		0.18		3.75	0		3.28			4.264		-8.59		0.15		-59.89		0.24		10.3		ND		ND
3	B03-H	124.49	0		0.55		9.26	0		6.48			8.424		-8.73		0.14		-60.16		0.30		10.4		ND		ND
4	B04-D	54.31	0		0.07		11.32	0		12.38			16.090		-8.40		0.22		-58.79		0.65		8.3		ND		ND
5	D01-W	95.19	0		7.88		13.35	0		115.43			150.059		-9.02		0.07		-61.34		0.50		1.0		37.6		-11.3
6	D02-D	36.61	0		0.14		3.96	13.20		19.98			25.970		-8.01		0.14		-55.40		0.23		8.9		ND		ND
7	D03-D	36.61	0		0.09		7.68	0		18.03			23.440		-8.39		0.24		-57.98		0.35		9.8		ND		ND
8	W01	167.67	0		1.57		31.80	0.02		56.28			73.160		-8.08		0.09		-55.90		0.48		7.9		ND		ND
9	W02	148.20	0		1.49		32.25	0.02		83.70			108.810		-8.04		0.07		-55.79		0.27		1.5		ND		ND
10	W03	95.19	7.05		8.91		19.28	0		85.33			110.929		-8.81		0.20		-59.68		0.40		1.8		ND		ND
11	W04	152.60	0		3.79		25.66	0.03		86.05			111.865		-8.50		0.15		-58.88		0.35		0		63.2		-15.8

编号	样品名称	水样类型		纬度 (N)		经度 (E)			温度/ ℃		TDS (mg/L)	pH		Ca²⁺/ (mg/L)		Mg²⁺/ (mg/L)		K⁺/ (mg/L)		Na⁺/ (mg/L)		Sr²⁺/ (mg/L)		N0₃^-/ (mg/L)		S0₄^2-/ (mg/L)
1	B01-W	温泉水		40°36'37″		124°04'29″			47.0		850	7.27		130.82		0.59		9.51		282.13		9.62		2.39		714.95
2	B02-H	河水		40°36'33″		124°04'34″			25.0		170	7.27		45.27		10.83		3.21		44.05		0.04		15.05		48.41
3	B03-H	河水		40°36'33″		124°04'12″			25.5		200	7.18		48.45		11.51		3.77		169.65		0.89		15.04		75.80
4	B04-D	浅层地下水		40°36'53″		124°04'12″			15.0		190	6.33		39.04		9.83		25.24		96.02		0.48		108.49		25.90
5	D01-W	温泉水		40°25'07″		124°18'01″			48.0		120	5.90		12.21		1.30		7.82		83.12		0		6.96		56.44
6	D02-D	浅层地下水		40°24'48″		124°18'33″			20.1		70	6.60		13.37		1.99		1.80		55.22		1.17		0		11.65
7	D03-D	浅层地下水		40°25'23″		124°17'57″			13.0		90	6.44		18.44		3.25		2.62		86.70		0.33		33.15		10.81
8	W01	地热井水		40°14'58″		124°16'37″			31.1		230	8.02		32.21		5.63		4.72		62.30		2.02		29.17		38.14
9	W02	地热井水		40°14'58″		124°16'37″			58.0		230	8.20		33.49		4.89		4.98		57.87		1.29		30.38		36.04
10	W03	地热井水		40°15'25″		124°15'55″			59.0		210	8.96		9.77		<0.4		4.64		85.98		0.71		2.90		34.26
11	W04	地热井水		40°15'28″		124°15'55″			59.5		240	8.26		14.27		<0.4		5.42		92.61		1.93		7.86		57.71
样品编号	样品名称	HC0₃^-/ (mg/L)	C0₃^2-/ (mg/L)		F^-/ (mg/L)		Cl^-/ (mg/L)	Br^-/ (mg/L)		SiO₂/ (mg/L)			H₂SiO₃/ (mg/L)		δ¹⁸O /‰		δ¹⁸O 标准偏差		δ²H/ ‰		δ²H 标准偏差		³H/ TU		¹⁴C/ pMC		δ¹³C/ ‰
1	B01-W	39.66	0		6.00		161.04	0.21		73.18			95.130		-9.77		0.10		-68.79		0.19		0		60.3		-17.7
2	B02-H	129.36	0		0.18		3.75	0		3.28			4.264		-8.59		0.15		-59.89		0.24		10.3		ND		ND
3	B03-H	124.49	0		0.55		9.26	0		6.48			8.424		-8.73		0.14		-60.16		0.30		10.4		ND		ND
4	B04-D	54.31	0		0.07		11.32	0		12.38			16.090		-8.40		0.22		-58.79		0.65		8.3		ND		ND
5	D01-W	95.19	0		7.88		13.35	0		115.43			150.059		-9.02		0.07		-61.34		0.50		1.0		37.6		-11.3
6	D02-D	36.61	0		0.14		3.96	13.20		19.98			25.970		-8.01		0.14		-55.40		0.23		8.9		ND		ND
7	D03-D	36.61	0		0.09		7.68	0		18.03			23.440		-8.39		0.24		-57.98		0.35		9.8		ND		ND
8	W01	167.67	0		1.57		31.80	0.02		56.28			73.160		-8.08		0.09		-55.90		0.48		7.9		ND		ND
9	W02	148.20	0		1.49		32.25	0.02		83.70			108.810		-8.04		0.07		-55.79		0.27		1.5		ND		ND
10	W03	95.19	7.05		8.91		19.28	0		85.33			110.929		-8.81		0.20		-59.68		0.40		1.8		ND		ND
11	W04	152.60	0		3.79		25.66	0.03		86.05			111.865		-8.50		0.15		-58.88		0.35		0		63.2		-15.8

温泉名称	温度/℃	水量/(t/h)	TDS/(mg/L)	水化学类型
北汤温泉	40	1.0	1 300	SO₄-Na·Ca
东汤温泉	70	30.0	500	HCO₃·SO₄-Na

温泉名称	温度/℃	水量/(t/h)	TDS/(mg/L)	水化学类型
北汤温泉	40	1.0	1 300	SO₄-Na·Ca
东汤温泉	70	30.0	500	HCO₃·SO₄-Na

样品编号	位置	水样类型	t/a B.P. (Vogel 模型)	t/a B.P. (Tamers 模型)	t/a B.P. (Pearson 模型)
B01-W	北汤	温泉水	3 310	/	2 016
D01-W	东汤	温泉水	7 215	6 089	2 210
W04	五龙背	地热井水	2 920	/	690
