GF-5高光谱数据在植被覆盖区的蚀变信息提取研究——以广东省玉水铜矿为例

doi:10.19657/j.geoscience.1000-8527.2020.04.05

现代地质 ›› 2020, Vol. 34 ›› Issue (04): 680-686.DOI: 10.19657/j.geoscience.1000-8527.2020.04.05

GF-5高光谱数据在植被覆盖区的蚀变信息提取研究——以广东省玉水铜矿为例

连琛芹¹^,²^,³(), 姚佛军¹(), 陈懋弘¹, 马克忠¹, 王海龙³

1.中国地质科学院矿产资源研究所成矿与资源评价重点实验室,北京 100037
2.中国地质大学(北京) 地球科学与资源学院,北京 100083
3.中国地质调查局呼和浩特自然资源综合调查中心,内蒙古呼和浩特 010010

收稿日期:2019-09-15 修回日期:2019-12-05 出版日期:2020-08-31 发布日期:2020-09-03
通讯作者: 姚佛军
作者简介:姚佛军,男,副研究员,1980年出生,矿物学、岩石学、矿床学专业,主要从事遥感地质研究工作。Email: fjyao@sina.com。
连琛芹,男,硕士,1992年出生,矿物学、岩石学、矿床学专业,主要从事遥感地质研究工作。Email: lianchenqin@foxmail.com。
基金资助:
中国地质调查局全国矿产资源潜力动态评价项目(DD20190193);中央级公益性科研院所基本科研业务费专项资金资助项目(K1501);中国地质调查局基本科研业务费项目(JYYWF201830)

The Study on Alteration Information Extraction of GF-5 Hyperspectral Data in Vegetation Coverage Area: A Case Study of the Yushui Copper Deposit in Guangdong Province

LIAN Chenqin¹^,²^,³(), YAO Fojun¹(), CHEN Maohong¹, MA Kezhong¹, WANG Hailong³

1. Key Laboratory of Metallogeny and Resources Assessment,Institute of Mineral Resources, Chinese Academy of Geological Sciences, Beijing 100037, China
2. School of Earth Sciences and Resources, China University of Geosciences,Beijing 100083, China
3. Hohhot Natural Resources Comprehensive Survey Center, China Geological Survey, Hohhot, Inner Mongolia 010010, China

Received:2019-09-15 Revised:2019-12-05 Online:2020-08-31 Published:2020-09-03
Contact: YAO Fojun

摘要/Abstract

摘要：

高分五号卫星是我国第一颗高光谱综合观测卫星,自2018年发射以来,还未见到该卫星数据在蚀变信息提取研究领域的相关报道。本研究以高分五号高光谱数据为主要数据源,采用 MNF算法、PPI算法,结合SAM技术的方法,提取广东省玉水铜矿植被覆盖区的蚀变矿物信息。本次提取的蚀变矿物有赤铁矿、针铁矿、高岭石、蒙脱石和白云母。结合已知的地质矿产资料,对提取的异常信息进行了分析验证。验证结果显示,该数据提取的蚀变异常与研究区地质信息吻合较好。上述研究表明,利用高分五号高光谱数据对本地区蚀变矿物信息的提取是可行的,对该区未来矿产勘查具有重要的指导意义,同时也为未来高分五号高光谱数据在蚀变信息提取研究方面提供了参考。

关键词: 高分五号, 高光谱, 植被覆盖区, 蚀变矿物, 蚀变信息提取, 铜矿

Abstract:

GF-5 satellite is China’s first hyperspectral integrated observation satellite. Since the launch of GF-5 satellite in 2018, we did not found any studies reported on alteration information extraction. In this paper, GF-5 hyperspectral data were used as the main data source, and the MNF algorithm, PPI algorithm and SAM technology were used to extract the altered mineral information in the vegetation coverage area of the Yushui copper deposit in Guangdong Province. The altered minerals extracted in this study include hematite, goethite, kaolinite, montmorillonite and muscovite. Based on the known geological and mineral resources, the extracted information was analyzed and verified. The verification results show that the information on the altered minerals extracted from the study area is in good agreement with the geological information. In summary, GF-5 hyperspectral data is feasible for the alteration information extraction in this area, and has important guiding significance for copper exploration. At the same time, this study also provides reference for the future research of alteration information extraction of GF-5 hyperspectral data.

Key words: GF-5, hyperspectral, vegetation coverage area, altered mineral, alteration information extraction, copper deposit

中图分类号:

P627
TP79

连琛芹, 姚佛军, 陈懋弘, 马克忠, 王海龙. GF-5高光谱数据在植被覆盖区的蚀变信息提取研究——以广东省玉水铜矿为例[J]. 现代地质, 2020, 34(04): 680-686.

LIAN Chenqin, YAO Fojun, CHEN Maohong, MA Kezhong, WANG Hailong. The Study on Alteration Information Extraction of GF-5 Hyperspectral Data in Vegetation Coverage Area: A Case Study of the Yushui Copper Deposit in Guangdong Province[J]. Geoscience, 2020, 34(04): 680-686.

图/表 9

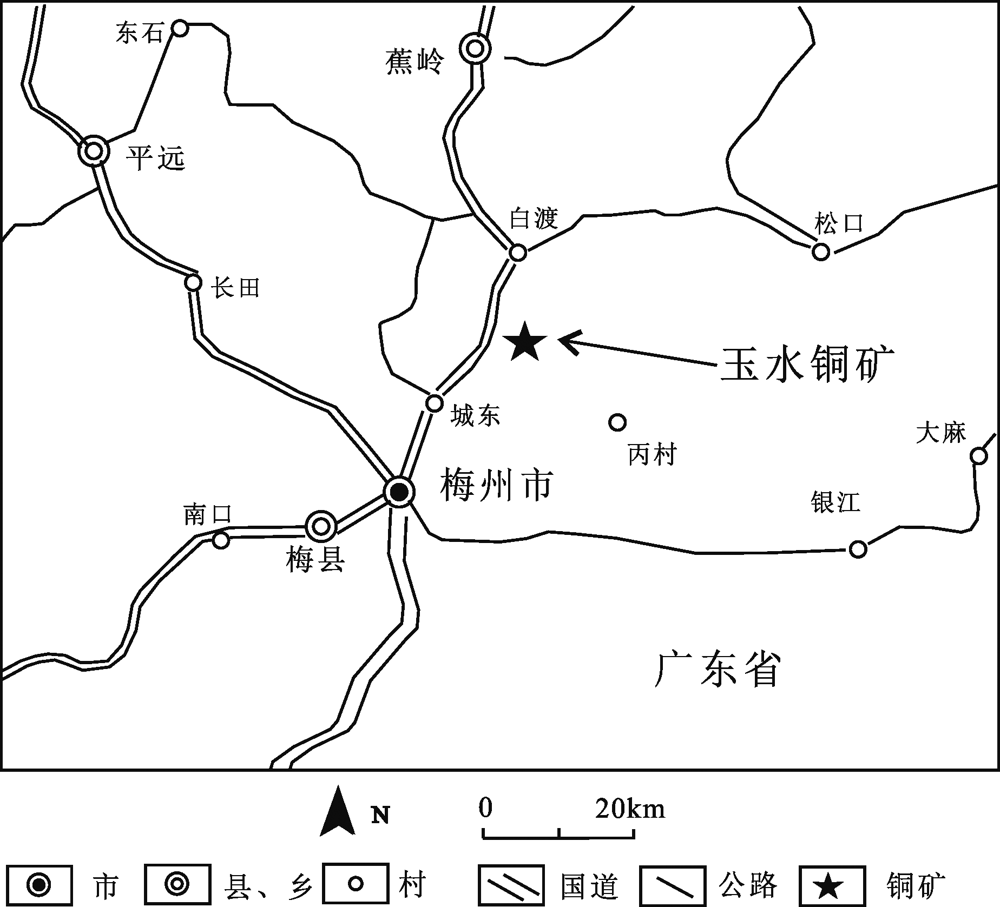

图1 研究区地理位置

Fig.1 Location of the study area

表1 AHSI的基本物理参数

Table 1 The main technical parameters of the advanced hyper-spectral imager(AHSI)

光谱模块	波段数	波段范围/ μm	波段宽度/ nm	空间分辨率 /m	幅宽/ km
VNIR	150	0.4~ 0.9	5	30	60
SWIR	180	0.9~ 2.5	10	30	60

图2 大气校正前后对比图

Fig.2 Images before and after atmospheric correction

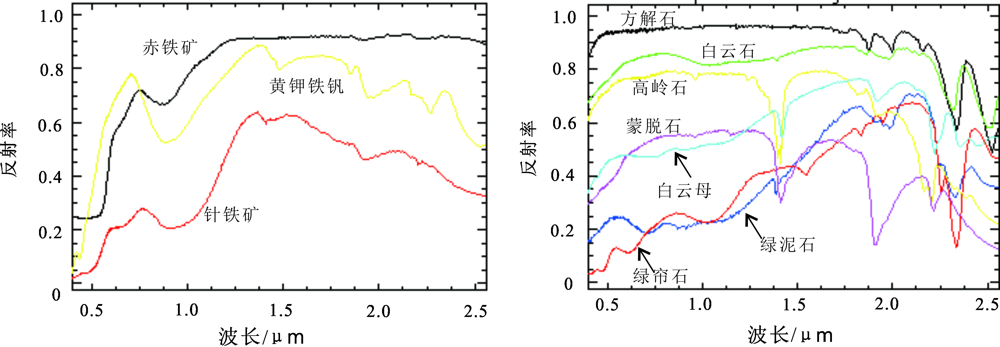

图3 蚀变矿物波谱曲线

Fig.3 Spectral curves of the altered minerals

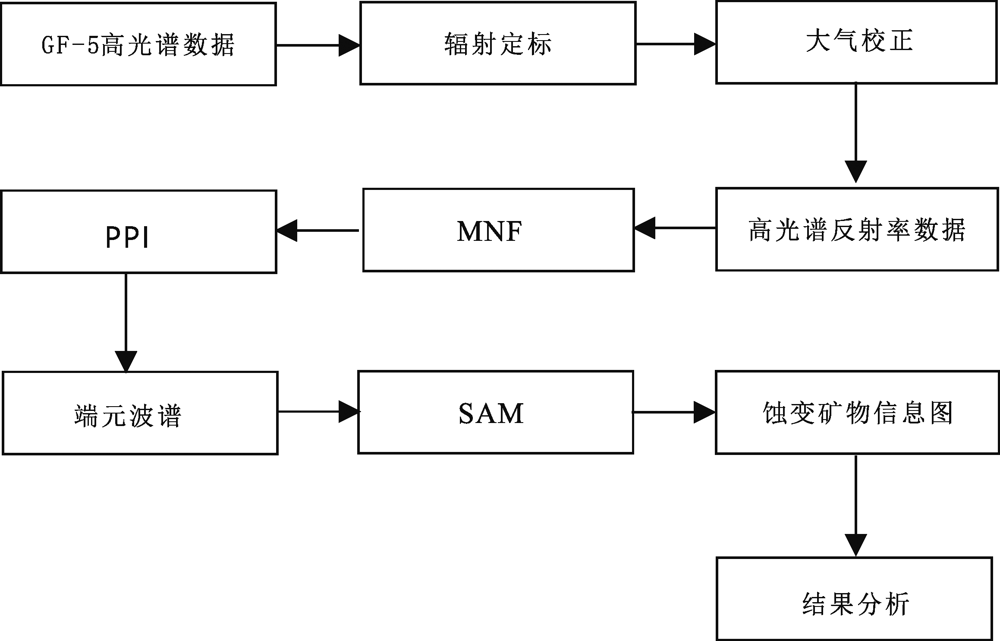

图4 蚀变信息提取流程图

Fig.4 Flow chart of alteration information extraction

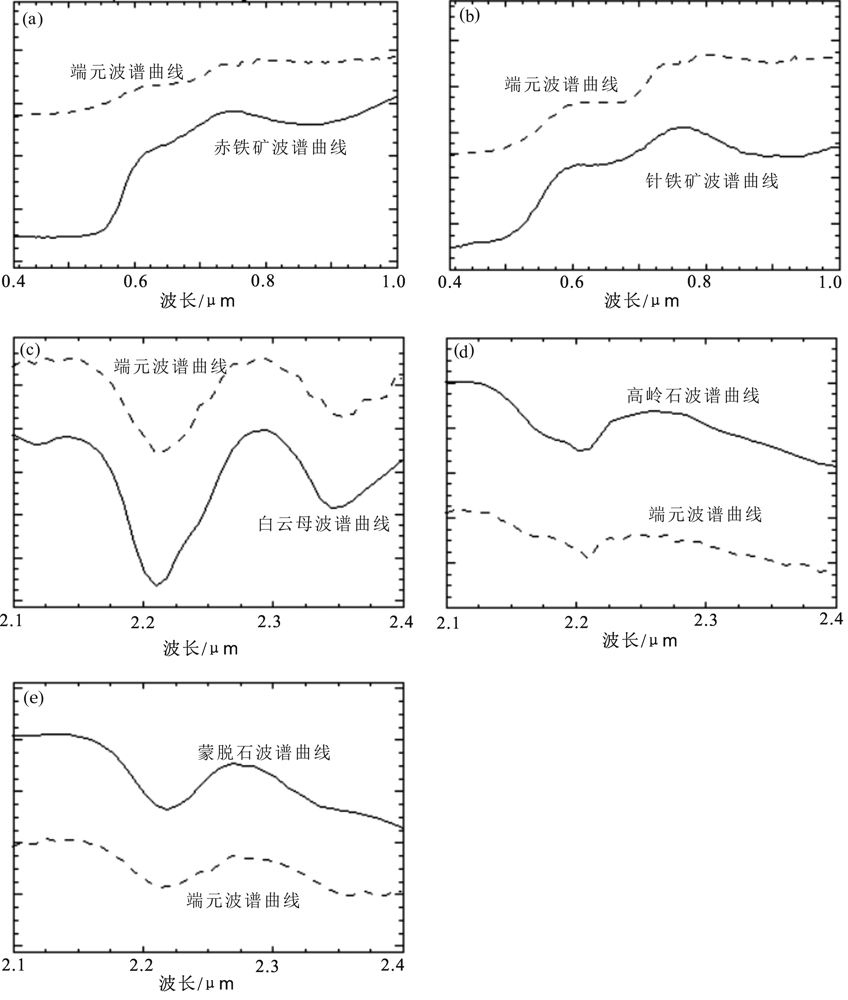

图5 GF-5影像波谱与标准光谱

Fig.5 The reflectance spectra of the endmembers extracted from the GF-5 hyperspectral image and that of the endmembers from the USGS spectral library

图6 蚀变异常信息图

Fig.6 Extraction results of the alteration anomalies information

图7 遥感蚀变信息与铜矿叠加图

Fig.7 Overlapped result of the remote sensing alteration and the copper deposit

图8 石英脉体与矿化样品

Fig.8 Quartz vein body and mineralized sample

参考文献 24

[1]	唐超, 陈建平, 张瑞丝, 等. 基于Aster遥感数据的班怒成矿带矿化蚀变信息提取[J]. 遥感技术与应用, 2013,28(1):122-128.
[2]	吕凤军, 郝跃生, 石静, 等. ASTER遥感数据蚀变遥感异常提取研究[J]. 地球学报, 2009,30(2):271-276.
[3]	耿新霞, 杨建民, 张玉君, 等. ASTER数据在浅覆盖区蚀变遥感异常信息提取中的应用——以新疆西准噶尔包古图斑岩铜矿岩体为例[J]. 地质论评, 2008,45(2):184-191.
[4]	连琛芹, 姚佛军, 杨建民, 等. 半裸露区遥感蚀变信息提取研究:以甘肃玛曲地区为例[J]. 现代地质, 2019,33(5):1079-1085.
[5]	汪新庆, 史超, 王群. 基于混合像元分解的高植被覆盖区蚀变信息提取——以福建上杭紫金山矿田为例[J]. 地质找矿论丛, 2014,29(1):96-101.
[6]	甘甫平, 王润生, 杨苏明. 西藏Hyperion数据蚀变矿物识别初步研究[J]. 国土资源遥感, 2002,14(4):44-50.
[7]	徐元进, 马洪超, 孟鹏燕, 等. 植被覆盖区高光谱遥感影像上蚀变岩与蚀变矿物信息的提取[J]. 地球学报, 2015,36(2):229-236.
[8]	王润生, 甘甫平, 闫柏琨, 等. 高光谱矿物填图技术与应用研究[J]. 国土资源遥感, 2010,22(1):1-13.
[9]	KRUSE F A . Use of airborne imaging spectrometer data to map minerals associated with hydrothermally altered rocks in the northern Grapevine Mountains, Nevada, and California[J]. Remote Sensing of Environment, 1988,24(1):31-51.
[10]	CRÓSTA A P, SABINE C, TARANIK J V. Hydrothermal alteration mapping at Bodie, California, using AVIRIS hyperspectral data[J]. Remote Sensing of Environment, 1998,65(3):309-319.
[11]	KRUSE F A, PERRY S L, CABALLERO A. District-level mineral survey using airborne hyperspectral data, Los Menucos, Argentina[J]. Annuals of Geophysics, 2006,49:83-92.
[12]	GERSMAN R, BEN-DOR E, BEYTH M, et al. Mapping of hydrothermally altered rocks by the EO-1 Hyperion sensor, northern Danakil Depression, Eritrea[J]. International Journal of Remote Sensing, 2008,29(13):3911-3936.
[13]	BEDINI E. Mineral mapping in the Kap Simpson complex, central East Greenland, using HyMap and ASTER remote sensing data[J]. Advances in Space Research, 2011,47(1):60-73.
[14]	GOVIL H, GILL N, RAJENDRAN S, et al. Identification of new base metal mineralization in Kumaon Himalaya, India, using hyperspectral remote sensing and hydrothermal alteration[J]. Ore Geology Reviews, 2018,92:271-283.
[15]	JAIN R, SHARMA R U. Airborne hyperspectral data for mineral mapping in Southeastern Rajasthan, India[J]. International Journal of Applied Earth Observation and Geoinformation, 2019,81:137-145.
[16]	孙允珠, 蒋光伟, 李云端, 等. “高分五号”卫星概况及应用前景展望[J]. 航天返回与遥感, 2018,39(3):1-13.
[17]	赵英时. 遥感应用分析原理与方法[M]. 北京: 科学出版社, 2013: 1-3.
[18]	SUN Y Q, TIAN S F, DI B G. Extracting mineral alteration information using World View-3 data[J]. Geoscience Frontiers, 2017,8(5):1051-1062.
[19]	张志军, 甘甫平, 李贤庆, 等.基于ASTER 数据的蚀变矿物信息提取——以哈密黄山铜镍矿区为例[J]. 国土资源遥感, 2012,24(2):85-91.
[20]	LIU L, FENG J, HAN L, et al. Mineral mapping using spaceborne Tiangong-1 hyperspectral imagery and ASTER data: A case study of alteration detection in support of regional geological survey at Jintanzi-Malianquan area, Beishan, Gansu Province, China[J]. Geological Journal, 2018,53(S2):372-383.
[21]	陈三明, 钱建平, 陈宏毅. 桂东南植被覆盖区的抗干扰遥感蚀变信息优化提取与找矿预测[J]. 桂林理工大学学报, 2010,30(1):33-40.
[22]	刘雷震, 姚佛军, 武建军, 等. 多源数据在西藏多龙矿集区找矿实践中的应用[J]. 北京师范大学学报(自然科学版), 2016,52(2):184-188.
[23]	BERMAN M, PHATAK A, TRAYLEN A. Some invariance pro-perties of the minimum noise fraction transform[J]. Chemome-trics and Intelligent Laboratory Systems, 2012,117(1):189-199.
[24]	郑博夫. 基于多/高光谱遥感的辽宁丹东—凤城地热区蚀变信息提取[D]. 长春:吉林大学, 2018: 30-33.
