新疆南阿尔金木纳布拉克构造混杂岩带物质组成及变形特征

doi:10.19657/j.geoscience.1000-8527.2019.01.03

现代地质 ›› 2019, Vol. 33 ›› Issue (01): 25-35.DOI: 10.19657/j.geoscience.1000-8527.2019.01.03

新疆南阿尔金木纳布拉克构造混杂岩带物质组成及变形特征

赵子贤¹^,²(), 柳长峰¹(), 赫英福³, 叶宝莹¹, 许鑫¹^,⁴, 霍东亮⁴

1.中国地质大学(北京) 地球科学与资源学院,北京 100083
2.中国地质科学院地质力学研究所,北京 100081
3.中国石油东方地球物理公司研究院库尔勒分院,新疆库尔勒 841001
4.中国人民武装警察部队黄金第八支队,新疆乌鲁木齐 830000

收稿日期:2018-01-21 修回日期:2018-10-12 出版日期:2019-02-26 发布日期:2019-02-28
通讯作者: 柳长峰
作者简介:柳长峰,男,副研究员,1982年出生,构造地质学专业,主要从事区域地质学研究。Email:liuchangfeng@cugb.edu.cn。
赵子贤,男,博士研究生,1991年出生,构造地质学专业,主要从事构造地质学研究。Email:zhaozixian1991@qq.com。
基金资助:
中国地质调查局项目“新疆且末县阿克苏河一带(J45E015010);中国地质调查局项目“新疆且末县阿克苏河一带(J45E016009);中国地质调查局项目“新疆且末县阿克苏河一带(J45E016010);1∶5万区域地质矿产调查”(DD2016007907);地质调查专题项目“新疆且末县阿克苏河一带构造变形特征及动力学机制研究”;“新疆且末县甘泉河一带遥感地质解译”

Composition and Deformation Characteristics of the Munabulake Tectonic Mélange Belt in South Altyn Tagh, Xinjiang

ZHAO Zixian¹^,²(), LIU Changfeng¹(), HE Yingfu³, YE Baoying¹, XU Xin¹^,⁴, HUO Dongliang⁴

1. School of Earth Science and Resources,China University of Geosciences,Beijing 100083,China
2. Institute of Geomechanics,Chinese Academy of Geological Sciences,Beijing 100081,China
3. Korla Branch, Research Institute of BGP Inc.,CNPC,Korla,Xinjiang 841001,China
4. No.8 Gold Geological Party of Chinese People’s Armed Police Force,Urumqi,Xinjiang 830000,China

Received:2018-01-21 Revised:2018-10-12 Online:2019-02-26 Published:2019-02-28
Contact: LIU Changfeng

摘要/Abstract

摘要：

木纳布拉克构造混杂岩带位于南阿尔金与东昆仑衔接部位,是古阿尔金洋岩石圈板块由南向北阶段性俯冲的产物,为南阿尔金蛇绿岩带的重要组成部分。通过1∶10 000大比例尺填图和剖面测量,结合显微尺度的构造解析,对该构造混杂岩带的物质组成和变形特征进行研究,将与构造混杂岩带有关的物质组成划分为弱变形的“岩块”与强变形的“基质”两类,并从中识别出9种不同岩石组合的岩块及2种不同类型的基质。在对“岩块”和“基质”构造几何学和运动学特征研究的基础上,重点分析了地质体的构造变形截切关系及组合特征,在构造混杂岩带中识别出6期变形作用,建立了相对构造变形序列,为木纳布拉克构造混杂岩带演化提供了新的构造证据。

关键词: 阿尔金, 木纳布拉克, 构造混杂岩带, 构造解析, 变形序列

Abstract:

The Munabulake tectonic mélange is located between the South Altyn Tagh and East Kunlun. The mélange was formed during the north-dipping subduction of the Altyn Ocean, and is an important part of the South Altyn Tagh ophiolite belt. With 1∶10k mapping and cross-section measuring, we reveal the compositions and deformation features of the mélange, and divide the compositions into two types, i.e.strongly-deformed matrix and weakly-deformed blocks. Under the microscope, microstructural observation has further identified nine types of blocks and two types of matrix. Based on the geometry and kinematics of the matrix and blocks, the crosscutting relationship and tectonic association of the various geological bodies have been analyzed. As a result, six deformation phases have been recognized and the deformation history of the tectonic mélange has been established, which provides new insights for the tectonic evolution of South Altyn Tagh.

Key words: Altyn Tagh, Munabulake, tectonic mélange, structural analysis, deformation sequence

中图分类号:

P588
P542

赵子贤, 柳长峰, 赫英福, 叶宝莹, 许鑫, 霍东亮. 新疆南阿尔金木纳布拉克构造混杂岩带物质组成及变形特征[J]. 现代地质, 2019, 33(01): 25-35.

ZHAO Zixian, LIU Changfeng, HE Yingfu, YE Baoying, XU Xin, HUO Dongliang. Composition and Deformation Characteristics of the Munabulake Tectonic Mélange Belt in South Altyn Tagh, Xinjiang[J]. Geoscience, 2019, 33(01): 25-35.

图/表 8

图1 木纳布拉克构造混杂岩带地质图[9] 1.第四系; 2.侏罗系大煤沟组上段; 3.侏罗系大煤沟组下段; 4.中新元古界万保沟组; 5.实测构造剖面位置; 6.大理岩岩块;7.片麻岩岩块; 8.片岩岩块; 9.斜长角闪岩岩块; 10.变质橄榄岩岩块; 11.火山熔岩岩块; 12.辉长岩岩块; 13.花岗质岩岩块;14.闪长岩侵入体; 15.辉长岩侵入体: 16.基质; 17.逆冲断层: 18.产状

Fig.1 Geological map of the Munabulake tectonic mélange belt[9]

图2 木纳布拉克构造混杂岩带实测构造剖面图 1.结晶灰岩;2.未分的超基性岩;3.未分的基性喷出岩;4.花岗岩;5.二长花岗岩;6.石英二长岩;7—9阿尔金岩群片麻岩组(7.变粒岩;8.浅粒岩;9.二长片麻岩);10.大理岩;11.斜长角闪岩;12.糜棱岩;13.断层破碎带;14.逆冲断层

Fig.2 Geological cross section of the Munabulake tectonic mélange belt

图3 构造混杂岩带岩块显微镜下特征 a.镁橄榄石方解白云石大理岩;b.黑云二长片麻岩;c.斜长角闪岩;d.蛇纹岩;e.钠长(蚀变)岩;f.变质辉长岩。Ab.钠长石;Act.阳起石;Cal.方解石;Do.白云石;Fo.镁橄榄石;Gr.石墨;Hbl.普通角闪石;Kfs.钾长石;Ms.白云母;Pl.斜长石;Qz.石英;Srp.蛇纹石;Bi.黑云母

Fig.3 Microstructural features of rock blocks in the tectonic mélange belt

图4 不同尺度的岩块与基质“网结状”分布特征 a、 b.露头尺度岩块与基质分布特征;c.糜棱岩镜下特征

Fig.4 Distribution characteristics of rock blocks and net-textured matrix in different scales

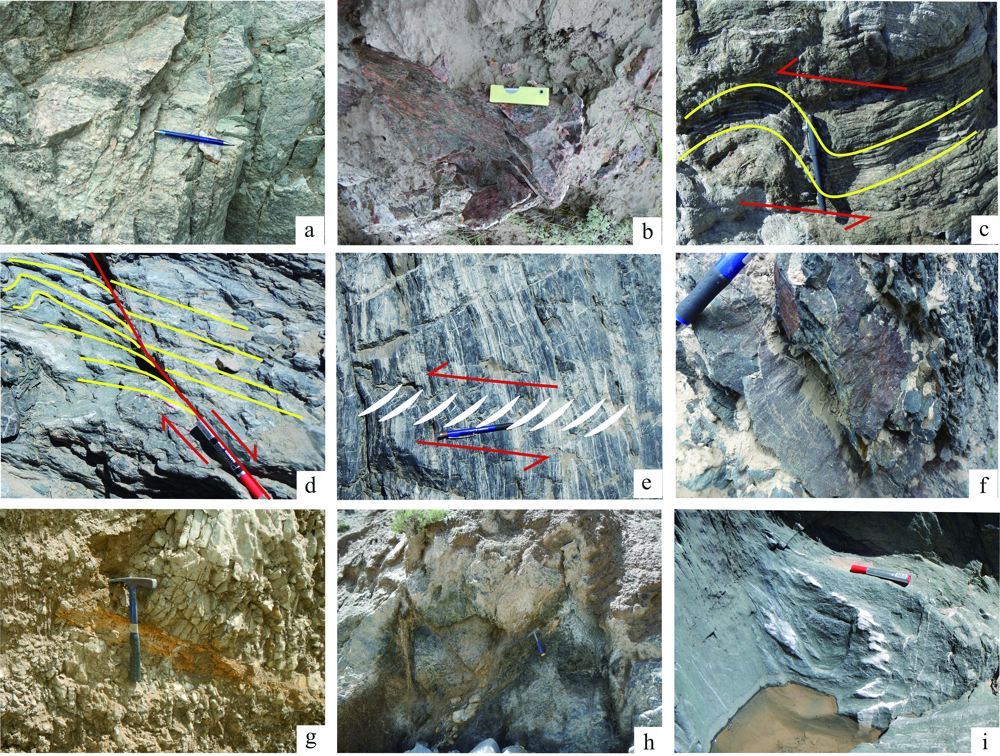

图5 构造混杂岩带构造特征图 a.基质中长英质糜棱岩;b. 基质中糜棱岩化花岗岩;c.阿尔金岩群片岩层内挠曲;d.万保沟组石英片岩中牵引褶皱;e.万保沟组石英片岩中石英雁列脉;f.万保沟组石英片岩内擦痕;g.基质中断层泥及劈理;h.逆冲断层内叠瓦式构造透镜体;i.石英片岩中不协调褶皱

Fig.5 Field photos showing the structure of the tectonic mélange belt

图6 木纳布拉克构造混杂岩带不同期次构造变形特征 a.万保沟组内石英片岩原始层理(D0期变形);b.阿尔金岩群片麻岩宏观外貌(D1期变形);c.阿尔金岩群片麻岩片麻理及其上拉伸线理(D1期变形);d.万保沟组中肠状褶皱(D2期变形);e.万保沟组中不协调褶皱(D2期变形);f.阿尔金岩群内高角度逆冲断层(D3期变形);g. 万保沟组中高角度逆冲断层(D3期变形);h.阿尔金岩群片岩中石英左行旋转碎斑(D4期变形);i.万保沟组石英片岩内不对称褶皱(D4期变形);j.阿尔金左行走滑断裂 Landsat8遥感影像(D6期变形);k.大煤沟组逆冲到万保沟组之上(D5期变形);l.万保沟组内紧闭褶皱(D5期变形)

Fig.6 Characteristics of the different deformation phases in the Munabulake tectonic mélange belt

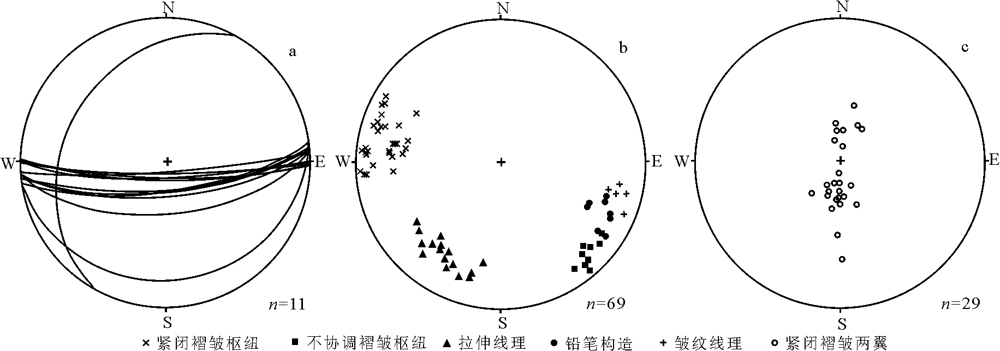

图7 木纳布拉克构造混杂岩带内构造要素投影图(等面积下半球投影) a.逆冲断层产状;b.构造混杂岩带内线理产状统计; c.万保沟组紧闭褶皱两翼产状统计

Fig.7 Projection of structures in the Munabulake tectonic mélange belt(equal area projection,lower hemisphere)

表1 木纳布拉克构造混杂岩带构造变形系统时序表

Table 1 Time chart of the structural deformation system in the Munabulake tectonic mélange belt

变形期次	变形系统	主要变形特征	主要划分依据
第六期	北东东向	左行走滑活动断层	断错水系,活动断层
第五期	近北东向	低角度逆冲断层、紧闭褶皱、宽缓褶皱、铅笔构造和皱纹线理等	逆冲推覆构造,侏罗纪地层逆冲到元古宙地层之上,并将元古宙地层改造
第四期	东西向	左行走滑变形,形成糜棱面理、S-C组构、旋转碎斑系等	构造混杂岩带内岩块与基质中均有不同尺度的发育
第三期	南北向	高角度断裂构造及伴生平卧褶皱	褶皱发育轴面劈理截切拉伸线理
第二期	近北东向	塑性变形,形成肠状褶皱、不协调褶皱和拉伸线理等	以区域性透入面理为变形面,进行强烈改造
第一期	南北向	区域透入性面理	发育于古元古界阿尔金岩群和中新元古界万保沟组内,变质变形层次明显较糜棱岩深

参考文献 32

[1]	何国琦, 李茂松, 刘德权, 等. 中国新疆古生代地壳演化及成矿[M]. 乌鲁木齐: 新疆人民出版社, 1994: 1-100.
[2]	崔文军, 唐哲民, 邓晋福, 等. 阿尔金断裂系[M]. 北京: 地质出版社, 1999: 78-82.
[3]	孙吉明, 马中平, 唐卓, 等. 阿尔金南缘鱼目泉岩浆混合花岗岩LA-ICP-MS测年与构造意义[J]. 地质学报, 2012,86(2):247-257.
[4]	李向民, 马中平, 孙吉明, 等. 阿尔金断裂南缘约马克其镁铁-超镁铁岩的性质和年代学研究[J]. 岩石学报, 2009,25(4):862-872.
[5]	郭金城, 徐旭明, 陈海燕, 等. 新疆阿尔金长沙沟超镁铁质岩锆石U-Pb年龄及其地质意义[J]. 西北地质, 2014,47(4):170-177.
[6]	刘良, 车自成, 王焰, 等. 阿尔金茫崖地区早古生代蛇绿岩的Sm-Nd等时线年龄证据[J]. 科学通报, 1998,43(8):880-883.
[7]	董洪凯, 校培喜, 奚仁刚, 等. 阿尔金南缘构造混杂岩带中焦山辉长岩地球化学特征及同位素测年[J]. 地质论评, 2014,57(2):207-215.
[8]	徐旭明, 郭金城, 陈海燕, 等. 新疆阿尔金长沙沟一带奥陶纪辉长岩SHRIMP锆石U-Pb年龄及其地球化学特征[J]. 西北地质, 2014,47(4):156-162.
[9]	WANG C, LIU L, XIAO P X, et al. Geochemical and geochronologic constraints for Paleozoic magmatism related to the orogenic collapse in the Qimantagh-South Altyn region, northwestern China[J]. Lithos, 2014,202/203(4) : 1-20.
[10]	王焰, 刘良, 车自成, 等. 阿尔金茫崖地区早古生代蛇绿岩的地球化学特征[J]. 地质论评, 1999,45(s1):1010-1014.
[11]	校培喜. 阿尔金山中段清水泉—茫崖蛇绿构造混杂岩带地质特征[J]. 西北地质, 2003,36(2):20-29.
[12]	段星星. 新疆阿尔金清水泉蛇绿岩地质特征、年代学及大地构造意义[D]. 西安:长安大学, 2013: 1-48.
[13]	马中平, 李向民, 孙吉明, 等. 阿尔金山南缘长沙沟镁铁-超镁铁质层状杂岩体的发现与地质意义——岩石学和地球化学初步研究[J]. 岩石学报, 2009,25(4):793-804.
[14]	董增产, 校培喜, 奚仁刚, 等. 阿尔金南缘构造混杂岩带中角闪辉长岩地球化学特征及同位素测年[J] . 地质论评, 2011,57(2) : 207-216.
[15]	湖南省地质调查院. 1∶25万且末县一级电站幅区域地质调查报告[R]. 北京:中国地质调查局, 2003: 1-275.
[16]	李荣社, 计文化, 辜平阳, 等造山带(蛇绿)构造混杂岩带填图方法[M]. 武汉: 中国地质大学出版社, 2016: 1-128.
[17]	孙崇仁. 青海省岩石地层[M]. 武汉: 中国地质大学出版社, 2008: 1-340.
[18]	张克信, 冯庆来, 宗博文, 等. 造山带非史密斯地层[J]. 地学前缘, 2014,21(2):36-47.
[19]	邵东, 计文化, 李荣社, 等. 东昆仑南缘布青山构造混杂岩带构造解析及变形序列[J]. 西北地质, 2017,50(1):4-12.
[20]	查显锋, 计文化, 张海迪, 等. 青海中部昆南增生杂岩带变形分期及构造过程[J]. 地质通报, 2012,21(11):2015-2024.
[21]	丁国瑜. 活动走滑断裂带的断错水系与地震[J]. 地震, 1982(1):4-9.
[22]	LIKHANOV I I, SANTOSH M. Neoproterozoic intraplate magmatism along the western margin of the Siberian Craton: Implications for breakup of the Rodinia supercontinent[J]. Percambrian Research, 2017,300:315-331.
[23]	陆松年, 李怀坤, 陈志宏, 等. 新元古时期中国古大陆与罗迪尼亚超大陆的关系[J]. 地学前缘, 2004,11(2):515-523.
[24]	吴才来, 郜原红, 雷敏, 等. 南阿尔金茫崖地区花岗岩类锆石SHRIMP U-Pb定年、Lu-Hf同位素特征及岩石成因[J]. 岩石学报, 2014,30(8):2297-2323.
[25]	吴才来, 雷敏, 张昕, 等. 南阿尔金花岗岩锆石Lu-Hf同位素特征及岩石成因[J]. 中国地质, 2016,43(6):1853-1883.
[26]	李海兵, 杨经绥, 许志琴, 等. 阿尔金断裂带对青藏高原北部生长、隆升的制约[J]. 地学前缘, 2006,13(4):159-79.
[27]	李海兵. 阿尔金断裂带的形成时代及其走滑作用对青藏高原北部隆升的贡献[D]. 北京:中国地质科学院, 2001: 1-149.
[28]	王成善, 朱利东, 刘志飞, 等. 青藏高原北部盆地构造沉积演化与高原向北生长过程[J]. 地球科学进展, 2004,19(13):373-381.
[29]	龚正, 李海兵, 孙知明, 等. 阿尔金断裂带中侏罗世走滑活动及其断裂规模的探讨——来自软沉积物变形的证据[J]. 岩石学报, 2013,29(6):2233-2250.
[30]	葛肖虹, 张梅生, 刘永江, 等. 阿尔金断裂带研究的科学问题和研究思路[J]. 现代地质, 1998,12(3):295-301.
[31]	刘永江, 葛肖虹 GENSER J, , 等. 阿尔金断裂带构造活动的⁴⁰Ar/³⁹Ar年龄证据[J]. 科学通报, 2001,48(12):1335-1341.
[32]	刘志宏, 王芃, 沙茜, 等. 柴达木盆地阿尔金斜坡带构造特征与阿尔金断裂形成事件讨论——以月牙山地区为例[J]. 地质学报, 2010,84(9):1275-1282.
