塔里木盆地玉北地区埋藏史及热史分析

现代地质 ›› 2017, Vol. 31 ›› Issue (02): 357-366.

塔里木盆地玉北地区埋藏史及热史分析

倪斌¹^,²(), 汤良杰¹^,²(), 郭颖¹^,²^,³, 余腾孝⁴, 岳勇⁴

1.中国石油大学(北京) 油气资源与探测国家重点实验室,北京 102249
2.中国石油大学(北京) 盆地与油藏研究中心,北京 102249
3.临沂大学地质与古生物研究所,山东临沂 276000
4.中国石化西北油田分公司,新疆乌鲁木齐 830011

收稿日期:2016-10-10 修回日期:2016-11-17 出版日期:2017-04-10 发布日期:2017-04-25
通讯作者: 汤良杰,男,教授,博士生导师,1957年出生,构造地质学专业,主要从事构造地质学研究工作。Email:tanglj@cup.edu.cn。
作者简介:倪斌,男,硕士研究生,1989年出生,地质工程专业,主要从事油区构造解析工作。Email:nibin0538@163.com。
基金资助:
国家自然科学基金项目(41572105);国家自然科学基金项目(41172125);国家重点基础研究发展计划项目(2012CB214804);国家科技重大专项(2011ZX05002-003-001);中国石油化工股份有限公司项目(P14131);中国石油化工股份有限公司项目(P11086)

Analysis of Burial History and Thermal History in Yubei Area, Tarim Basin

NI Bin¹^,²(), TANG Liangjie¹^,²(), GUO Ying¹^,²^,³, YU Tengxiao⁴, YUE Yong⁴

1. State Key Laboratory of Petroleum Resources and Prospecting, China University of Petroleum, Beijing 102249,China
2. Basin and Reservoir Research Center,China University of Petroleum,Beijing 102249,China
3. Institute of Geology and Paleontology, Linyi University, Linyi,Shandong 276000,China
4. Northwest Oilfield Company,SINOPEC,Urumqi,Xinjiang 830011,China

Received:2016-10-10 Revised:2016-11-17 Online:2017-04-10 Published:2017-04-25

摘要/Abstract

摘要：

根据地层分层数据和古热流分析,对塔里木盆地玉北地区的5口代表性钻井进行了埋藏史、热史的模拟与分析,探讨了研究区烃源岩的热演化成熟过程,初步划分了烃源岩的成熟阶段和生烃期次。研究结果认为:玉北地区寒武系-泥盆系沉积时期,具有多次沉积埋藏和隆升剥蚀的交替;泥盆系沉积之后,石炭-二叠系呈现沉积埋藏的特征;中生代在玉北地区东部少量沉积三叠系,随后被剥蚀,而在中西部发生沉积间断;进入新生代,地层持续沉积,且沉积速率呈现增大趋势。研究区寒武系烃源岩自沉积以来成熟度演化相对连续,奥陶纪时进入生烃门限,成熟时期较早;志留-泥盆纪,受海西早期运动的影响,发生隆升剥蚀作用,烃源岩演化变缓;石炭-二叠纪受控于区域上持续稳定的地层沉积与广泛发育的火山活动,研究区寒武系烃源岩进入中高成熟阶段;由于喜马拉雅造山运动的远程效应,新生代研究区持续沉降,形成巨厚沉积,烃源岩成熟度达到高-过成熟,为天然气生成阶段。

关键词: 玉北地区, 烃源岩, 埋藏史, 热史, R_o, 盆地模拟

Abstract:

According to strata division data and the palaeo heat flow analysis, the authors simulated and analyzed the burial and thermal histories of 5 representative drillings in Yubei area, Tarim Basin. In this way, the thermal evolution and maturation processes of source rock are discussed and the mature stages of hydrocarbon source rock and hydrocarbon generation period are pointed out preliminarily in the study area. The research results show that the study area experienced several cycles of sedimentary burial, uplift and erosion during the deposition of Cambrian to Devonian. After the sedimentation of Devonian, Carboniferous-Permian layers show characteristics of sedimentary burial.In the Mesozoic, a few Triassic layers, having been eroded in the eastern of Yubei area, appeared sedimentary discontinuity in the central and western regions. In the Cenozoic, the strata deposited continuously and the deposition rate presented an increasing trend. In the study area, after the Cambrian hydrocarbon source rock had deposited, the maturity evolution appears relatively successive. Cambrian source rock came into the oil-generating window in the Ordovician, and the time of the hydrocarbon generation is early. In the Silurian-Devonian, influenced by the Early Hercynian, the strata underwent the uplift and erosion, and the evolution of the source rock was slow. With the stable sedimentary and the active volcano widely in Carboniferous-Permian, the source rock entered into the high mature stage. Because of the remote effect of the Himalaya Orogeny, with the area subsiding and very thick sediments deposited in the Cenozoic, the source rock reached the over-mature stage, where the gas gets generated.

Key words: Yubei area, source rock, burial history, thermal history, R_o, basin modeling

中图分类号:

TE122.1

倪斌, 汤良杰, 郭颖, 余腾孝, 岳勇. 塔里木盆地玉北地区埋藏史及热史分析[J]. 现代地质, 2017, 31(02): 357-366.

NI Bin, TANG Liangjie, GUO Ying, YU Tengxiao, YUE Yong. Analysis of Burial History and Thermal History in Yubei Area, Tarim Basin[J]. Geoscience, 2017, 31(02): 357-366.

图/表 9

图1 塔里木盆地玉北地区构造位置示意图

Fig.1 Tectonic setting of Yubei area,Tarim Basin

图2 玉北地区地层柱状剖面

Fig.2 Stratigraphic column of Yubei area

表1 玉北地区部分井各关键构造变革期地层剥蚀量统计(单位:m)

Table 1 The stratum denudation statistics of the key tectonic change periods of some wells in Yubei area(m)

井名	加里东中期早幕	加里东中期Ⅰ幕	加里东中期Ⅲ幕	海西早期	海西晚期
玉北1	65.6	80.75	367	607	480
玉北5	67.3	75	354	540	450
玉北8	81.2	104.5	447	480	0
玉北9	65.0	73	346	560	465
皮山北2	74.1	93.5	439	395	0

表2 塔里木盆地麦盖提地区古水深与古热流值

Table 2 The palaeo water depth and the heat flow values of Markit area in Tarim Basin

地层单元	年代/Ma	古水深/m	热流值/(mW/m²)
现今	0	0	43.5
Q	2.59	100	43.7
N	23.03	120	44.5
E	65.5	30	45.3
M	251	10	46.9
P₃	260.4	10	48.5
P₂	270.6	10	50.5
P₁	299	20	51.6
C₂	318.1	30	52.2
C₁	359.2	50	54.6
S-D	443.7	30	55.2
O₃	460.9	50	60.1
O₂	471.8	30	57.8
O₁y	478.6	30	56.5
O₁p	488.3	30	56.8
∈₃	501	50	57.2
∈₁	542	30	58.6

图3 玉北地区关键钻井温度理论模拟值与实测值的吻合关系 (a)玉北1井;(b)玉北5井;(c)玉北8井

Fig.3 The temperature of the theoretical values consistent with the measured in the key drillings,Yubei area

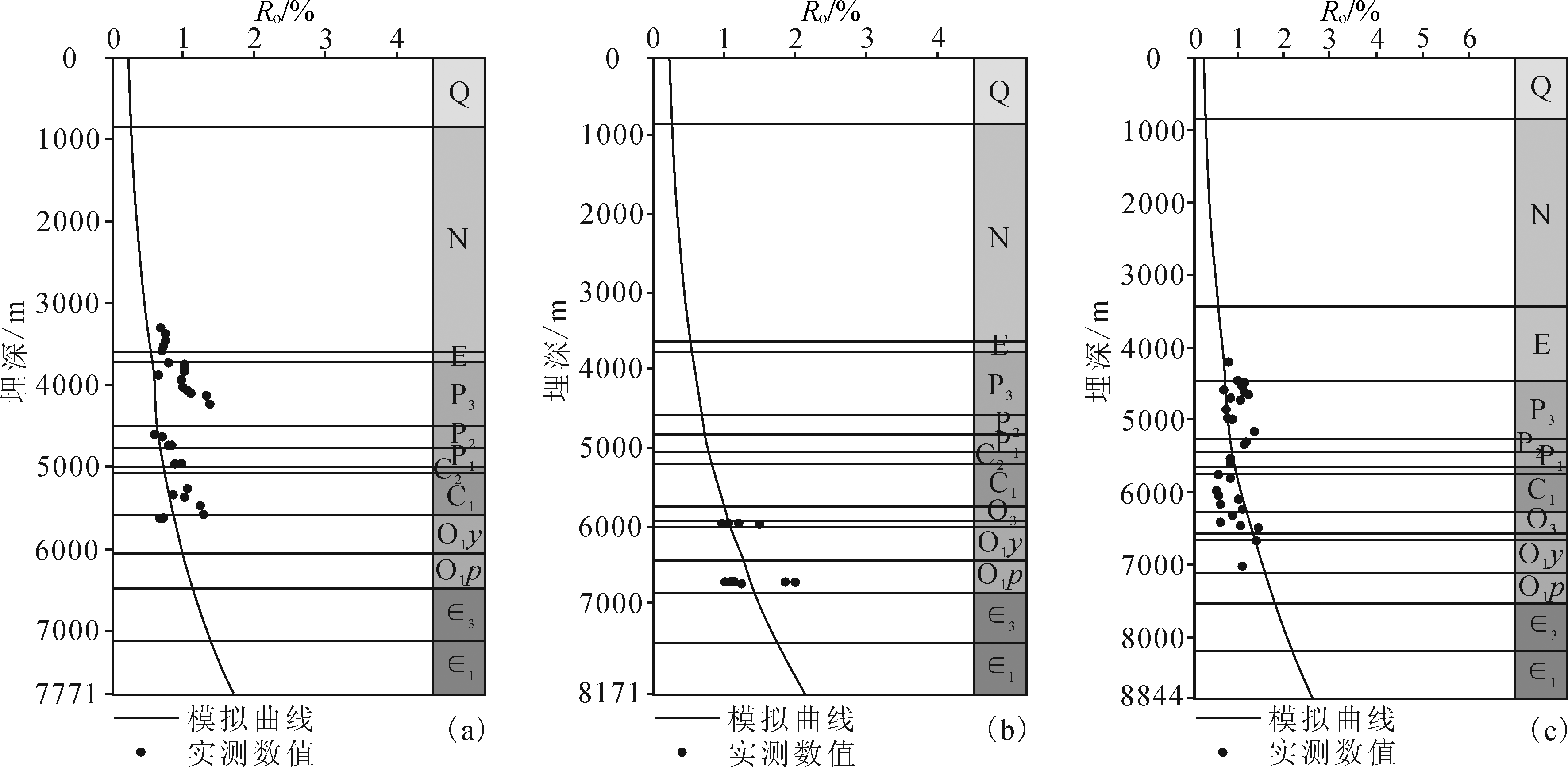

图4 玉北地区关键钻井Ro的理论模拟值与实测值吻合关系 (a)玉北1井;(b)玉北5井;(c)玉北9井

Fig.4 The Ro of the theoretical values consistent with the measured in the key wells,Yubei area

图5 塔里木盆地玉北东部地区3口代表性钻井热史及成熟度史演化 (a)、(a')玉北1井;(b)、(b')玉北5井;(c)、(c')玉北9井

Fig.5 Thermal evolution and maturity evolution of 3 representative wells in the eastern Yubei area, Tarim Basin

图6 塔里木盆地玉北中部地区玉北8井热史及成熟度史演化

Fig.6 Thermal evolution and maturity evolution of well Yubei 8 in the central Yubei area, Tarim Basin

图7 塔里木盆地玉北西部地区皮山北2井热史及成熟度史演化

Fig.7 Thermal evolution and maturity evolution of well Pishan-bei 2 in the western Yubei area, Tarim Basin

参考文献 40

[1]	杜永明, 余腾孝, 郝建龙, 等. 塔里木盆地玉北地区断裂特征及控制作用[J]. 断块油气田, 2013, 20(2):170-174.
[2]	黄太柱. 塔里木盆地玉北地区断裂系统解析[J]. 石油与天然气地质, 2014, 35(1):98-108.
[3]	陈刚, 汤良杰, 余腾孝, 等. 塔里木盆地玉北冲断带分期活动特征及其控油气作用[J]. 中国矿业大学学报, 2014, 43(5):870-878.
[4]	陈刚, 汤良杰, 余腾孝, 等. 塔里木盆地巴楚-麦盖提地区前寒武系不整合对基底古隆起及其演化的启示[J]. 现代地质, 2015, 29(3):576-583.
[5]	赵彬彬, 汤良杰, 余腾孝, 等. 塔里木盆地玉北地区玉东3断裂带构造转换特征分析[J]. 现代地质, 2014, 28(6):1260-1265.
[6]	刘高波, 施泽进, 佘晓宇. 巴楚-麦盖提的区域构造演化与油气分布规律[J]. 成都理工大学学报(自然科学版), 2004, 31(2):157-161.
[7]	吕海涛, 张仲培, 邵志兵, 等. 塔里木盆地巴楚-麦盖提地区早古生代古隆起的演化及其勘探意义[J]. 石油与天然气地质, 2010, 31(1):76-83.
[8]	张仲培, 刘士林, 杨子玉, 等. 塔里木盆地麦盖提斜坡构造演化及油气地质意义[J]. 石油与天然气地质, 2011, 32(4):909-919.
[9]	丁文龙, 漆立新, 云露, 等. 塔里木盆地巴楚-麦盖提地区古构造演化及其对奥陶系储层发育的控制作用[J]. 岩石学报, 2012, 28(8):2542-2556.
[10]	郭颖, 汤良杰, 余腾孝, 等. 塔里木盆地塘古巴斯坳陷玛东构造带断裂特征及成因探讨[J]. 大地构造与成矿学, 2016, 40(4):643-653.
[11]	李洪辉, 邬光辉, 王洪江, 等. 塔里木盆地和田河气田周缘构造演化、成藏与勘探领域[J]. 现代地质, 2009, 23(4):587-594.
[12]	乔桂林, 钱一雄, 曹自成, 等. 塔里木盆地玉北地区奥陶系鹰山组储层特征及岩溶模式[J]. 石油实验地质, 2014, 36(4):416-428.
[13]	斯尚华, 陈红汉, 谭先锋, 等. 塔里木盆地麦盖提斜坡玉北地区奥陶系油气输导体系与成藏期[J]. 地球科学——中国地质大学学报, 2013, 38(6):1271-1280.
[14]	谭广辉, 邱华标, 余腾孝, 等. 塔里木盆地玉北地区奥陶系鹰山组油藏成藏特征及主控因素[J]. 石油与天然气地质, 2014, 35(1):26-32.
[15]	郝建龙, 余腾孝, 曹自成, 等. 塔里木盆地玉北地区成藏主控因素与油气富集规律[J]. 新疆地质, 2014, 32(3):344-351.
[16]	陈刚, 汤良杰, 余腾孝, 等. 塔里木盆地玉北地区断裂构造差异变形及其控制因素[J]. 地球科学与环境学报, 2015, 37(3):42-54.
[17]	吕修祥, 杨海军, 白忠凯, 等. 塔里木盆地麦盖提斜坡东段油气勘探前景[J]. 石油实验地质, 2010, 32(6):521-526.
[18]	路清华, 邵志兵, 贾存善, 等. 塔里木盆地玉北地区奥陶系原油成因特征分析[J]. 石油实验地质, 2013, 35(3):320-330.
[19]	潘文庆, 陈永权, 熊益学, 等. 塔里木盆地下寒武统烃源岩沉积相研究及其油气勘探指导意义[J]. 天然气地球科学, 2015, 26(7):1224-1230.
[20]	赵文智, 张光亚, 李洪辉, 等. 被动大陆边缘演化与油气地质——以塔里木盆地西南地区为例[M]. 北京: 石油工业出版社, 2007:14-58,61-68.
[21]	高志前, 樊太亮, 李岩, 等. 塔里木盆地寒武系-奥陶系烃源岩发育模式及分布规律[J]. 现代地质, 2006, 20(1):69-76.
[22]	石广仁. 油气盆地数值模拟方法[M]. 北京: 石油工业出版社, 2004:19-34.
[23]	郭颖, 汤良杰, 倪金龙. 碎屑岩地层压实规律及其在古构造恢复中的应用[J]. 岩性油气藏, 2016, 28(4):43-50.
[24]	魏志彬, 张大江, 许怀先, 等. EASY%R_o模型在我国西部中生代盆地热史研究中的应用[J]. 石油勘探与开发, 2001, 28(2):43-46.
[25]	SWEENEY J, BURNHAM A K. Evaluation of a simple model of vitrinite reflectance based on chemical kinetics[J]. AAPG Bulletin, 1990, 74(10):1559-1570.
[26]	HAKIMI M H, ABDULLAH W H. Thermal maturity history and petroleum generation modelling for the Upper Jurassic Madbi source rocks in the Marib-Shabowah Basin,western Yemen[J]. Marine and Petroleum Geology, 2015, 59:202-216. DOI URL
[27]	MASHHADI Z S, RABBANI A R, KAMALI M R, et al. Burial and thermal maturity modeling of the Middle Cretaceous-Early Miocene petroleum system,Iranian sector of the Persian Gul[J]. Petroleum Science, 2015, 12:367-390. DOI URL
[28]	王斌, 赵永强, 罗宇, 等. 塔里木盆地草湖凹陷热演化与生烃史——基于IES软件盆地模拟技术[J]. 石油实验地质, 2010, 32(6):605-609.
[29]	郭秋麟, 米石云, 石广仁, 等. 盆地模拟原理方法[M]. 北京: 石油工业出版社, 1998:81-82.
[30]	金之钧, 吕修祥, 王毅, 等. 塔里木盆地波动过程及其控油规律[M]. 北京: 石油工业出版社, 2003:6-15,42-57.
[31]	汤良杰, 马永生, 郭彤楼, 等. 沉积盆地波动过程分析方法与应用——以四川盆地东北部为例[J]. 海相油气地质, 2005, 10(4):39-46.
[32]	王良书, 李成, 施央申. 塔里木盆地大地热流密度分布特征[J]. 地球物理学报, 1995, 38(6):855-856.
[33]	李成, 王良书, 郭随平, 等. 塔里木盆地热演化[J]. 石油学报, 2000, 21(3):13-17. DOI
[34]	贾承造. 塔里木盆地板块构造与大陆动力学[M]. 北京: 石油工业出版社, 2004: 67-71.
[35]	王钧, 汪缉安, 沈继英, 等. 塔里木盆地的大地热流[J]. 地球科学——中国地质大学学报, 1995, 20(4):399-404.
[36]	胡圣标, 何丽娟, 汪集旸. 中国大陆地区大地热流数据汇编(第3版)[J]. 地球物理学报, 2001, 44(5):611-626.
[37]	邱楠生. 中国西部地区沉积盆地热演化和成烃史分析[J]. 石油勘探与开发, 2002, 29(1):6-8.
[38]	邱楠生, 胡圣标, 何丽娟. 沉积盆地热体制研究的理论与应用[M]. 北京: 石油工业出版社, 2004:122-132.
[39]	康玉柱. 新疆两大盆地石炭-二叠系火山岩特征与油气[J]. 石油实验地质, 2008, 30(4):321-327.
[40]	张长建, 刘少杰, 罗少辉, 等. 塔里木盆地皮山破火山口构造及其油气地质意义[J]. 新疆石油地质, 2016, 37(3):281-285.
