鄂尔多斯盆地南部长7暗色泥岩与黑色页岩生烃动力学特征对比分析

doi:10.19657/j.geoscience.1000-8527.2019.04.17

现代地质 ›› 2019, Vol. 33 ›› Issue (04): 863-871.DOI: 10.19657/j.geoscience.1000-8527.2019.04.17

鄂尔多斯盆地南部长7暗色泥岩与黑色页岩生烃动力学特征对比分析

齐玉林¹(), 张枝焕¹(), 夏东领², 张慧敏¹, 黄彩霞³, 郑铎¹, 金霄¹, 曹永乐¹, 朱雷¹

1.中国石油大学(北京) 油气资源与探测国家重点实验室,北京 102249
2.中国石化石油勘探开发研究院,北京 100083
3.西南石油大学地球科学与技术学院,四川成都 610500

收稿日期:2018-06-07 修回日期:2018-09-20 出版日期:2019-08-20 发布日期:2019-09-05
通讯作者: 张枝焕
作者简介:张枝焕,男,教授,博士生导师,1962年出生,有机地球化学专业,主要从事有机地球化学的科研与教学工作。Email: zhangzh3996@vip.163.com。
齐玉林,男,硕士研究生,1992年出生,地质工程专业,主要从事油气地球化学、油气地质方面的研究工作。Email: 137639149@qq.com。
基金资助:
国家科技重大专项“中西部盆地页岩油勘探开发目标评价”子项目“鄂南长7页岩油资源评价及储层描述技术研究”(2017ZX05049006-001)

Comparative Analysis of Hydrocarbon Generation Kinetics of Dark Shale and Black Shale of Chang 7 in Southern Ordos Basin

QI Yulin¹(), ZHANG Zhihuan¹(), XIA Dongling², ZHANG Huimin¹, HUANG Caixia³, ZHENG Duo¹, JIN Xiao¹, CAO Yongle¹, ZHU Lei¹

1. State Key Laboratory of Petroleum Resources and Prospecting, China University of Petroleum (Beijing), Beijing 102249, China
2. SINOPEC Petroleum Exploration and Production Research Institute,Beijing 100083,China
3. School of Geoscience and Technology, Southwest Petroleum University, Chengdu,Sichuan 610500, China

Received:2018-06-07 Revised:2018-09-20 Online:2019-08-20 Published:2019-09-05
Contact: ZHANG Zhihuan

摘要/Abstract

摘要：

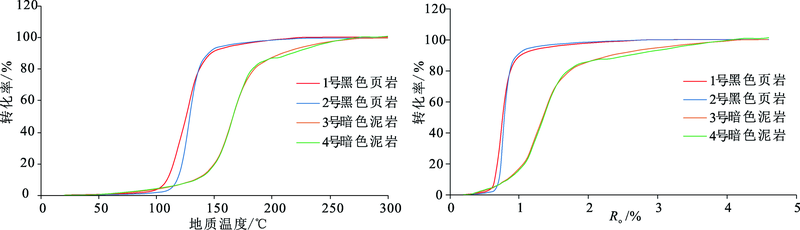

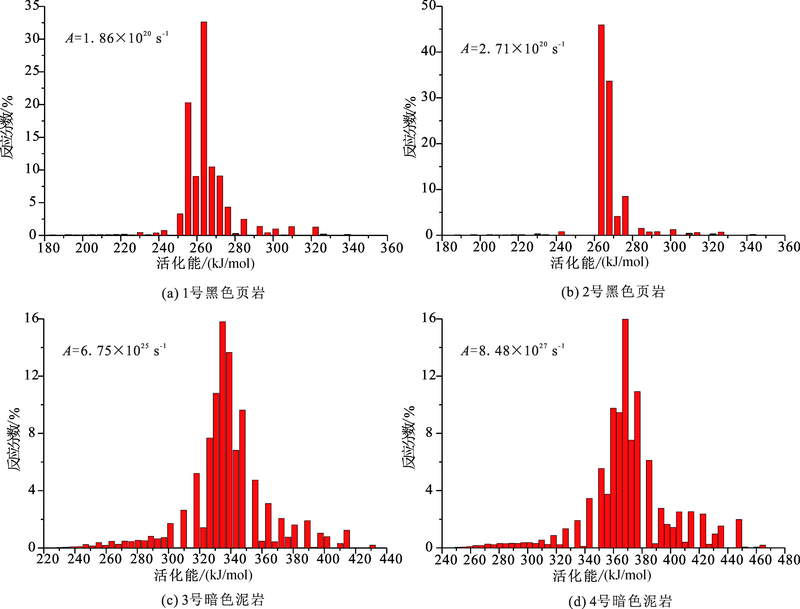

以往对鄂尔多斯盆地南部地区长7油层组(简称长7)中烃源岩生烃潜力的研究主要是采用静态地球化学指标进行的,目前尚无对生烃动态特征的系统评价,因而制约了对长7烃源岩生烃潜力和页岩油资源分布有利岩性的客观认识。为此,选取长7不同类型的烃源岩样品,通过开放和封闭热模拟实验,对比分析了不同类型烃源岩的动力学参数、生烃产物、产率特征及生烃演化规律。结果表明:(1)黑色页岩活化能分布范围比暗色泥岩更为集中,且主频活化能和频率因子均低于暗色泥岩,体现了快速生烃的特性;(2)在外推到地质条件下,黑色页岩主要生烃期对应的R_o值(0.70%~0.87%)低于暗色泥岩(1.06%~1.72%),且以生油为主;(3)R_o在0.9%~1.3%范围内,黑色页岩的总烃产率高于暗色泥岩,生油量高于暗色泥岩。结合研究区两类烃源岩的地球化学资料综合分析表明,黑色页岩是研究区页岩油资源形成与分布的有利烃源岩。

关键词: 鄂尔多斯盆地, 热模拟实验, 生烃特征, 烃源岩, 长7油层组

Abstract:

Previous studies on the hydrocarbon generation potential of Chang 7 hydrocarbon source rocks in the southern Ordos Basin were mainly focused on analyzing static geochemical parameters. No systematic evaluation of hydrocarbon generation potential has ever been carried out, which limited our understanding of the potential of Chang 7 hydrocarbon source rocks and the shale oil resource distribution. For this reason, rock samples were collected from two types of Chang 7 source rocks for thermal simulation experiments, and comparative analysis was performed on the hydrocarbon generation products, yield characteristics and hydrocarbon generation kinetics. We suggest that: (1)Distribution of activation energy of black shale is more concentrated than that of dark shale, and the peak frequency of activation energy and frequency factor of black shale are lower than those of the dark shale. This indicates that the black shale has the characteristics of short-term rapid hydrocarbon generation. (2)Under geological conditions, R_o values of the black shale during the main hydrocarbon generation period (0.70%~0.87%) are lower than those of the dark shale (1.06%~1.72%). (3) In a closed system, R_o is in the range of 0.9%~1.3%. The total hydrocarbon production rate and the amount of oil produced are both higher in the black shale than in the dark shale. Comprehensive analysis of geochemical data of the dark and black shales suggest that the former is more favorable source rock for shale oil resources in the study area.

Key words: Ordos Basin, pyrolysis experiment, hydrocarbon-generating characteristics, source rocks, Chang 7 member

中图分类号:

TE122.1

齐玉林, 张枝焕, 夏东领, 张慧敏, 黄彩霞, 郑铎, 金霄, 曹永乐, 朱雷. 鄂尔多斯盆地南部长7暗色泥岩与黑色页岩生烃动力学特征对比分析[J]. 现代地质, 2019, 33(04): 863-871.

QI Yulin, ZHANG Zhihuan, XIA Dongling, ZHANG Huimin, HUANG Caixia, ZHENG Duo, JIN Xiao, CAO Yongle, ZHU Lei. Comparative Analysis of Hydrocarbon Generation Kinetics of Dark Shale and Black Shale of Chang 7 in Southern Ordos Basin[J]. Geoscience, 2019, 33(04): 863-871.

图/表 9

参考文献 34

[1]	BRAU R L, BURHNAM A K. Analysis of chemical reaction kinetics using a distribution of activation energy and simpler models[J]. Energy and Fuels, 1987,1(2):153-161. DOI URL
[2]	TANG Y, JENDEN P D, NIGRINI A, et al. Modeling early methane generation in coal[J]. Energy and Fuels, 1996,10(3):659-671. DOI URL
[3]	BOREHAM C J, HORSFEILD B, SCHENK H J. Predicting the quantities of oil and gas generated from Australian Permian coal,Bowen basin using pyrolytic methods[J]. Marine and Petroleum Geology, 1999,16(2):165-188. DOI URL
[4]	解启来, 周中毅. 利用干酪根热解动力学模拟实验研究塔里木盆地下古生界古地温[J]. 地球科学——中国地质大学学报, 2002,27(6):767-769.
[5]	熊永强, 耿安松, 刘金钟, 等. 生烃动力学模拟实验结合GC-IRMS测定在有效气源岩判识中的应用[J]. 地球化学, 2002,31(1):22-25.
[6]	汤庆艳, 张铭杰, 张同伟, 等. 生烃热模拟实验方法述评[J]. 西南石油大学学报(自然科学版), 2013,35(1):52-62.
[7]	饶松, 胡圣标, 汪集旸. 有机质生烃动力学参数研究进展:回顾和展望[J]. 地球物理学进展, 2010,25(4):1424-1432.
[8]	刘立峰, 姜振学, 钟宁宁, 等. 辽河西部凹陷古近系烃源岩生烃动力学特征[J]. 地球科学——中国地质大学学报, 2009,34(5):799-805.
[9]	蒋启贵, 王延斌, 秦建中, 等. 中国南方海相烃源岩生烃动力学研究[J]. 石油实验地质, 2005,30(6):74-78.
[10]	LEHNE E, DIECKMANN V. Bulk kinetic parameters and structural moieties of asphaltenes and kerogens from a Sulphur-rich source rock sequence and related petroleums[J]. Organic Geochemistry, 2007,38(10):1657-1679. DOI URL
[11]	付少英. 鄂尔多斯盆地上古生界煤的生烃动力学及其分子特征研究[D]. 广州:中国科学院研究生院(广州地球化学研究所), 2002.
[12]	卢进才, 李玉宏, 魏仙样, 等. 鄂尔多斯盆地三叠系延长组长7油层组油页岩沉积环境与资源潜力研究[J]. 吉林大学学报(地球科学版), 2006,36(6):928-932.
[13]	张文正, 杨华, 杨奕华, 等. 鄂尔多斯盆地长7优质烃源岩的岩石学、元素地球化学特征及发育环境[J]. 地球化学, 2008,37(1):59-64.
[14]	张文正, 杨华, 候林慧, 等. 鄂尔多斯盆地延长组不同烃源岩17α(H)-重排藿烷的分布及其地质意义[J]. 中国科学(D辑:地球科学), 2009,39(10):1438-1445.
[15]	杨华, 张文正. 论鄂尔多斯盆地长7段优质油源岩在低渗透油气成藏富集中的主导作用:地质地球化学特征[J]. 地球化学, 2005,34(2):147-154.
[16]	张妮妮, 刘洛夫, 苏天喜, 等. 鄂尔多斯盆地延长组长7段与威利斯顿盆地Bakken组致密油形成条件的对比及其意义[J]. 现代地质, 2013,27(5):1120-1130.
[17]	张云霞, 陈纯芳, 宋艳波, 等. 鄂尔多斯盆地南部中生界烃源岩特征及油源对比[J]. 石油实验地质, 2012,34(2):173-177.
[18]	王保战. 鄂尔多斯盆地南部延长组长7段生烃潜力研究[J]. 石油地质与工程, 2015,29(4):27-30+154.
[19]	邓南涛, 张枝焕, 鲍志东, 等. 鄂尔多斯盆地南部延长组有效烃源岩地球化学特征及其识别标志[J]. 中国石油大学学报(自然科学版), 2013,37(2):135-145.
[20]	方艳梅, 奥洋洋, 王辉. 鄂尔多斯盆地南部延长组烃源岩有机质丰度评价[J]. 辽宁化工, 2015,44(8):1005-1007.
[21]	邓南涛, 张枝焕, 任来义, 等. 鄂尔多斯盆地南部延长组烃源岩生物标志物特征及生烃潜力分析[J]. 矿物岩石地球化学通报, 2014,33(3):317-325.
[22]	郭凯. 鄂尔多斯盆地陇东地区长7段有效烃源岩及生排烃研究[J]. 石油实验地质, 2017,39(1):15-23.
[23]	黄彩霞, 张枝焕, 李宇翔, 等. 鄂尔多斯盆地南部地区延长组烃源岩生烃动力学研究及模拟结果分析[J]. 石油天然气学报, 2013,35(8):21-27.
[24]	廖玲玲. 基于全岩的不同类型烃源岩生—留—排烃的实验模拟与应用研究[D]. 广州.中国科学院研究生院(广州地球化学研究所), 2016.
[25]	王香增, 高潮. 鄂尔多斯盆地南部长7陆相泥页岩生烃过程研究[J]. 非常规油气, 2014,1(1):2-11.
[26]	钱门辉, 蒋启贵, 李志, 等. 开放体系下页岩生烃组分动力学研究:以渤南洼陷为例[J]. 地球化学, 2017,46(2):149-157.
[27]	TISSOT B P, PELET R, UNGERER P. Thermal history of sedimentary basins, maturation indices,and kinetics of oil and gas generation[J]. AAPG Bulletin, 1987,71(12):1445-1466.
[28]	黄第藩, 李晋超, 周翥红, 等. 陆相有机质的演化与成烃机理[M]. 北京: 石油工业出版社, 1984: 171-179.
[29]	傅家谟, 史继扬. 石油演化理论与实践(Ⅰ)——石油演化的机理与石油演化的阶段[J]. 地球化学, 1975,4(2):87-110.
[30]	傅家漠, 秦匡宗. 干酪根地球化学[M]. 广州: 广东科技出版社, 1995: 375-376.
[31]	张辉, 彭平安. 开放体系下干酪根生烃动力学研究[J]. 西南石油大学学报(自然科学版), 2008,30(6):18-21+202-203.
[32]	SWEENEY J J, BURNHAM A K. Evaluation of a simple model of vitrinite reflectance based on Chemical kinetics[J]. AAPG Bulletin, 1990,74(10):1559-1570.
[33]	秦艳, 彭平安, 于赤灵, 等. 硫在干酪根裂解生烃中的作用[J].科学通报, 2004(增刊):9-16.
[34]	马中豪, 陈清石, 史忠汪, 等. 鄂尔多斯盆地南缘延长组长7油页岩地球化学特征及其地质意义[J]. 地质通报, 2016,35(9):1550-1558.

编号	井号	层位	岩性	TOC/%	S₁/(mg/g)	S₂/(mg/g)	T_max/℃	HI/(mg/g)	有机质类型	R_o/%
1	泾河4	长7油层组	黑色页岩	19.37	0.66	81.78	440	422.2	Ⅱ₁	0.76
2	泾河6	长7油层组	黑色页岩	24.68	8.17	110.1	440	446.11	Ⅱ₁	0.79
3	泾河9	长7油层组	暗色泥岩	0.96	0.42	2.61	435	272.58	Ⅱ₂	0.67
4	洛河3	长7油层组	暗色泥岩	1.49	0.38	3.09	447	207.1	Ⅱ₂	0.85
5	洛河2	长7油层组	暗色泥岩	4.58	3.67	10.49	453	228.94	Ⅱ₂	0.73
6	正2	长7油层组	黑色页岩	13.38	5.53	90.32	435	675.04	Ⅱ₁	0.6

编号	井号	层位	岩性	TOC/%	S₁/(mg/g)	S₂/(mg/g)	T_max/℃	HI/(mg/g)	有机质类型	R_o/%
1	泾河4	长7油层组	黑色页岩	19.37	0.66	81.78	440	422.2	Ⅱ₁	0.76
2	泾河6	长7油层组	黑色页岩	24.68	8.17	110.1	440	446.11	Ⅱ₁	0.79
3	泾河9	长7油层组	暗色泥岩	0.96	0.42	2.61	435	272.58	Ⅱ₂	0.67
4	洛河3	长7油层组	暗色泥岩	1.49	0.38	3.09	447	207.1	Ⅱ₂	0.85
5	洛河2	长7油层组	暗色泥岩	4.58	3.67	10.49	453	228.94	Ⅱ₂	0.73
6	正2	长7油层组	黑色页岩	13.38	5.53	90.32	435	675.04	Ⅱ₁	0.6

编号	温度点 ℃	可溶烃	热解烃	最高峰温	产油潜率	残余碳	产率指数	氢指数	有效碳	降解率	总有机碳含量	镜质体反射率
编号	温度点 ℃	S₁/ (mg/g)	S₂/ (mg/g)	T_max/ ℃	(S₁+S₂)/ (mg/g)	S₄/ (mg/g)	PI	HI/ (mg/g)	PC/%	D/%	TOC/%	R_o/%
5	原始	3.67	10.49	453	14.16	34.9	0.26	225	1.18	25.17	5.98	0.73
5-1	280	2.1	9.15	447	11.25	44.35	0.19	170	0.93	17.39	5.70	0.92
5-2	300	2.02	8.16	446	10.18	49.38	0.2	141	0.84	14.62	5.48	1.03
5-3	320	1.91	6.69	449	8.6	53.97	0.22	109	0.71	11.68	4.28	1.18
5-4	340	1.75	4.43	447	6.18	42.35	0.28	93	0.51	10.8	4.62	1.22
5-5	360	1.68	1.96	445	3.64	51.07	0.46	36	0.3	5.58	5.27	1.41
5-6	380	1.87	0.85	557	2.72	39.88	0.69	20	0.23	5.36	5.23	1.49
6	原始	5.53	90.32	435	95.85	83.98	0.06	552	7.96	48.66	13.38	0.60
6-1	280	0.31	12.89	443	13.2	25.75	0.02	351	1.1	29.85	2.77	0.71
6-2	300	0.3	11.38	444	11.68	25	0.03	328	0.97	27.94	2.58	0.84
6-3	320	0.85	11.41	442	12.26	24.58	0.07	328	1.02	29.24	2.56	1.04
6-4	340	0.96	9.53	443	10.49	25.05	0.09	282	0.87	25.76	2.48	1.11
6-5	360	1.6	3.82	444	5.42	23.71	0.3	135	0.45	15.95	2.30	1.17
6-6	380	0.51	0.93	453	1.44	24.7	0.35	36	0.12	4.61	1.80	1.25

编号	温度点 ℃	可溶烃	热解烃	最高峰温	产油潜率	残余碳	产率指数	氢指数	有效碳	降解率	总有机碳含量	镜质体反射率
编号	温度点 ℃	S₁/ (mg/g)	S₂/ (mg/g)	T_max/ ℃	(S₁+S₂)/ (mg/g)	S₄/ (mg/g)	PI	HI/ (mg/g)	PC/%	D/%	TOC/%	R_o/%
5	原始	3.67	10.49	453	14.16	34.9	0.26	225	1.18	25.17	5.98	0.73
5-1	280	2.1	9.15	447	11.25	44.35	0.19	170	0.93	17.39	5.70	0.92
5-2	300	2.02	8.16	446	10.18	49.38	0.2	141	0.84	14.62	5.48	1.03
5-3	320	1.91	6.69	449	8.6	53.97	0.22	109	0.71	11.68	4.28	1.18
5-4	340	1.75	4.43	447	6.18	42.35	0.28	93	0.51	10.8	4.62	1.22
5-5	360	1.68	1.96	445	3.64	51.07	0.46	36	0.3	5.58	5.27	1.41
5-6	380	1.87	0.85	557	2.72	39.88	0.69	20	0.23	5.36	5.23	1.49
6	原始	5.53	90.32	435	95.85	83.98	0.06	552	7.96	48.66	13.38	0.60
6-1	280	0.31	12.89	443	13.2	25.75	0.02	351	1.1	29.85	2.77	0.71
6-2	300	0.3	11.38	444	11.68	25	0.03	328	0.97	27.94	2.58	0.84
6-3	320	0.85	11.41	442	12.26	24.58	0.07	328	1.02	29.24	2.56	1.04
6-4	340	0.96	9.53	443	10.49	25.05	0.09	282	0.87	25.76	2.48	1.11
6-5	360	1.6	3.82	444	5.42	23.71	0.3	135	0.45	15.95	2.30	1.17
6-6	380	0.51	0.93	453	1.44	24.7	0.35	36	0.12	4.61	1.80	1.25
