河套盆地临河坳陷中-新生代烃源岩分布地震预测

doi:10.19657/j.geoscience.1000-8527.2021.057

现代地质 ›› 2021, Vol. 35 ›› Issue (03): 850-860.DOI: 10.19657/j.geoscience.1000-8527.2021.057

河套盆地临河坳陷中-新生代烃源岩分布地震预测

王权¹(), 刘震²^,³(), 李晨曦²^,³, 王少春¹, 师玉雷⁴, 王志成¹, 王标¹, 武函⁴

1.中国石油华北油田公司,河北任丘 062550
2.中国石油大学(北京) 油气资源与探测国家重点实验室,北京 102249
3.中国石油大学(北京) 地球科学学院,北京 102249
4.中国石油华北油田公司勘探开发研究院,河北任丘 062550

收稿日期:2020-02-20 修回日期:2021-04-02 出版日期:2021-06-23 发布日期:2021-06-24
通讯作者: 刘震
作者简介:刘震,男,教授,博士生导师,1963年出生,石油地质学专业。主要从事石油地质学基础及应用研究。Email: liuzhenjr@163.com。
王权,男,高级工程师,博士,1970年出生,石油地质学专业。从事油气勘探综合研究工作。Email: 1365476846@qq.com。
基金资助:
中国石油天然气股份有限公司科技课题“河套盆地新区新领域勘探潜力与高效勘探关键技术研究”(2019D-0815)

Seismic Prediction for Mesozoic-Cenozoic Source Rock Distribution in the Linhe Depression, Hetao Basin

WANG Quan¹(), LIU Zhen²^,³(), LI Chenxi²^,³, WANG Shaochun¹, SHI Yulei⁴, WANG Zhicheng¹, WANG Biao¹, WU Han⁴

1. Huabei Oilfield Company, PetroChina, Renqiu,Hebei 062550, China
2. State Key Laboratory of Petroleum Resources and Prospecting, China University of Petroleum, Beijing 102249, China
3. College of Geosciences, China University of Petroleum, Beijing 102249, China
4. Exploration and Development Research Institute of Huabei Oilfield Company, PetroChina, Renqiu,Hebei 062550, China

Received:2020-02-20 Revised:2021-04-02 Online:2021-06-23 Published:2021-06-24
Contact: LIU Zhen

摘要/Abstract

摘要：

河套盆地临河坳陷作为低勘探程度区,明确生烃灶分布是盆地油气勘探的关键任务。而该盆地钻井稀少,缺乏采样分析资料,严重制约着烃源岩早期预测。因此利用有机地球化学、地震沉积学和地球物理技术,综合预测了主力烃源灶的分布。研究表明,白垩系固二段及渐新统临二段发育低频-强振幅相和弱振幅-空白相两类偏泥地震相,低频-强振幅相发育范围广泛,对应有机质丰度较高的暗色泥岩,而弱振幅-空白相发育较广泛,对应有机质丰度较小的灰黑色、灰色泥岩;固二段最有利的半深湖相烃源岩呈“多湖”分布特征,而临二段半深湖相烃源岩集中分布于北东部;两套烃源岩厚度具有北厚南薄的特征,临二段烃源岩最厚可达700 m;综合评价分析认为固二段发育两个生烃灶,其中西南部的生烃灶面积大、有机质丰度高、厚度较大,是最有利的生烃灶;临二段在北东部发育一个生烃灶,面积大、有机质丰度较高、厚度大,可作为最有利的生烃灶。实践表明,该方法在稀井、少井条件下能有效预测主力生烃灶分布,对油气成藏认识提供重要参考,同时为低勘探领域烃源岩分布早期预测及评价提供了新思路和方法体系。

关键词: 河套盆地, 临河坳陷, 生烃灶, 地震相, 有机相, 地震预测

Abstract:

Degree of exploration in the Linhe Depression (Hetao Basin) is low, thus it is crucial to determine the source rock distribution for oil and gas exploration. However, due to the scarcity of drilling and sample analysis, early prediction of the source rock distribution is seriously limited. Therefore, distributions of main source kitchens are predicted with various organic geochemical, seismic sedimentological, and geophysical techniques. The results show two types of seismic facies, i.e. low-frequency and strong-amplitude facies, and weak-amplitude and blank facies in the Guyang Formation (2nd member) and Linhe Formation (2nd member). Low-frequency and strong-amplitude facies is widespread, corresponding to dark organic-rich mudstone.Blank facies is also widely developed, corresponding to gray-black/gray organic-poor mudstone. The most favorable semi-deep lacustrine source rocks in the Guyang Formation (2nd member) are characterized by being “multi-lacustrine”, while the semi-deep lacustrine source rock in the Linhe Formation (2nd member) is mainly distributed in the northeast. In general, the source rocks thicken toward the north, reaching 700 m thick for the Linhe Formation (2nd member). Comprehensive evaluation and analysis show that two source kitchens were developed in the Guyang Formation (2nd member), and the southwestern source kitchen is the most favorable because of their large area and thickness, and high organic matter abundance. Only one source kitchen was found in the Linhe Formation (2nd member), which is large and thick in the northeast, and has high organic matter abundance, making it the most favorable. Previous work indicated that this method can effectively predict the source kitchen distributions under few/sparse-well conditions, and provided important reference for the local hydrocarbon accumulation. The work offers a novel way for early source-rock distribution prediction in districts with low degree of exploration.

Key words: Hetao Basin, Linhe Depression, source kitchen, seismic facies, organic facies, seismic prediction

中图分类号:

TE122.1

王权, 刘震, 李晨曦, 王少春, 师玉雷, 王志成, 王标, 武函. 河套盆地临河坳陷中-新生代烃源岩分布地震预测[J]. 现代地质, 2021, 35(03): 850-860.

WANG Quan, LIU Zhen, LI Chenxi, WANG Shaochun, SHI Yulei, WANG Zhicheng, WANG Biao, WU Han. Seismic Prediction for Mesozoic-Cenozoic Source Rock Distribution in the Linhe Depression, Hetao Basin[J]. Geoscience, 2021, 35(03): 850-860.

图/表 9

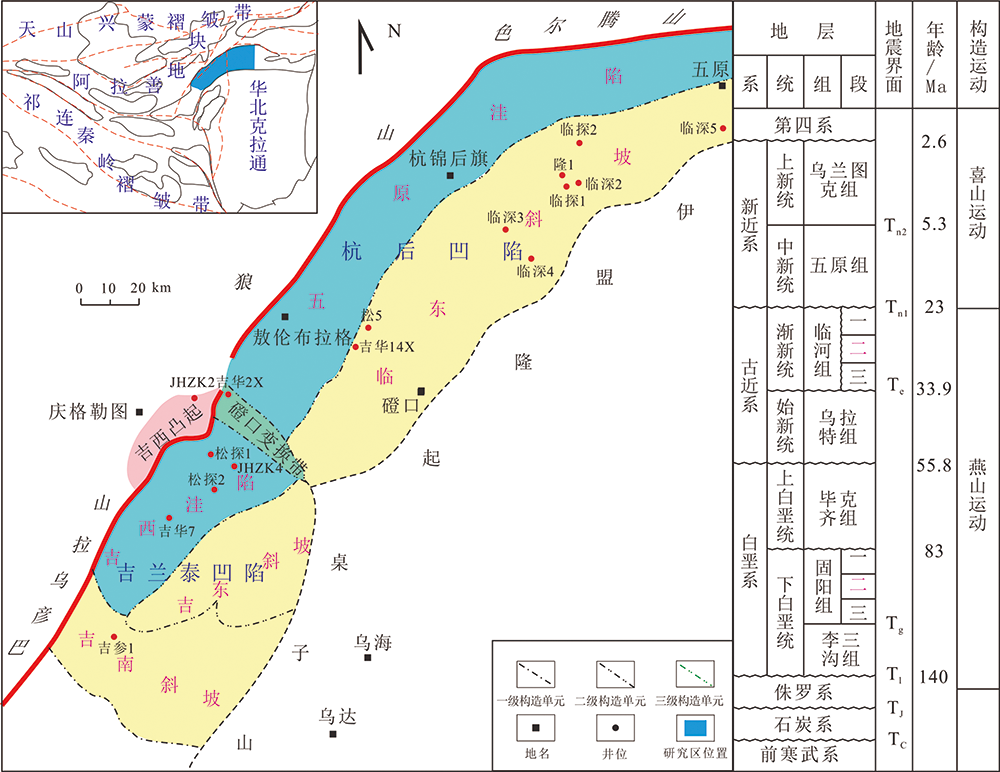

图1 河套盆地临河坳陷区域构造单元划分

Fig.1 Tectonic division of the Linhe Depression,Hetao Basin

图2 烃源岩干酪根元素类型划分图(a)及有机质类型判别图(b)

Fig.2 Element-type classification diagram of kerogen (a) and organic-type discrimination diagram (b)

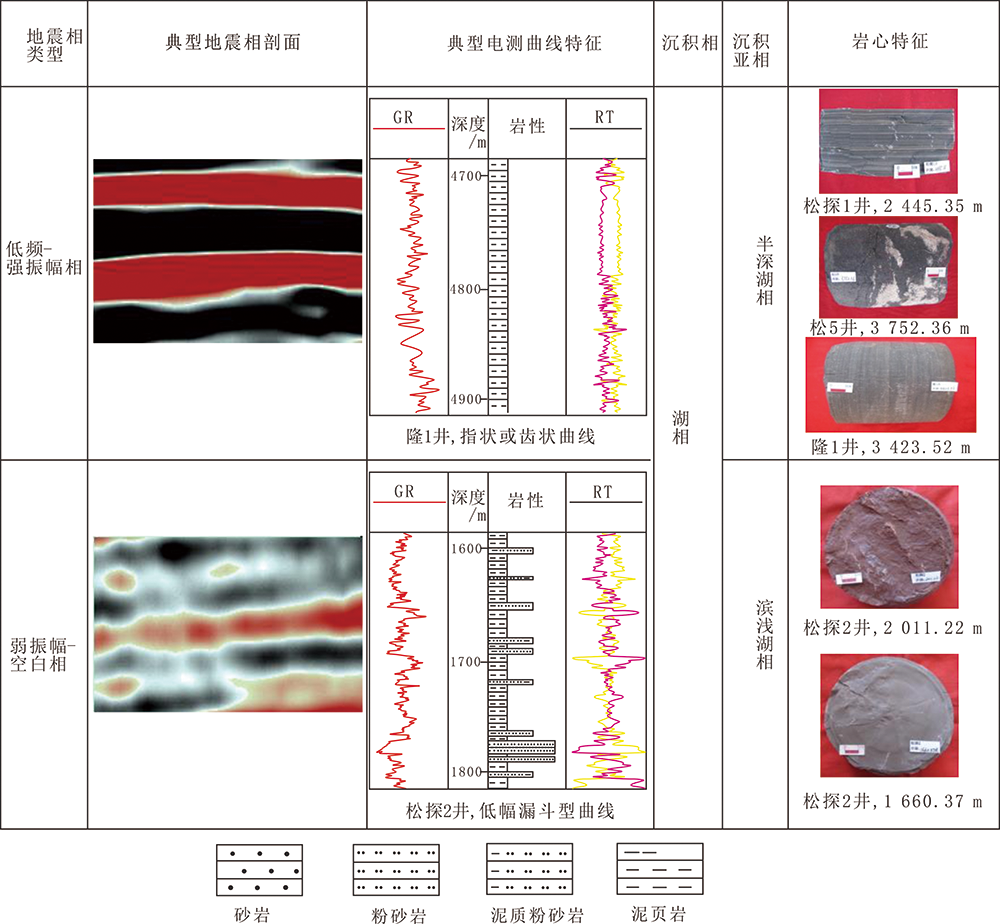

图3 河套盆地临河坳陷固阳组-临河组偏泥地震相-测井相-岩心对比

Fig.3 Comparison among seismic facies, well-log facies and cores from the Guyang to Linhe formations in the Linhe depression,Hetao Basin

图4 河套盆地临河坳陷烃源岩层段地震相平面分布图

Fig.4 Seismic-facies distribution of source rocks in the Linhe Depression,Hetao Basin

表1 河套盆地临河坳陷白垩系有机相类型划分

Table 1 Classification of Cretaceous organic facies in the Linhe Depression, Hetao Basin

有机相类型	沉积环境	有机碳含量/%				母质类型		干酪根类型		主要产物
有机相类型	沉积环境	最小值	最大值	平均值		母质类型		干酪根类型		主要产物
A	半深湖	1.0	3.71	2.21(40)	腐泥型		I-II₁型		油
B	滨浅湖	0.6	1.0	0.72(29)	腐殖-腐泥型		II₁型		油
C	三角洲	0.4	0.6	0.46(17)	腐泥-腐殖型		II₂型		油气混合

表2 河套盆地临河坳陷古近系有机相类型划分

Table 2 Classification of Paleogene organic facies in the Linhe Depression,Hetao Basin

有机相类型	沉积环境	有机碳含量/%				母质类型		干酪根类型		主要产物
有机相类型	沉积环境	最小值	最大值	平均值		母质类型		干酪根类型		主要产物
A	半深湖	1.0	3.55	2.35(33)	腐泥型		I-II₁型		油
B	滨浅湖	0.6	1.0	0.68(38)	腐殖-腐泥型		II₁型		油
C	三角洲	0.4	0.6	0.42(12)	腐泥-腐殖型		II₂型		油气混合

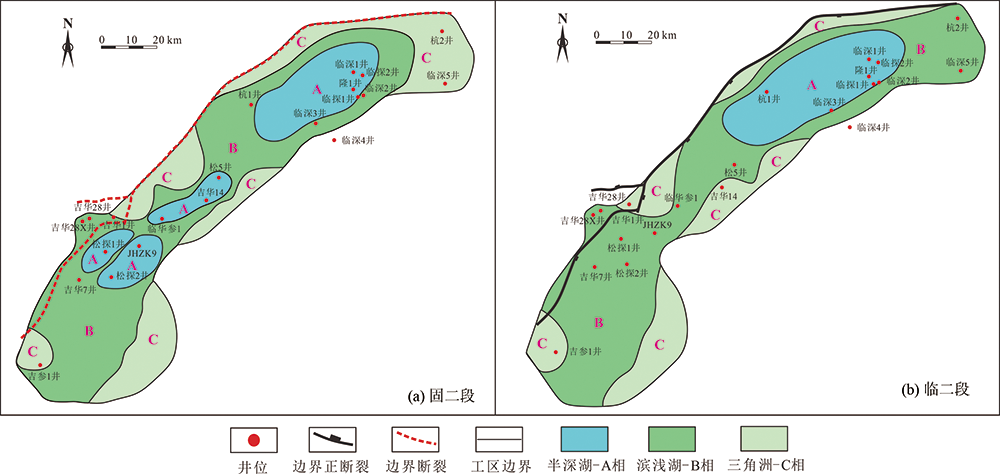

图5 河套盆地临河坳陷烃源岩层段有机相平面分布图

Fig.5 Organic-facies distribution of source rocks in the Linhe Depression,Hetao Basin

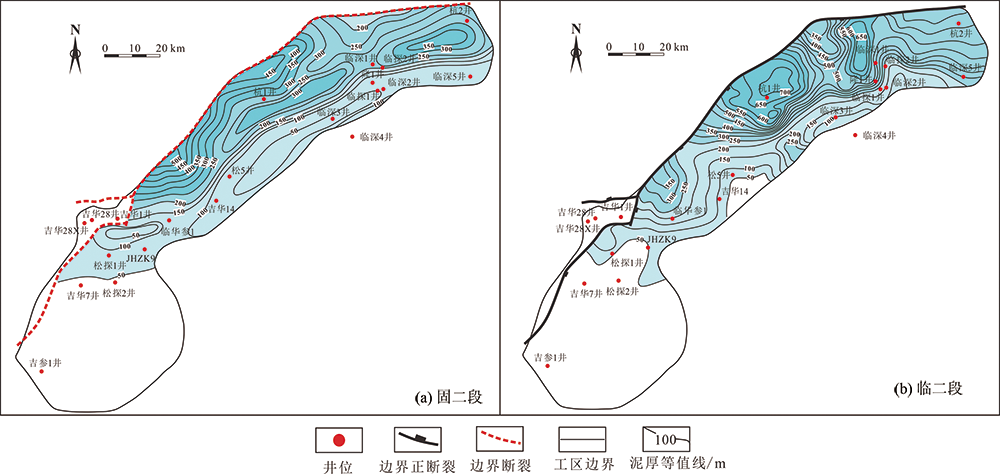

图6 河套盆地临河坳陷泥岩等厚图

Fig.6 Mudstone isopach map of the Linhe Depression,Hetao Basin

图7 河套盆地临河坳陷烃源灶综合评价图

Fig.7 Comprehensive evaluation of source kitchen in the Linhe Depression, Hetao Basin

参考文献 46

[1]	付锁堂, 付金华, 喻建, 等. 河套盆地临河坳陷石油地质特征及勘探前景[J]. 石油勘探与开发, 2018, 45(5): 749-762.
[2]	郭忠铭, 于忠平. 河套弧形地堑系构造特征和演化机制及其油气勘探[J]. 石油勘探与开发, 1990, 17(3): 12-19.
[3]	郝石生. 我国有机地球化学的发展与瞻望[J]. 沉积学报, 1997, 15(2): 1-5.
[4]	胡建芳, 彭平安. 有机地球化学研究新进展与展望[J]. 沉积学报, 2017, 35(5): 968-980.
[5]	王飞宇. 超微层次有机岩石学及其在烃源岩评价中的应用[J]. 石油大学学报(自然科学版), 1995, 19(增刊): 112-117.
[6]	王飞宇, 肖贤明, 何萍, 等. 有机岩石学在油气勘探中应用的现状和发展[J]. 地学前缘, 1995, 2(3/4): 189-196.
[7]	戴金星, 秦胜飞, 陶士振, 等. 中国天然气工业发展趋势及其地学理论重要进展[J]. 天然气地球科学, 2005, 16(2): 127-142.
[8]	张水昌, 梁狄刚, 张大江. 关于古生界烃源岩有机质丰度评价标准[J]. 石油勘探与开发, 2002, 29(2): 8-12.
[9]	张寒, 朱光有. 利用地震和测井信息预测和评价烃源岩——以渤海湾盆地富油凹陷为例[J]. 石油勘探与开发, 2007, 34(1): 55-59.
[10]	杨涛涛, 范国章, 吕福亮, 等. 烃源岩测井响应特征及识别评价方法[J]. 天然气地球科学, 2013, 24(2): 414-422.
[11]	ZELILIDIS A, TSEROLAS P, CHAMILAKI E, et al. Hydrocarbon prospectivity in the Hellenic trench system: organic geochemistry and source rock potential of upper Miocene-Lower Pliocene successions in the eastern Crete Island, Greece[J]. International Journal of Earth Science, 2016, 105(6): 1859-1878. DOI URL
[12]	王玮, 周祖翼, 郭彤楼, 等. 四川盆地古地温梯度和中—新生代构造热历史[J]. 同济大学学报(自然科学版), 2011, 39(4): 606-613.
[13]	朱光有, 金强. 利用测井信息评价烃源岩的地球化学特征[J]. 地学前缘, 2003, 10(2): 494.
[14]	PASSEY Q R, CREANEY S, KULLA J B, et al. A practical model for organic richness from porosity and resistivity logs[J]. AAPG Bulletin, 1990, 74(12): 1777-1794.
[15]	张志伟, 张龙海. 测井评价烃源岩的方法及其应用效果[J]. 石油勘探与开发, 2000, 27(3): 84-87.
[16]	刘俊民, 彭平安, 黄开权, 等. 改进评价生油岩有机质含量的CARBOLOG法及其初步应用[J]. 地球化学, 2008, 37(6): 581-586.
[17]	尚飞, 刘峥君, 解习农. 有机碳含量测井预测方法在泌阳凹陷的应用[J]. 新疆石油地质, 2016, 37(1): 102-106.
[18]	陈柯童, 刘华, 鲁雪松, 等. 应用测井方法计算泥页岩有机碳质量分数[J]. 断块油气田, 2015, 22(3): 169-175.
[19]	顾礼敬, 徐守余, 苏劲, 等. 利用地震资料预测和评价烃源岩[J]. 天然气地球科学, 2011, 22(3): 554-560.
[20]	王健, 石万忠, 舒志国, 等. 富有机质页岩TOC含量的地球物理定量化预测[J]. 石油地球物理勘探, 2016, 51(3): 596-604.
[21]	李松峰, 徐思煌, 薛罗, 等. 稀井区烃源岩有机碳的地球物理预测方法——珠江口盆地恩平凹陷恩平组烃源岩勘探实例[J]. 石油地球物理勘探, 2014, 49(2): 369-374.
[22]	侯庆杰, 金强, 吴奎, 等. 综合有机地球化学和测井信息的烃源岩地震评价——以辽中凹陷沙三段为例[J]. 石油地球物理勘探, 2018, 53(4): 817-825.
[23]	杨华, 李民才, 崔永平. 河套盆地生物气成藏条件及勘探前景[J]. 中国石油勘探, 2005, 10(3): 16-21.
[24]	高胜利, 任战利, 崔君平. 河套盆地古气候演化与生物气勘探[J]. 地质科技情报, 2007, 26(2): 35-39.
[25]	孔庆芬, 李剑锋, 李民才, 等. 河套盆地生物气源岩有机地球化学特征及生气演化模式[J]. 天然气地球科学, 2008, 19(2): 238-243.
[26]	罗丽荣, 李剑锋, 赵占良, 等. 河套盆地临河坳陷新生界油源对比及其勘探意义[J]. 中国石油勘探, 2019, 24(3): 324-330.
[27]	左智峰, 赵俊兴, 陈洪德, 等. 河套盆地呼和坳陷浅层生物气气源条件分析[J]. 天然气工业, 2009, 29(3): 41-44.
[28]	门相勇, 赵文智, 李小地, 等. 中国石油战略选区重点目标油气地质条件分析及勘探建议[J]. 地质通报, 2006, 25(9/10): 1065-1067.
[29]	袁效奇, 傅智雁, 耿国仓. 河套盆地第三系有孔虫的发现及其生态环境的分析[J]. 石油学报, 1992, 13(2): 109-115.
[30]	李建彪, 冉勇康, 郭文生. 呼包盆地第四纪地层与环境演化[J]. 第四纪研究, 2007, 27(4): 633-644.
[31]	杨文礼, 刘建平. 长庆8个油气勘查延续项目获批许可证矿权面积4.491528万平方公里[J]. 国外测井技术, 2014 (3): 67.
[32]	门相勇, 赵文智, 张研, 等. 河套盆地临河坳陷石油地质特征[J]. 天然气工业, 2006, 26(1): 20-22.
[33]	赵重远, 郭忠铭, 惠斌耀. 河套弧形构造体系及其形成和演化机制[J]. 石油与天然气地质, 1984, 5(4): 349-361.
[34]	贾承造, 邹才能, 杨智, 等. 陆相油气地质理论在中国中西部盆地的重大进展[J]. 石油勘探与开发, 2018, 45(4): 546-560.
[35]	贾承造, 赵文智, 邹才能, 等. 岩性地层油气藏地质理论与勘探基础[M]. 北京: 石油工业出版社, 2008.
[36]	张以明, 张锐锋, 王少春, 等. 河套盆地临河坳陷油气勘探重要发现的实践与认识[J]. 中国石油勘探, 2018, 23(5): 1-11.
[37]	刘震, 常迈, 赵阳, 等. 低勘探程度盆地烃源岩早期预测方法研究[J]. 地学前缘, 2007, 14(4): 159-167.
[38]	刘震, 高先志, 曾洪流. 辽东湾地区下第三系地震速度岩性预测模型研究[J]. 海洋地质与第四纪地质, 1993, 13(2): 371-376.
[41]	黄艳辉, 高先志, 刘震, 等. 泌阳凹陷古城油田油气成藏模式研究[J]. 高校地质学报, 2013, 19(3): 552-560.
[42]	邬长武, 刘震. 塔东北地区侏罗系烃源岩评价[J]. 新疆石油地质, 2000, 21(3): 201-255.
[43]	王子嵩, 刘震, 孙志鹏, 等. 琼东南深水区乐东—陵水凹陷渐新统烃源岩早期预测及评价[J]. 中南大学学报(自然科学版), 2014, 45(3): 876-888.
[44]	米立军, 刘震, 张功成, 等. 南海北部深水区白云凹陷古近系烃源岩的早期预测[J]. 沉积学报, 2007, 25(1): 139-146.
[45]	黄艳辉, 刘震, 吕福亮, 等. 琼东南深水区华光凹陷渐新统崖城组烃源岩早期预测[J]. 地质学报, 2015, 89(4): 805-816.
[46]	王子嵩, 刘震, 黄保家, 等. 琼东南盆地深水区中央坳陷带东部渐新统烃源岩分布及评价[J]. 天然气地球科学, 2014, 25(3): 360-371.
