基于虚拟现实技术的川藏铁路地质灾害易发区减灾选线优化:以洛隆车站为例

doi:10.19657/j.geoscience.1000-8527.2021.014

现代地质 ›› 2021, Vol. 35 ›› Issue (01): 92-102.DOI: 10.19657/j.geoscience.1000-8527.2021.014

基于虚拟现实技术的川藏铁路地质灾害易发区减灾选线优化:以洛隆车站为例

周杰¹, 丁明涛¹(), 黄涛¹, 陈宁生²

1. 西南交通大学地球科学与环境工程学院, 四川成都 611756
2. 中国科学院水利部成都山地灾害与环境研究所, 四川成都 610041

收稿日期:2020-10-20 修回日期:2020-12-10 出版日期:2021-02-12 发布日期:2021-03-12
通讯作者: 丁明涛
作者简介:丁明涛,男,博士,教授,博士生导师,1981年出生,地质工程专业,主要从事地质灾害风险防控与聚落减灾研究。Email: mingtaoding@163.com。
周杰,男,硕士研究生,1994年出生,地质资源与地质工程专业,主要从事地质灾害虚拟仿真与工程减灾方面的学习与研究。Email: zhoujie@my.swjtu.edu.cn。
基金资助:
国家自然科学基金项目(41871174);四川省科技厅项目(2020YFSY0013);教育部国际合作与交流司“春晖计划”项目(CH2019dmt);中央高校基本科研业务费专项项目(2682019CX19)

Optimization of Disaster-reduction Route Selection in Geological Disaster-Prone Region Along the Sichuan-Tibet Railway Based on Virtual Reality: A Case Study of Luolong Station

ZHOU Jie¹, DING Mingtao¹(), HUANG Tao¹, CHEN Ningsheng²

1. Faculty of Geosciences and Environment Engineering, Southwest Jiaotong University, Chengdu, Sichuan 611756, China
2. Institute of Mountain Hazards and Environment, Chinese Academy of Sciences, Chengdu, Sichuan 610041, China

Received:2020-10-20 Revised:2020-12-10 Online:2021-02-12 Published:2021-03-12
Contact: DING Mingtao

摘要/Abstract

摘要：

铁路沿线频发的滑坡泥石流灾害,对山区铁路建设与安全运营造成重大影响。在山区铁路选线过程中,如何科学规划铁路线位和工程方案,真正把铁路地质灾害问题解决在成灾之前,实现科学防灾减灾,已成为国内外学者关注的焦点问题。提出一种基于虚拟现实技术(VR)的铁路地质灾害易发区减灾选线场景仿真系统,利用CAD、Sketch Up等软件制作三维地形环境模型,进行铁路沿线滑坡泥石流灾变演化仿真分析;基于Unity3D平台,应用3Ds Max、Photoshop等软件完成研究区的虚拟铁路场景模型搭建,通过网页版的UI交互设计,实现虚拟铁路场景的三维可视化体验;以新建川藏铁路洛隆车站为例,采用该方法建立了多种线路方案优化。结果表明:所建立的虚拟现实场景系统具有很好的可视性和较为流畅的交互性,可充分展示研究区铁路建设及运营安全的可行性。

关键词: 川藏铁路, 滑坡, 泥石流, 减灾选线, 虚拟现实

Abstract:

The frequent landslide and debris flow disasters along railway lines have obvious negative impacts on the railway construction and safe operation, and hinder social and economic development. During the railway route design process in mountainous regions, how to scientifically plan the line location and project scheme, and to assess the railway geological risk, has become a common concern to researchers around the world. Therefore, this paper introduces a visual simulation for railway disaster-reduction route selection scenarios in geological disaster-prone areas, on the basis of virtual reality (VR). The system first uses CAD, Sketch Up and other software to establish three-dimensional (3D) terrain environment model. According to the simulation results on landslide and debris flow disaster evolution along the railway line, the virtual railway model of the study area is built based on the Unity3D platform using 3Ds Max, Photoshop, and other software. Finally, the 3D visualization of virtual railway and terrain roaming is performed through the interactive Web interface design. Taking the Luolong station of Sichuan-Tibet Railway as an example, a variety of route schemes are established with this method. The results show that the established VR scenario has good visibility and smooth interactivity, which can fully assess the feasibility of construction and operation safety of the local mountain railway.

Key words: Sichuan-Tibet Railway, landslide, debris flow, disaster-reduction route selection, virtual reality (VR)

中图分类号:

P642

周杰, 丁明涛, 黄涛, 陈宁生. 基于虚拟现实技术的川藏铁路地质灾害易发区减灾选线优化:以洛隆车站为例[J]. 现代地质, 2021, 35(01): 92-102.

ZHOU Jie, DING Mingtao, HUANG Tao, CHEN Ningsheng. Optimization of Disaster-reduction Route Selection in Geological Disaster-Prone Region Along the Sichuan-Tibet Railway Based on Virtual Reality: A Case Study of Luolong Station[J]. Geoscience, 2021, 35(01): 92-102.

图/表 9

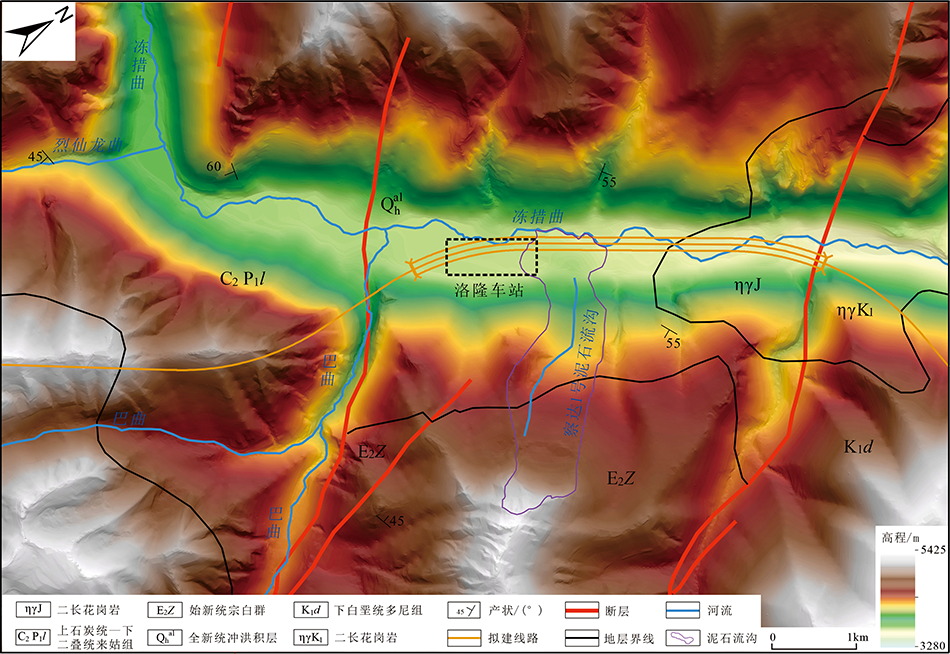

图1 研究区地理位置

Fig.1 Location of the study area

图2 察达1号泥石流沟地貌特征

Fig.2 Geomorphological characteristics of Chada No.1 debris flow gully

表1 察达1号泥石流沟流域特征参数

Table 1 Watershed characteristic parameters of Chada No.1 debris flow gully

沟道名称	流域面积/km²	主沟长度/km	平均坡降/‰	最大高程/m	最小高程/m	最大高差/m
察达1号	2.72	2.94	340.25	5 247.00	3 719.00	1 528.00

图3 铁路地质灾害易发区减灾选线场景模拟框架

Fig.3 Proposed framework of railway disaster-reduction route selection (virtual scenario simulation) in geological disaster-prone areas

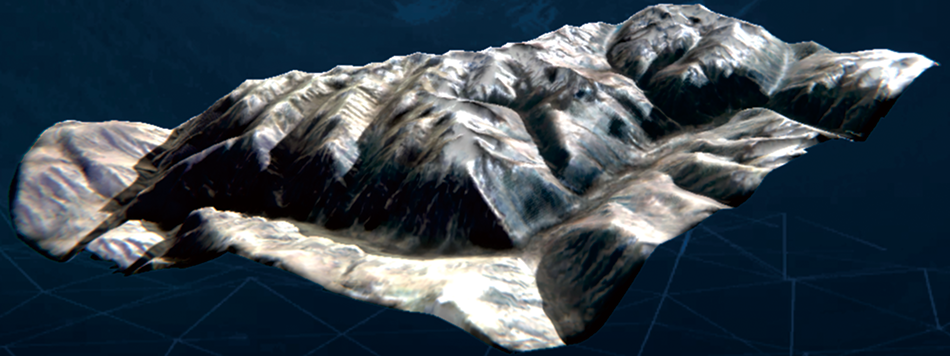

图4 研究区三维地形环境模型

Fig.4 3D terrain environment model of the study area

图5 承灾体模型渲染输出效果

Fig.5 Rendering output effect of hazard-bearing body model

图6 滑坡灾变演化过程仿真

Fig.6 Virtual simulation of landslide disaster evolution

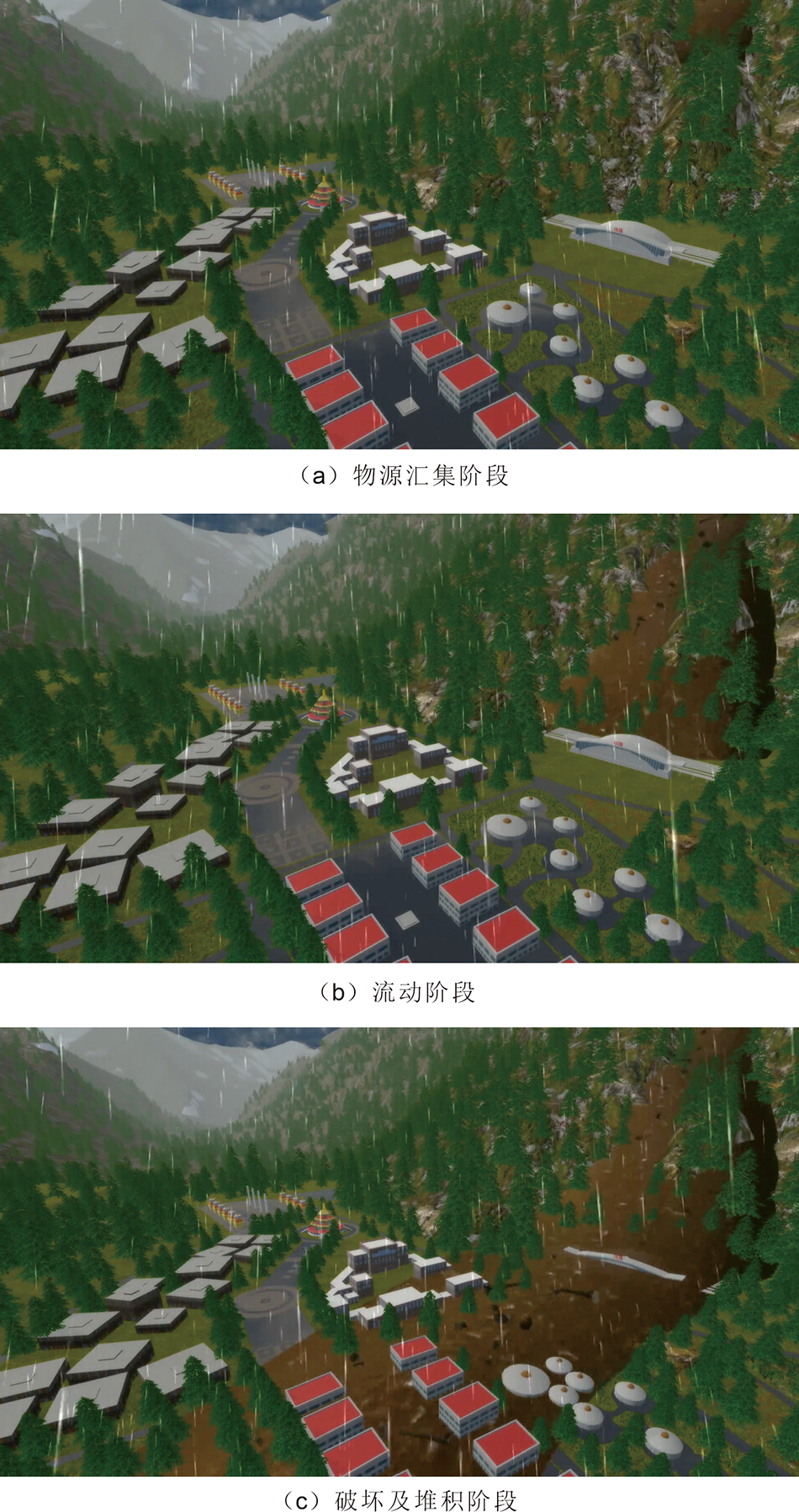

图7 泥石流灾变演化过程仿真

Fig.7 Virtual simulation of debris flow disaster evolution

图8 地质灾害易发区减灾选线设计方案

Fig.8 Design schemes of disaster-reduction route selection in geological disaster-prone areas

参考文献 42

[1]	崔鹏, 苏凤环, 邹强, 等. 青藏高原山地灾害和气象灾害风险评估与减灾对策[J]. 科学通报, 2015,60(32):3067-3077.
[2]	宋章, 张广泽, 蒋良文, 等. 川藏铁路主要地质灾害特征及地质选线探析[J]. 铁道标准设计, 2016,60(1):14-19.
[3]	李孝攀, 李远富, 周先虎, 等. 川藏铁路康定至昌都段地质灾害区域危险性评价[J]. 铁道标准设计, 2017,61(6):58-62.
[4]	杨德宏. 川藏铁路昌都至林芝段主要工程地质问题分析[J]. 铁道标准设计, 2019,63(9):16-22,27.
[5]	西藏自治区地质矿产局. 西藏自治区区域地质志[M]. 北京: 地质出版社, 1993.
[6]	郭长宝, 张永双, 蒋良文, 等. 川藏铁路沿线及邻区环境工程地质问题概论[J]. 现代地质, 2017,31(5):877-889.
[7]	李郎平, 兰恒星, 郭长宝, 等. 基于改进频率比法的川藏铁路沿线及邻区地质灾害易发性分区评价[J]. 现代地质, 2017,31(5):911-929.
[8]	朱颖. 复杂艰险山区铁路减灾选线技术框架[M] //张展. 川藏铁路建设面临的挑战与对策——2016学术交流会论文集. 北京: 人民交通出版社, 2017: 272-276.
[9]	朱颖, 魏永幸. 复杂艰险山区铁路减灾选线[J]. 高速铁路技术, 2018,9(6):1-4.
[10]	魏永幸, 岳志勤, 李光辉. 复杂艰险山区地质灾害识别与铁路减灾选线[J]. 高速铁路技术, 2019,10(3):1-5,24.
[11]	魏永幸, 陈明浩, 张广泽, 等. 面向铁路减灾选线的复杂艰险山区地质灾害广域高效识别[J]. 高速铁路技术, 2020,11(1):1-6.
[12]	邓域才. 铁路选线自动化述评[J]. 铁道建筑, 1981,21(2):1-6.
[13]	WETHAL H. Use of digital maps in road design[J]. Kart og Plan, 1988,48(2):125-127.
[14]	李桂芳. 基于三维空间场景的铁路选线技术研究[J]. 铁道标准设计, 2012,56(10):19-21,72.
[15]	朱颖, 蒲浩, 刘江涛, 等. 基于数字地球的铁路三维空间选线技术研究[J]. 铁道工程学报, 2009,26(7):33-37.
[16]	易思蓉, 聂良涛. 基于虚拟地理环境的铁路数字化选线设计系统[J]. 西南交通大学学报, 2016,51(2):373-380.
[17]	赵沁平. 虚拟现实综述[J]. 中国科学(F辑:信息科学), 2009,39(1):2-46.
[18]	朱正强, 吴介一, 孔竞飞, 等. 基于VRML-Java的虚拟现实技术在可视化装配中的应用[J]. 东南大学学报(自然科学版), 2002,32(1):24-28.
[19]	袁心平, 唐秋华. 基于非沉浸式虚拟现实技术的设计方法探析[J]. 湖北工业大学学报, 2006,21(3):154-156.
[20]	KAUFMANN H, SCHMALSTIEG D, WAGNER M. Construct3D: A virtual reality application for mathematics and geometry education[J]. Education and Information Technologies, 2000,5(4) : 263-276.
[21]	WANG Li, WANG Lizhen. Design and implementation of three-dimensional virtual tour guide training system based on Unity3D[M] //IEEE.Information System and Computer Engineering (CISCE). Haikou: CISCE, 2019: 203-205.
[22]	方沁. 基于Unity和3dmax的虚拟实验室三维建模设计与实现[D]. 北京: 北京邮电大学, 2015.
[23]	BAYARRI S, FERNANDEZ M, PEREZ M. Virtual reality for driving simulation[J]. Communications of the ACM, 1996,39(5) : 72-76.
[24]	杜红星, 周安荔. 三维可视化铁路选线辅助设计系统研究[J]. 铁道工程学报, 2004,21(1):48-51.
[25]	杨柏林. 基于ArcGIS和RPSO的铁(公)路三维空间智能选线系统的研发[D]. 长沙: 中南大学, 2012.
[26]	刘威, 胡光常, 唐文建, 等. 铁路智能选线系统开发与应用[J]. 高速铁路技术, 2016,7(2):54-57.
[27]	张广泽, 蒋良文, 宋章, 等. 横断山区川藏线山地灾害和地质选线原则研究[J]. 铁道工程学报, 2016,33(2):21-24,33.
[28]	丁明涛, 田述军. 滑坡泥石流风险评价及其应用[M]. 北京: 科学出版社, 2013.
[29]	胡凯衡, 丁明涛. 滑坡泥石流风险评估框架体系[J]. 中国地质灾害与防治学报, 2013,24(2):26-30.
[30]	许捍卫, 房晓亮, 任家勇, 等. 基于SketchUp的城市三维建模技术[J]. 测绘科学, 2011,36(1):213-214,189.
[31]	吴丹子. 基于CAD SketchUp Photoshop三位一体的新农村景观设计实例[J]. 农业网络信息, 2012(9):8-11.
[32]	杨波, 陈亚安, 岳栋涛. 三维数字校园建模——以咸阳师范学院为例[J]. 测绘与空间地理信息, 2018,41(4):5-7.
[33]	樊运晓, 罗云, 陈庆寿. 区域承灾体脆弱性评价指标体系研究[J]. 现代地质, 2001,15(1):113-116.
[34]	张斌, 赵前胜, 姜瑜君. 区域承灾体脆弱性指标体系与精细量化模型研究[J]. 灾害学, 2010,25(2):36-40.
[35]	张华杰, 袁国斌, 墙芳躅, 等. 滑坡预测与风险评价专家系统[J]. 地学前缘, 1996,3(1):105-109.
[36]	祁元, 刘勇, 杨正华, 等. 基于GIS的兰州滑坡与泥石流灾害危险性分析[J]. 冰川冻土, 2012,34(1):96-104.
[37]	欧阳波, 贺赟. 用户研究和用户体验设计[J]. 江苏大学学报(自然科学版), 2006(增1):55-57.
[38]	陈为. 用户体验设计要素及其在产品设计中的应用[J]. 包装工程, 2011,32(10):26-29,39.
[39]	林一, 陈靖, 刘越, 等. 基于心智模型的虚拟现实与增强现实混合式移动导览系统的用户体验设计[J]. 计算机学报, 2015,38(2):408-422.
[40]	蒋忠信, 崔鹏, 王成华. 进藏交通干线减灾选线理论原则[J]. 铁道工程学报, 2004,21(2):1-6.
[41]	杨锋, 杜俊旺, 阮飞鹏. 抗滑明洞在高速公路膨胀土滑坡治理中的应用研究[J]. 公路交通科技(应用技术版), 2012,8(9):230-233.
[42]	曹小亮, 曹亮亮. 预制拱圈式抗滑明洞在滑坡治理中的应用[J]. 现代交通技术, 2020,17(1):1-5.
