川西新场气田沙溪庙组浅水三角洲砂体类型与展布特征

doi:10.19657/j.geoscience.1000-8527.2019.06.03

摘要/Abstract

摘要：

砂体类型与分布特征的差异性造就了油气储层发育的非均质性,通过岩心垂向序列特征明确了沙溪庙组砂体成因类型,并综合测井、地震资料刻画了不同类型砂体的空间分布。沙溪庙组浅水三角洲平原发育垂积型主河道、侧积/填积型次河道砂体以及溢岸砂体,前缘发育侧积型近端水下分流河道、填积型远端水下分流河道、进积型河口坝砂体以及席状砂体;平原主河道砂体厚度多大于10 m,宽600~1 800 m,通过同位垂向切叠与侧向等高程切叠而形成毯状连片砂体,次河道砂体多位于主河道侧缘,厚度平均7.5 m,物性较差,并常被主河道切割而零星分布;内前缘近端水下分流河道砂体厚4~8 m,宽500~1 200 m,多错位切叠或拼接接触,呈带状;远端水下分流河道发育于三角洲外前缘,单砂体厚2.5~6 m,宽200~700 m,平面呈鞋带状,砂体孤立;前缘河口坝砂体分布较少,垂向上常被河道切叠;平原相带两类河道砂体的物性差异造成了储层内部的非均质性,而三角洲前缘储层的非均质性更多在于不同类型砂体的迷宫状展布上。

关键词: 浅水三角洲, 砂体类型, 砂体展布, 沙溪庙组, 新场气田

Abstract:

Reservoir heterogeneity is commonly determined by sandbody type and distribution characteristics. Sandbody sedimentary processes can be reflected by vertical sequences, while its spatial distribution can be described by comprehensive logging and seismic survey. In shallow-water delta plain of the Shaximiao Formation, trunk distributary channel (vertical accretion), secondary channel (lateral accretion/aggradation) and the overbank sandbody are developed. Proximal distributary channel (lateral accretion), distal distributary channel (aggradation), estuary bar (progradation) and the sheet sand are developed in the deltaic front. Trunk channels in the delta plain are commonly thicker than 10 m and 600 to 1,800 m wide. The sandbodies can be vertically stacked and laterally stacked in an equal horizontal level, exhibiting a blanket-shaped distribution. Secondary channel sandbodies are mostly located at the lateral edge of the channel and distributed sporadically due to the cutting, with an average thickness of 7.5 m and poor physical properties. Proximal distributary channels are 4 to 8 m thick and 500 to 1,200 m wide. The sandbodies are vertically stacked (misplaced) and laterally stacked in an unequal horizontal level, exhibiting a belt-shaped distribution. Distal distributary channel is 2.5 to 6 m thick and 200 to 700 m wide, exhibiting a shoelace-shaped or isolated distribution pattern. Estuary bar is less developed and often overprinted by channels. Reservoir heterogeneity in the delta plain lies in its physical property difference of two different types of channel sandbodies, while in the deltaic front lies in the labyrinth distribution of sandbody of different origins.

Key words: shallow-water delta, sandbody type, sandbody distribution, Shaximiao Formation, Xinchang gas field

中图分类号:

TE121.3

高阳, 胡向阳, 曾大乾, 赵向原, 贾英, 于清艳, 王勇飞. 川西新场气田沙溪庙组浅水三角洲砂体类型与展布特征[J]. 现代地质, 2019, 33(06): 1163-1173.

GAO Yang, HU Xiangyang, ZENG Daqian, ZHAO Xiangyuan, JIA Ying, YU Qingyan, WANG Yongfei. Sandbody Type and Distribution Characteristics of Shallow-Water Delta in Shaximiao Formation, Xinchang Gas Field, West Sichuan[J]. Geoscience, 2019, 33(06): 1163-1173.

图/表 14

图1 研究区区域地理位置与地层发育特点

Fig.1 Location of the study area and stratigraphic columns

图2 研究区沙溪庙组岩心典型沉积现象

Fig.2 Typical sedimentary features in the drill cores of Shaximiao Formation

图3 沙溪庙组顺物源方向地震反射特征

Fig.3 Seismic reflection characteristics of Shaximiao Formation

图4 沙溪庙组浅水三角洲平原砂体典型沉积特征

Fig.4 Typical sedimentary characteristics of sandbodies in shallow-water delta plain of Shaximiao Formation

图5 沙溪庙组浅水三角洲前缘砂体典型沉积特征

Fig.5 Typical sedimentary characteristics of sandbodies in shallow-water deltaic front of Shaximiao Formation

图6 三角洲平原相带(J2s24气层)地震均方根振幅属性响应(A)与砂体平面分布特征(B)

Fig.6 Seismic RMS amplitude attribute (A) and planar distribution pattern (B) of sandbodies in shallow-water delta plain (J2s24)

图7 浅水三角洲平原相带(J2s24气层)砂体剖面特征(剖面位置见图6)

Fig.7 Profile distribution characteristics of sandbodies in shallow-water delta plain(J2s24)

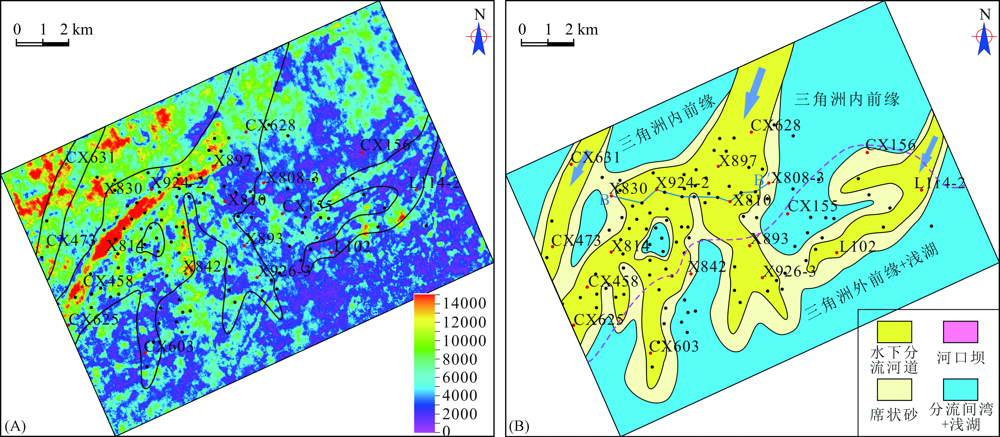

图8 三角洲前缘相带(J2s31-3气层)地震均方根振幅属性响应(A)与砂体平面分布特征(B)

Fig.8 Seismic RMS amplitude attribute (A) and planar distribution characteristics (B) of sandbodies in shallow-water deltaic front (J2s31-3)

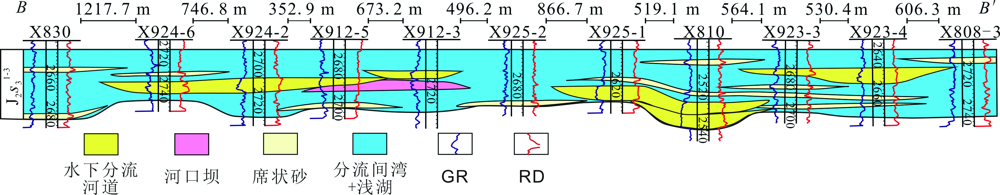

图9 浅水三角洲内前缘相带(J2s31-3气层)砂体剖面特征(剖面位置见图7)

Fig.9 Profile distribution characteristics of sandbodies in the inner part of shallow-water deltaic front

图10 三角洲外前缘相带(J2s31-2-1气层)地震均方根振幅属性响应(A)与砂体平面分布特征(B)

Fig.10 Seismic RMS amplitude attribute (A) and planar distribution characteristics (B) of sandbodies in the outer part of shallow-water deltaic front (J2s31-2-1)

图11 浅水三角洲外前缘相带(J2s31-2-1气层)砂体剖面特征(剖面位置见图8)

Fig.11 Profile distribution characteristics of sandbodies in the outer part of shallow-water deltaic front

图12 沙溪庙组浅水三角洲砂体分布规律与叠置样式

Fig.12 Distribution and superimposing patterns of sandbodies in shallow-water delta of Shaximiao Formation

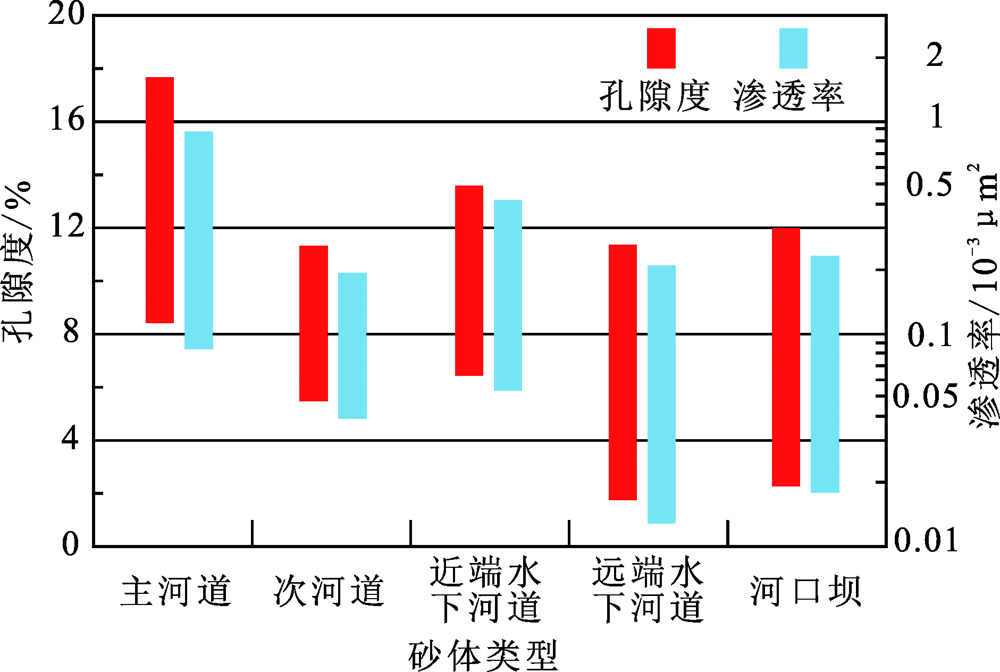

图13 沙溪庙组浅水三角洲不同类型砂体物性特征

Fig.13 Reservoir physical property of different sandbodies in shallow-water delta of Shaximiao Formation

图14 沙溪庙组J2s24气层邻井地层压力变化特征

Fig.14 Pressure variation characteristics of two adjacent production wells in J2s24
