基于校正的遥感数据方法估算地下水补给量:以鄂尔多斯盆地台格庙矿区为例

doi:10.19657/j.geoscience.1000-8527.2023.046

现代地质 ›› 2024, Vol. 38 ›› Issue (02): 409-418.DOI: 10.19657/j.geoscience.1000-8527.2023.046

• 水文地质、工程地质和环境地质 • 上一篇下一篇

基于校正的遥感数据方法估算地下水补给量:以鄂尔多斯盆地台格庙矿区为例

王旭东¹^,²^,³(), 韩鹏飞⁴^,⁵^,⁶(), 张锁¹, 朱晓倩⁷, 邢朕国²^,³, 王路军²^,³, 万力⁵

1.神华新街能源有限责任公司,内蒙古鄂尔多斯 017200
2.煤炭开采水资源保护与利用国家重点实验室,北京 102211
3.北京低碳清洁能源研究院,北京 102211
4.中国地质大学(北京)水利部地下水保护重点实验室,北京 100083
5.中国地质大学(北京)地下水循环与环境演化教育部重点实验室,北京 100083
6.中国地质大学(北京)水资源与环境学院,北京 100083
7.中国环境科学研究院,北京 100012

收稿日期:2023-01-29 修回日期:2023-04-11 出版日期:2024-04-10 发布日期:2024-05-22
通讯作者: 韩鹏飞,男,副教授,1988年出生,水文地质专业,主要研究方向为水文模型和水文地质。Email:pfhan@cugb.edu.cn。
作者简介:王旭东,男,工程师,1981年出生,地质工程专业,主要研究方向为水文地质学。Email:10000105@ceic.com。
基金资助:
国家自然科学基金项目(42302280);国家能源集团科技项目(GJNY-21-129)

Estimation of Groundwater Recharge Based on the Corrected Remote Sensing Data: A Case Study of the Taigemiao Mining Area in Ordos Basin

WANG Xudong¹^,²^,³(), HAN Pengfei⁴^,⁵^,⁶(), ZHANG Suo¹, ZHU Xiaoqian⁷, XING Zhenguo²^,³, WANG Lujun²^,³, WAN Li⁵

1. Shenhua Group Xinjie Energy Co., Ltd, Ordos, Inner Mongolia 017200, China
2. State Key Laboratory of Water Resource Protection and Utilization in Coal Mining, Beijing 102211, China
3. National Institute of Low Carbon and Clean Energy, Beijing 102211, China
4. Key Laboratory of Groundwater Conservation of Ministry of Water Resources, China University of Geosciences (Beijing), Beijing 100083, China
5. Ministry of Education Key Laboratory of Groundwater Circulation and Environmental Evolution, China University of Geosciences (Beijing), Beijing 100083, China
6. School of Water Resources & Environment, China University of Geosciences (Beijing), Beijing 100083, China
7. Chinese Research Academy of Environmental Sciences, Beijing 100012, China

Received:2023-01-29 Revised:2023-04-11 Online:2024-04-10 Published:2024-05-22

摘要/Abstract

摘要：

地下水补给是影响区域地下水资源的关键因素,准确评价地下水净补给量对地下水资源的合理开发利用和区域水文循环过程的研究具有基础性意义。通常情况下,在站点尺度可以使用蒸渗仪等设备直接监测地下水补给,而在区域尺度获取地下水补给则难度较大,因此亟待构建一种简便量化区域尺度地下水补给量的方法。本文提出一种基于遥感数据校正来估算区域尺度多年地下水补给量的方法,并在黄河中游内蒙古鄂尔多斯盆地新街台格庙矿区进行试点应用研究。通过对多源降水数据的筛选和蒸发遥感数据的校正,评价台格庙矿区地下水多年净补给量,并基于实测数据的Hydrus-1D数值模拟验证评价方法的有效性。研究结果显示,TPDC来源的降水量数据集更适用于反映研究区降水量的空间分布;MOD16遥感数据低估了矿区实际蒸散量,实际蒸散量是MOD16数据的1.41倍;矿区多年平均净补给量变化范围在-65.70~73.93 mm之间,超过80%的区域净补给量在-30~30 mm之间。新方法估算的地下水净补给量与基于实测数据的土壤水流数值模拟结果接近,表明该方法在缺乏地表产流或地表径流观测资料翔实的地区具有较强的实际应用价值。

关键词: 地下水补给, MOD16, 遥感, Hydrus-1D, 台格庙矿区

Abstract:

The groundwater recharge acts as a decisive factor affecting the groundwater resources in the Yellow River Basin. Accurate calculation of the net groundwater recharge is of great importance for the rational development and utilization of regional groundwater resources and for regional hydrological cycle. At the point scale, equipment such as lysimeter can be used to directly monitor groundwater recharge, however, it is difficult to use this method to obtain the groundwater recharge at the regional scale. This calls for a simple method to quantify groundwater recharge at the regional scale. In this study, we proposed a new method to calibrate remote sensing data and estimate the multi-year groundwater recharge at the regional scale. We applied this proposed new method to the Taigemiao mining area in Xinjie, Ordos Basin, located in the middle reaches of the Yellow River. Based on the screened multi-source precipitation data and the corrected evaporation remote sensing data, we calculated the accurate mean annual net groundwater recharge in the mining area. The Hydras-1D numerical simulation based on measured data further verifies the effectiveness of the proposed evaluation method. The result indicates that the precipitation data from TPDC is more accurate in term of reflecting the spatial distribution of precipitation in the study area. The MOD16 remote sensing data underestimated the actual evapotranspiration in the mining area, which is 1.41 times of the MOD16 data. The mean annual net groundwater recharge ranges from -65.70 mm to 73.93 mm and the net groundwater recharge of more than 80% of the area ranges from -30 mm to 30 mm. The groundwater recharge estimated by the new method is consistent with the numerically simulated results based on the measured data, indicating that the method can be used in the prediction in areas where there is lack of surface runoff or detailed observation data of surface runoff.

Key words: groundwater recharge, MOD16, remote sensing, hydrus-1D, Taigemiao mining area

中图分类号:

王旭东, 韩鹏飞, 张锁, 朱晓倩, 邢朕国, 王路军, 万力. 基于校正的遥感数据方法估算地下水补给量:以鄂尔多斯盆地台格庙矿区为例[J]. 现代地质, 2024, 38(02): 409-418.

WANG Xudong, HAN Pengfei, ZHANG Suo, ZHU Xiaoqian, XING Zhenguo, WANG Lujun, WAN Li. Estimation of Groundwater Recharge Based on the Corrected Remote Sensing Data: A Case Study of the Taigemiao Mining Area in Ordos Basin[J]. Geoscience, 2024, 38(02): 409-418.

图/表 9

图1 新街台格庙矿区地理位置(a)和区内地形(b)

Fig.1 Map showing the location (a) and topographic characteristics (b) of the study area

表1 台格庙矿区气象数据集信息

Table 1 Meteorological dataset information in the Taigemiao mining area

变量	数据名称	分辨率	网址链接
降水量	中国地面气象站逐日降水量观测资料	逐日	https://data/cma.cn
	中国1 km分辨率逐月降水量数据集	逐月; 1 km	http://data.tpdc.ac.cn
	中国气象要素年度空间插值数据集	逐年; 1 km	https://www.resdc.cn/DOI/DOI.aspx?DOIID=96
蒸散量	MYD16A3GFv061	逐年; 500 m	https://doi.org/10.5067/MODIS/MYD16A3 GF.061

表2 台格庙矿区多年平均MOD16蒸散数据校正所需数据汇总

Table 2 Summarized data required for the correction of mean annual MOD16 evapotranspiration

分项	数值	分项	数值
总面积A_b (km²)	3671.27	径流深Q_m(mm)	0
陆地面积A_l(km²)	3632.62	水面蒸发量E₀(mm)	1200.00
水体面积A_w(km²)	38.65	实际蒸散量ET_a(mm)	338.19
MOD16蒸散量ET_m(mm)	241.94	校正系数γ_m(-)	1.41
降水量P_m(mm)	338.19	-	-

图2 鄂托克旗(a)、乌审旗(b)、东胜(c)、榆林(d)、神木(e)和河曲(f)6个气象站降水量年际变化特征

Fig.2 Interannual change characteristics in precipitation of the six meteorological stations of Otog Qi (a), Uxin Qi (b), Dongsheng (c), Yulin (d), Shenmu (e) and Hequ (f)

图3 台格庙矿区TPDC(青藏高原数据中心)和RESDC(中科院资源与环境数据中心)数据的年平均降水量空间分布图(a)(b)和统计直方图(c)(d)

Fig.3 Spatial distribution (a)(b), and statistical histogram (c)(d) of the mean annual precipitation from TPDC and RESDC data sets in the Taigemiao mining area

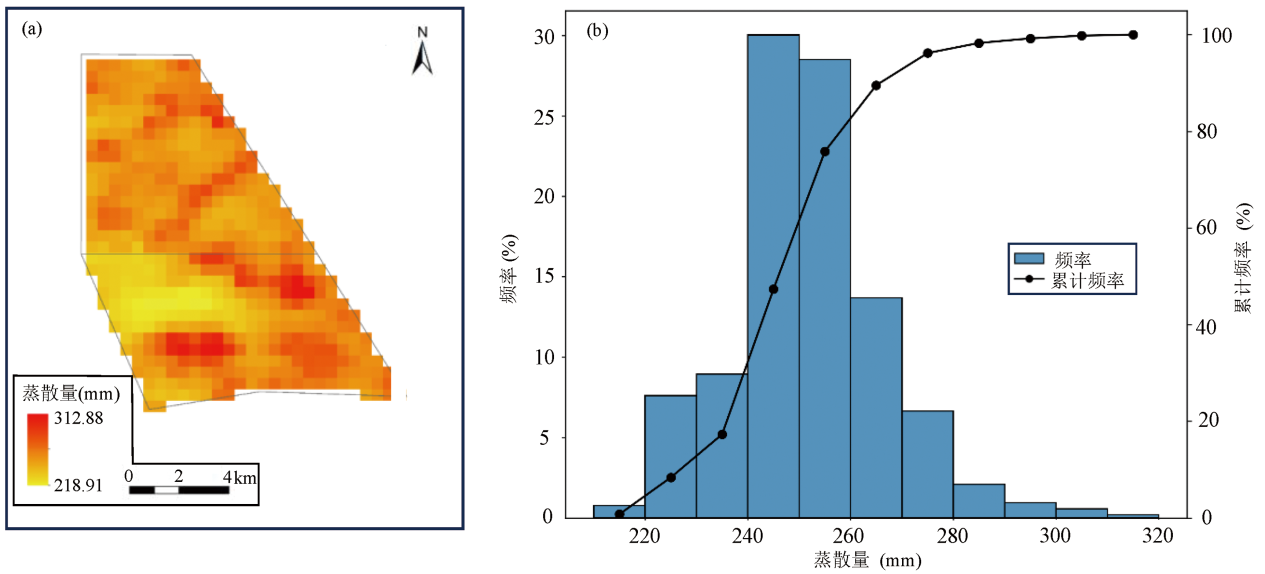

图4 台格庙矿区多年平均蒸散量(MOD16数据)空间分布图(a)和统计特征图(b)
