胶西北断裂构造蚀变分带及其铲式分布特征

doi:10.19657/j.geoscience.1000-8527.2021.108

现代地质 ›› 2021, Vol. 35 ›› Issue (05): 1274-1281.DOI: 10.19657/j.geoscience.1000-8527.2021.108

胶西北断裂构造蚀变分带及其铲式分布特征

吕承训¹^,², 霍庆龙³, 唐占信⁴, 范潇⁵, 汤磊⁴, 许亚青⁶, 袁月蕾⁷

1.中国地质调查局发展研究中心,北京 100037
2.中国地质大学(北京),北京 100083
3.河北省众联能源环保科技有限公司,河北石家庄 050011
4.山东招金集团有限公司,山东招远 265400
5.云冈石窟研究院,山西大同 037007
6.贵州省煤矿地质工程咨询与地质环境监测中心,贵州贵阳 550001
7.中国科学院地理科学与资源研究所,北京 100101

收稿日期:2021-05-05 修回日期:2021-07-15 出版日期:2021-10-10 发布日期:2021-11-04
作者简介:吕承训,男,博士后,1987年出生,地质工程专业,主要从事应用构造地质学和地质灾害相关领域研究。
基金资助:
国家自然科学基金项目(40972061);山东省国土资源厅项目(鲁地调合[2012]33 号)

Structural Alteration Zone and Listric Distribution Characteristics in Northwest Jiaodong Peninsula

LÜ Chengxun¹^,², HUO Qinglong³, TANG Zhanxin⁴, FAN Xiao⁵, TANG Lei⁴, XU Yaqing⁶, YUAN Yuelei⁷

1. Development Research Center of China Geological Survey, Beijing 100037, China
2. China University of Geosciences (Beijing), Beijing 100083, China
3. Hebei Zhonglian Energy and Environmental Protection Technology Co.Ltd, Shijiazhuang, Heibei 050011, China
4. Shandong Zhaojin Group Co.Ltd, Zhaoyuan, Shandong 265400, China
5. Yungang Grottoes Research Institute, Datong, Shanxi 037007, China
6. Guizhou Coal Mine Geological Engineering Consultation and Geological Environment Monitoring Center, Guiyang, Guizhou 550001, China
7. Institute of Geographic Sciences and Natural Resources Research, CAS, Beijing 100101, China

Received:2021-05-05 Revised:2021-07-15 Online:2021-10-10 Published:2021-11-04

摘要/Abstract

摘要：

胶东是全球最大的与中生代花岗岩有关的热液交代蚀变金矿集中区,其成矿与断裂及蚀变作用有关。以焦家断裂和招平断裂为典型,开展构造变形蚀变岩剖面实测和地质填图,研究控矿断裂铲式分布的地质特征。研究发现:(1)断裂蚀变带的宽度不是以往认为的几十米,而是达到几百米,或超过千米,蚀变的规模和强度控制了成矿作用;(2)断裂产状上陡下缓,浅部-200 m以上倾角在70°左右,深部-400 m以下倾角20°到30°,形成铲式断裂;(3) 铲式断裂显示上盘下滑的运动特征,应力应变特征表明成矿作用发生于应力松弛阶段;(4)断裂的倾向控制矿化带的侧伏方向,焦家断裂带倾向北西而其中矿体向南西侧伏;招平断裂倾向南东则矿体为北东向侧伏。

关键词: 胶东金矿, 构造变形岩相, 蚀变带, 铲式断裂控矿

Abstract:

Jiaodong is the world’s largest Mesozoic granite-related hydrothermal/metasomatic gold province, and the gold mineralization is related to faulting and alteration. In this paper, the Jiaojia and Zhaoping faults are taken as typical examples to study the geological characteristics of the listric ore-controlling fault distributions, through measuring the deformation and alteration profile and geological mapping. The results revealed that: (1) the fault alteration zone is hundreds of meters to over kilometers wide, instead of meters as previously suggested. The scale and intensity of alteration control the gold mineralization. (2) Orientation for the upper and lower part of the fault is steep and gentle, respectively. Dip angle for the shallow (above -200 m) and deeper (below -400 m) parts of the fault is around 70° and 20°-30°, respectively. The fault morphology is listric. (3) The listric fault indicates motion characteristic of sliding hanging wall, and the stress-strain features show that the mineralization occurred in the regional stress relaxation stage. (4) Dip direction of the fault controls the lateral trend of the mineralized zone. The Jiaojia fault dips to the NW, and the associated mineralization zone trends SW; the Zhaoping fault dips to the SE, and the associated mineralization zone trends NE.

Key words: Jiaodong gold deposit, deformed lithofacies, alteration zone, listric fault-controlled mineralization

中图分类号:

P548
P552

吕承训, 霍庆龙, 唐占信, 范潇, 汤磊, 许亚青, 袁月蕾. 胶西北断裂构造蚀变分带及其铲式分布特征[J]. 现代地质, 2021, 35(05): 1274-1281.

LÜ Chengxun, HUO Qinglong, TANG Zhanxin, FAN Xiao, TANG Lei, XU Yaqing, YUAN Yuelei. Structural Alteration Zone and Listric Distribution Characteristics in Northwest Jiaodong Peninsula[J]. Geoscience, 2021, 35(05): 1274-1281.

图/表 12

图1 胶东西北地区区域构造和断裂蚀变分布略图(据吕承训[19],2012) 1.印支期花岗岩;2.玲珑型似片麻状黑云母花岗岩;3.栾家河—伟德山型中粗粒二长花岗岩;4.郭家岭型似斑状花岗闪长岩;5.崂山—艾山花岗岩;6.胶东主要构造断裂带位置;7.矿床分布及取样位置(图中圆形图例位置表示蚀变岩型金矿床,方形图例位置表示石英脉型金矿床);8.推断断裂

Fig.1 Geological map of Jiaodong peninsula and the location of faults and gold deposits (adapted from LÜ Chengxun [19], 2012)

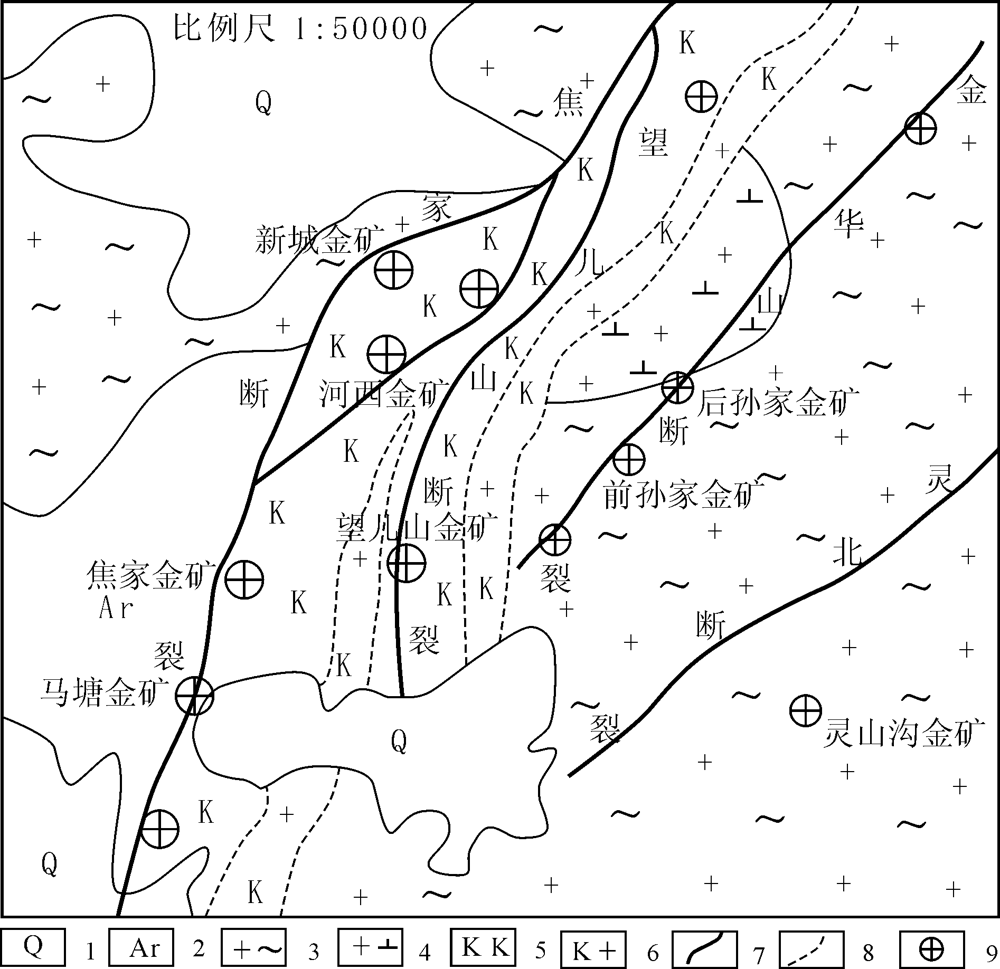

图2 焦家断裂蚀变带分带示意图 1.第四系沉积物;2.胶东岩群;3.玲珑型花岗岩;4.郭家岭型花岗岩;5.强钾化花岗岩;6.弱钾化花岗岩;7.断裂;8.蚀变带界线;9.金矿床

Fig.2 Sketch map of alteration zone along the Jiaojia fault

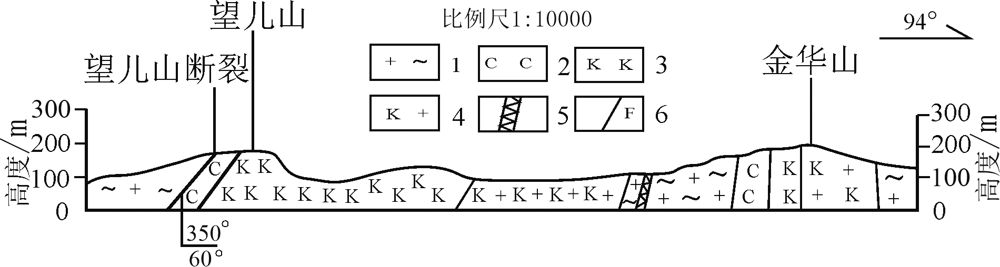

图3 望儿山—金华山构造蚀变带实测剖面图 1.玲珑似片麻状花岗岩;2.黄铁绢英岩化花岗岩;3.强钾化花岗岩;4.弱钾化花岗岩;5.石英脉;6.断层及其产状

Fig.3 Measured geologic profile of the Wangershan-Jinhuashan structural alteration zone

表1 焦家金矿田北北东—北东向断裂主要地质特征

Table 1 Geological features of NNE-NE-trending faults in the Jiaojia orefield

断裂名称	规模出露长度/km	断裂带宽度/m	产状			断裂带主要岩性和特征	沿断裂带分布的主要矿床
断裂名称	规模出露长度/km	断裂带宽度/m	走向	倾向/倾角		断裂带主要岩性和特征	沿断裂带分布的主要矿床
焦家断裂	20	50~300	NE 40°~45°		NW 28°~45°	压扭性,上盘胶东岩群变质岩,下盘玲珑花岗岩	马塘、焦家、红布、新城
河东— 望儿山断裂	9	2~200	近SN		NW 30°~60°	压扭性,带内发育糜棱岩, 片理化带及断层泥	河东、望儿山金矿
北截— 灵山沟断裂	24	1~10	NE 40°~45°		SE 45°~50°	压扭性,縻棱岩, 片理化带及断层泥	灵山沟、北截金矿床

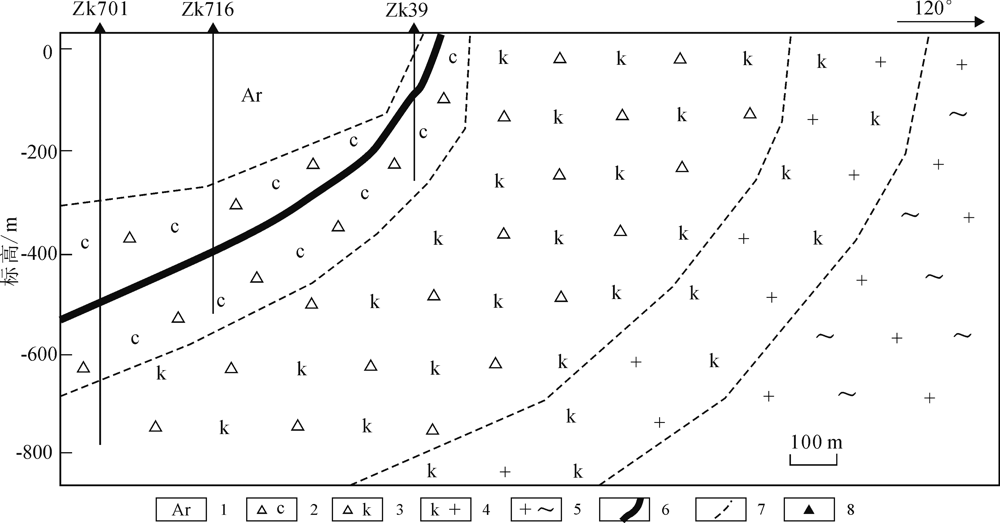

图4 焦家金矿64号勘探线断裂蚀变带剖面图 1.胶东岩群;2.绢英岩化蚀变岩;3.强钾长石化蚀变岩;4.弱钾长石化蚀变岩;5.似片麻状黑云母花岗岩;6.焦家断裂;7.岩体界线;8.钻孔位置

Fig.4 Profile of faulting and alteration zone for Exploration Line No.64 in the Jiaojia gold deposit

图5 招平断裂带简图 1.第四系;2.燕山期花岗闪长岩;3.燕山期黑云母花岗岩;4.粉子山群和胶东群的老变质岩;5.压扭性断裂;6.压性断裂;7.张扭性断裂;8.各矿山位置(小、中、大型矿山)

Fig.5 Sketch map of the Zhaoping fault zone

表2 焦家金矿铲式断裂蚀变分带特征

Table 2 Alteration characteristics of listric faults in the Jiaojia gold deposit

标高/m	断裂倾角/(°)	绢英岩化蚀变带宽度/m	强钾长石化蚀变带宽度/m	弱钾长石蚀变带宽度/m	蚀变带总宽度/m
0	70	100	600	150	850
-200	60	150	650	200	1 000
-300	30	300	700	200	1 200
-400	20	500	750	200	1 450

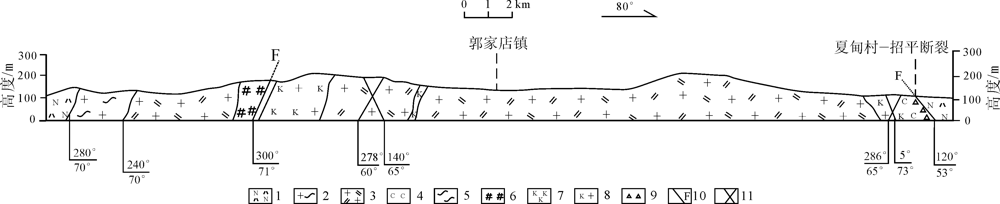

图6 招平断裂带构造蚀变带实测剖面 1.胶东群斜长交闪片麻岩;2.玲珑型似片麻状黑云母花岗岩;3.栾家河型粗粒二长花岗岩;4.绢英岩;5.似片麻理;6.伟晶岩脉;7.强钾化花岗岩;8.弱钾化花岗岩;9.构造角砾岩;10.断裂;11.代表性节理位置及产状

Fig.6 Measured profile of structural alteration zone of the Zhaoping fault

图7 台上金矿21勘探线剖面示意图 1.矿体;2.断裂面;3钻孔编号

Fig.7 Sketch profile of Exploration Line No.21 in the Tai-shang gold deposit

图8 大尹格庄76勘探线剖面示意图 1.矿体分布;2.断裂面

Fig.8 Sketch profile of Exploration Line No.76 in the Dayingezhuang gold deposit

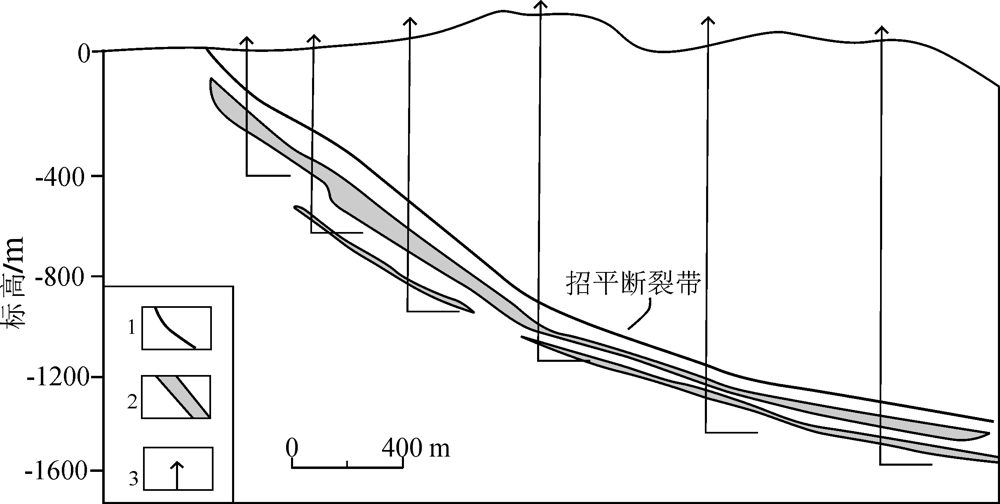

图9 夏甸金矿7号矿体剖面示意图 1.断裂面;2.矿体;3.控制钻孔

Fig.9 Sketch profile of Orebody No.7 in the Xiadian gold deposit

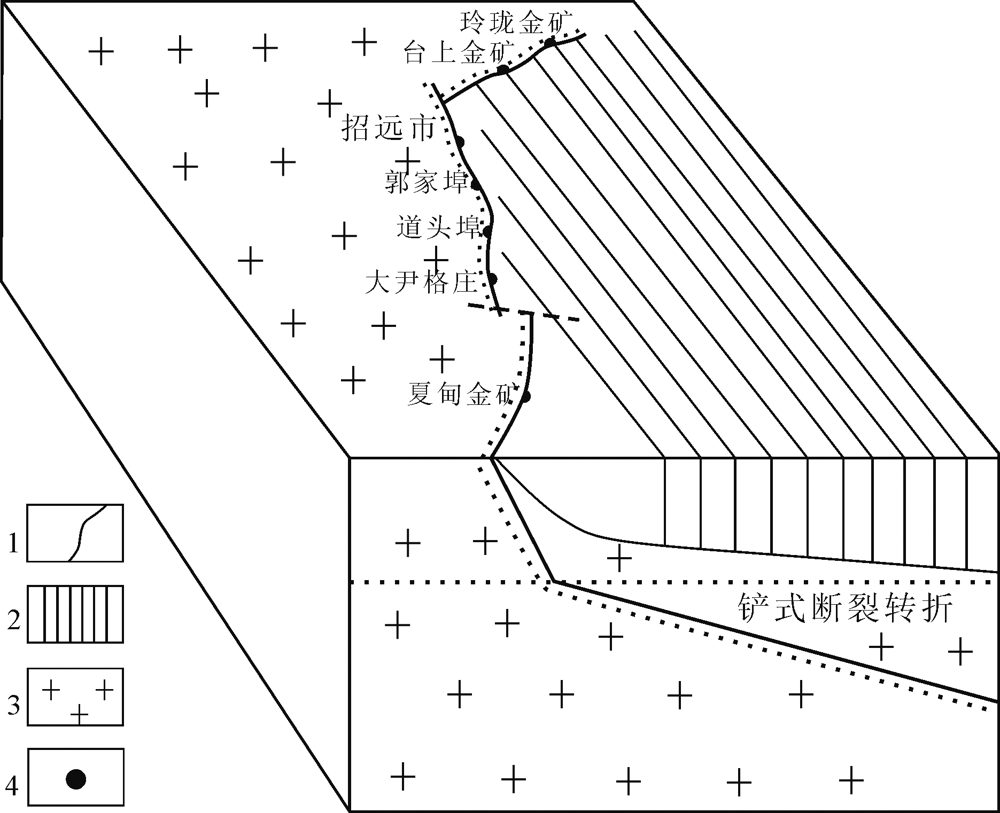

图10 招平拆离断裂带几何特征示意图 1.主拆离-滑脱断裂带(韧性剪切带);2.上盘变质岩;3.下盘岩浆岩杂岩体;4.主要矿床或地名

Fig.10 Schematic diagram showing the geometric characteristics of the Zhaoping detachment fault zone

参考文献 22

[1]	吕古贤. 胶东半岛构造-岩相形式及玲珑-焦家式金矿的构造动力成岩地质特征研究[D]. 北京:中国地质科学院, 1989.
[2]	吕古贤. 胶东半岛构造-岩相形式及玲珑焦家式金矿的构造动力成岩成矿地质特征研究[J]. 中国地质科学院院报, 1991, 23(1):23-42.
[3]	吕古贤, 孔庆存. 胶东玲珑-焦家式金矿地质[M]. 北京: 科学出版社, 1993.
[4]	吕古贤, 邓军, 郭涛, 等. 玲珑-焦家式金矿构造变形岩相形迹大比例尺填图与构造成矿研究[J]. 地球学报, 1998, 19(2):177-186.
[5]	吕古贤, 林文蔚, 罗元华, 等. 构造物理化学与金矿成矿预测[M]. 北京: 地质出版社, 1999.
[6]	吕古贤, 郭涛, 刘杜鹃. 玲珑-焦家式金矿构造地质特征及成矿构造物理化学参量因子分析——以阜山金矿区为例[J]. 地球学报, 2002, 23(5):409.
[7]	吕古贤. 关于矿田地质学的初步探讨[J]. 地质通报, 2011, 30(4):478.
[8]	吕古贤, 武际春, 崔书学, 等. 胶东玲珑金矿田地质[M]. 北京: 科学出版社, 2013.
[9]	许亚青. 胶东构造花岗岩相分布与夏甸金矿深部成矿规律研究[D]. 北京:中国地质大学(北京),2014.
[10]	袁月蕾. 胶东构造岩浆隆起-拆离带热液蚀变成矿与典型矿床研究[D]. 北京:中国地质大学(北京),2014.
[11]	丁式江, 翟裕生, 邓军. 胶东焦家金矿蚀变岩中元素的质量迁移[J]. 地质与勘探, 2000, 36(4):28-31.
[12]	李士先, 刘长春, 安郁宏, 等. 胶东金矿地质[M]. 北京: 地质出版社, 2007.
[13]	范潇, 吕古贤, 郭涛. 焦家金矿流体的运移通道特征及其启示[J]. 矿物学报, 2011, 31(增1):467-468.
[14]	范潇, 吕古贤, 李秀章, 等. 胶西北矿集区区域断裂蚀变分带的划分和地质填图成果[J]. 矿物学报, 2013, 33(增2):761.
[15]	吴淦国, 张达, 臧文拴. 铜陵矿集区构造滑脱与分层成矿特征研究[J]. 中国科学(地球科学), 2003, 33(4):300-308.
[16]	吕古贤, 张宝林, 吕承训, 等. 长江中下游地区新华夏构造体系的“米字型”结构特征[J]. 现代地质, 2021, 35(5):1274-1281.
[17]	杨敏之, 吕古贤. 胶东绿岩带金矿地球化学[M]. 北京: 地质出版社, 1996:1-227.
[18]	吕古贤, 霍庆龙, 袁月蕾, 等. 胶东金矿陆内构造岩浆核杂岩隆起-拆离带蚀变成矿[J]. 地学前缘, 2017, 24(2):95-103.
[19]	吕承训. 胶东金矿区域构造蚀变岩带地质特征与流体成矿规律研究[D]. 北京:中国地质大学(北京), 2012.
[20]	吕承训, 吴淦国, 陈小龙, 等. 新城金矿蚀变带构造与地球化学特征[J]. 大地构造与成矿学, 2011, 35(4):617.
[21]	范潇. 焦家金矿田构造蚀变岩填图与资源量预测[D]. 北京:中国地质大学(北京), 2014.
[22]	吕古贤. 构造物理化学的研究进展[J]. 科学通报, 2003, 48(2):101-109.
