珠江口盆地惠州地区珠江组砂体上倾尖灭的地质-地球物理“逐级预测”方法

doi:10.19657/j.geoscience.1000-8527.2019.06.09

摘要/Abstract

摘要：

砂体上倾尖灭油气藏是岩性油气藏中重要类型之一,砂体上倾尖灭的刻画与描述是上倾尖灭圈闭有效性评价的关键。在以三角洲前缘沉积为主构成的三级层序内,三角洲沉积相关砂体上倾尖灭的地质-地球物理“逐级预测”描述方法对于认识上倾尖灭油气藏分布规律及其油气勘探具有重要意义。该方法由5个部分组成:在三级层序识别的基础上,运用高精度层序地层划分技术建立了四级层序构成的高频层序地层格架;在高频层序约束下,利用地震沉积学技术描述沉积相的平面分布;在地质模型指导下,利用频谱成像技术定性确定尖灭带的分布;利用相控储层反演半定量、定量预测砂体尖灭线;根据不同成因砂体的沉积特点,利用正演模拟技术开展尖灭线的外推预测。

关键词: 砂体上倾尖灭, 高精度层序地层, 地震沉积学, 频谱成像, 相控储层反演, 正演模拟

Abstract:

Up-dip pinch-out sandstone reservoir is an important rock reservoir type, and its characterization and description is a key to evaluate up-dip pinch-out traps. Within the third-order sequence, which is mainly composed of deltaic front deposition, the geological-geophysical “gradual prediction” method (to describe the up-dip pinch-out deltaic sand-bodies) has great significance to delineate and explore up-dip pinch-out sandstone reservoirs. This method consists of five parts: (1) Based on third-level sequence identification, high resolution sequence stratigraphic division technology is used to establish the high-resolution (fourth-order) sequence stratigraphic framework; (2) Use seismic sedimentologic technology to describe the planar sedimentary facies distributions under high-frequency sequences; (3) Based on geological models, spectral imaging technique is used to delineate the distributions of the pinch-out zone; (4) Facies-controlled reservoir inversion is conducted to (semi)-quantitatively delineate the sand-body pinch-out line; (5) According to different sedimentary characteristics of sand-bodies, a forward modelling is performed to extrapolate the pinch-out lines.

Key words: up-dip pinch-out sandstone, high resolution sequence stratigraphy, seismic sedimentology, spectral imaging, facies-controlled reservoir inversion, forward modelling

中图分类号:

TE122.2

芮志锋, 林畅松, 郭佳, 杜家元, 丁琳, 李潇. 珠江口盆地惠州地区珠江组砂体上倾尖灭的地质-地球物理“逐级预测”方法[J]. 现代地质, 2019, 33(06): 1229-1240.

RUI Zhifeng, LIN Changsong, GUO Jia, DU Jiayuan, DING Lin, LI Xiao. Geological-Geophysical “Gradual Prediction” Method for Up-dip Pinch-out Sandstone of Zhujiang Formation, Huizhou Area, Pearl River Estuary Basin[J]. Geoscience, 2019, 33(06): 1229-1240.

图/表 12

图1 目的层沉积与岩性地层圈闭形成背景 (a)珠江口盆地构造单元划分及珠江组沉积背景;(b)研究区综合柱状图;(c)研究区地质剖面

Fig.1 Sedimentary and litho-stratigraphic trap formation background of the target sequences

图2 尖灭线地质-地球物理“逐级预测”方法流程图

Fig.2 Geological-geophysical “gradual prediction” of the pinch-out line

图3 三角洲体系高精度层序划分模式与四级层序内部结构特征示意图 (a)三角洲体系高精度层序划分模式;(b)三角洲四级层序内部结构特征示意图

Fig.3 High resolution sequence division model and schematic diagram of the internal structural characteristics within fourth-order sequence of the delta system

图4 研究区井-震结合的高精度层序地层划分(剖面位置见图1)

Fig.4 High-resolution stratigraphic division in the study area using well and seismic data

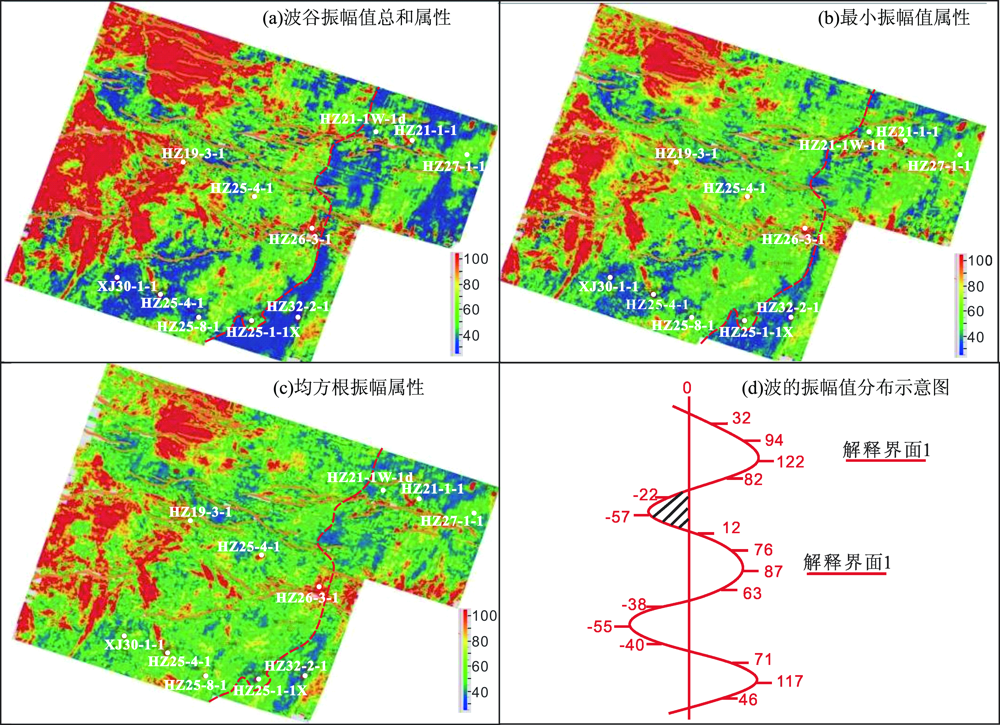

图5 属性优选过程

Fig.5 Attribute optimization process

图6 井-震结合沉积结构综合解释(剖面位置见图1) (a)沉积结构解释的钻井对比剖面; (b)沉积结构解释的地震对比剖面

Fig.5 Interpretation of depositional architecture using well data and seismic data

图7 四级层序SQ2-II地震沉积学综合解释 (a)四级层序SQ2-II均方根振幅属性沉积解释;(b)四级层序SQ2-II沉积相平面图

Fig.7 Comprehensive interpretation of seismic sedimentology of fourth-order SQ2-II sequence

图8 尖灭点在原始地震剖面、30 Hz频谱成像剖面、90 Hz频谱成像剖面的响应特征(剖面位置见图1) (a)原始地震剖面;(b)30 Hz频谱成像剖面;(c)90 Hz频谱成像剖面

Fig.8 Response characteristics of the pinch-out point in the original seismic profile, 30 Hz and 90 Hz spectral imaging profiles(profile location shown in Fig.1)

图9 不同频率段的频谱成像识别的尖灭线分布

Fig.9 Identification of the pinch-out line distribution using spectral imaging in different sequences

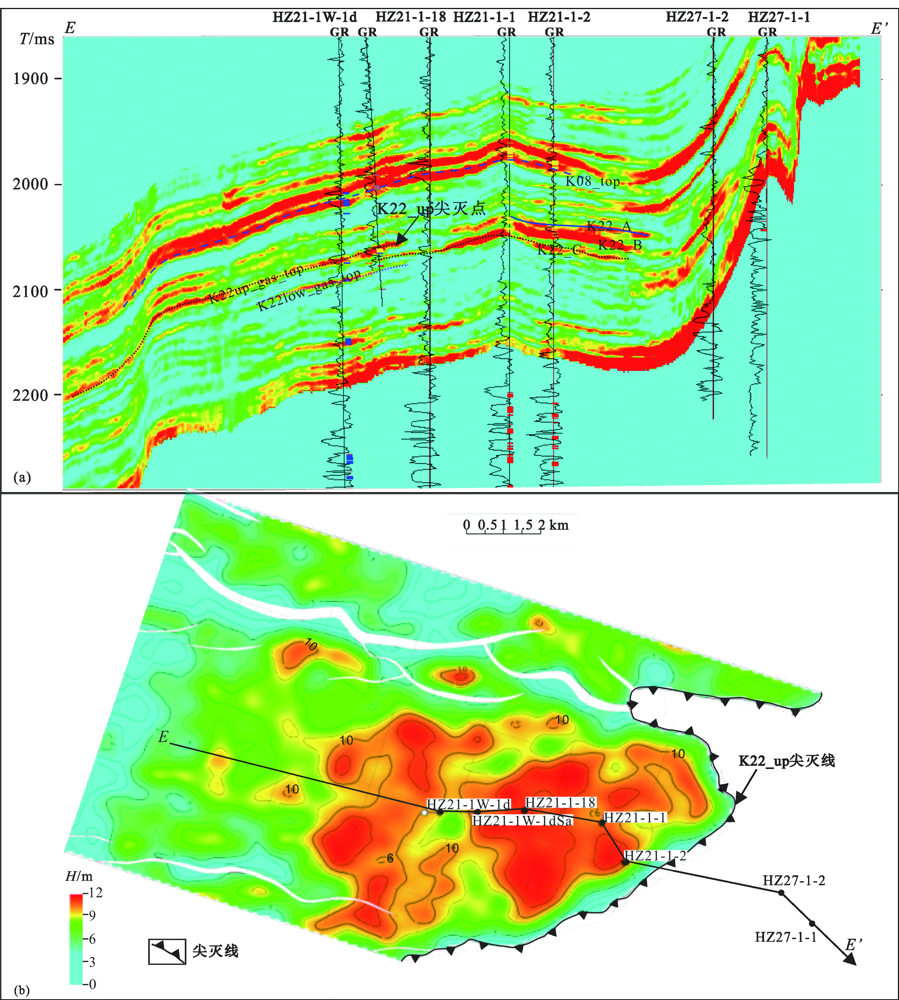

图10 相控储层反演刻画尖灭线(剖面位置见图1) (a)砂体尖灭在相控储层反演剖面上的响应特征;(b)相控储层反演识别的砂体尖灭线

Fig.10 Sand-body tip line response characteristics on the reservoir inversion profile under the constraints of facies

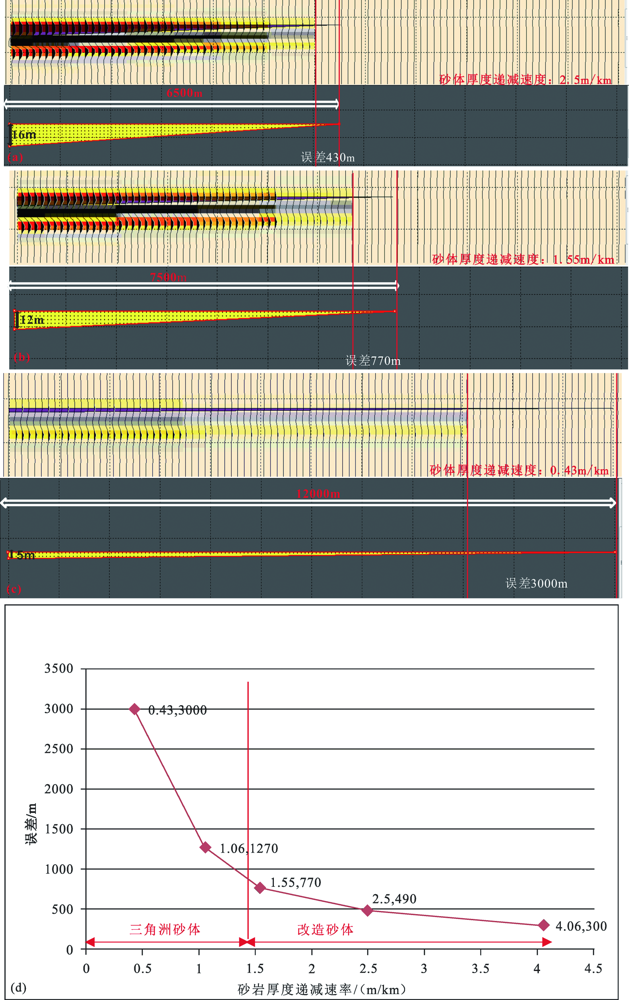

图11 不同水动力成因砂体正演外推的尖灭线误差模拟 (a)波浪改造砂体地震可识别尖灭点与实际尖灭点误差分析;(b)潮汐改造砂体地震可识别尖灭点与实际尖灭点误差分析;(c)三角洲砂体地震可识别尖灭点与实际尖灭点误差分析;(d)不同成因砂体尖灭速度与误差关系图

Fig.11 Pinch-out error simulation of forward extrapolation of different hydrodynamic sand-bodies

图12 储层反演预测的尖灭线(黑色)与正演外推尖灭线(蓝色)平面分布

Fig.12 Planar distribution of the pinch-out line predicted by reservoir inversion (black) and forward extrapolation (blue)
