断陷湖盆水下扇沉积特征:以南大港断层下降盘典型断块为例

doi:10.19657/j.geoscience.1000-8527.2018.04.18

现代地质 ›› 2018, Vol. 32 ›› Issue (04): 819-831.DOI: 10.19657/j.geoscience.1000-8527.2018.04.18

断陷湖盆水下扇沉积特征:以南大港断层下降盘典型断块为例

刘圣¹(), 李胜利¹(), 程涛¹, 周新茂², 曹睿¹, 章巧¹, 巩强¹

1.中国地质大学(北京) 能源学院,北京 100083
2.中国石油勘探开发研究院,北京 100083

收稿日期:2017-12-20 修回日期:2018-04-08 出版日期:2018-08-10 发布日期:2018-09-19
通讯作者: 李胜利
作者简介:李胜利,男,副教授,1971年出生,石油地质学专业,主要从事储层沉积学方面研究。Email: slli@cugb.edu.cn。
刘圣,男,硕士研究生,1995年出生,地质工程,主要从事沉积学理论及应用方面的工作。Email:814460249@qq.com。
基金资助:
国家科技重大专项“断陷湖盆水下扇单砂体构型表征技术研究”(2016ZX05010001-003);国家自然科学基金项目“河流辫曲转换与废弃特征及沉积构型响应”(41572080)

Sedimentary Characteristics of Subaqueous Fan in a Faulted Lacustrine Basin:A Case of Typical Blocks in the Downthrown Block of the Southern Dagang Fault

LIU Sheng¹(), LI Shengli¹(), CHENG Tao¹, ZHOU Xinmao², CAO Rui¹, ZHANG Qiao¹, GONG Qiang¹

1. School of Energy Resources, China University of Geosciences, Beijing 100083,China
2. Research Institute of Petroleum Exploration & Development,CNPC, Beijing 100083,China

Received:2017-12-20 Revised:2018-04-08 Online:2018-08-10 Published:2018-09-19
Contact: LI Shengli

摘要/Abstract

摘要：

南大港构造带下降盘沙河街组沙三段岩石类型为砾岩、砂岩、粉砂岩及泥岩组合。岩心中发育块状构造、交错层理、变形层理等重力流和牵引流沉积构造,炭屑、植物茎干、同生断层、泥质砂岩团块等现象也常见。粒度概率累计曲线为一段式和二段式,测井曲线可分为箱形、钟形、漏斗形和平直形4类。地震剖面上也可识别出水下扇的反射特征。综合岩性、粒度、电性和地震反射特征,明确了南大港构造带发育水下扇沉积,并可进一步分为内扇主水道、中扇分支水道、中扇水道间、水道前端朵叶体、水下天然堤及决口扇6种微相。自沙河街组沙三段沉积开始,南大港断层活动强烈,在五断块形成了远源水下扇;而在歧南9X1断块发育近源水下扇。两种类型的水下扇在物源、岩性、电性、地震反射特征和形态上都表现出不同特征。近源水下扇以扇形为主,规模小而数量多,以古隆起物源、沉积物粒度粗、电性整体箱形、地震反射杂乱振幅强为特征;远源水下扇以朵叶形为主,规模大而数量少,以三角洲前缘物源、沉积物粒度细、电性整体钟形、地震反射杂乱振幅弱为特征。

关键词: 南大港构造带, 沙河街组沙三段, 远源水下扇, 近源水下扇, 沉积特征

Abstract:

Lithology of downthrown block of the southern Dagang fault consists of conglomerate, sandstone, siltstone and mudstone of the 3^rd member of Shahejie Formation. Sedimentary structures include massive structure, cross bedding, soft sediment deformation and some special features, with the presence of charcoal, plant stem, syndepositional faults and argillaceous sandstone clasts. The grain-size cumulate probability curves can be grouped into one-segment and two-segment type. Besides, four types of well-logging-curve patterns, including box-shaped, bell-shaped,funnel-shaped and straight, were indentified. Reflective characteristics of subaqueous fan can be identified in seismic profile. Depending on grain size, electrical and seismic reflections,we concluded that the southern Dagang structure belt has developed subaqueous fans, which can be subdivided into the inner-fan main channel, middle-fan distributary channel, middle-fan inter-distributary bay, the lobe of channel front,subaqueous levee and crevasse. Since the deposition of the 3^rd member of Shahejie Formation, strong activity of the the southern Dagang fault has led to the development of the distal subaqueous fan in the 5^th fault block. Meanwhile, the proximal subaqueous fan existed in the Qinan 9X1 fault block. These two types of subaqueous fans have different sedimentary characteristics in provenance, lithology, electrical property, seismic reflection and morphology. The proximal subaqueous fan is characterized by its fan-shape, paleo-uplift provenance, coarse-grained sediments, box-shaped log curve, strong amplitude and random seismic reflection, and small size and large quantity, while the distal subaqueous fan is featured by its bifurcation shape, delta provenance, fine-graind sediments, bell-shaped log curve, weak amplitude and chaotic seismic reflection, and large size and small quantity.

Key words: southern Dagang structure belt, the 3^rd member of Shahejie Formation, distal subaqueous fan, proximal subaqueous fan, sedimentary characteristics

中图分类号:

TE121.3

刘圣, 李胜利, 程涛, 周新茂, 曹睿, 章巧, 巩强. 断陷湖盆水下扇沉积特征:以南大港断层下降盘典型断块为例[J]. 现代地质, 2018, 32(04): 819-831.

LIU Sheng, LI Shengli, CHENG Tao, ZHOU Xinmao, CAO Rui, ZHANG Qiao, GONG Qiang. Sedimentary Characteristics of Subaqueous Fan in a Faulted Lacustrine Basin:A Case of Typical Blocks in the Downthrown Block of the Southern Dagang Fault[J]. Geoscience, 2018, 32(04): 819-831.

图/表 12

图1 研究区构造分区图

Fig.1 Tectonic subdivision map of the study area

图2 qn5-16井沉积相划分综合柱状图

Fig.2 Stratigraphic column of well qn5-16

图3 q123井沉积相划分综合柱状图

Fig.3 Stratigraphic column of well q123

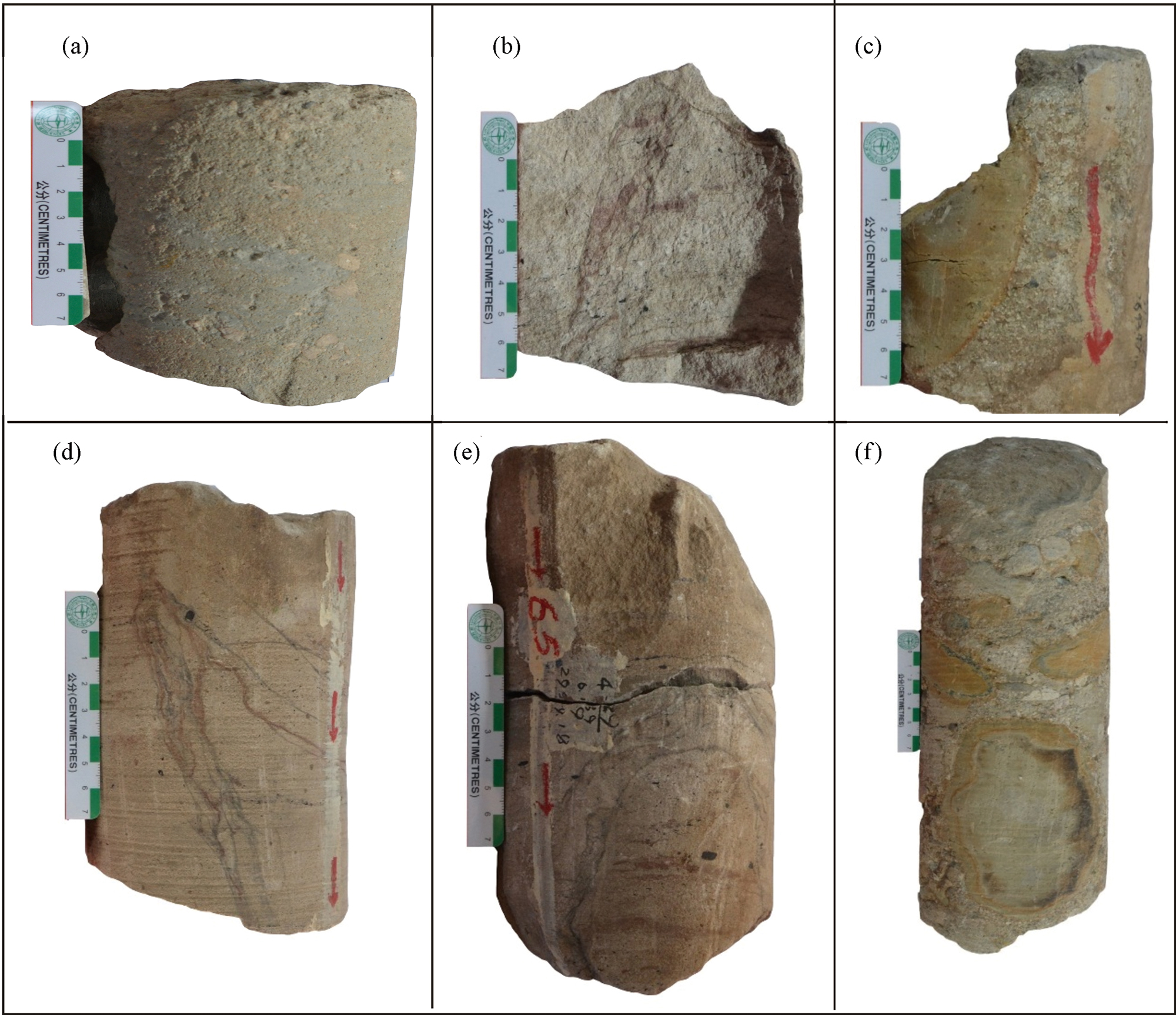

图4 五断块与歧南9X1断块典型岩心特征 (a)q637井,2 851 m,浅灰绿色含砾不等粒砂岩,砾石磨圆中等,成分复杂,含泥质团块和泥砾,胶结疏松;(b)q123井,2 956.7 m,浅灰色细砂岩,具板状交错层理,炭屑顺层面分布;(c)qn5-16井,2 693.2 m,灰色含砾中—粗砂岩,砾石成分复杂,大小不一;(d)q123井,2 970.3 m,同生小断层;(e)q123井,2 958.99 m,滑塌构造;(f)qn5-16井,2 693.15 m,杂色砾岩,砾石大小不一,磨圆差—中等,成分复杂,灰砾、泥砾、岩砾都见,碎屑颗粒呈拼接转状

Fig.4 Photos of the typical core features of 5th fault block and Qinan 9X1 fault block

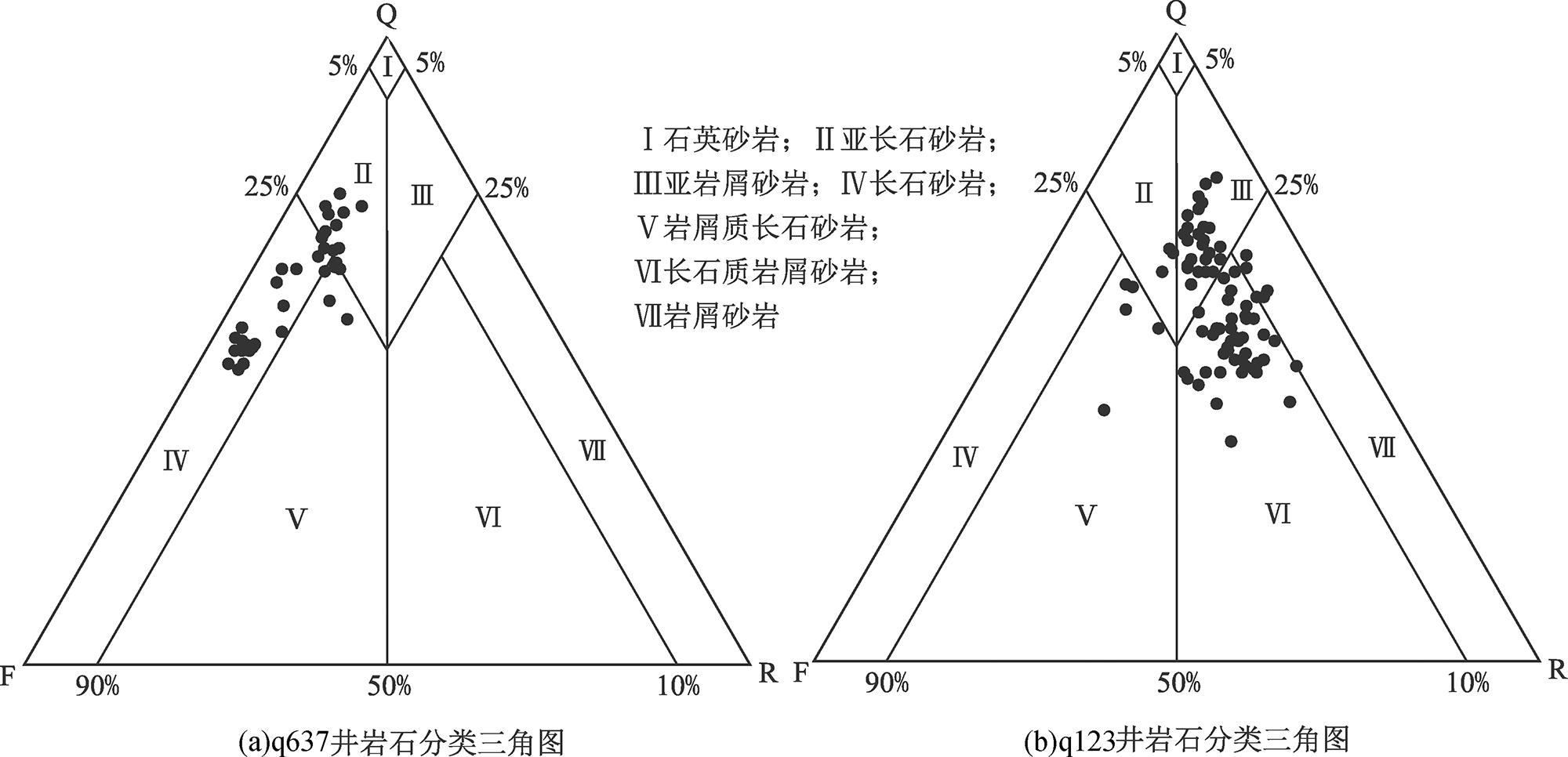

图5 典型井岩石类型三角图

Fig.5 Ternary classification diagram of sandstones in typical wells

图6 典型区块粒度概率累计曲线

Fig.6 Grain-size cumulative probability curve of typical block

图7 水下扇测井相模板

Fig.7 Electrofacies pattern of subaqueous fan

图8 水下扇典型地震反射特征(剖面线a-a'、b-b'、c-c'、d-d'、e-e'、f-f'的位置见图1)

Fig.8 Typical seismic reflection characteristics of subaqueous fans

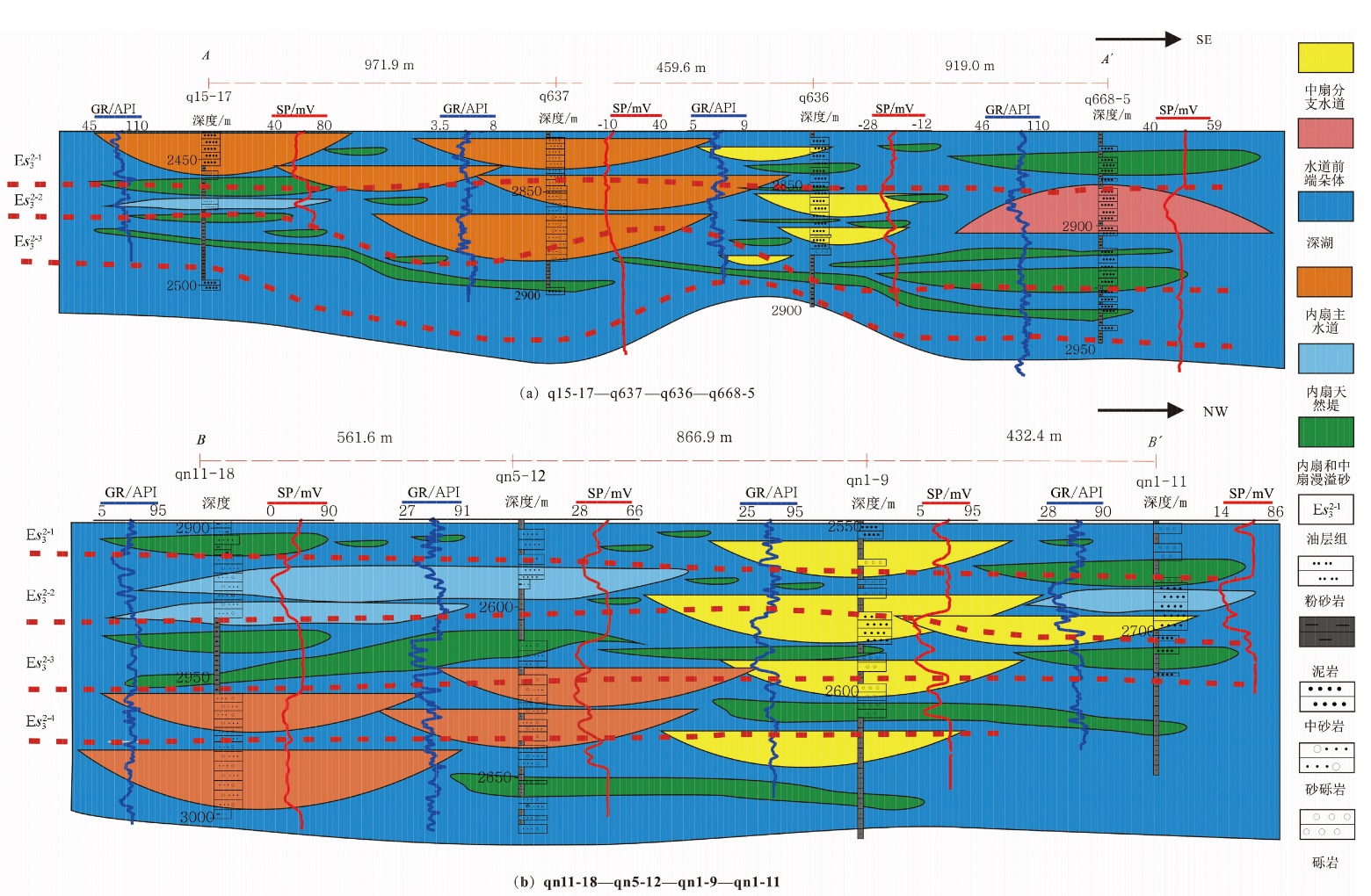

图9 五断块和歧南9X1断块沉积微相连井剖面图(剖面见图1)

Fig.9 Well correlation sedimentary micofacies in 5th fault block and Qinan 9X1 block

图10 五断块沉积模式

Fig.10 Sedimentary pattern of 5th fault block

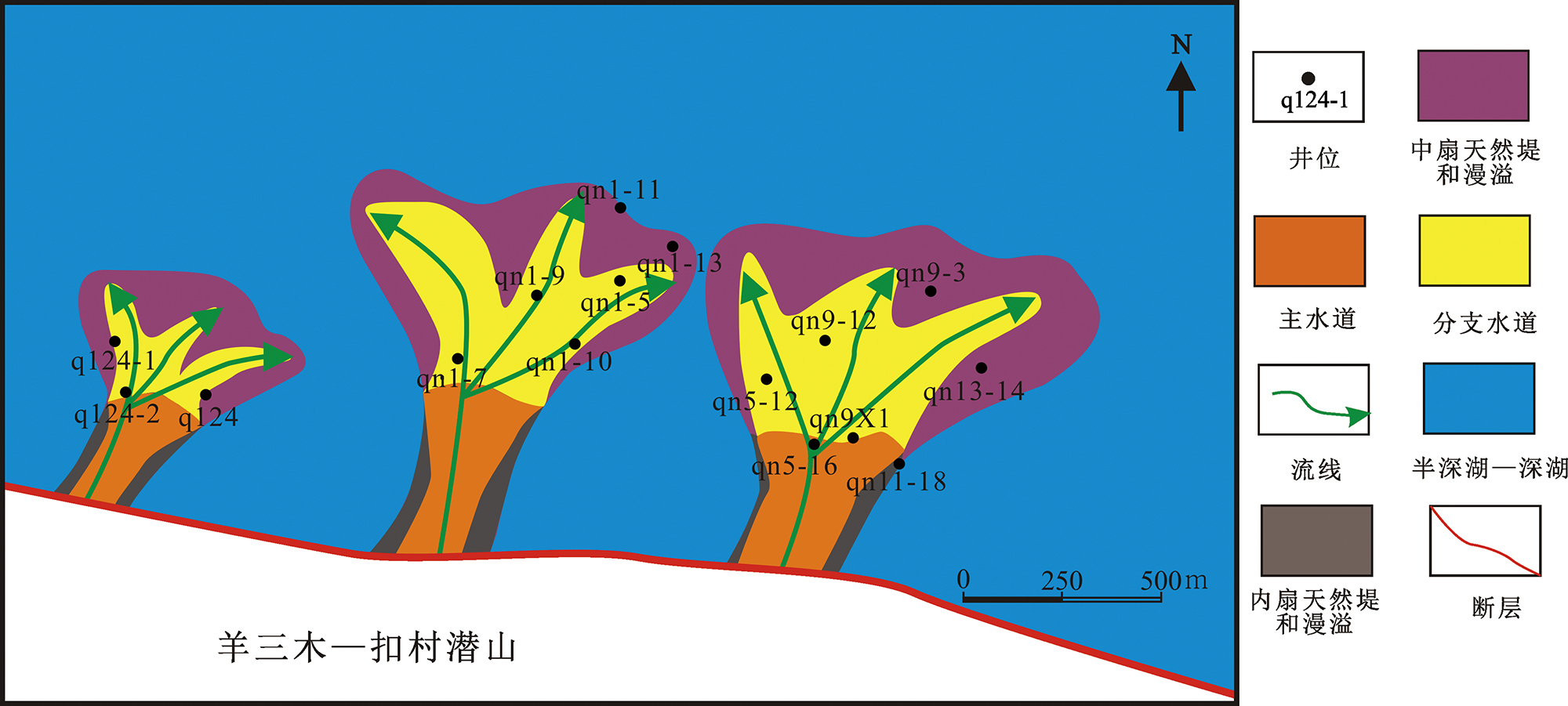

图11 歧南9X1断块沉积模式

Fig.11 Sedimentary pattern of Qinan 9X1 fault block

表1 远源水下扇和近源水下扇的差异

Table 1 Difference between distal-and proximal-subaqueous fans

水下扇类型	物源	粒度	电性	地震	形态
近源水下扇	古潜山、古隆起	较粗	SP钟形、GR指形、齿化严重	杂乱反射、振幅强	扇形小而多
远源水下扇	三角洲前缘、水下隆起	较细	SP箱形、GR箱型、指形交替	杂乱反射、振幅较弱	朵叶形大而少

参考文献 26

[1]	刘招君. 湖泊水下扇沉积特征及影响因素——以伊通盆地莫里青断陷双阳组为例[J]. 沉积学报, 2003, 21(1):148-154.
[2]	梁官忠, 谭建财, 魏莉, 等. 内蒙古二连盆地阿北凹陷下白垩统近岸水下扇沉积特征[J]. 古地理学报, 2013, 15(1):31-42.
[3]	王星星, 朱筱敏, 张明君, 等. 洪浩尔舒特凹陷下白垩统近岸水下扇沉积特征[J]. 沉积学报, 2015, 33(3):568-577.
[4]	杜民, 苏俊青, 陆永潮, 等. 歧口凹陷歧深地区沙三段沉积体系演化特征及沉积模式[J]. 地学前缘, 2013, 20(5):139-148.
[5]	张跃. 歧口凹陷沙河街组储层特征[D]. 东营: 中国石油大学(华东), 2012.
[6]	文沾, 刘忠保, 何幼斌, 等. 黄骅坳陷歧口凹陷古近系沙三-2亚段辫状河三角洲沉积模拟实验研究[J]. 古地理学报, 2012, 14(4):487-498.
[7]	于杰杰. 歧口凹陷中南部沙二-沙三段物源与沉积体系研究[D]. 东营: 中国石油大学(华东), 2009.
[8]	王大星. 王徐庄国家重大项目情况介绍[R]. 黄骅: 大港油田第二采油厂, 2016:18-19.
[9]	周立宏, 卢异, 肖敦清, 等. 渤海湾盆地歧口凹陷盆地结构构造及演化[J]. 天然气地球科学, 2011, 22(3):373-382.
[10]	黄凯, 杨喆, 胡勇, 等. 渤海湾盆地渤中凹陷25-1油田沙三段近岸水下扇沉积特征[J]. 东北石油大学学报, 2017, 41(4):32-42.
[11]	LI Shengli, YU Xinghe. Sedimentary pattern and stratigraphic trap models of deeply buried intervals in the Baxian Depression,North China[J]. Acta Geologica Sinica, 2017, 91:2255-2267. DOI URL
[12]	刘群明, 王丽娟, 饶良玉, 等. 黄骅坳陷歧口凹陷沙河街组二段物源分析[J]. 现代地质, 2012, 26(2):363-369.
[13]	曹正林, 苟迎春, 郑红军, 等. 酒西坳陷下白垩统近岸水下扇沉积特征及控制因素分析[J]. 天然气地球科学, 2009, 20(6):896-901.
[14]	苗长盛. 近岸水下扇发育控制因素分析[R]. 武汉: 长江大学武汉校区, 2015.
[15]	刘文岭, 王大星, 萧希航, 等. 复杂油藏井震联合等时地层对比技术与应用——以大港王徐庄油田为例[J]. 石油物探, 2016, 55(4):540-549. DOI
[16]	吴奎, 吴俊刚, 张中巧, 等. 辽中凹陷北部湖底扇沉积模式及地震响应特征[J]. 东北石油大学学报, 2012, 36(5):33-37.
[17]	陈昭年, 陈发景, 周建生, 等. 黄骅坳陷中北区和歧口凹陷断裂构造特征及古应力分析[J]. 现代地质, 1997, 11(4):471-477.
[18]	姜在兴. 沉积学[M]. 第2版. 北京: 石油工业出版社, 2016:84-85.
[19]	甄甄, 刘招君, 孙平昌, 等. 桦甸盆地始新统桦甸组扇三角洲和水下扇粒度分析与对比[J]. 世界地质, 2012, 31(4):681-692.
[20]	刘子玉, 李勇. Grapher在粒度分析中的应用[J]. 江汉石油科技, 2007, 17(2):9-11.
[21]	赵红梅, 刘林敬, 赵华, 等. 滹沱河古河道剖面粒度参数特征及沉积环境[J]. 现代地质, 2016, 30(2):485-492.
[22]	李磊, 邵子玮, 都鹏燕, 等. 穆尼盆地第四纪深水弯曲水道:沉积构型、成因及沉积过程[J]. 现代地质, 2012, 26(2):349-354.
[23]	杨有星, 金振奎. 黄骅坳陷港中地区古近系沙三段湖底扇沉积相特征[J]. 现代地质, 2012, 26(2):355-362.
[24]	SHANMUGAM G. 49 years of the turbidite paradigm (1950s-1990s):deep water processes and facies models-a critical perspective[J]. Marine and Petroleum Geology, 2000, 17:285-342. DOI URL
[25]	谭程鹏, 于兴河, 李胜利, 等. 准噶尔盆地南缘四棵树剖面八道湾组扇三角洲沉积特征[J]. 现代地质, 2014, 28(1):181-189.
[26]	李茂, 李胜利, 姜平, 等. 北部湾盆地涠西南凹陷涠11区流一段扇三角洲沉积特征及控制因素[J]. 现代地质, 2013, 27(4):915-924.
