衡水地区深层地下水水化学特征及其演化过程

doi:10.19657/j.geoscience.1000-8527.2018.03.14

摘要/Abstract

摘要：

衡水地区多年超采深层地下水,形成了以衡水市区为中心的区域地下水降落漏斗,改变了初始的水动力场和水化学场。运用聚类分析、Piper三线图、Gibbs图、氯碱指数、离子相关关系方法分析了该地区历史时期和现阶段深层地下水的水文地球化学特征及其演化规律,探讨了水化学组分的来源及形成机制。结果表明:该地区深层地下水水化学演化受到了较大的人类活动影响,根据Q型聚类分析将研究区划分为补给、径流、排泄3个水化学分区。20世纪70年代到现阶段,随降落漏斗产生发展,研究区形成了新的局部补径排关系,加强了地下水对围岩的溶滤作用,导致研究区水化学场发生了变化,径流区地下水水化学类型由Cl·HCO₃-Na、HCO₃·Cl-Na和SO₄·Cl-Na转化为SO₄·Cl-Na和Cl·SO₄-Na,排泄区地下水水化学类型由Cl·HCO₃-Na和Cl-Na转化为Cl-Na。Gibbs图和离子关系显示,研究区现阶段深层地下水在降落漏斗影响下,水化学组分主要受岩石风化、阳离子交替吸附和脱碳酸作用控制。

关键词: 衡水地区, 地下水降落漏斗, 水化学特征演化, 溶滤作用, 形成机制

Abstract:

The groundwater depression cone around Hengshui is formed from the over-exploitation of deep groundwater, which changes the original hydrodynamic and hydrochemical fields. Cluster analysis, Piper and Gibbs diagrams, chlor-alkali index and ion correlation method are used to analyze the chemical characteristics and evolution of deep groundwater in the Hengshui area. The results show that the chemical evolution of deep groundwater is substantially influenced by human activities. The study area is divided into the recharge area, runoff area and drainage area using Q-type cluster analysis. A new route of groundwater supply, runoff and drainage, which strengthened the wall rock dissolution, is created with the development of depression cone since the 1970s. Major hydrochemical types of the runoff area have switched from Cl·HCO₃-Na, HCO₃·Cl-Na and SO₄·Cl-Na to SO₄·Cl-Na and Cl·SO₄-Na, whereas those of the drainage area have switched from Cl·HCO₃-Na and Cl-Na to Cl-Na. Gibbs diagrams and ion correlation suggest that the present hydrochemical characteristics of the study area are mainly affected by the wall rock dissolution, cation exchange and decarbonation.

Key words: Hengshui area, groundwater depression cone, hydrochemical characteristic and evolution, dissolution, formation mechanism

中图分类号:

P641

张振国, 何江涛, 王磊, 彭聪. 衡水地区深层地下水水化学特征及其演化过程[J]. 现代地质, 2018, 32(03): 565-573.

ZHANG Zhenguo, HE Jiangtao, WANG Lei, PENG Cong. Hydrochemical Characteristics and Evolution Processes of Deep Groundwater in Hengshui Area[J]. Geoscience, 2018, 32(03): 565-573.

图/表 10

图1 研究区水文地质简图及采样点分布(等水头线据张兆吉等[30]修改)

Fig.1 Hydrogeological sketch map of the study area and distribution of groundwater sampling sites

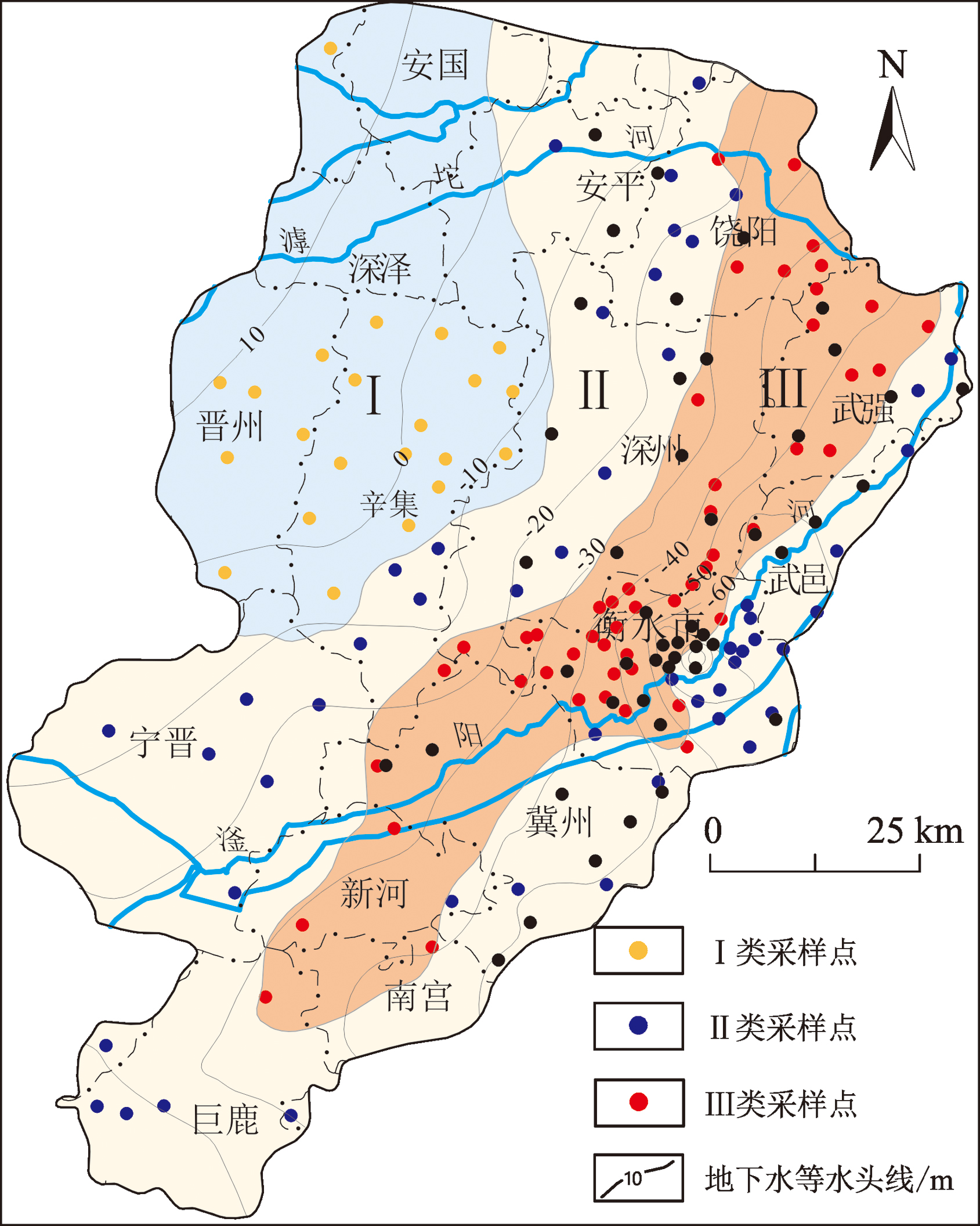

图2 研究区水化学分区图 (等水头线据张兆吉和费宇红[30], 2009)

Fig.2 Hydrochemical fields of the study area

图3 现阶段各区深层地下水主要指标含量特征

Fig.3 Characteristics of the major indicative contents of deep groundwater at present

图4 历史时期各区深层地下水主要指标箱型图

Fig.4 Box plot of the major indicative contents of deep groundwater in the past

图5 深层地下水历史时期(a)和现阶段(b)Piper三线图

Fig.5 Piper diagrams of historic (a) and present (b) deep groundwater

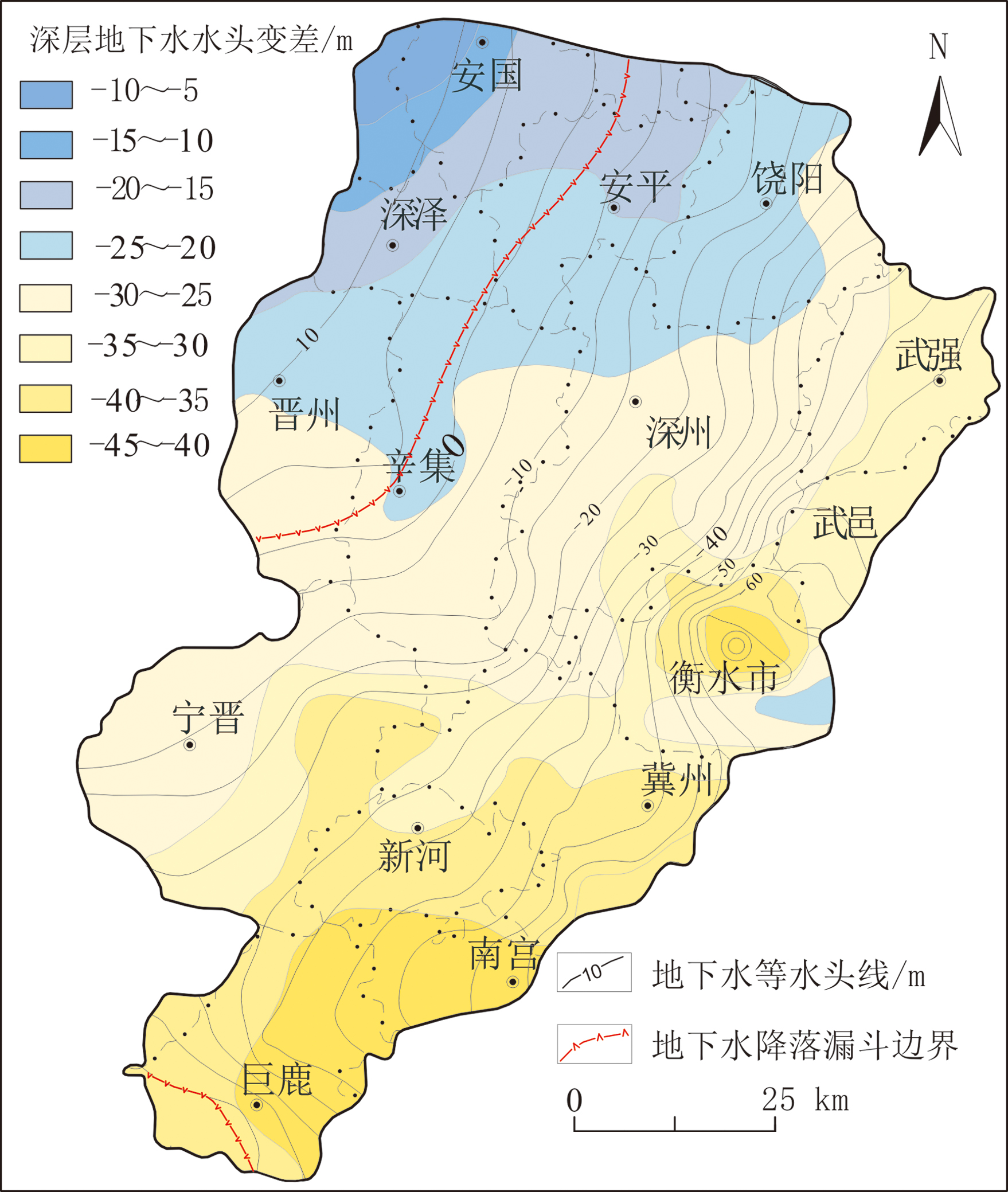

图6 研究区深层地下水埋深及1980—2003年水位变差图(据张兆吉等修改[30])

Fig.6 Potentiometric surface and depth variation of the Hengshui deep groundwater (1980—2003)

图7 石家庄—衡水2005年地下水14C年龄剖面图(据张兆吉等[30]修改)

Fig.7 Shijiazhuang-Hengshui 14C age profile (modified from Zhang et al.[30])

图8 研究区深层地下水Gibbs图

Fig.8 Gibbs diagrams of the Hengshui deep groundwater

图9 研究区深层地下水HCO3-/Na+、Ca2+/Na+关系图

Fig.9 Hydrochemical relationships of HCO3- vs.Na+ and Ca2+ vs.Na+ of the Hengshui deep groundwater

图10 研究区深层地下水氯碱指数与TDS关系图

Fig.10 Chlor-alkali index of the Hengshui deep groundwater

参考文献 30

[1]	李秀莹. 衡水市深层地下水水环境状况分析[J]. 地下水, 2011, 33(6):29-30.
[2]	李莎, 成建梅, 李敏敏, 等. 人类开采活动影响下的衡水地区地下水水质特征及演化[J]. 南水北调与水利科技, 2016, 14(3): 55-61, 100.
[3]	程双虎, 李明良, 许健, 等. 衡水市区深层地下水资源构成分析[J]. 地下水, 2016, 35(5): 32-33.
[4]	高业新. 华北平原典型地区大规模开采条件下不同层位含水组地下水互动关系研究[D]. 北京: 中国地质科学院, 2008: 100-119.
[5]	宋海波. 华北平原典型区地下水质及咸淡水界面变化研究[D]. 北京: 中国地质科学院, 2006: 1-78.
[6]	张宗祜, 李烈荣, 中国地下水资源/河北卷[M]. 北京: 中国地图出版社, 2005: 5-12.
[7]	陈望和. 河北地下水[M]. 北京: 地震出版社, 1999: 5-25.
[8]	河北省水文地质工程地质观测总站.河北省衡水地区地下水质年鉴(1967—1980)[R]. 石家庄: 河北省水文地质工程地质观测总站, 1981: 1-176.
[9]	王凯. 晋祠泉域岩溶地下水水化学特征及水文地球化学模拟[D]. 太原: 太原理工大学, 2016: 47-66.
[10]	窦妍. 鄂尔多斯盆地北部白垩系地下水水文地球化学演化及循环规律研究[D]. 西安: 长安大学, 2010: 64-78.
[11]	邓维斌. SPSS 19 (中文版) 统计分析实用教程[M]. 北京: 电子工业出版社, 2012: 203-217.
[12]	张宗祜. 华北平原地下水环境演化[M]. 北京: 地质出版社, 2000: 36-46.
[13]	河北省地质局第九地质大队. 衡水地区“冀枣衡地下水位下降漏斗”的发展情况及其防治意见[R]. 衡水: 河北省地质局第九地质大队, 1976: 1-10.
[14]	PARLANGE J Y. Concepts and models in groundwater hydrology[J]. American Scientist, 1971(4):494-495.
[15]	SCHUH W M, KLINKEBIEL D L, GARDNER J C, et al. Tracer and nitrate movement to groundwater in the Northern Great Plains[J]. Journal of Environmental Quality, 1997, 26(5): 1335-1347.
[16]	GAOFENG Z, YONGHONG S, CHUNLIN H, et al. Hydrogeochemical processes in the groundwater environment of Heihe River Basin, northwest China[J]. Environmental Earth Sciences, 2010, 60(1): 139-153. DOI URL
[17]	郭清海, 王焰新. 典型新生代断陷盆地内孔隙地下水地球化学过程及其模拟:以山西太原盆地为例[J]. 地学前缘, 2014, 25(4):83-90.
[18]	李学礼. 水文地球化学[M]. 北京: 原子能出版社, 1988: 148-156.
[19]	蒋万军, 赵丹, 王广才, 等. 新疆吐—哈盆地地下水水文地球化学特征及形成作用[J]. 现代地质, 2016, 30(4): 825-833.
[20]	蔡月梅, 王文祥, 张明江, 等. 吐鲁番盆地地表水和地下水主要化学成分的形成与演化[J]. 现代地质, 2016, 30(3):680-687.
[21]	郭华明, 倪萍, 贾永锋, 等. 内蒙古河套盆地地表水-浅层地下水化学特征及成因[J]. 现代地质, 2015, 29(2):229-237.
[22]	吴初, 武雄, 钱程, 等. 内蒙古杭锦旗气田区地下水化学特征及其形成机制[J]. 现代地质, 2017, 31(3):629-636.
[23]	钱程, 武雄. 盐池内流区地下水水化学特征及其形成作用[J]. 干旱区资源与环境, 2016, 30(3):169-175.
[24]	SAMANI S, MOGHADDAM A A. Hydrogeochemical characteristics and origin of salinity in Ajabshir aquifer, East Azerbaijan, Iran[J]. Quarterly Journal of Engineering Geology & Hydrogeology, 2015, 48(3):2014-2070.
[25]	WU Y, GIBSON C E. Mechanisms controlling the water chemistry of small lakes in Northern Ireland[J]. Water Research, 1996, 30(1): 178-182. DOI URL
[26]	GIBBS R J. Mechanisms controlling world water chemistry[J]. Science, 1970, 170: 1088-1090. DOI PMID
[27]	张志强. 成都新机场地下水水化学特征及形成机制研究[D]. 成都: 成都理工大学, 2016: 39-41.
[28]	LI P, WU J, QIAN H. Assessment of groundwater quality for irrigation purposes and identification of hydrogeochemical evolution mechanisms in Pengyang County, China[J]. Environmental Earth Sciences, 2013, 69(7):2211-2225. DOI URL
[29]	HOUATMIA F, AZOUZI R, CHAREF A, et al. Assessment of groundwater quality for irrigation and drinking purposes and identification of hydrogeochemical mechanisms evolution in Northeastern, Tunisia[J]. Environmental Earth Sciences, 2016, 75(9):746. DOI URL
[30]	张兆吉. 华北平原地下水可持续利用图集[M]. 北京: 中国地图出版社, 2009: 92-141.
