苏南现代化建设示范区现今地温场特征及影响因素

doi:10.19657/j.geoscience.1000-8527.2022.095

摘要/Abstract

摘要：

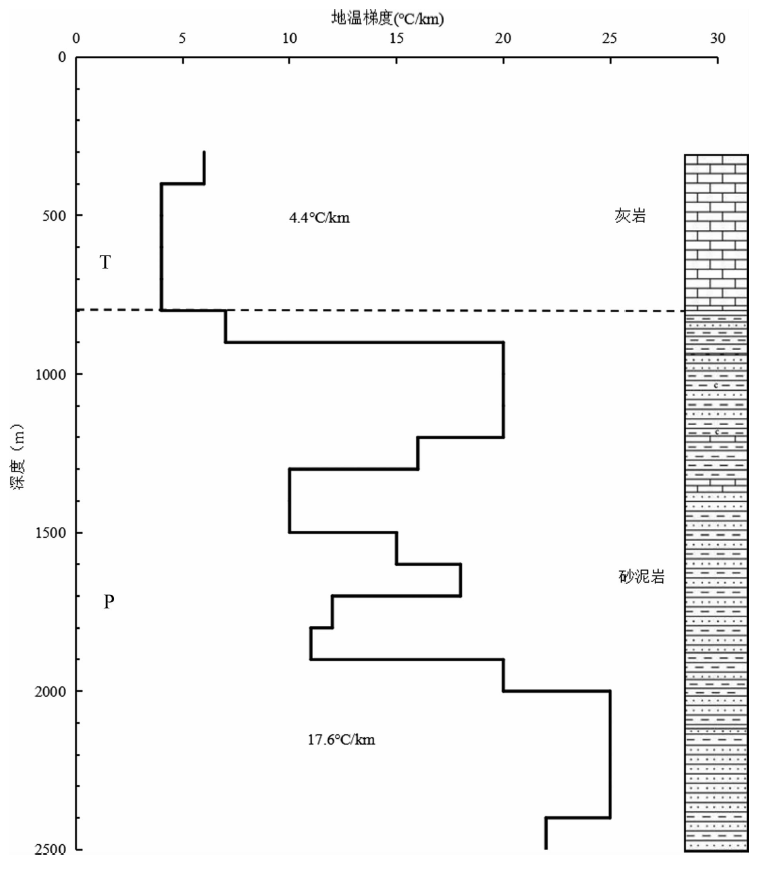

苏南现代化建设示范区隶属于下扬子陆块,区内主要包含有苏北坳陷、中部隆起、苏南坳陷、南通—太湖隆起等构造单元。通过分析该区39口地热井测温数据并结合前人的研究成果,对研究区地温梯度、深部地温和大地热流分布特征进行剖析,并分析地温场的主要影响因素包括地质构造、岩石热导率、盖层厚度和火山岩体。结果表明苏南地区地温梯度范围为14.9~26.5 ℃/km,平均值为21.3 ℃/km,大地热流值介于51.0~73.5 mW/m²之间,平均值为64.2 mW/m²;研究区地温梯度、深部地温和大地热流分布均表现出凹凸分布的特征,隆起区高于坳陷区,钻孔存在地温梯度分段现象,热导率高的地层地温梯度较热导率低的地层小。

关键词: 苏南现代化建设示范区, 现今地温场, 地温梯度, 大地热流, 热导率

Abstract:

The South Jiangsu Modernization Demonstrative Area belongs to the Lower Yangtze region. The study area includes mainly four lower-order structural units: the Northern Jiangsu Depression, the Central Uplift, the Southern Jiangsu Depression, and the Nantong-Taihu Uplift. Distribution characteristics of the local geothermal gradient, the deep ground temperature and the terrestrial heat flow were analyzed based on the temperature data of 39 geothermal wells and previous published data. The results show that the present geothermal gradient ranges from 14.9 to 26.5 ℃/km (average 21.3 ℃/km). The present terrestrial heat flow values range from 51.0 to 73.5 mW/m² (average 64.2 mW/m²). Factors affecting the present geothermal field were further explored, including geological structure, thermal conductivity, caprock thickness and volcanic body. The depression area has lower geothermal gradient than the uplift area, and the deep ground temperature and the terrestrial heat flow exhibit the same characteristics. Vertically, the geothermal system is characterized by segmentation. Geothermal gradient of the strata with high thermal conductivity is smaller than that of the strata with low thermal conductivity.

Key words: South Jiangsu Modernization Demonstrative Area, current geothermal field, geothermal gradient, terrestrial heat flow, thermal conductivity

中图分类号:

P314.2

杨露梅, 邝荣禧, 郭慧, 左丽琼, 苟富刚, 许书刚, 张硕. 苏南现代化建设示范区现今地温场特征及影响因素[J]. 现代地质, 2023, 37(04): 954-962.

YANG Lumei, KUANG Rongxi, GUO Hui, ZUO Liqiong, GOU Fugang, XU Shugang, ZHANG Shuo. Current Geothermal Field of the South Jiangsu Modernization Demonstrative Area and Its Influencing Factors[J]. Geoscience, 2023, 37(04): 954-962.

图/表 13

参考文献 21

[1]	王朱亭, 张超, 姜光政, 等. 雄安新区现今地温场特征及成因机制[J]. 地球物理学报, 2019, 62(11): 4313-4322.
[2]	王良书, 李成, 施央申, 等. 下扬子区地温场和大地热流密度分布[J]. 地球物理学报, 1995, 38(4): 469-476.
[3]	王华玉, 刘绍文, 雷晓. 华南下扬子区现今地温场特征[J]. 煤炭学报, 2013, 38(5): 896-900.
[4]	袁玉松, 马永生, 胡圣标, 等. 中国南方现今地热特征[J]. 地球物理学报, 2006, 49(4): 1118-1126.
[5]	潘树仁, 丁致中. 苏南地区地热地质特征[J]. 江苏地质, 2001, 25(4): 228-233.
[6]	王良书. 油气盆地地热研究[M]. 南京: 南京大学出版社, 1989: 21-26.
[7]	李宗星, 高俊, 李文飞, 等. 柴达木盆地地温场分布特征及控制因素[J]. 地学前缘, 2016, 23(5): 23-32. DOI
[8]	崔军平, 任战利. 内蒙古海拉尔盆地乌尔逊凹陷现今地温场特征[J]. 现代地质, 2011, 25(3): 589-593.
[9]	谭静强, 琚宜文, 侯泉林, 等. 淮北煤田宿临矿区现今地温场分布特征及其影响因素[J]. 地球物理学报, 2009, 52(3): 732-739.
[10]	王海军. 简易测温曲线的近似稳态校正方法:以LYL井田为例[J]. 煤田地质与勘探, 2016, 44 (1): 90-93.
[11]	刘光鼎. 雄关漫道真如铁: 论中国油气二次创业[J]. 地球物理学进展, 2002, 17(2): 185-190.
[12]	胡圣标, 何丽娟, 汪集旸. 中国大陆地区大地热流数据汇编(第三版)[J]. 地球物理学报, 2001, 44(5): 611-626.
[13]	邱楠生. 柴达木盆地现代大地热流和深部地温特征[J]. 中国矿业大学学报, 2001, 30(4): 412-415.
[14]	CORREIA A, RAMALHO E C. One-dimensional thermal models constrained by seismic velocities and surface radiogenic heat production for two main geotectonic units in southern Portugal[J]. Tectonophysics, 1999, 306(3/4): 261-268 DOI URL
[15]	朱戈, 刘绍文, 李香兰, 等. 长江下游区域地温场特征及其能源意义[J]. 地学前缘, 2020, 27(1): 25-34. DOI
[16]	李文. 北京通州地温场特征及其影响因素[J]. 地质通报, 2021, 40(7): 1189-1194.
[17]	李攻科, 王卫星, 李宏, 等. 河北汤泉地热田地温场分布及其控制因素研究[J]. 中国地质, 2014, 41(6): 2099-2109.
[18]	张飞燕, 平立华, 吴英. 华东地区地热资源评价研究:以苏皖地区为例[J]. 中国煤炭地质, 2018, 30(3): 41-46, 52.
[19]	李成, 王良书, 施央申. 下扬子区深部热状态与岩石圈厚度[J]. 南京大学学报(自然科学版), 1996, 32 (3): 494-499.
[20]	李亚军, 李儒峰. 苏北盆地高邮凹陷现今地温场特征[J]. 现代地质, 2010, 24(6): 1042-1047.
[21]	邵家骥. 苏南及沿江地区1/5万区调片区总结报告[R]. 南京: 江苏省地质调查研究院, 1998.

编号	测温井段(m)	地温梯度(℃/km)	编号	测温井段(m)	地温梯度(℃/km)
恐龙园RCXK-1井	100~2008	21.40	沙家浜RCS1井	100~2755	23.40
溧阳天目湖RLT1井	100~2500	18.00	昆承湖RCSK1井	300~2400	22.70
溧阳南山花园RLND1井	100~1776	18.70	吴中RWZ1井	25~1825	25.80
溧阳大石山井	100~2000	23.70	临湖RWL1井	10~1100	26.50
谷里井	300~1945	21.90	金庭RWJ4	50~1500	19.00
佛手湖井	100~1600	15.60	石湖地热井	100~1610	17.80
圌山RZC-1	100~1230	22.30	苏州胥口RSX1井	200~1600	20.50
丹徒驸马庄RZD-1	100~1881	18.60	苏州高新RGN1井	100~1600	25.70
圌山RZC-2	945~2000	16.30	通安RGX1井	550~999	20.30
扬中西北部RYY1	0~2021	21.40	浒墅关RGD1井	100~1650	21.40
羊尖RX1井	0~1593	24.90	苏州通安2井	300~1400	17.80
鸿山RWH1井	110~2000	20.40	吴江地热3井	300~2990	26.40
太湖新城RWBT1井	310~2500	21.90	桃源	400~2295	20.00
宜兴芳桥RYF1井	900~2010	22.00	张家港香山	50~2300	20.70
宜兴横山水库RYHS1井	250~2000	20.90	挚山	50~2000	23.40
宜兴元上RYYS1井	50~2490	14.90	双山岛	10~2490	22.90
宜兴湖滏RYH1井	220~1980	19.30	高淳井	1000~2500	23.80
宜兴东岭水库	50~2608	17.00	奶山RLN1井	100~3295	24.30
西张RZ1井	200~1260	24.60	句容郭庄RGG1井	100~2800	24.90
梅李DR-1井	200~2500	19.10

编号	测温井段(m)	地温梯度(℃/km)	编号	测温井段(m)	地温梯度(℃/km)
恐龙园RCXK-1井	100~2008	21.40	沙家浜RCS1井	100~2755	23.40
溧阳天目湖RLT1井	100~2500	18.00	昆承湖RCSK1井	300~2400	22.70
溧阳南山花园RLND1井	100~1776	18.70	吴中RWZ1井	25~1825	25.80
溧阳大石山井	100~2000	23.70	临湖RWL1井	10~1100	26.50
谷里井	300~1945	21.90	金庭RWJ4	50~1500	19.00
佛手湖井	100~1600	15.60	石湖地热井	100~1610	17.80
圌山RZC-1	100~1230	22.30	苏州胥口RSX1井	200~1600	20.50
丹徒驸马庄RZD-1	100~1881	18.60	苏州高新RGN1井	100~1600	25.70
圌山RZC-2	945~2000	16.30	通安RGX1井	550~999	20.30
扬中西北部RYY1	0~2021	21.40	浒墅关RGD1井	100~1650	21.40
羊尖RX1井	0~1593	24.90	苏州通安2井	300~1400	17.80
鸿山RWH1井	110~2000	20.40	吴江地热3井	300~2990	26.40
太湖新城RWBT1井	310~2500	21.90	桃源	400~2295	20.00
宜兴芳桥RYF1井	900~2010	22.00	张家港香山	50~2300	20.70
宜兴横山水库RYHS1井	250~2000	20.90	挚山	50~2000	23.40
宜兴元上RYYS1井	50~2490	14.90	双山岛	10~2490	22.90
宜兴湖滏RYH1井	220~1980	19.30	高淳井	1000~2500	23.80
宜兴东岭水库	50~2608	17.00	奶山RLN1井	100~3295	24.30
西张RZ1井	200~1260	24.60	句容郭庄RGG1井	100~2800	24.90
梅李DR-1井	200~2500	19.10

井点	大地热流值 (mW/m²)	数据来源	井点	大地热流值 (mW/m²)	数据来源
NANJING	63.5	文献[2]	ZS1	62.3	文献[2]
D66(南京)	71.0	文献[11]	A102	48.1	文献[2]
J22(金坛)	55.0	文献[2]	S73	62.2	文献[2]
N1(镇江)	67.3	文献[2]	N4	72.8	文献[2]
MC2(宜兴)	73.5	文献[2]	SC1	53.6	文献[2]
BAO-1 (句容)	71.9	文献[2]	AN1	76.0	文献[2]
W2(无锡)	51.0	文献[2]	NC2	57.6	文献[2]
江苏句容	69.3	文献[12]	SH	64.0	文献[2]
江苏句容	67.3	文献[12]	江苏真18	64.0	文献[12]
江苏武进	51.5	文献[12]	江苏真86	53.6	文献[12]
江苏江阴	69.3	文献[12]	江苏	74.7	文献[12]
江苏宜兴	60.1	文献[12]

井点	大地热流值 (mW/m²)	数据来源	井点	大地热流值 (mW/m²)	数据来源
NANJING	63.5	文献[2]	ZS1	62.3	文献[2]
D66(南京)	71.0	文献[11]	A102	48.1	文献[2]
J22(金坛)	55.0	文献[2]	S73	62.2	文献[2]
N1(镇江)	67.3	文献[2]	N4	72.8	文献[2]
MC2(宜兴)	73.5	文献[2]	SC1	53.6	文献[2]
BAO-1 (句容)	71.9	文献[2]	AN1	76.0	文献[2]
W2(无锡)	51.0	文献[2]	NC2	57.6	文献[2]
江苏句容	69.3	文献[12]	SH	64.0	文献[2]
江苏句容	67.3	文献[12]	江苏真18	64.0	文献[12]
江苏武进	51.5	文献[12]	江苏真86	53.6	文献[12]
江苏江阴	69.3	文献[12]	江苏	74.7	文献[12]
江苏宜兴	60.1	文献[12]

年代地层	地层	代号	热导率 (W·m^-1·K^-1)	总数量 (个)
第四系	东台群	Q	1.6	87
新近系	盐城群	N	1.7	16
古近系	三垛组	E₃s	1.5	11
	戴南组	E₂d	2.4	10
	阜宁群	E₄f	1.9	5
		E₃f	2.6	8
		E₂f	2.4	8
		E₁f	2.5	8
白垩系	泰州组	K₂t	2.6	5
	赤山组	K₂c	1.5	6
	浦口组	K₂p	2.4	18
		K₁	2.7	2
侏罗系		J	3.9	5
三叠系		T	3.1	23
二叠系	大隆组	P₂d	2.9	10
	龙潭组	P₂l	2.7	16
	栖霞组	P₁q	3.2	23
石炭系	船山组	C₃c	3.3	9
	黄龙组	C₂h	3.4	13
	和州组	C₁h	3.2	4
	老虎洞组	C₁l	5.7	3
	高骊山组	C₁g	3.9	6
泥盆系	五通组	D₃w	4.5	11
泥盆系		D₁₊₂	4.1	4
志留系	茅山组	S₂m¹	8.0	1
	坟头组	S₂f	4.1	18
	高家边组	S₁g	3.3	20
奥陶系		O	3.6	18
寒武系	观音台组	_?3g	3.3	2
	炮台山组	_?3p	4.7	13
	幕府山组	_?3m	4.6	2
震旦系	灯影组	Z₂d	6.1	6
	黄墟组	Z₂h	2.6	4
	莲沱组	Z₁l	3.8	1
新元古界	锦屏组	Pt₃j	3.2	39
中元古界	埤城岩群	Pt₂p	3.4	18
