低幅度构造特征及其对油气成藏的控制作用: 以鄂尔多斯盆地彭阳地区延安组为例

doi:10.19657/j.geoscience.1000-8527.2021.042

现代地质 ›› 2021, Vol. 35 ›› Issue (04): 1114-1123.DOI: 10.19657/j.geoscience.1000-8527.2021.042

低幅度构造特征及其对油气成藏的控制作用: 以鄂尔多斯盆地彭阳地区延安组为例

郑登艳¹^,²(), 王震亮¹^,²(), 王联国³, 黄昊³

1.西北大学大陆动力学国家重点实验室,陕西西安 710069
2.西北大学地质学系,陕西西安 710069
3.中国石油长庆油田分公司第十一采油厂,甘肃庆阳 745000

收稿日期:2021-01-05 修回日期:2021-03-05 出版日期:2021-08-10 发布日期:2021-09-08
通讯作者: 王震亮
作者简介:王震亮,男,教授,博士生导师,1966年出生,石油地质学专业,主要从事油气地质方面的研究和教学工作。Email: wangzl@nwu.edu.cn。
郑登艳,女,硕士研究生,1997年出生,矿产普查与勘探专业,主要从事油气运移与成藏方面的研究。Email: Zphoenic828@163.com。
基金资助:
长庆油田分公司第十一采油厂研究项目“彭阳地区侏罗系油藏富集规律及建产目标区优选”(2018-20110)

Low-amplitude Structures and Its Control on Hydrocarbon Enrichment and Accumulation: An Example from Yan’an Formation in Pengyang Area, Ordos Basin

ZHENG Dengyan¹^,²(), WANG Zhenliang¹^,²(), WANG Lianguo³, HUANG Hao³

1. State Key Laboratory for Continental Dynamics, Northwest University, Xi’an, Shaanxi 710069, China
2. Department of Geology, Northwest University, Xi’an, Shaanxi 710069, China
3. No.11 Oil Production Plant, Changqing Oilfield Company, PetroChina, Qingyang, Gansu 745000, China

Received:2021-01-05 Revised:2021-03-05 Online:2021-08-10 Published:2021-09-08
Contact: WANG Zhenliang

摘要/Abstract

摘要：

彭阳地区低幅度构造广泛发育,但由于远离烃源区,油气经历了远距离垂向和侧向运移,导致其对油水分异和与成藏富集的关系不明确。以彭阳地区地质构造演化研究为基础,深入研究了延9层低幅度构造发育特征,结合大量钻井及试采资料,研究了彭阳地区低幅度构造与油气成藏和富集的关系。结果表明,彭阳地区低幅度构造广泛发育,以鼻隆构造为主,构造幅度在18 m以上、闭合面积大于2.8 km²的低幅度构造能够形成有效的油水分异和油气滞留效应,可为油气聚集成藏提供良好的圈闭作用。研究区成藏受古地貌控制,有古地貌坡嘴成藏和河道源头坡度成藏两种古地貌成藏类型,位于古地貌优势成藏区域的低幅度构造易于大面积成藏。彭阳地区低幅度构造可分为10个构造组合单元,其成藏控制因素因所处研究区位置不同而出现差异。东北部(1)—(5)构造组合近生烃中心且位于侏罗系古地貌优势成藏区域,油气主要受构造控制,油气规模随构造幅度和闭合面积的增大而增大;西南部(6)—(10)构造组合单元不在古地貌优势成藏区域,低幅度构造是油气成藏的必要条件而非主控因素,低幅度构造的规模和含油气性也无明显的相关性。

关键词: 彭阳地区, 延9油层组, 低幅度构造, 构造组合, 富集成藏, 控制作用

Abstract:

Low-amplitude structures are widely developed at Pengyang. As Pengyang is distal from the source rock, the oil had undergone long-distance vertical and lateral migration, and the relations between structures and oil accumulation is unclear. Considering the geological and tectonic characteristics and based on sizable drilling and production data, we studied the low-amplitude structures of Yan 9 oil layer at Pengyang and its controlling effect on hydrocarbon enrichment and accumulation. The results show that low-amplitude structures at Pengyang are widely developed, dominated by nose-like structures. Low-amplitude structures with >18 m structural amplitude and >2.8 km² closed area likely caused effective oil-water heterogeneity, and provided desirable traps for hydrocarbon accumulation. Accumulation of the study area is controlled by paleogeomorphology and can be divided into two types, i.e.slope mouth and fluvial ancient highland slope accumulation. The low-amplitude structures located in the dominant paleogeomorphology accumulation area could facilitate large-scale accumulation, and comprise 10 structural units. As they are in different locations and restricted by different accumulation factors, their hydrocarbon accumulation controlling factors are different. The (1) to (5) structural units in the north are located near the hydrocarbon generation center in the Jurassic paleogeomorphology-dominant accumulation area, with the oil enrichment mainly controlled by the structures. The degree of oil enrichment increases with increasing structural amplitude and closed area. The (6) to (10) structural units in the southwest are not in the Jurassic paleogeomorphology-dominant accumulation area, and low-amplitude structures are necessary for hydrocarbon accumulation (rather than being a main controlling factor). There is no clear correlation between the scale of low-amplitude structures and the degree of oil enrichment.

Key words: Pengyang area, Yan 9 oil layer, low-amplitude structure, structural units, oil enrichment and accumulation, controlling effect

中图分类号:

TE122.1

郑登艳, 王震亮, 王联国, 黄昊. 低幅度构造特征及其对油气成藏的控制作用: 以鄂尔多斯盆地彭阳地区延安组为例[J]. 现代地质, 2021, 35(04): 1114-1123.

ZHENG Dengyan, WANG Zhenliang, WANG Lianguo, HUANG Hao. Low-amplitude Structures and Its Control on Hydrocarbon Enrichment and Accumulation: An Example from Yan’an Formation in Pengyang Area, Ordos Basin[J]. Geoscience, 2021, 35(04): 1114-1123.

图/表 12

图1 研究区位置图

Fig.1 Location map of the study area

图2 彭阳地区延9层沉积岩性综合柱状图(演116井)

Fig.2 Integrated sedimentary stratigraphic diagram of Yan 9 oil layer at Pengyang (with well Yan 116 as an example)

图3 彭阳地区延9层构造图

Fig.3 Structural map of Yan 9 oil layer at Pengyang

表1 彭阳地区延9层构造组合特征表

Table 1 Characteristics of structural assemblages in Yan 9 oil layer at Pengyang

构造组合	隆起幅度范围/m	隆起幅度平均值/m	闭合面积范围/km²	闭合面积平均值/km²	主要工业油流井	最高产量 (吨/天)
(1)	10~32	22.81	3.02~54.32	20.07	演135,演1-16,演147, 镇178,镇190,演157	31.88
(2)	15~35	17.50	3.36~9.68	7.60	镇516,木64	20.74
(3)	15~35	22.29	2.18~42.29	12.43	镇187	4.42
(4)	25~36	30.00	10.65~26.44	17.66	演239,演13	40.72
(5)	35~39	36.00	9.05~11.69	9.71	镇353,镇250	34.9
(6)	25~55	30.00	3.9~17.55	7.59	/	/
(7)	10~29	19.80	2.39~14.48	7.93	演43	31.03
(8)	15~20	17.00	6.18~12.63	9.51	木153	20.09
(9)	30	30.00	62.21	62.21	演224	35.68
(10)	22~25	23.50	28.05~46.01	37.03	/	/

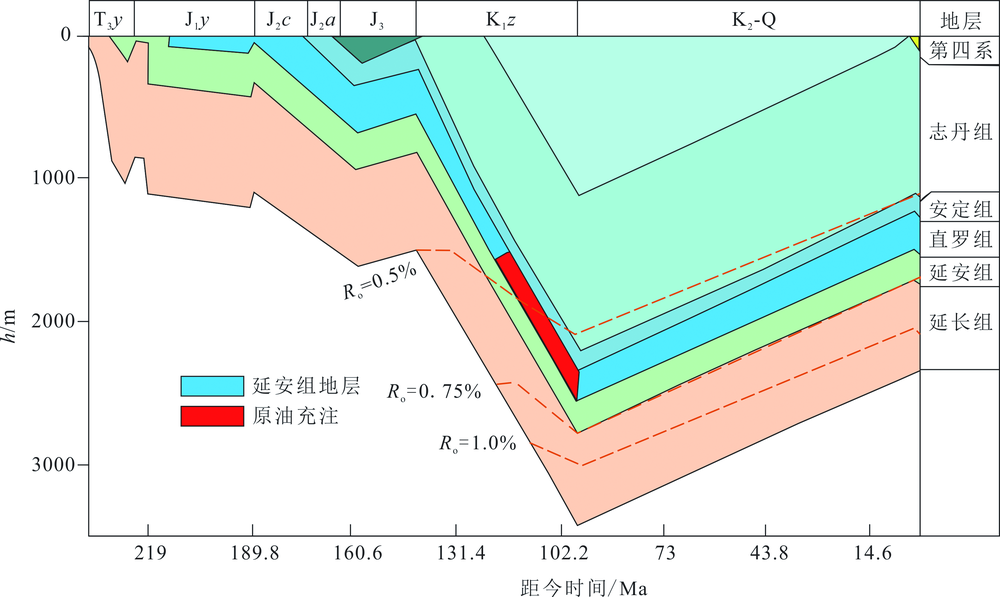

图4 彭阳地区演22井埋藏史图(据文献[15])

Fig.4 Burial history map of well Yan22 at Pengyang (after ref. [15])

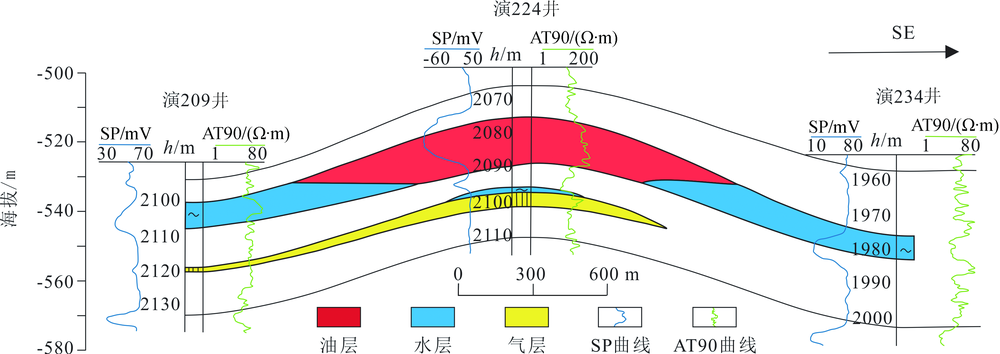

图5 背斜构造油藏剖面图(演224井为例)

Fig.5 Anticlinal structural reservoir profile (with well Yan 224 as an example)

图6 低幅度构造油气滞留成藏示意图(据文献[2]修改)

Fig. 6 Oil cluster accumulation of low-amplitude structures (modified from ref. [2])

图7 彭阳地区延9层原始含油饱和度平面图

Fig.7 Initial oil saturation plan of Yan 9 oil layer at Pengyang

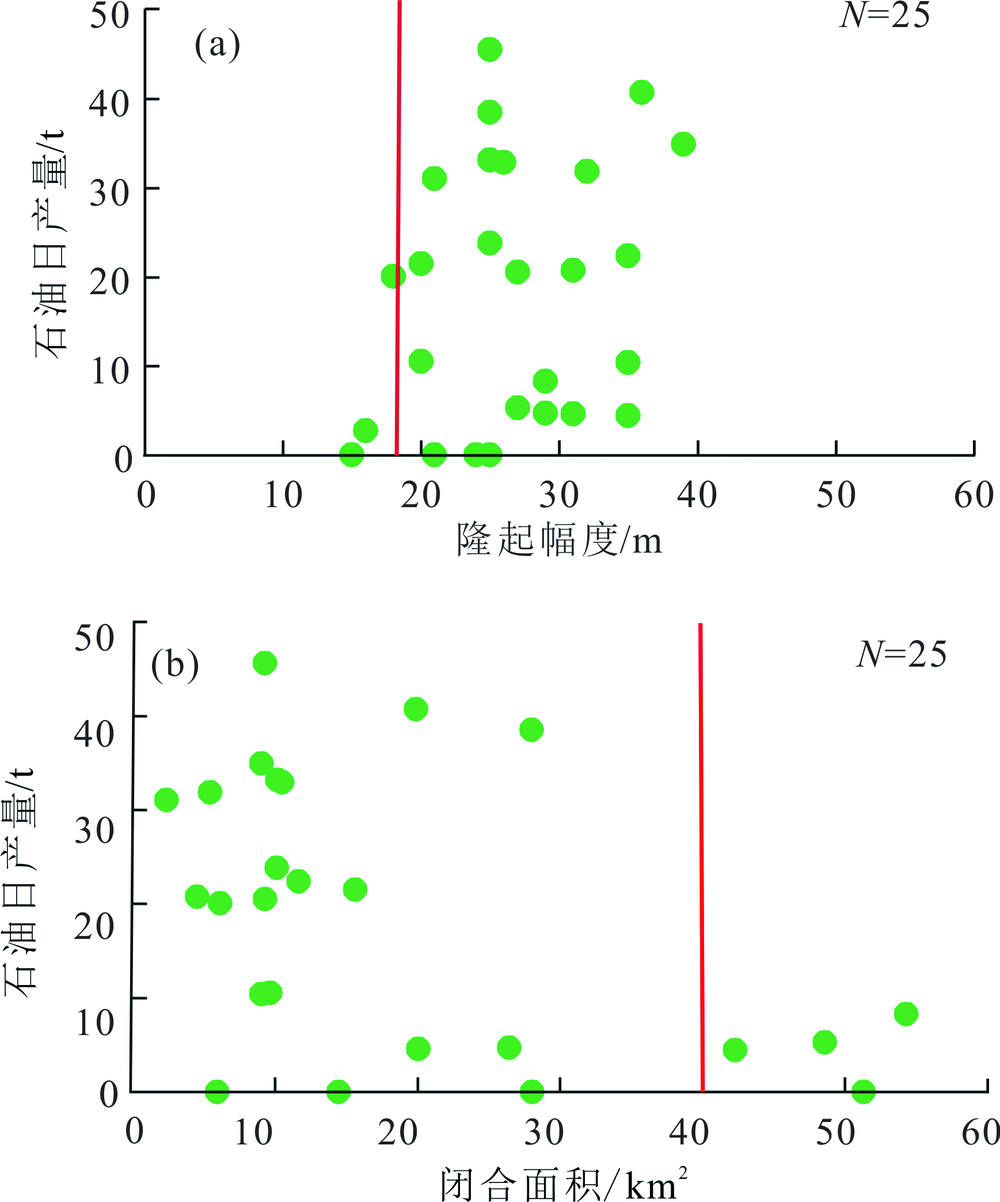

图8 彭阳地区低幅度构造与原始含油饱和度效应关系图

Fig.8 Relations between low-amplitude structures and oil production at Pengyang

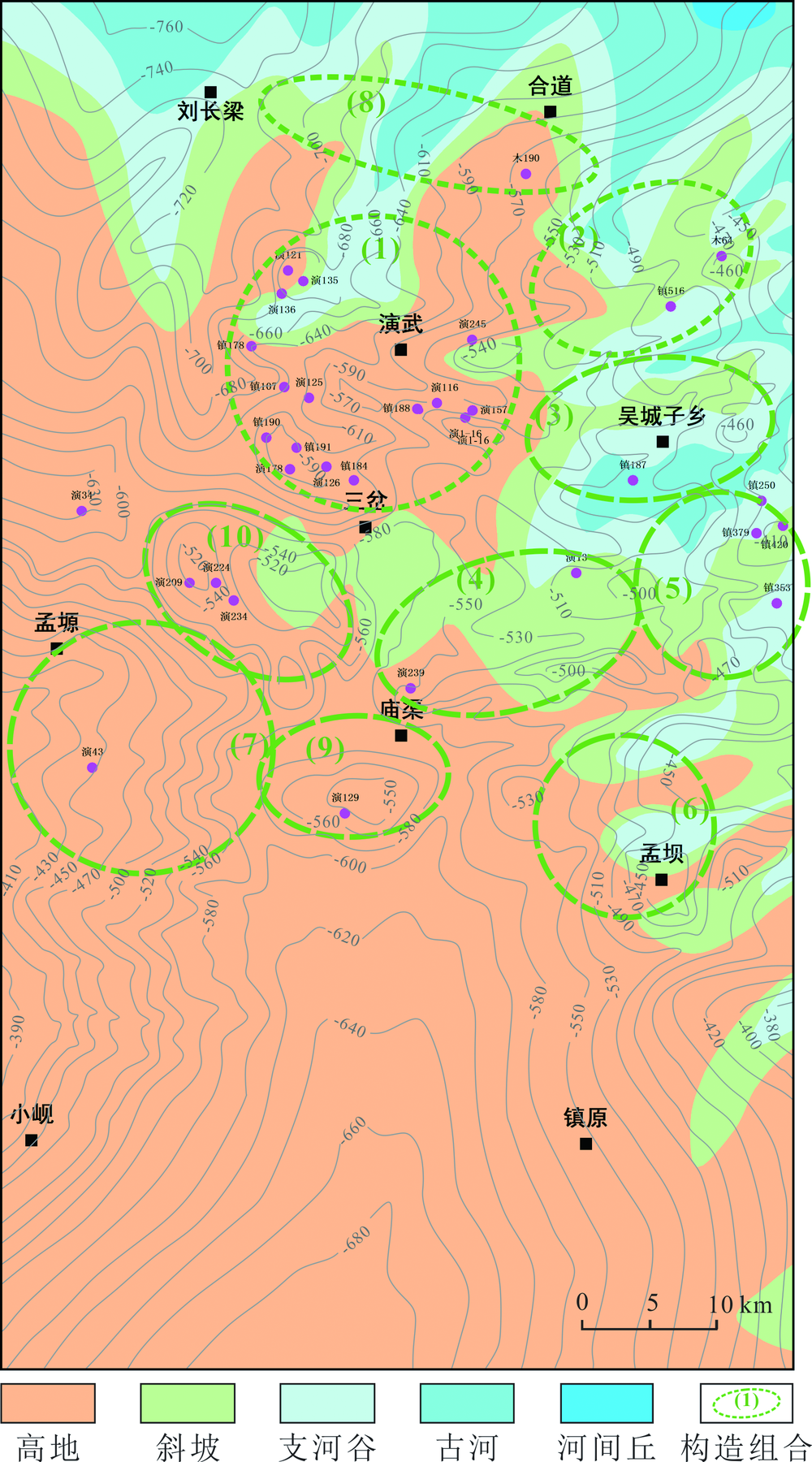

图9 彭阳地区古地貌图

Fig.9 Paleogeomorphologic map of the Pengyang area

图10 (1)—(5)构造组合低幅度构造与原始含油饱和度效应关系图

Fig.10 Relations between low-amplitude structures and initial oil saturation of the (1) to (5) structural units

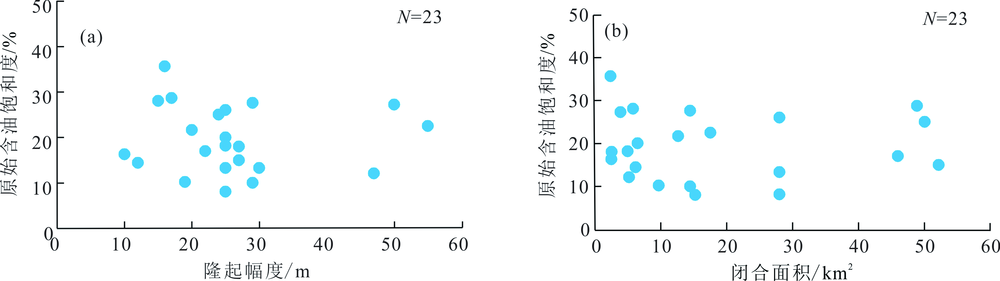

图11 (6)—(10)构造组合低幅度构造与原始含油饱和度效应关系图

Fig.11 Relations between low-amplitude structures and initial oil saturation of the (6) to (10) structural units

参考文献 27

[1]	王建民, 张三, 杜伟, 等. 低幅度构造对特低渗透油藏油气水富集及开发动态的控制效应[J]. 石油勘探与开发, 2019, 46(4):728-738.
[2]	王建民, 王佳媛. 鄂尔多斯盆地伊陕斜坡上的低幅度构造与油气富集[J]. 石油勘探与开发, 2013, 40(1):49-57.
[3]	兰朝利, 王建国, 周晓峰, 等. 鄂尔多斯盆地彭阳油田侏罗系延安组油藏成藏规律[J]. 油气地质与采收率, 2014, 21(5):45-48.
[4]	郑忠文, 刘建朝, 李荣西. 微构造对低渗透油气成藏的控制作用——以鄂尔多斯盆地丰富川油田西区为例[J]. 西北地质, 2015, 48(4):234-242.
[5]	许艳争, 杜箫笙, 毕明柱, 等. 低幅度构造油藏富集主控因素及成藏模式——以红河油田延安组油藏为例[J]. 断块油气田, 2015, 22(5):556-560.
[6]	柴童. 彭阳地区延安组低幅度构造特征与油气成藏关系研究[D]. 西安:西安石油大学, 2018.
[7]	李相博, 姚泾利, 刘化清, 等. 鄂尔多斯盆地中生界低幅度隆起构造成因类型及其对油气分布的控制作用[J]. 现代地质, 2013, 27(4):755-764.
[8]	刘联群, 刘建平, 李勇, 等. 鄂尔多斯盆地彭阳地区侏罗系延安组油气成藏主控因素分析[J]. 地球科学与环境学报, 2010, 32(3):263-267.
[9]	白金莉, 李文厚, 刘江斌, 等. 鄂尔多斯盆地彭阳-泾川地区长8₁小层沉积储层特征[J]. 西北大学学报(自然科学版), 2020, 50(2):175-182.
[10]	王学军, 王志欣, 陈杰, 等. 鄂尔多斯盆地镇北油田延长组低渗透储层成因及油气运移特征[J]. 油气地质与采收率, 2010, 17(1):15-18.
[11]	席胜利, 刘新社, 王涛. 鄂尔多斯盆地中生界石油运移特征分析[J]. 石油实验地质, 2004, 26(3):229-235.
[12]	宋兴沛, 刘洛夫, 徐正建, 等. 鄂尔多斯盆地中西部长7段烃源岩及致密油潜力评价[J]. 新疆石油地质, 2017, 38(5):553-558.
[13]	王龙, 陈培元, 孙福亭, 等. 鄂尔多斯盆地彭阳地区延长组、延安组原油地球化学特征与油源对比[J]. 海洋地质前沿, 2019, 35(12):49-54.
[14]	于雷, 陈建文, 金文辉, 等. 鄂尔多斯盆地彭阳油田侏罗系油气富集规律研究[J]. 岩性油气藏, 2013, 25(4):33-37.
[15]	叶博, 梁晓伟, 宋娟, 等. 鄂尔多斯盆地演武地区侏罗系延安组油藏成藏特征[J]. 岩性油气藏, 2018, 30(4):65-73.
[16]	王怡. 鄂尔多斯盆地演武西地区侏罗系延安组延9-延6成藏特征及主控因素分析[D]. 成都:西南石油大学, 2017.
[17]	马晓军, 梁积伟, 李建星, 等. 鄂尔多斯盆地中西部中新生代构造抬升及演化[J]. 西北地质, 2019, 52(4):127-136.
[18]	冯娟萍, 李文厚, 欧阳征健. 鄂尔多斯地区中新元古代构造沉积演化研究[J]. 西北大学学报(自然科学版), 2020, 50(4):634-643.
[19]	刘池洋, 赵红格, 桂小军, 等. 鄂尔多斯盆地演化-改造的时空坐标及其成藏(矿)响应[J]. 地质学报, 2006, 80(5):617-638.
[20]	任战利, 张盛, 高胜利, 等. 鄂尔多斯盆地构造热演化史及其成藏成矿意义[J]. 中国科学D辑:地球科学, 2007, 37(S1):23-32.
[21]	朱静, 李文厚, 韩永林, 等. 陇东地区前侏罗纪古地貌及油藏成藏规律研究[J]. 沉积学报, 2010, 28(6):1229-1237.
[22]	王霞, 刘凤林, 范柏江, 等. 鄂尔多斯盆地吴起曾岔地区前侏罗纪古地貌与油藏成藏规律[J]. 兰州大学学报(自然科学版), 2020, 56(1):8-15.
[23]	王国壮, 梁承春, 聂小创, 等. 镇泾地区侏罗纪古地貌与延安组成藏关系[J]. 特种油气藏, 2016, 23(4):46-50.
[24]	汪海燕, 李仲东, 丁晓琪, 等. 镇泾油田侏罗纪沉积前古地貌特征与延9段油藏分布[J]. 石油天然气学报, 2008, 30(1):170-173.
[25]	马立元, 邱桂强, 李超, 等. 鄂尔多斯盆地镇泾地区延长组异常压力演化及其成藏意义[J]. 地质通报, 2020, 39(4):503-511.
[26]	姚泾利, 徐丽, 邢蓝田, 等. 鄂尔多斯盆地延长组长7和长8油层组流体过剩压力特征与油气运移研究[J]. 天然气地球科学, 2015, 26(12):2219-2226.
[27]	李超. 镇泾地区延长组致密砂岩油成藏动力演化过程研究[D]. 青岛:中国石油大学(华东), 2015.
