南华北地区及其北部邻区上石炭统—中二叠统高分辨率层序地层

doi:10.19657/j.geoscience.1000-8527.2020.021

摘要/Abstract

摘要：

南华北地区石炭系—二叠系烃源岩广泛发育,是未来页岩气勘探的重要目标;然而,其研究程度低,区域地质构造复杂,岩性地层对比关系不清。基于高分辨率层序地层学及沉积学的相关理论,以区内12口井的钻测井资料和两口井的岩心资料为依据,开展了南华北地区及北部邻区上石炭统—中二叠统层序地层划分。结果显示,研究区内太原组、山西组和下石盒子组属于一个不完整的超长期旋回,内部可划分为5个长期旋回和14个中期旋回。中期基准面旋回结构样式可分为3类:(1)以上升半旋回为主的不完全对称类型,多发育在近岸三角洲背景下;(2)以下降半旋回为主的不完全对称类型,多发育在深水的潮间-潮下/潟湖环境;(3)上升半旋回与下降半旋回近于相等的近完全-完全相等的对称类型,在三角洲和潮坪相浅水区域均有发育。从南北向与东西向层序地层年代格架剖面分析可以发现,研究区内不存在大型的或者区域性的沉积间断与不整合面,但研究区因后期构造作用,南部与北部产生“翘板式”转换抬升,局部出现剥蚀间断,形成与上、下地层假整合接触。

关键词: 南华北地区, 上石炭统—中二叠统, 高分辨率层序地层, 基准面旋回

Abstract:

Permo-Carboniferous source rocks in southern North China are widely developed and become an important target for shale-gas exploration. However, regional study on the Carboniferous-Permian sequences is still inadequate due to the complex structure and unclear stratigraphic correlation. Based on high-resolution stratigraphy, sedimentology, core-logging, and seismic data from twelve wells, we first establish the stratigraphic sequence of the region. The results show that the Taiyuan, Shanxi and Xiashihezi formations belong to an incomplete super-long cycle, which could be divided into five long-term cycles and 14 medium-term cycles. The medium-term base-level circle structure patterns can be divided into three types:A and B, incomplete symmetrical type dominated by (A) ascending hemicycle and (B) descending semicircular gyrus; C, nearly half ascending and half descending with the same type of symmetry. A-type patterns are mostly developed in the nearshore delta sedimentary environment, whilst B-type patterns are mostly developed in the intertidal to subtidal/lagoon environment. Meanwhile, C-type patterns are common in shallow-water (deltaic or tidal) environments. Geostatistical analysis of the stratigraphic sequences (from north to south and from east to west) has found no regional discontinuities or unconformities.Due to local late-tectonic influence, the seesaw-style uplift may have generated local discontinuities, which formed the pseudo-unconformity between the upper and lower parts of the sequence.

Key words: southern North China, Upper Carboniferous-Midddle Permian, high-resolution stratigraphy, base-level cycle

中图分类号:

李杨, 阮壮, 李中明, 于炳松, 宋南南, 董果果, 张栋. 南华北地区及其北部邻区上石炭统—中二叠统高分辨率层序地层[J]. 现代地质, 2020, 34(04): 718-731.

LI Yang, RUAN Zhuang, LI Zhongming, YU Bingsong, SONG Nannan, DONG Guoguo, ZHANG Dong. High-resolution Stratigraphy of Upper Carboniferous-Middle Permian in Southern North China and Its Northern Surroundings[J]. Geoscience, 2020, 34(04): 718-731.

图/表 10

图1 研究区构造单元(a)与上石炭统—中二叠统综合柱状图(b)(据文献[34]修改)

Fig.1 Structural units (a) and Upper Carboniferous-Middle Permian stratigraphy (b) of the study area(modified after reference [34])

图2 研究区超长期旋回层序界面地震反射特征(SHE212剖面,位置见图1(a);SLSB1为超长期旋回层序底界面,SLSB2为超长期旋回层序顶界面,MFS为最大洪泛面)

Fig.2 Seismic reflection characteristics of the ultra-long-term cyclic sequence interface in the study area

图3 层序界面识别标志 (a)不整合面,ZK11501井;(b)大型冲刷面,ZK1201井;(c)沉积转换面,K40井;(d)小型冲刷界面,ZK1608井;(e)岩性突变面,MY1井

Fig.3 Sequence interface identification mark

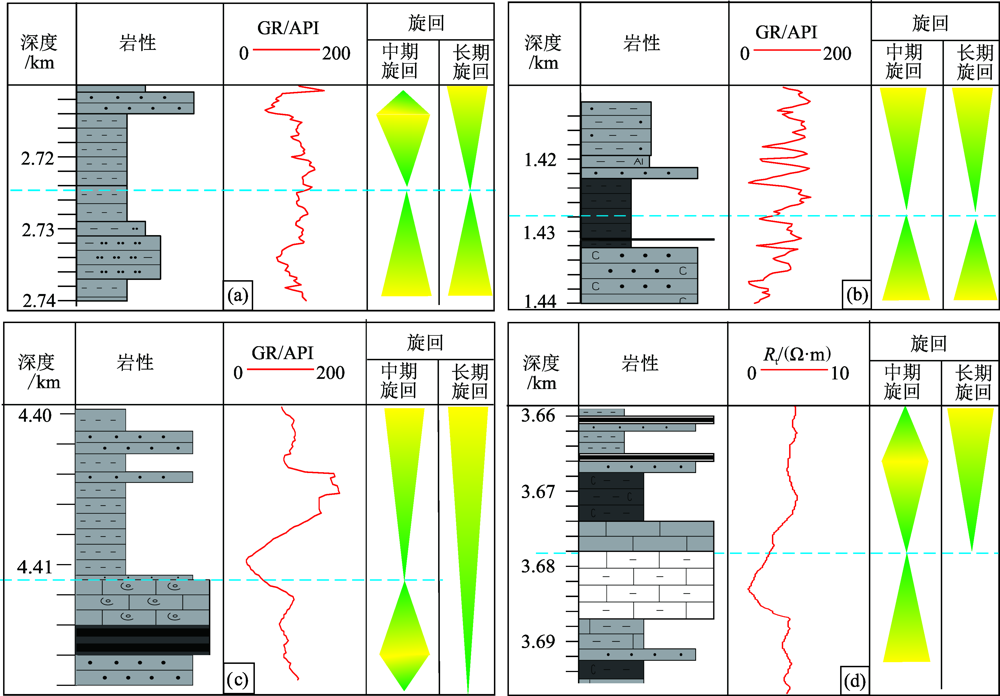

图4 洪泛面识别标志 (a)灰色厚层泥岩段,MY1井;(b)灰黑色厚层泥岩段,ZK1608井;(c)灰色生屑灰岩之下压煤,快速海侵,K40井;(d)泥晶灰岩,缓慢海侵,ZC8井

Fig.4 Identification marks of flooding surface

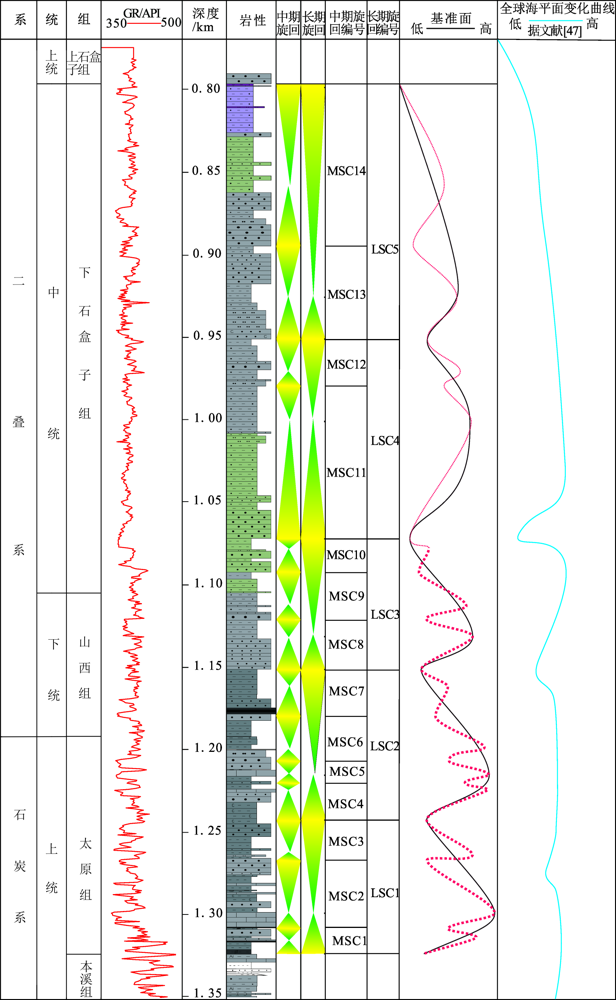

图5 研究区上石炭统—中二叠统层序划分方案

Fig.5 Stratigraphic division for the Upper Carboniferous-Middle Permian sequence in the study area

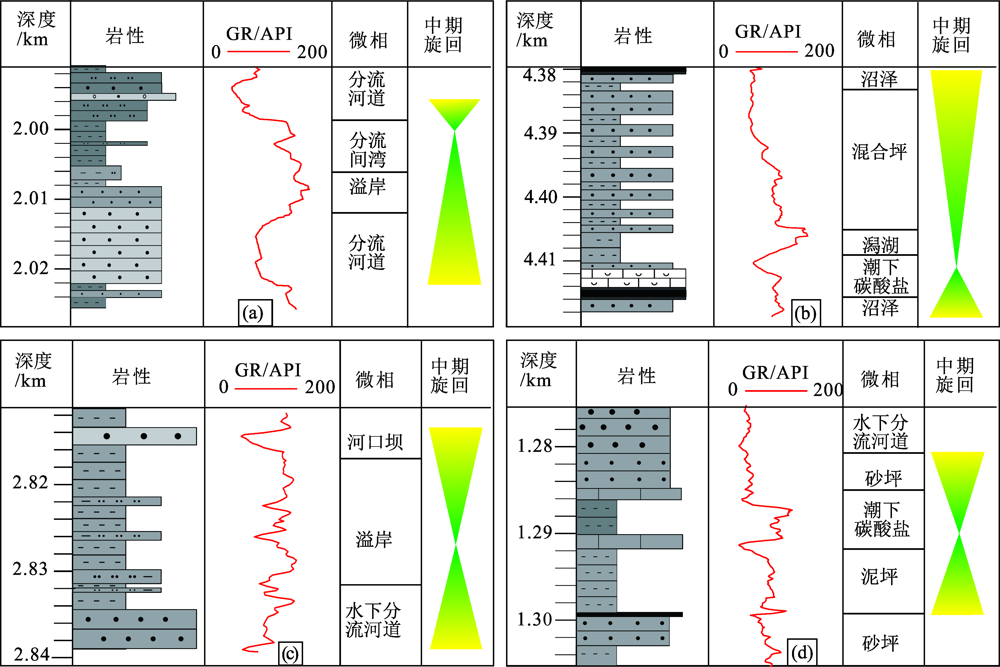

图6 基准面旋回结构类型 (a)上升半旋回为主的不对称旋回;(b)下降半旋回为主的不对称旋回;(c)三角洲背景下的对称型旋回;(d)潮坪-潟湖背景下的对称旋回

Fig.6 Structural types of base-level cycles

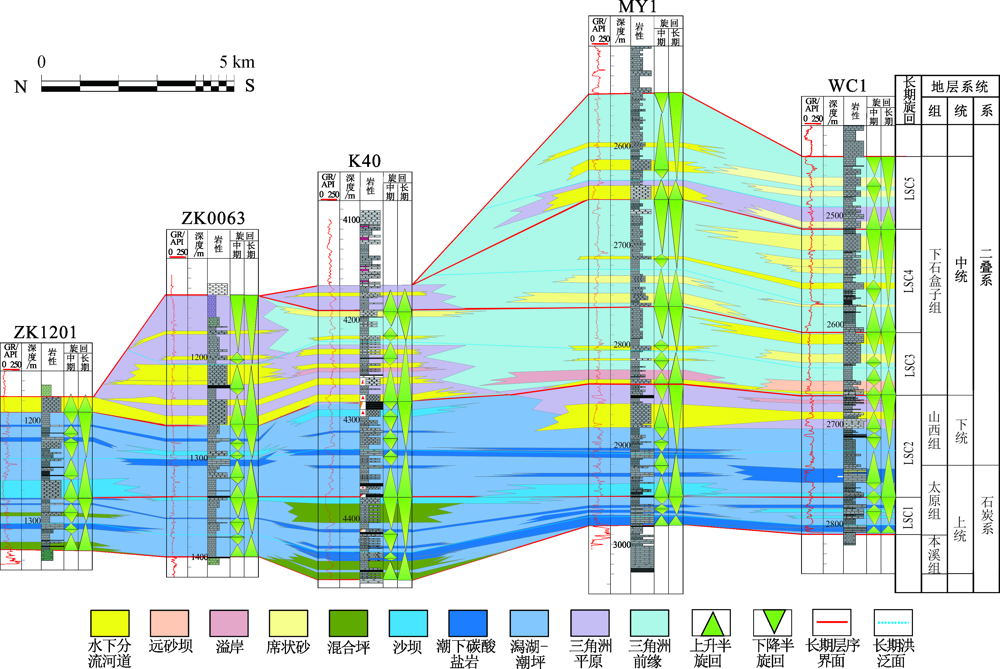

图7 ZK1201-ZK0063-K40-MY1-WC1连井层序对比剖面

Fig.7 Stratigraphic comparison across the wells ZK1201-ZK0063-K40-MY1-WC1

图8 ZK2801-ZK11501-ZK1608-K40连井层序剖面

Fig.8 Stratigraphic comparison across the wells ZK2801-ZK11501-ZK1608-K40

图9 MY1-WC1-N8-ZC8连井层序剖面

Fig.9 Stratigraphic comparison across the wells MY1-WC1-N8-ZC8

图10 南华北地区及北部邻区年代层序地层格架图 1.罗德阶;2.空谷阶;3.亚丁斯克阶;4.萨克马尔阶;5.阿瑟尔阶

Fig.10 Stratigraphic sequence in southern North China and its northern surroundings
