井震结合砂体构型表征及其对剩余油的控制研究:以冀东油田明化镇组NmⅢ12-1小层为例

doi:10.19657/j.geoscience.1000-8527.2019.04.15

摘要/Abstract

摘要：

冀东油田明化镇组NmⅢ12-1小层井网分布不均,但地震资料品质较好。为此,对该小层进行井震结合砂体构型表征,建立曲流河砂体构型边界的正演概念模型。利用地震沿层切片属性、反演等地震资料及测井砂体特征有效提高单一河道边界及点砂坝砂体识别精度。采用“模式拟合”对点砂坝及其内部构型进行表征,利用水平井及动态资料验证构型解剖的合理性。在此基础上,建立三维储层构型模型并进行数值模拟,预测剩余油,提出曲流河砂体控制剩余油分布。开发中后期的油藏,正向微构造、储层构型和井网是剩余油分布的主控因素。构型控制的剩余油多集中在点砂坝的中上部;废弃河道及点砂坝内侧积层对渗流产生一定的遮挡,在废弃河道附近及侧积层间的侧积体常富集剩余油。研究对油田开发方案的调整具有重要意义。

关键词: 井震结合, 砂体构型, 剩余油分布, 曲流河砂体, 冀东油田, 明化镇组

Abstract:

Well pattern distribution is not uniform in the NmⅢ12-1 area (Minghuazhen Formation) of the Jidong oilfield, but the quality of seismic data is good. Therefore, integration of well and seismic data method was adopted to study the sand body architecture, and conceptual models of architecture boundaries were established. The accuracy of single channel boundary and point bar sand body identification were effectively improved by combining seismic and well log data. The point bar and its internal configuration were characterized by the “mode-fitting” method, and the horizontal well and dynamic data were used to verify the results. Consequently, 3D reservoir models were established to predict the remaining oil distribution. In the middle and later stages of oilfield development, the remaining oil distribution is mainly affected by the micro-structures, reservoir architecture and well network. The positive micro-structures (e.g. micro-fault nose structure and micro-anticline), is the main site with relatively rich remaining oil. Point bar sand bodies generally have positive rhythm. Under the gravity influence, the lower part of the reservoir is substantially flooded, thus the remaining oil is concentrated mainly in the upper part. Since the abandoned channel and laterally-accreted shale beds often have certain shielding effect on the fluid flow, there are commonly plenty of remaining oil.

Key words: well and seismic data integration, sand body architecture, remaining oil distribution, meandering river, Jidong oilfield, Minghuazhen Formation

中图分类号:

TE32

乔辉, 王志章, 李海明, 章理焦, 周倚, 刘畅. 井震结合砂体构型表征及其对剩余油的控制研究:以冀东油田明化镇组NmⅢ12-1小层为例[J]. 现代地质, 2019, 33(04): 841-852.

QIAO Hui, WANG Zhizhang, LI Haiming, ZHANG Lijiao, ZHOU Yi, LIU Chang. Characterization of Sand Body Architecture by Well and Seismic Data and Remaining Oil Distribution: A Case Study in the NmⅢ12-1 Area, Minghuazhen Formation, Jidong Oilfield[J]. Geoscience, 2019, 33(04): 841-852.

图/表 13

图1 冀东柳赞油田浅层油藏构造图

Fig.1 Structural map of shallow oil reservoirs in Liuzan Oilfield

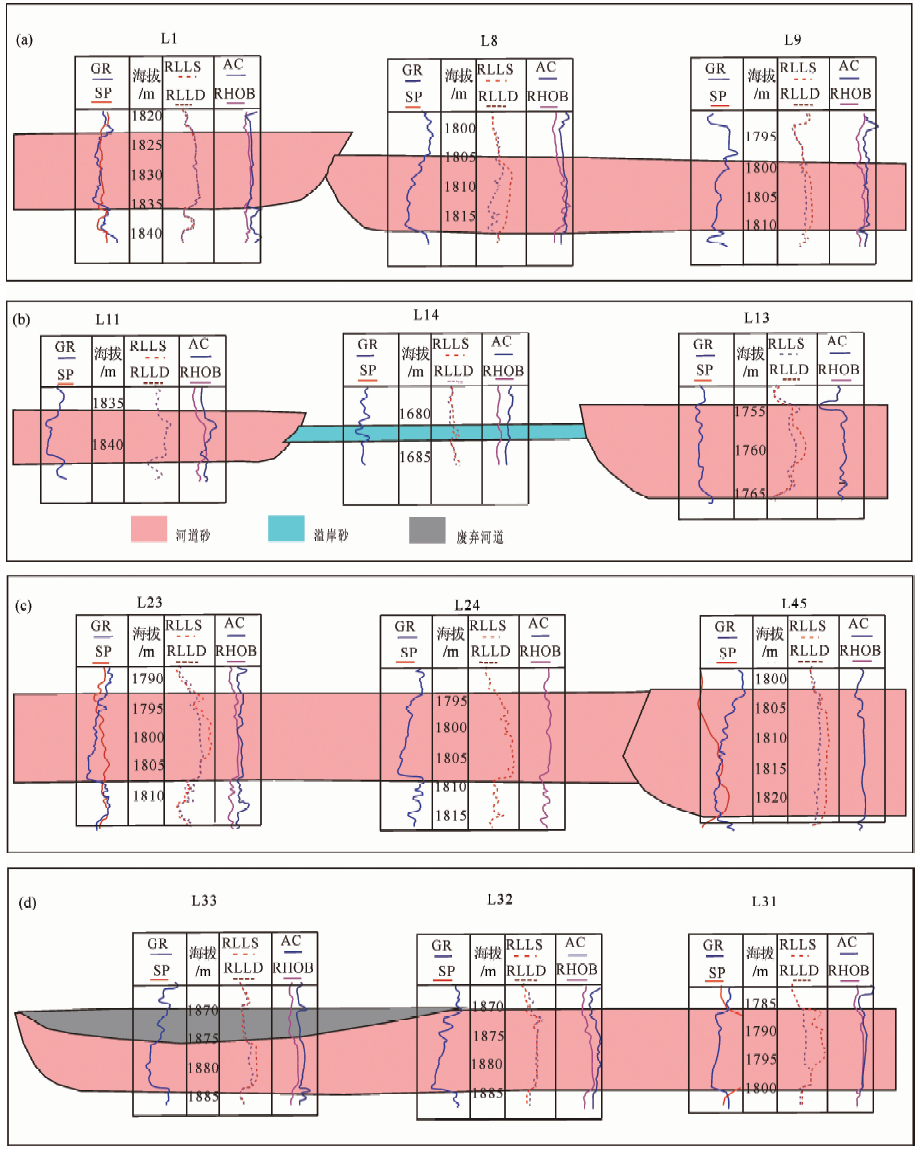

图2 单一河道的测井识别标志 (a)河道砂体顶面高程差异;(b)不连续的河间沉积存在;(c)河道砂体厚度差异;(d)废弃河道存在

Fig.2 Identification of single channel with logging data

图3 单一河道边界概念模型正演及地震响应 (a)单河道正演模型及其正演与地震响应;(b)高程差异砂体正演模型及其正演与地震响应;(c)废弃河道存在时砂体的正演模型及其正演与地震响应;(d)厚度差异正演模型及其正演与地震响应

Fig.3 Seismic forward models and seismic responses between two channel sand bodies

图4 井震结合单一河道的划分 (a)NmⅢ12-1小层最大振幅属性平面图;(b)NmⅢ12-1小层90°相位转换后地震剖面;(c)NmⅢ12-1小层地震反演剖面;(d)NmⅢ12-1 小层砂体剖面图

Fig.4 Identification of a single sand body via well-seismic data integration

图5 单一点砂坝的识别 (a)L40井NmⅢ12-1小层单井综合解释图;(b)NmⅢ12-1小层砂岩厚度分布图;(c)NmⅢ12-1小层井点废弃河道识别;(d)NmⅢ12-1 小层沉积微相平面分布图

Fig.5 Identification of single point dar

图6 水平井验证侧积层平面分布 (a)NmⅢ12-1小层重点点坝侧积层解剖图;(b)L102-P5水平井综合解释图;(c)L102-P5井水平段井轨迹图

Fig.6 Distribution of laterally-accreted shale beds, verified by horizontal well

图7 NmⅢ12-1小层过井L8—L9—L19—L23连井剖面构型图

Fig.7 Profile across well L8—L9—L19—L23, NmⅢ12-1

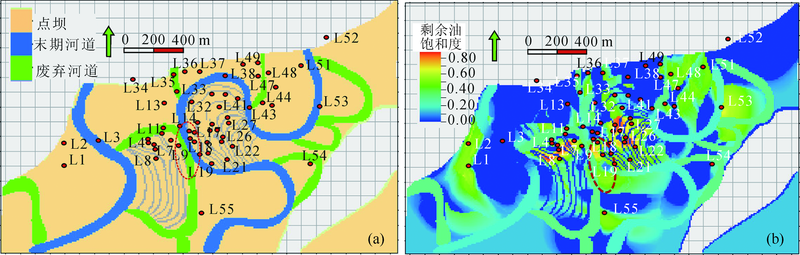

图8 废弃河道控制的剩余油 (a)NmⅢ12-1小层储层储层平面分布图;(b)NmⅢ12-1小层第25个模拟层剩余油平面分布图

Fig.8 Distribution of the remaining oil controlled by abandoned channels

表1 L45注水井调剖前后水驱速度对比表

Table 1 Waterflood speed comparison of well L45 between the original and modified profiles

井号	与注剂井距离 /m	调前(2005.3.1注入1.5居里³⁵S)				调后(2005.7.14注入20居里³H)
井号	与注剂井距离 /m	初见剂时间/d	天数/d	初见剂浓度/ (Bq/L)	水驱速度/ (m/d)	初见剂时间/d	天数/d	初见剂浓度/ (Bq/L)	水驱速度/ (m/d)
L42	180	3.23	22	1.32	8.18	8.11	28	78.8	6.43
L9	330(东部)	4.18	48	1.21	6.88	10.20	98	56.3	3.37
L9	445(中部)	4.18	48	1.21	9.27	10.20	98	56.3	4.54
L19	556	6.12	103	0.87	5.40	11.3	112	51.2	4.96

图9 水驱方向示意图

Fig.9 Sketch map of waterflooding direction

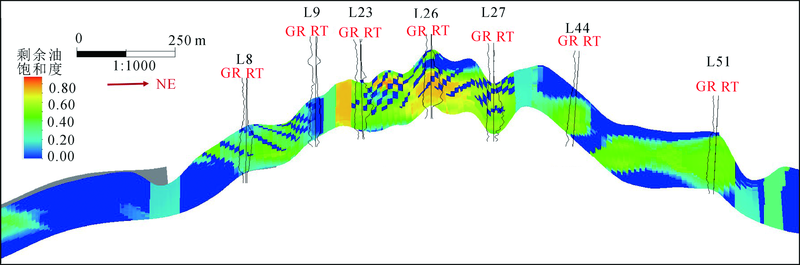

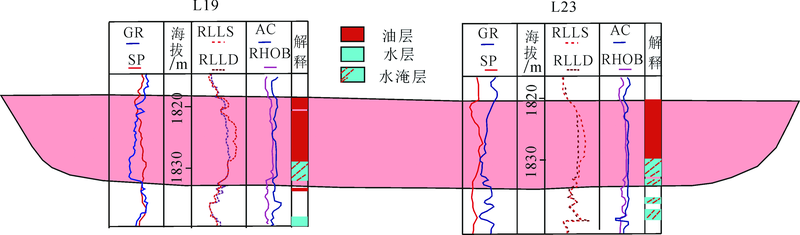

图10 研究区NmⅢ12-1小层剩余油饱和度剖面图

Fig.10 Residual oil saturation section of NmⅢ12-1 in study area

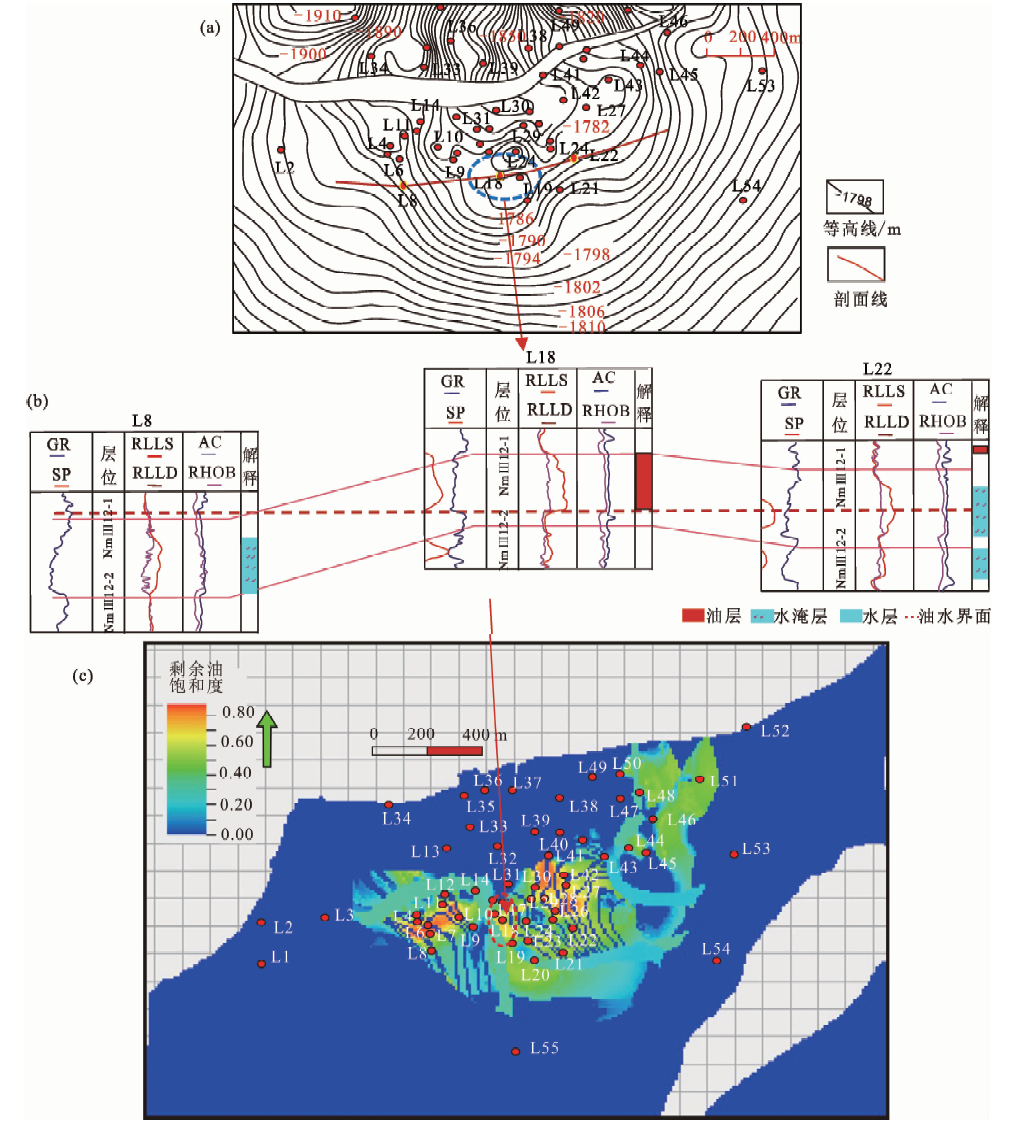

图11 微构造对剩余油分布影响图 (a)NmⅢ12-1小层砂顶微构造图;(b)过井L8-L18-L22连井剖面图; (c)NmⅢ12-1小层第12个模拟层剩余油平面分布图

Fig.11 Diagram showing the influence of micro-structures on remaining oil distribution

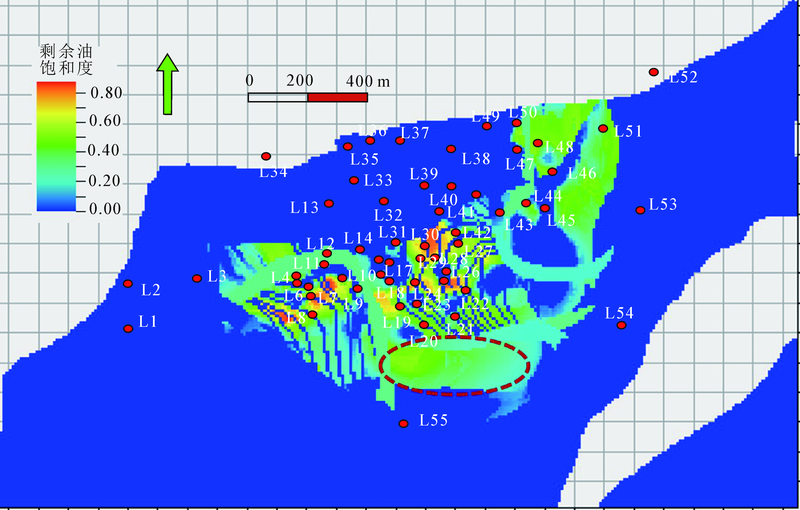

图12 NmⅢ12-1单砂层第25个模拟层剩余油饱和度平面分布图

Fig.12 Distribution of reservoir architecture and residual oil, 25th simulation layer of NmⅢ12-1
